solidworks上色过程有时遇到一个曲面（或者平面）需要分段上不同颜色，这就需要就行分割面为多个面。工具/原料moresolidworks（2014）电脑方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
注意事项

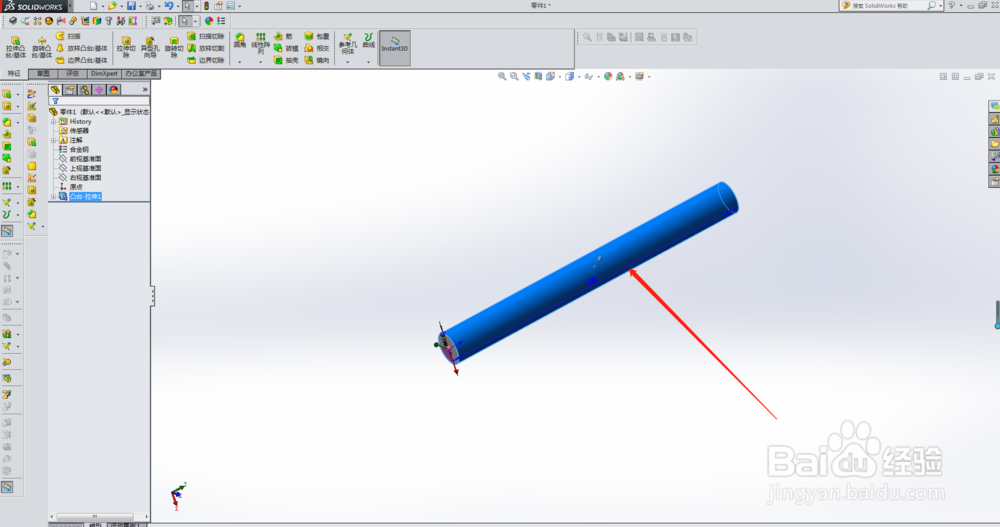

如图，我在上视基准面新建草图然后拉伸得到长1000mm的圆柱体。（零件图中）
2/9现在我想把圆柱体的曲面分割成均等的四段然后分别上色。如图所示。

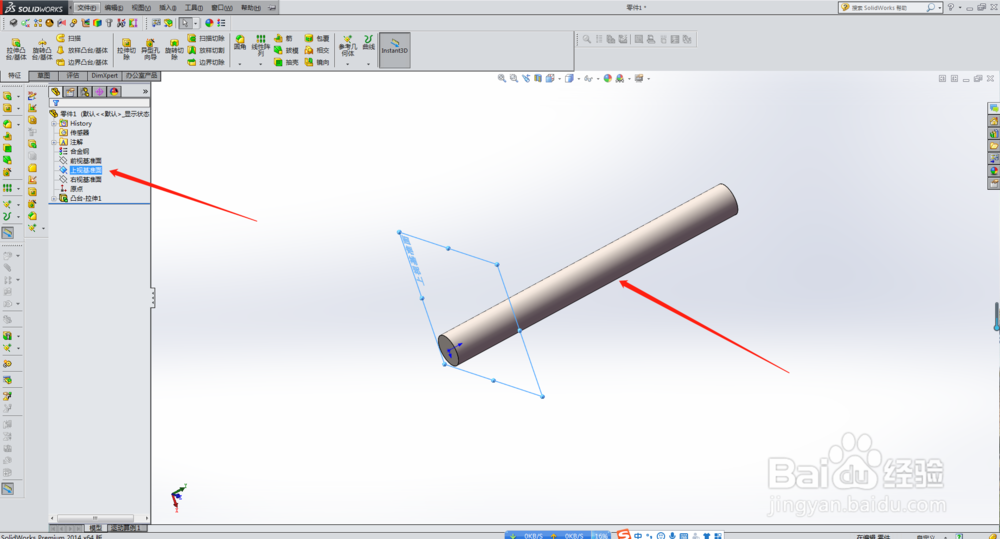

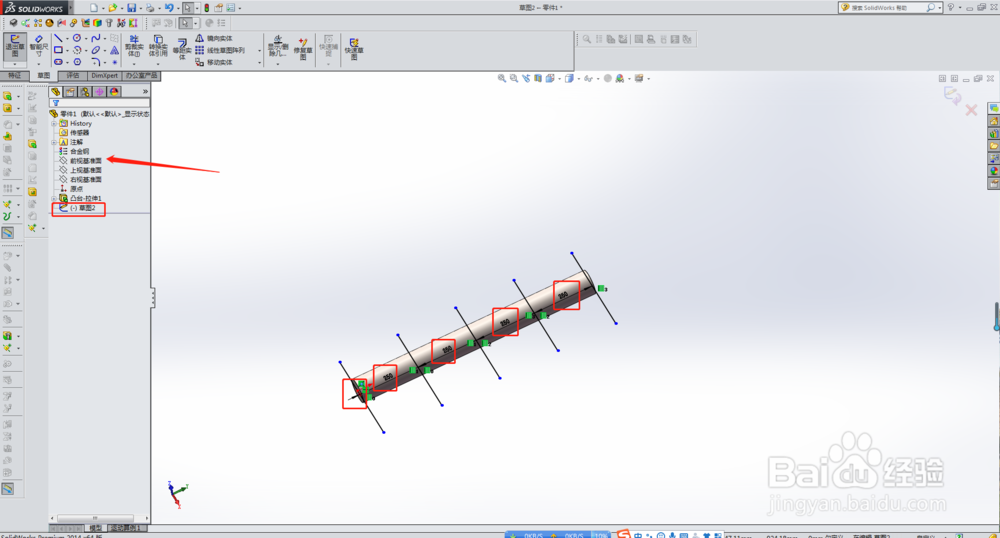

3/9首先找一个可以构建分割线的平面做出分割线草图，如图选择前视基准面。做出如下草图。（这一步的宗旨就是要确保分割线5条直线，确切的说是中间三条起作用，能够均匀的分割曲面，我是从原点建立相互关系的。）

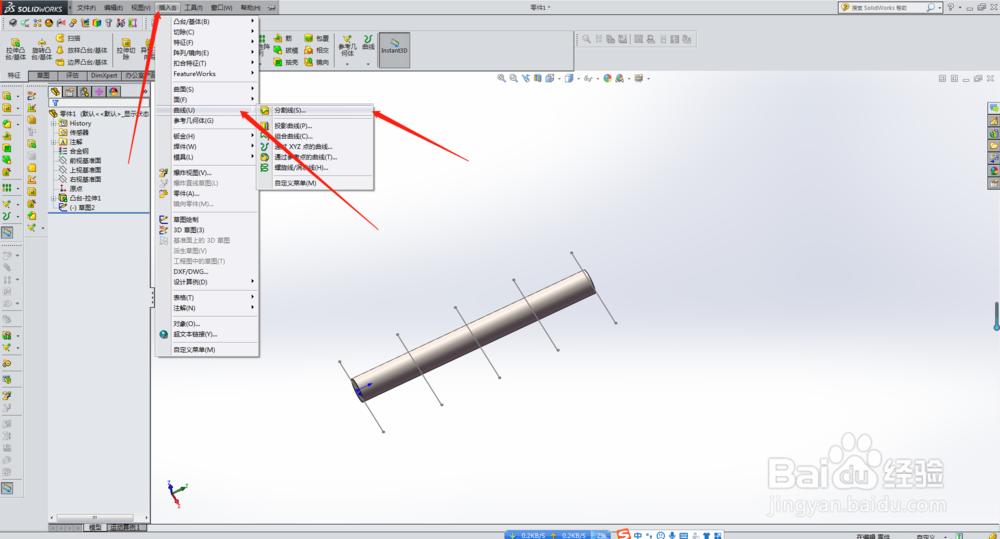

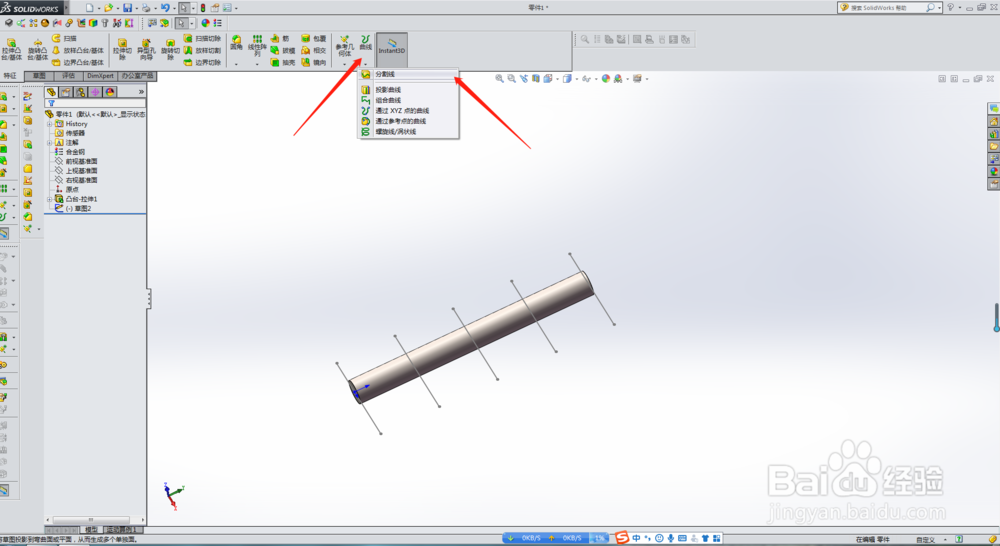

4/9然后退出草图，点击“曲线——分割线”；也可以点击“插入——曲线——分割线”，如下图所示。

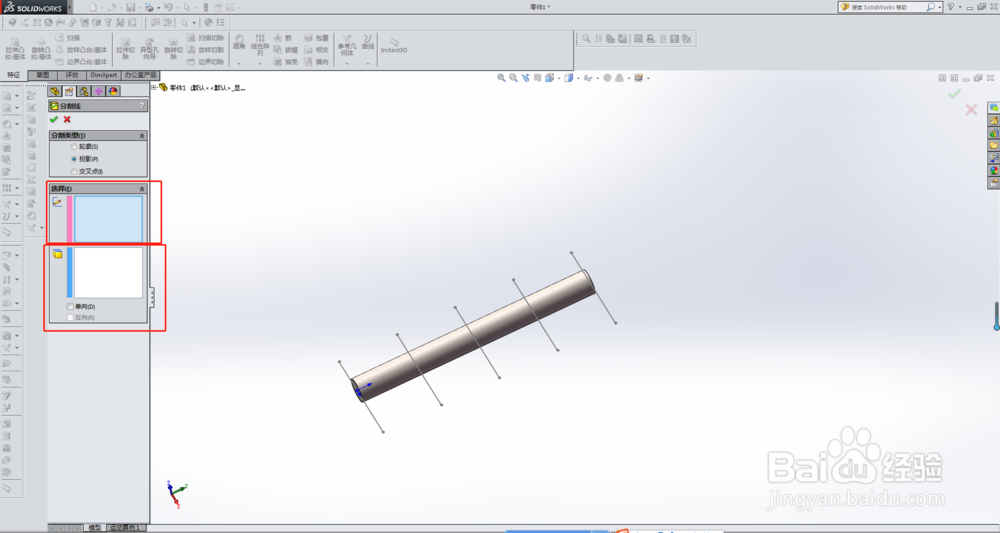

5/9点击后进入如下界面。

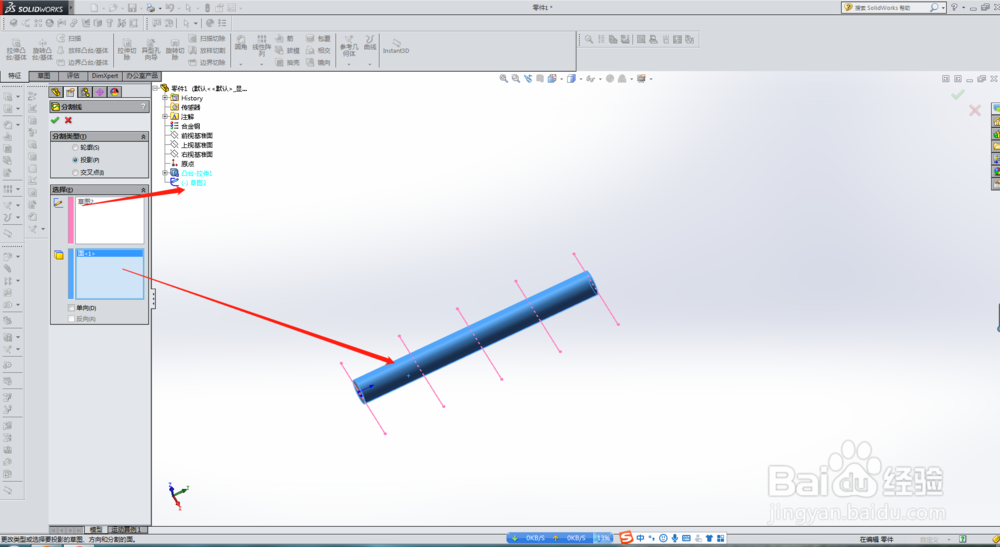

6/9如图，草图选择刚刚做的分割线草图2，曲面选择想分割的曲面。
7/9之后点击对号，完成分割，显示中隐藏草图看下如图效果。是不是已经分割好了。

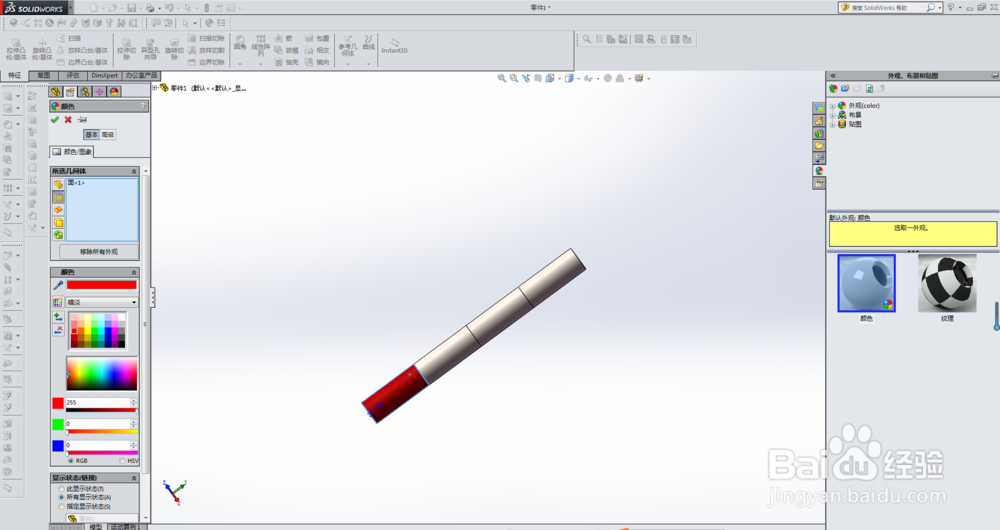

8/9然后如图分别上色，上色可以鼠标点击想要上色的分段上，就会弹出外观选项，然后进行颜色选取就行了。

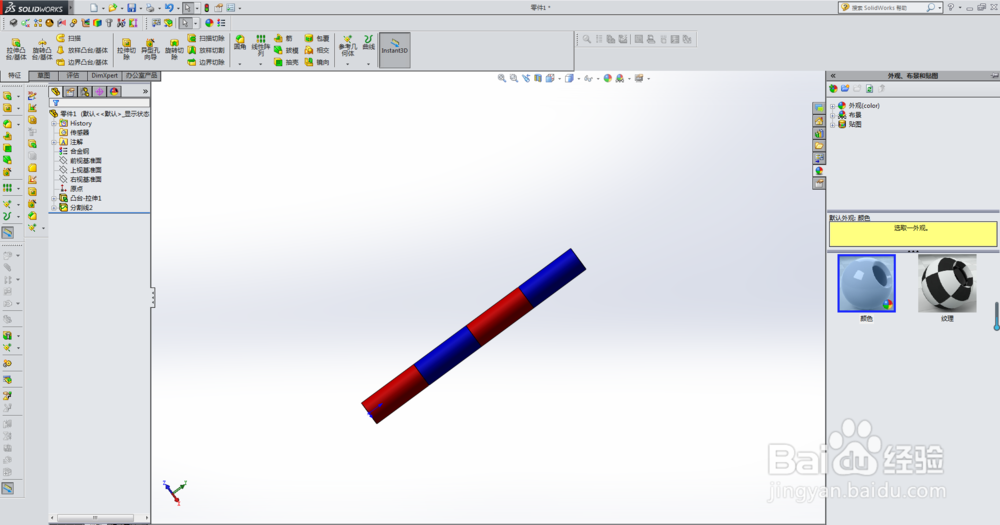

9/9最后是分别上色的结果。如果遇到平面分割上色，过程相同，只构建出分割线草图就行。
注意事项确保构建的分割线草图能正确分割想要分割的面。
分别上色。
