订阅如何通过Solidworks组装一个支架？
来源：网络收集 点击： 时间：2024-05-03【导读】：
在SOLIDWORKS中创建新的部件文件。将单位设置为IPS。工具/原料moreSolidworks电脑方法/步骤1/15分步阅读
2/15
3/15
4/15
5/15
6/15
7/15
8/15
9/15
10/15
11/15
12/15
13/15
14/15
15/15

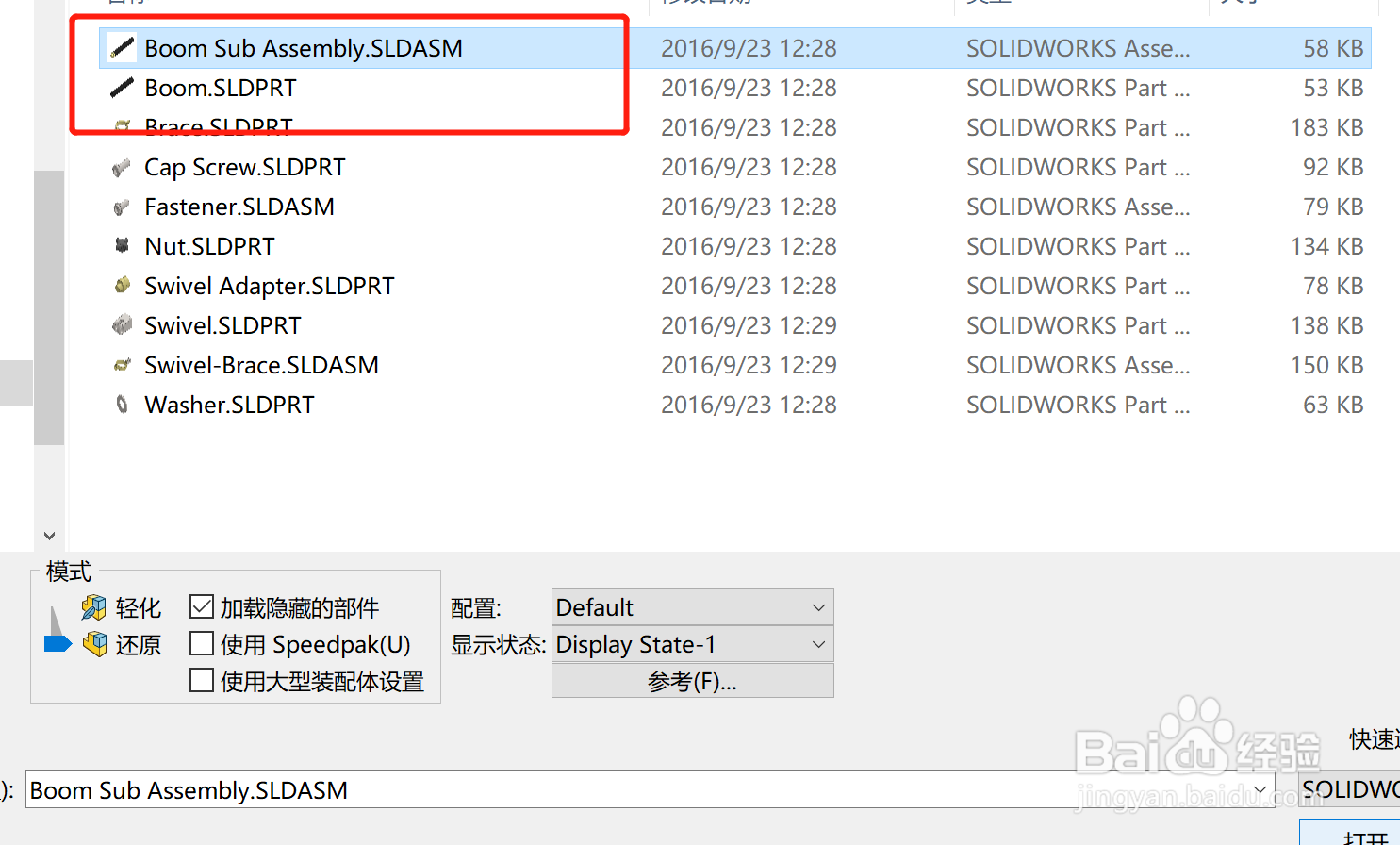

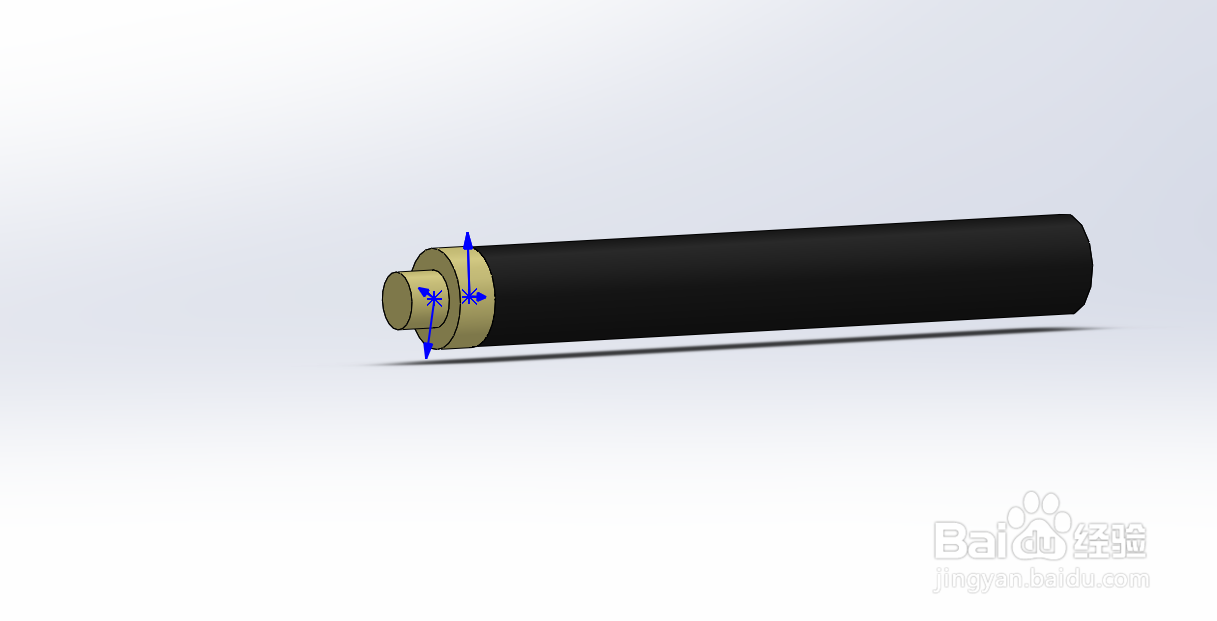

将“Boom Sub Assembly.SLDASM”插入刚刚创建的空程序集。

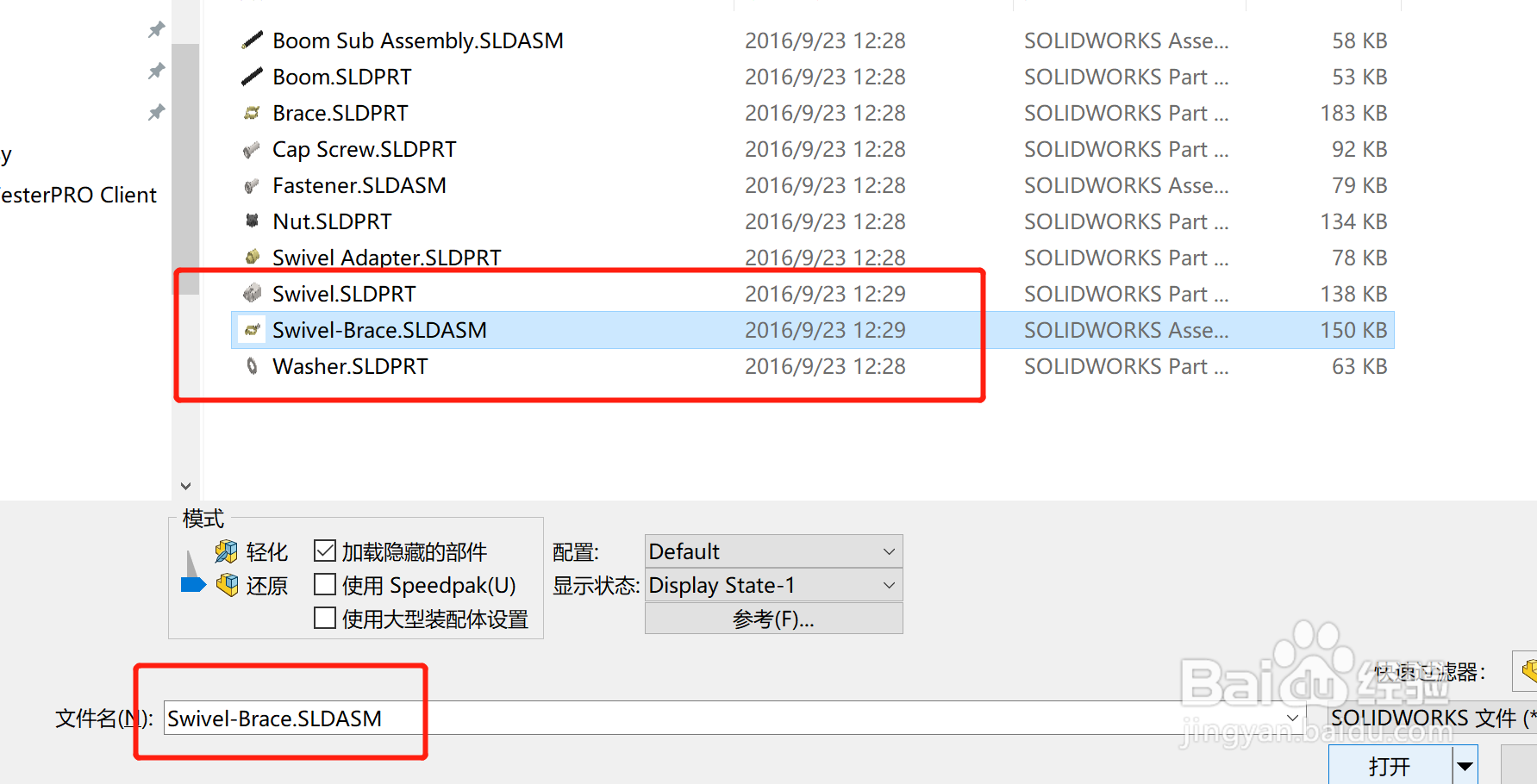

2/15接下来，插入子部件“Swivel Brace.SLDASM”。

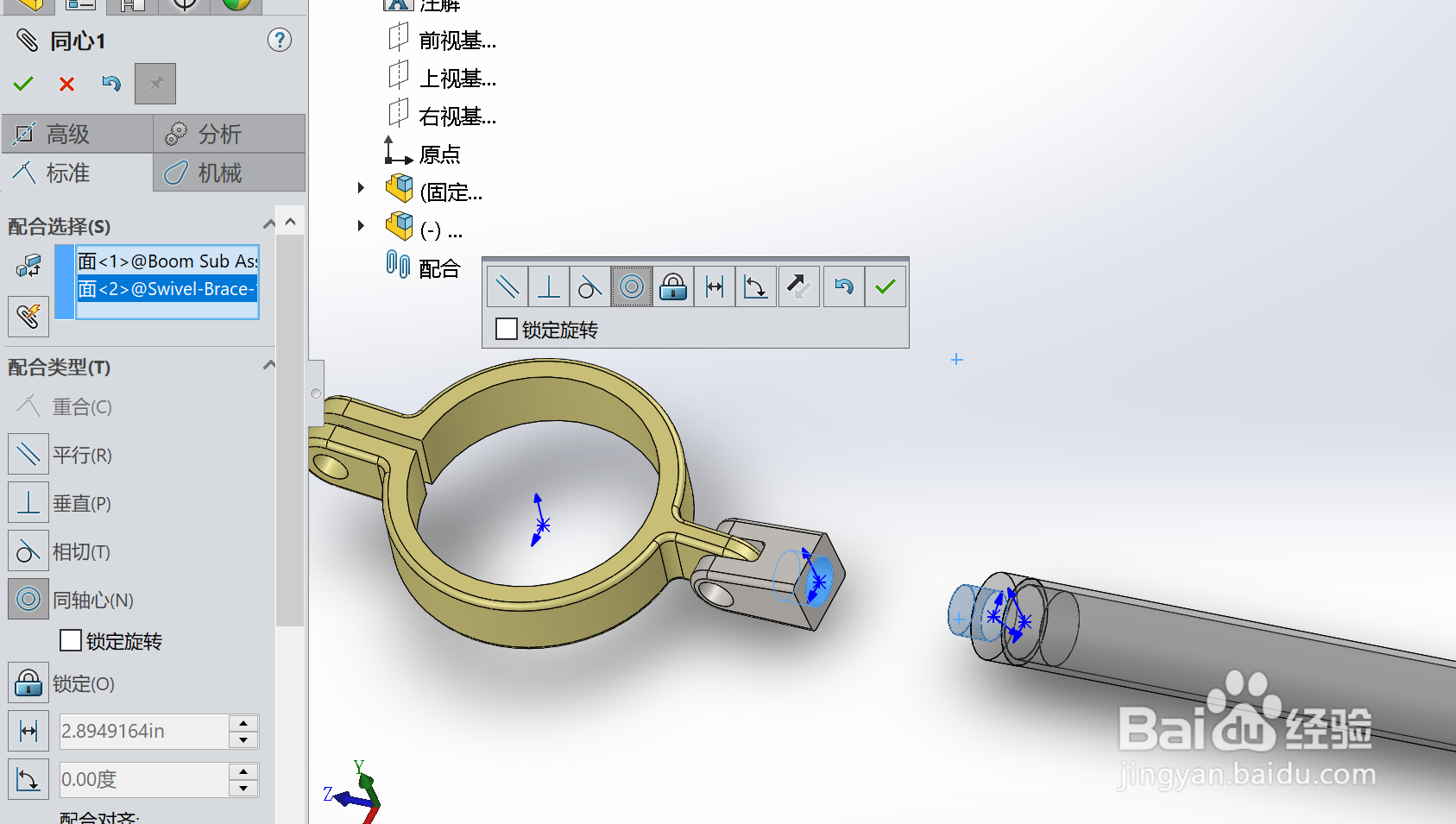

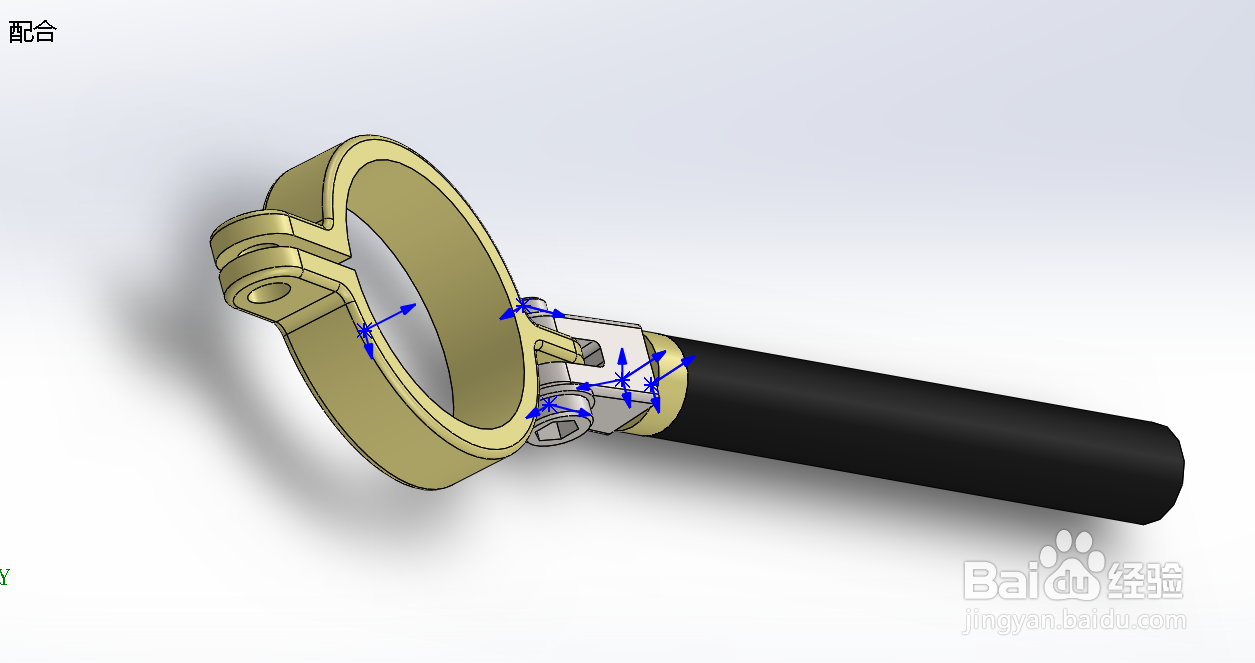

3/15单击“配合”图标，然后添加以下配合：

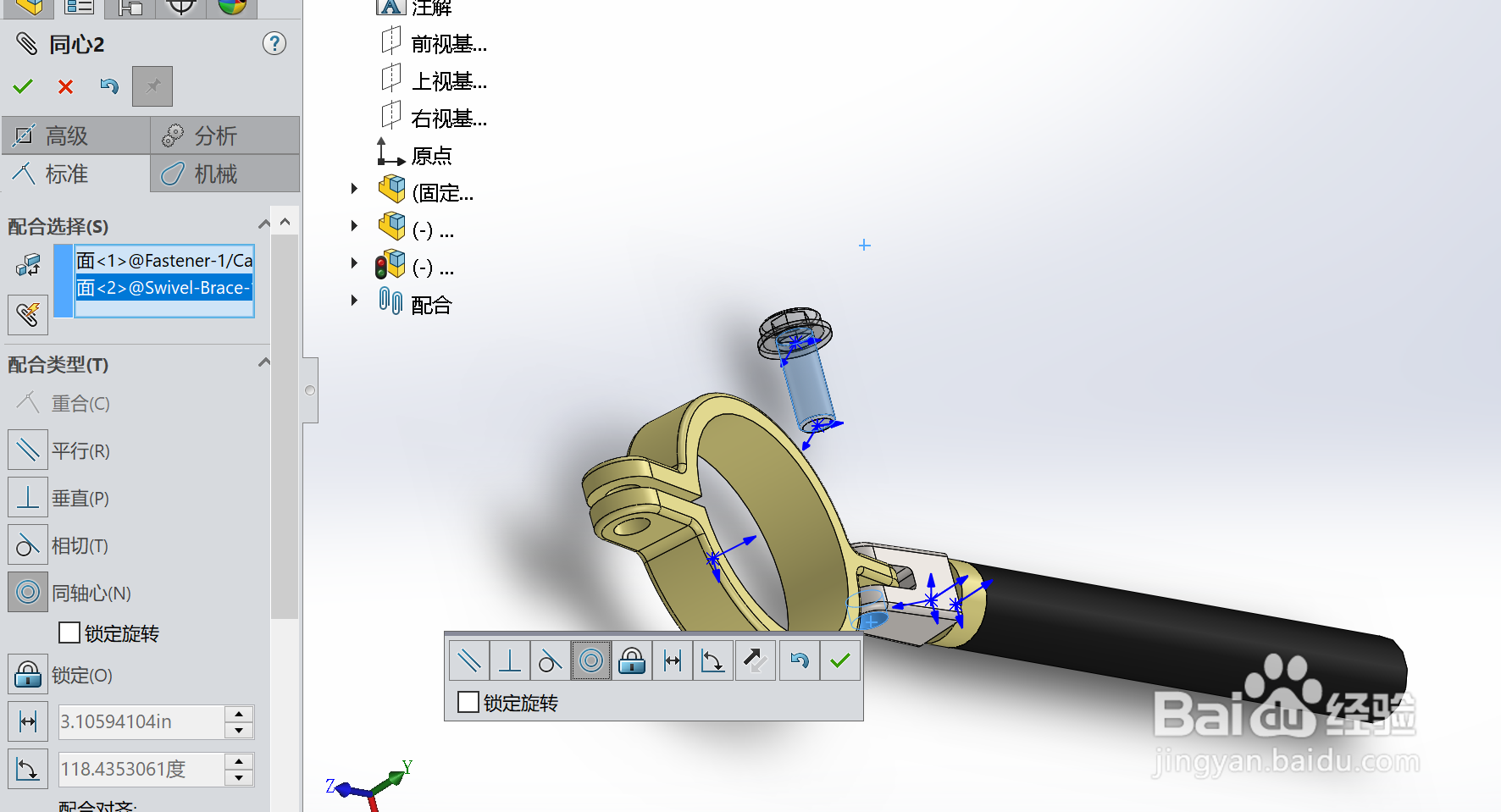

A.下面显示的两个面之间的同心配合。

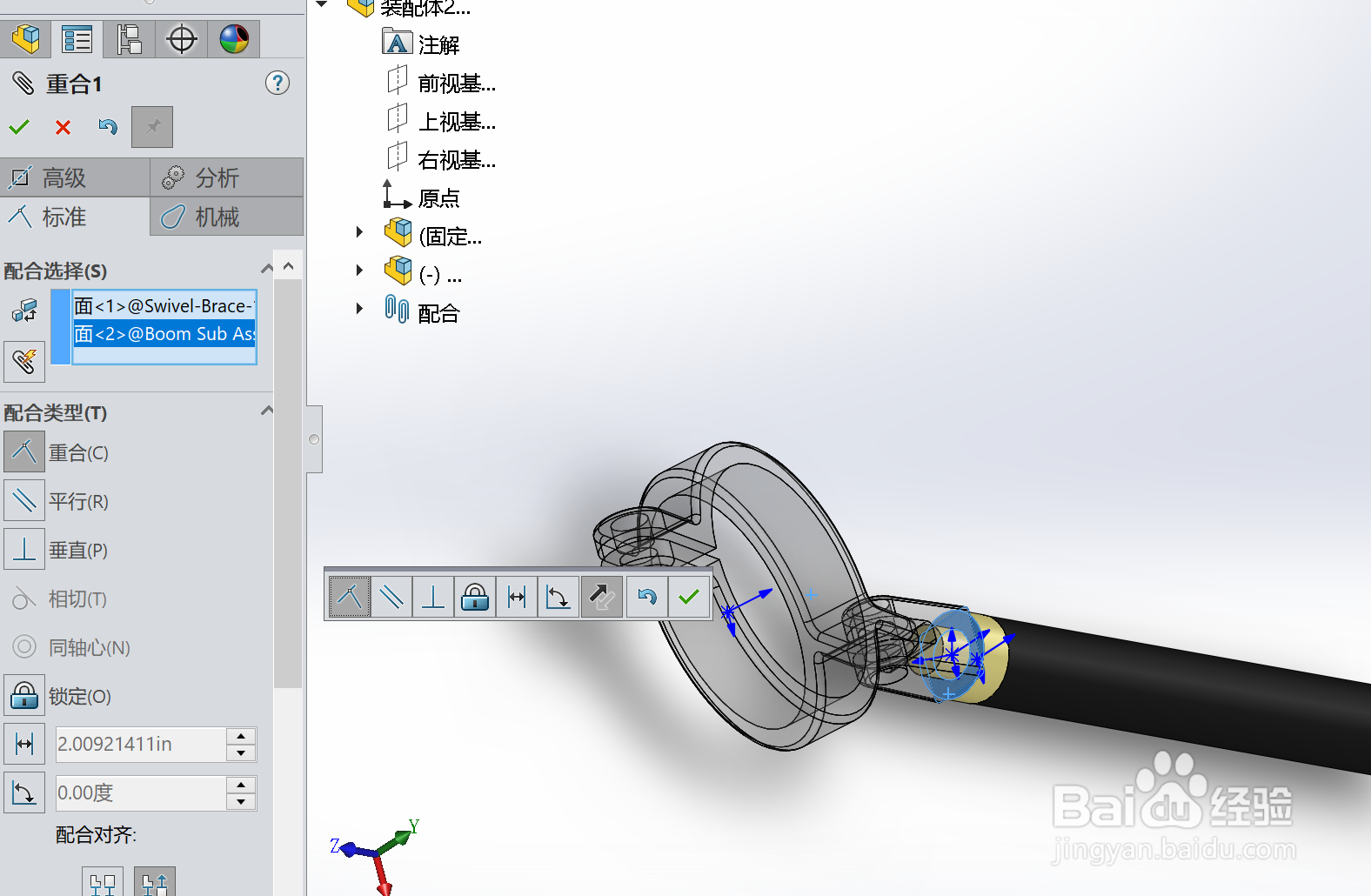

4/15这里显示的两个面之间的重合配合。

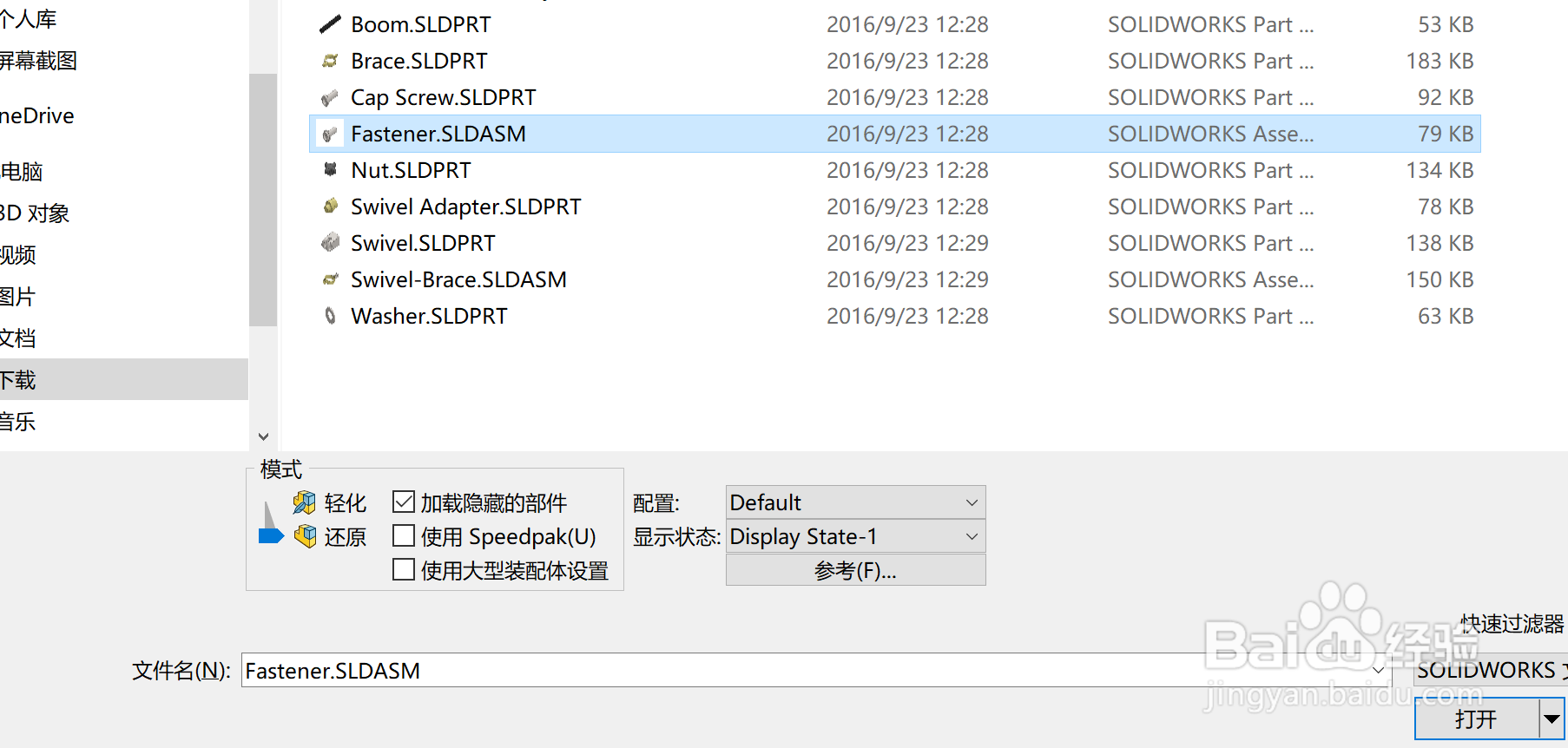

5/15下一个要放到部件中的子部件是“Fastener.SLDASM”。
6/15添加以下内容：
A.回转接头内圆柱面和带帽螺钉圆柱面之间的同心配合
7/15回转接头外表面和垫圈底部圆形表面之间的重合配合。
8/15现在，将第二个紧固件添加到部件中，并添加以下部件：

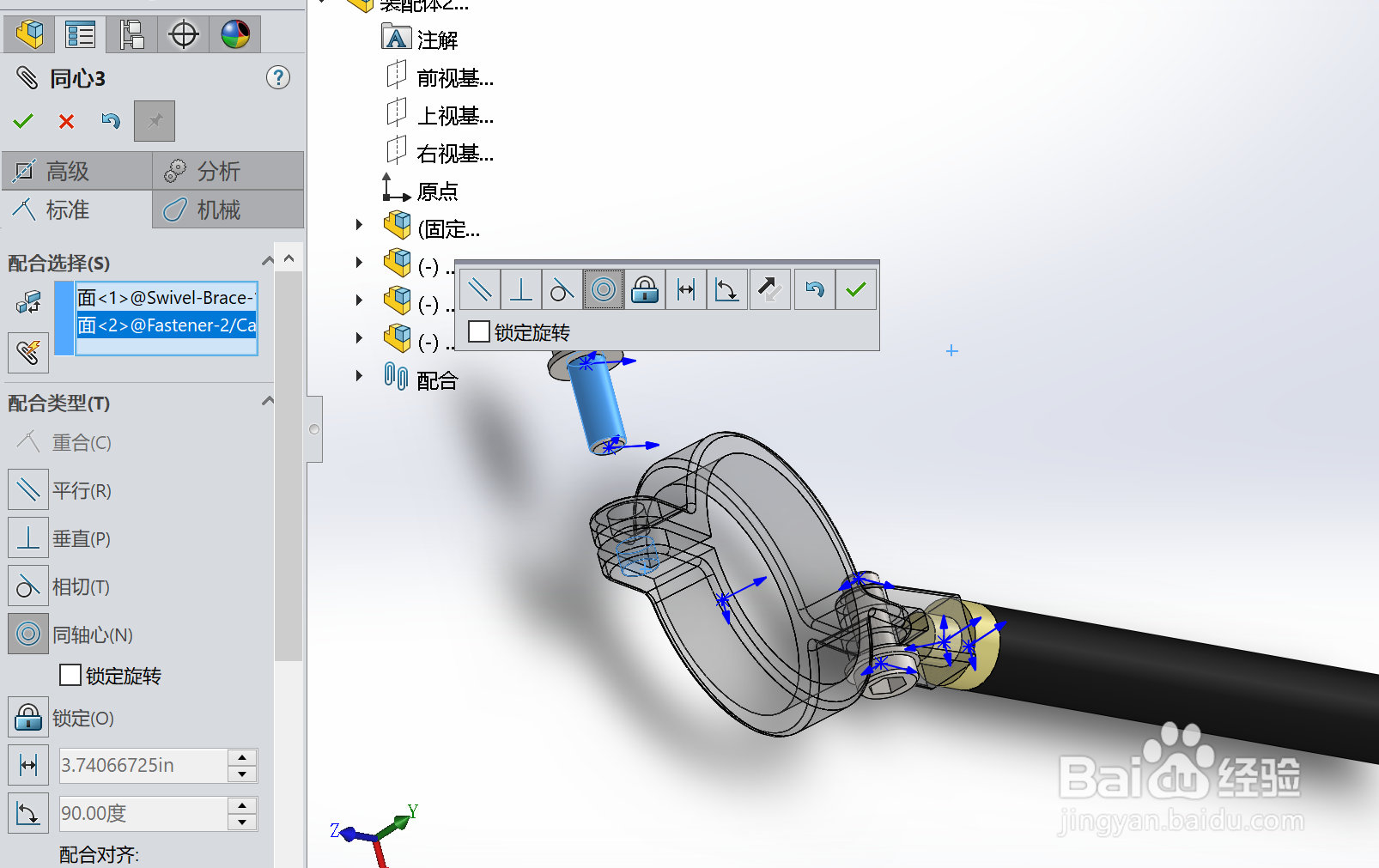

A.支撑的内圆柱面和带帽螺钉的圆柱面之间的同心配合。
9/15支撑外表面和垫圈底部圆形表面之间的重合配合。

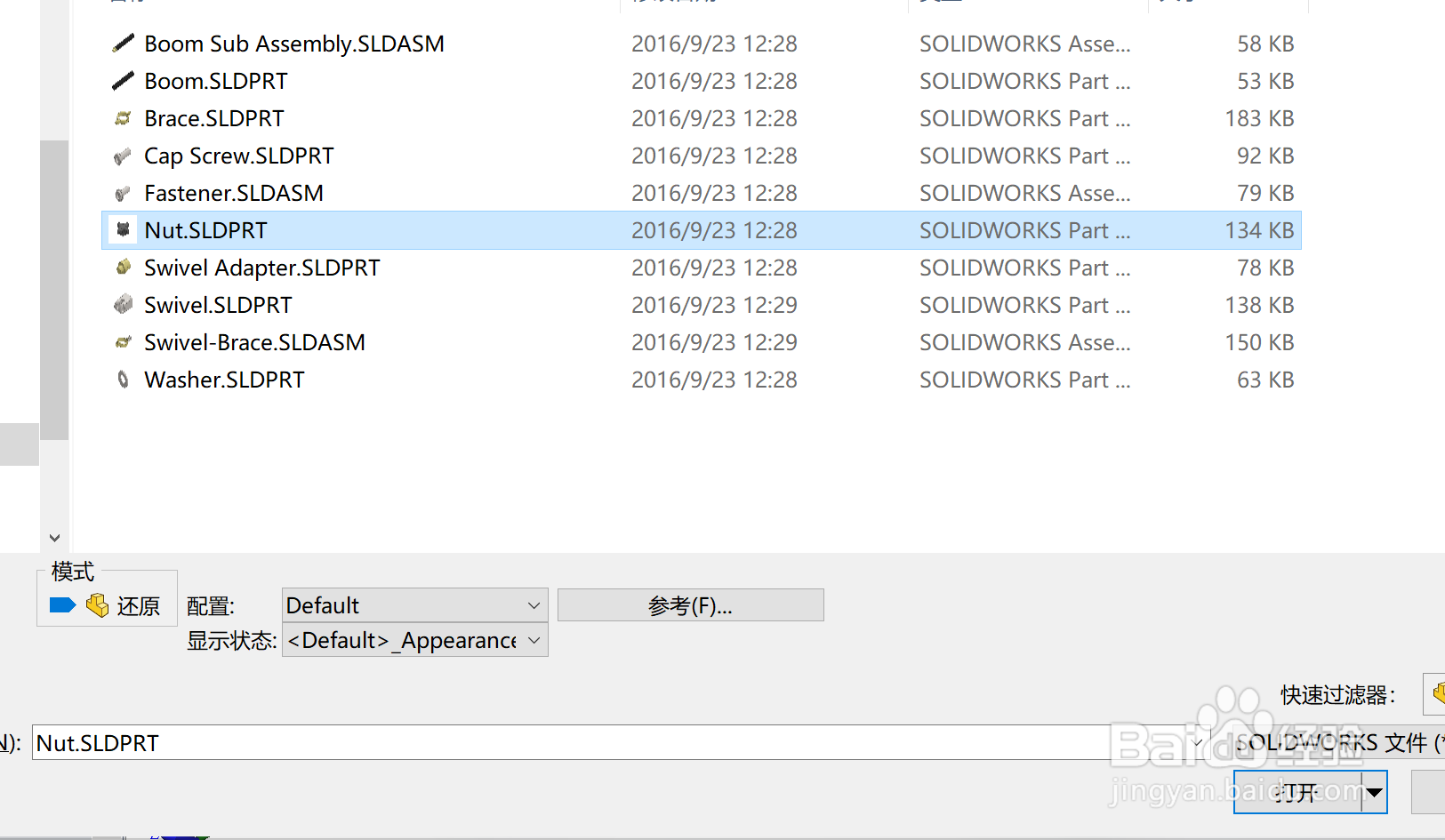

10/15接下来，将“Nut.SLDPRT”插入组件。
11/15添加以下内容：

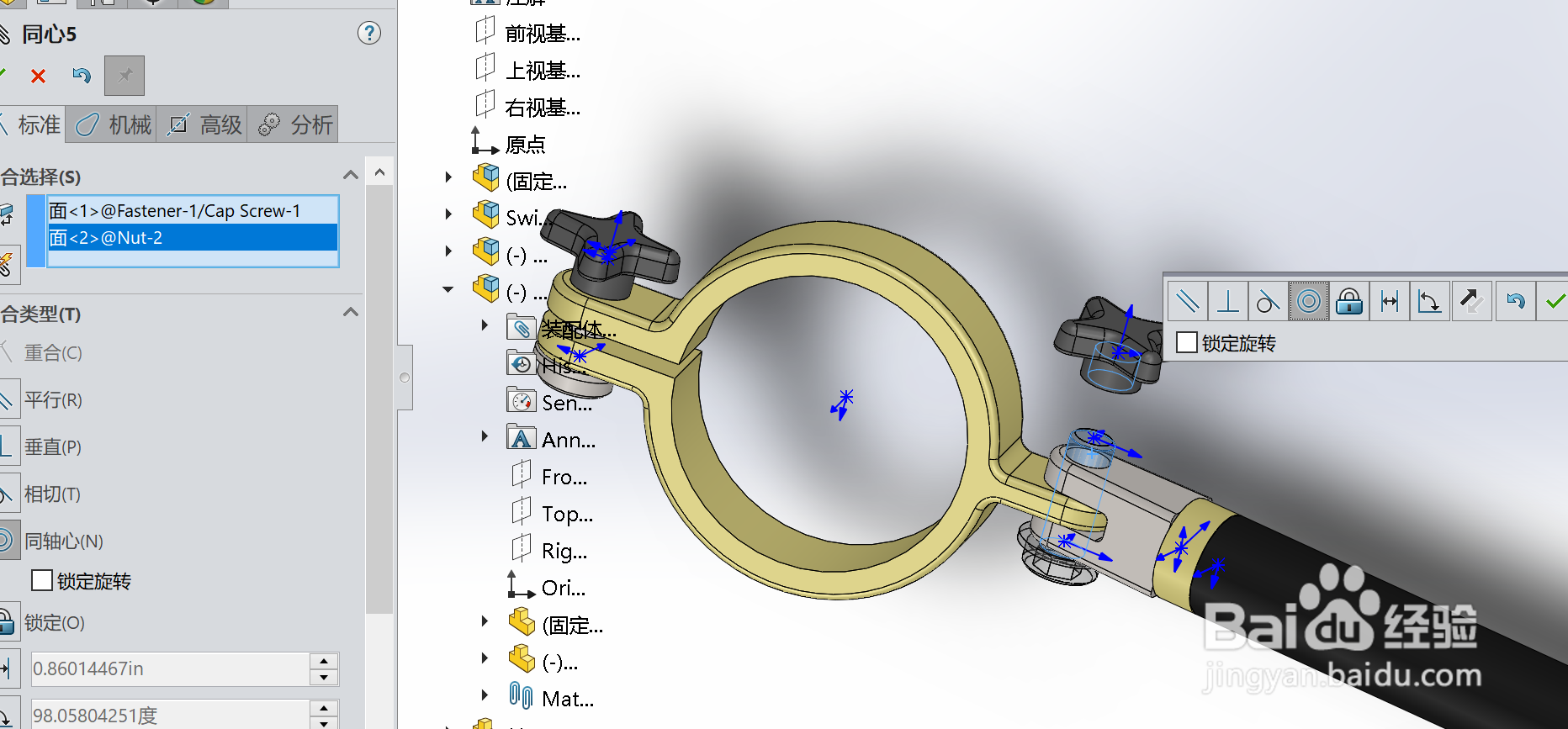

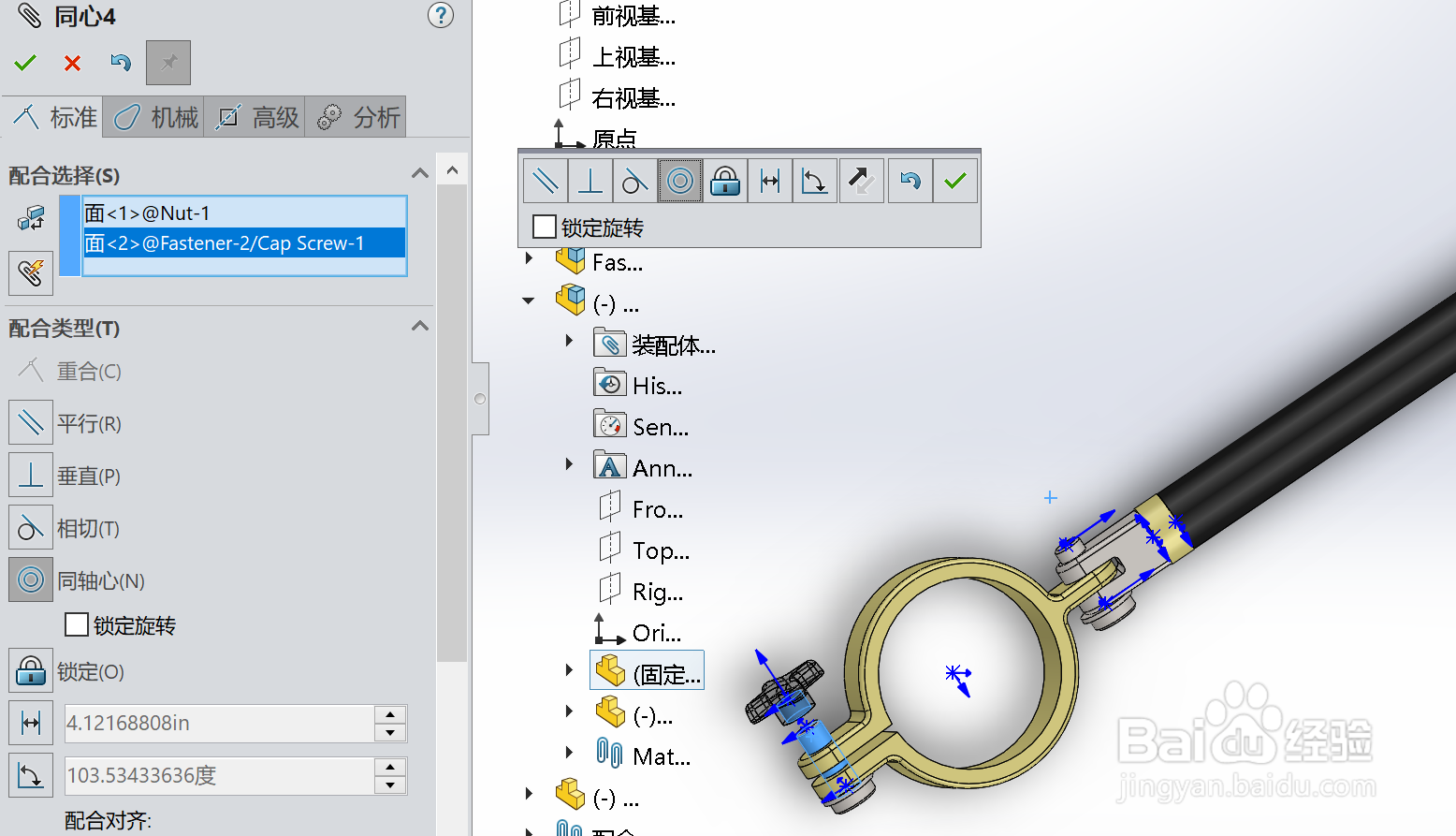

A.带帽螺钉（第二紧固件组件）的圆柱面和螺母的内圆柱面之间的同心配合。

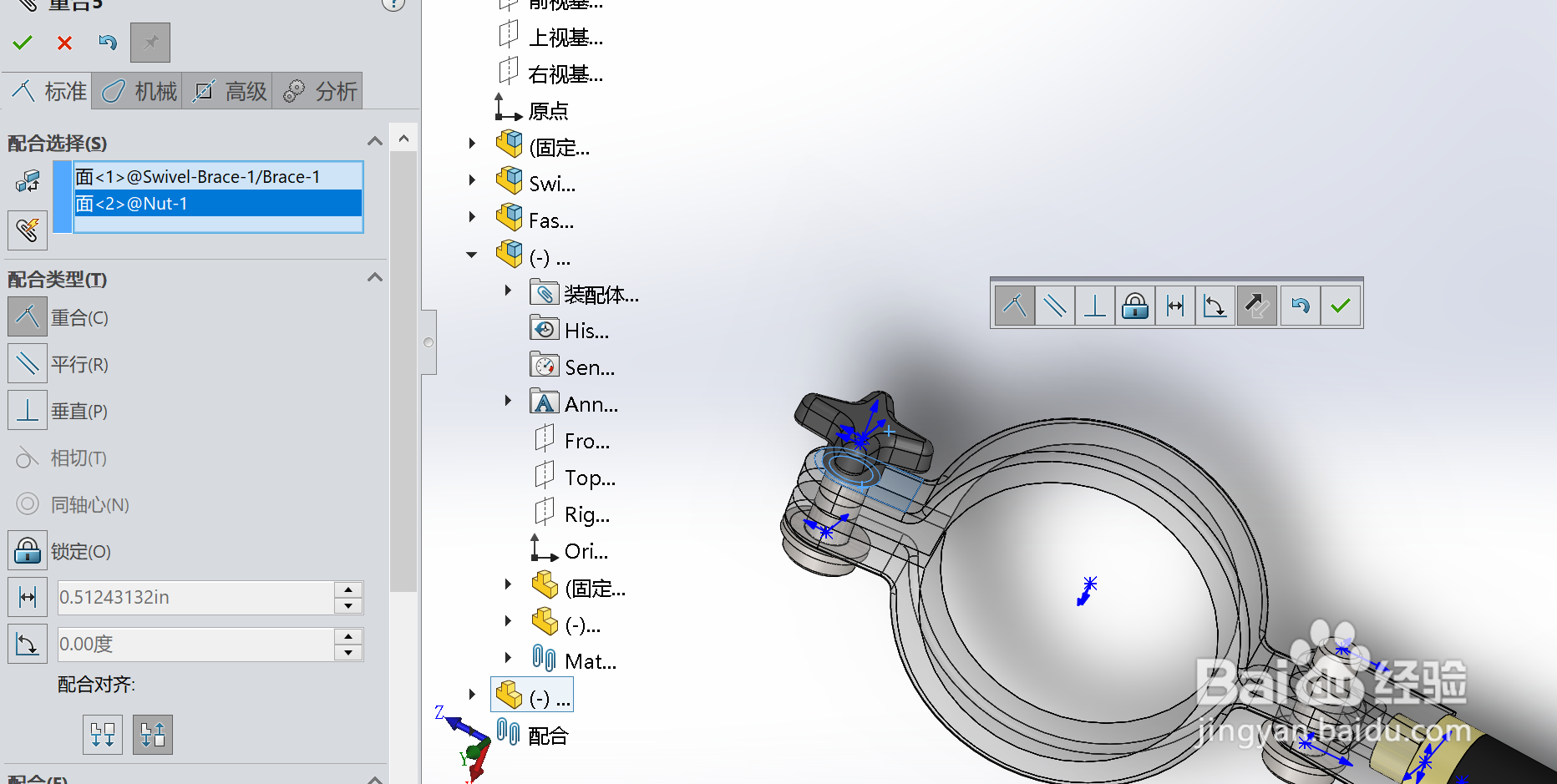

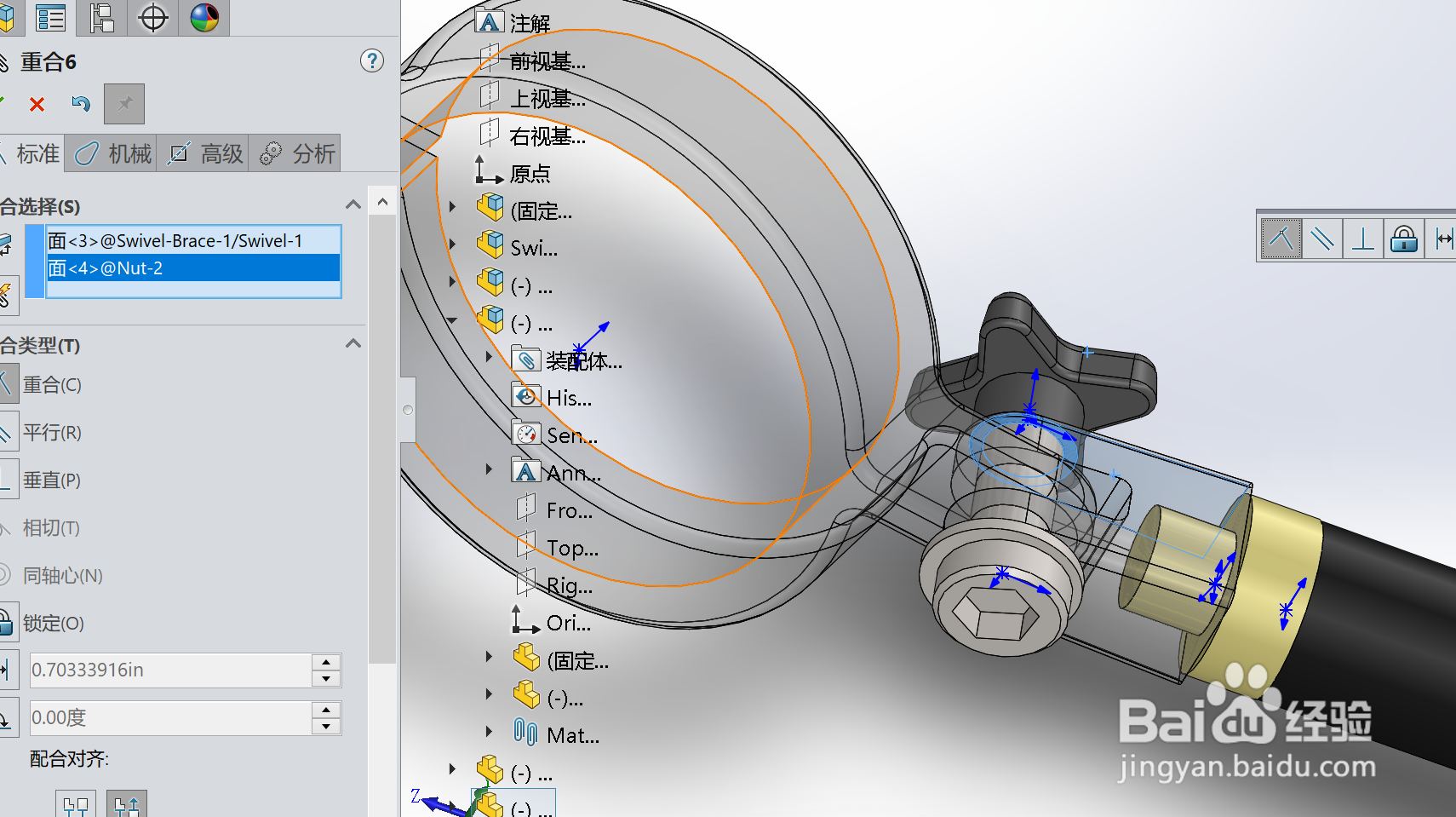

12/15支撑外表面和螺母底部圆形表面之间的重合配合。
13/15向组件中添加第二个螺母，并添加以下配合：
A.带帽螺钉（第一紧固件总成）圆柱面和螺母内圆柱面之间的同心配合。
14/15回转接头外表面和螺母底部圆形表面之间的重合配合。

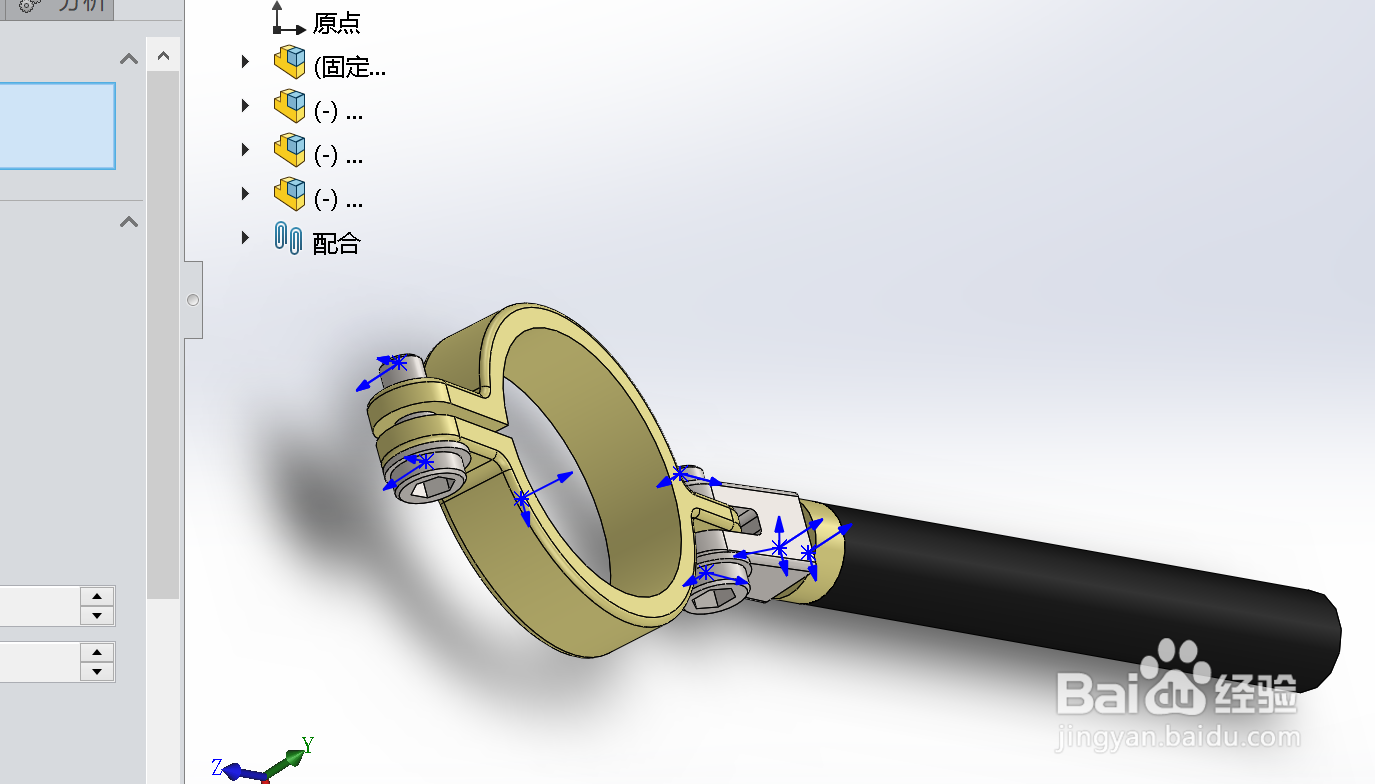

15/15要完成装配，旋转支撑子部件的行为需要类似于柔性机构。单击FeatureManager设计树中的旋转支撑部件。从弹出菜单中：
A.单击“使部件灵活”图标，或
B单击组件属性图标，在“配置特定属性”部分中，找到“解算为”部分并选择Flexible。
