CATIA功能很强大，钣金设计、曲面设计、电子元器件库等好多内容可以创建，而且图纸也比较容易画，有时候为了让加工人员理解加工器件，会在图纸上画出等轴视图，方便机械加工人员理解。工具/原料more电脑CATIA V5软件方法/步骤1/8分步阅读

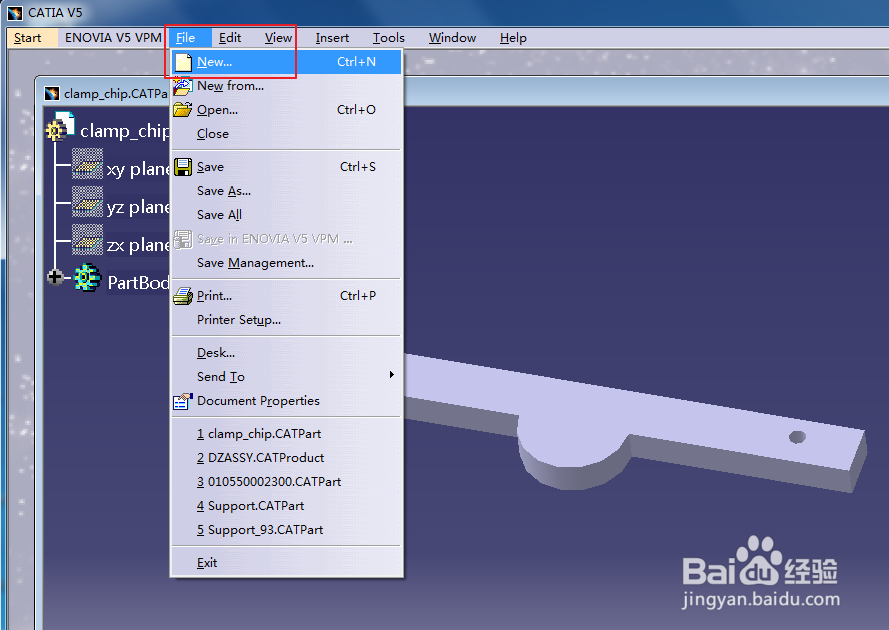

首先打开CATIA V5软件，并绘制所需要的三维模型，模型绘制好了之后，下面开始进行等轴视图创建。点击页面上方导航栏中的“File”，再点击“New”。

2/8

随后会有一个“New”弹出框，在“List of Type”（类型列表）中选择“Drawing”（图纸），即创建新图纸，点击“OK”。

3/8

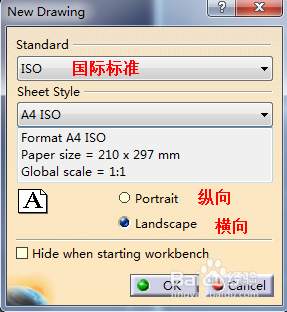

之后弹出“New Drawing”弹出框，实际上就是要选择图纸的标准、图纸的大小以及图纸设置方式，一般国内都是用GB（国标），但是CATIA内部没有自带GB图纸，所以为了演示，这里选择ISO国际标准，图幅选择A4横向（根据需要选择图幅大小）。

4/8

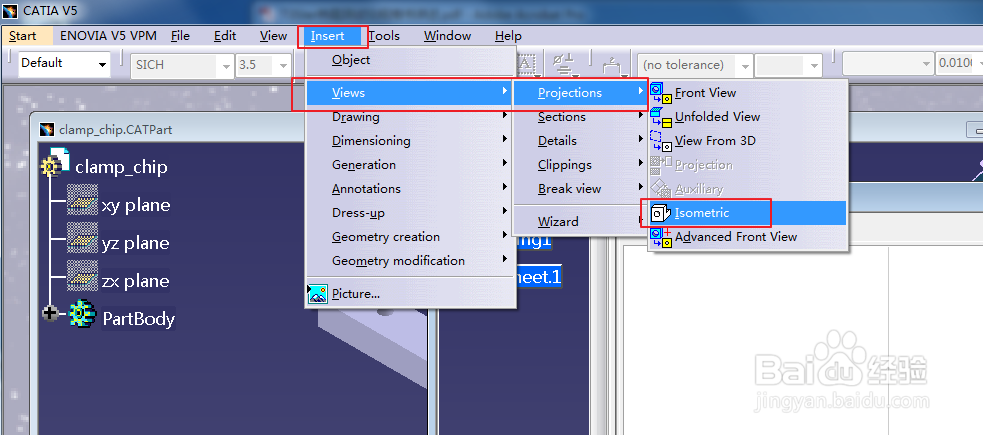

图纸新建好了之后，会自动处于激活状态，在该状态下，导航栏相比建模页面会发生变化，我们依次点击“Insert”-“View”-“Projections”-“Isometric”。即插入投影视图，视图类型为等轴视图。

5/8

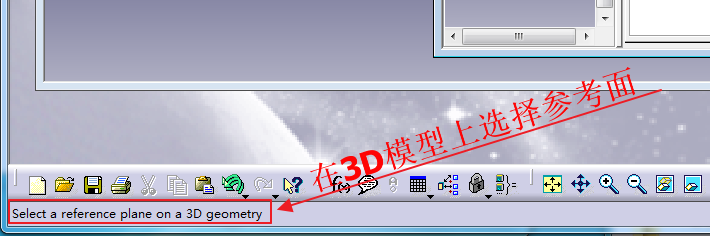

这时CATIA页面最下方会出现信息提示，要求在3D模型上选择一个参考面。鼠标点击模型设计页面，使得模型设计页面处于激活状态。

6/8

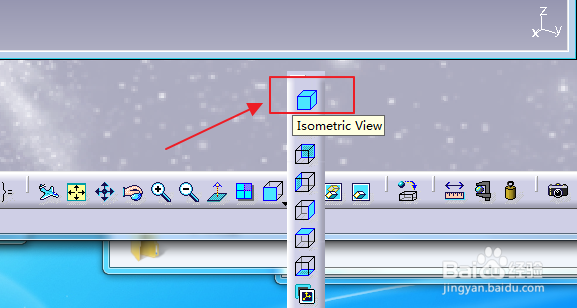

由于我们要创建等轴视图，所以我们要将模型设计的视图修改为等轴视图，在CATIA页面下方，将视图修改为等轴视图，如下图。

7/8

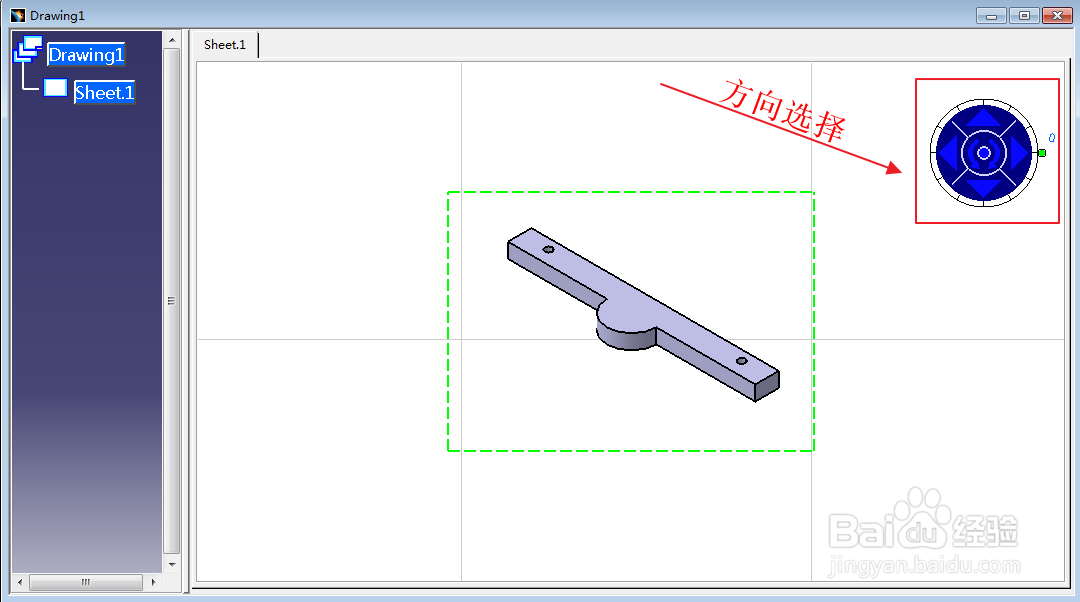

换成等轴视图后，随意点击3D模型上的某一个面，图纸上就会出现等轴视图了，这时候一般不需要在进行方向改动，直接点击图纸页面确定即可。

8/8

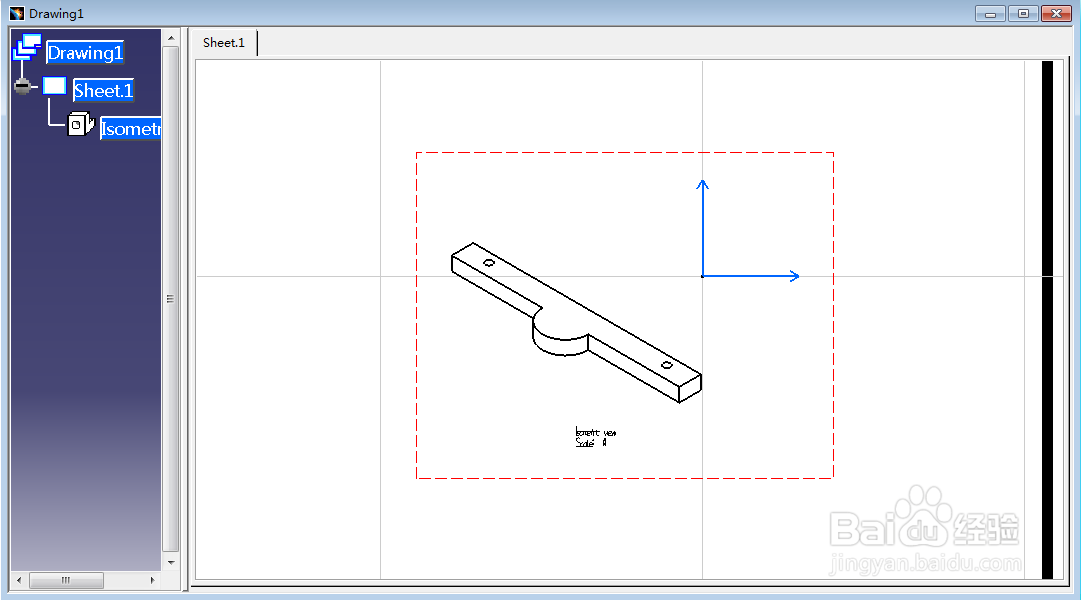

这样等轴视图就完成了。等轴视图不需要进行任何的标注，只需要在其上方用文字标注为“等轴视图”即可。

注意事项

一般不会直接画等轴视图，而是先画出正视图，俯视图，左视图等必要的视图。

可以通过鼠标拖拽视图区域。
