该经验给大家分享一篇SolidWorks创建派生草图的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

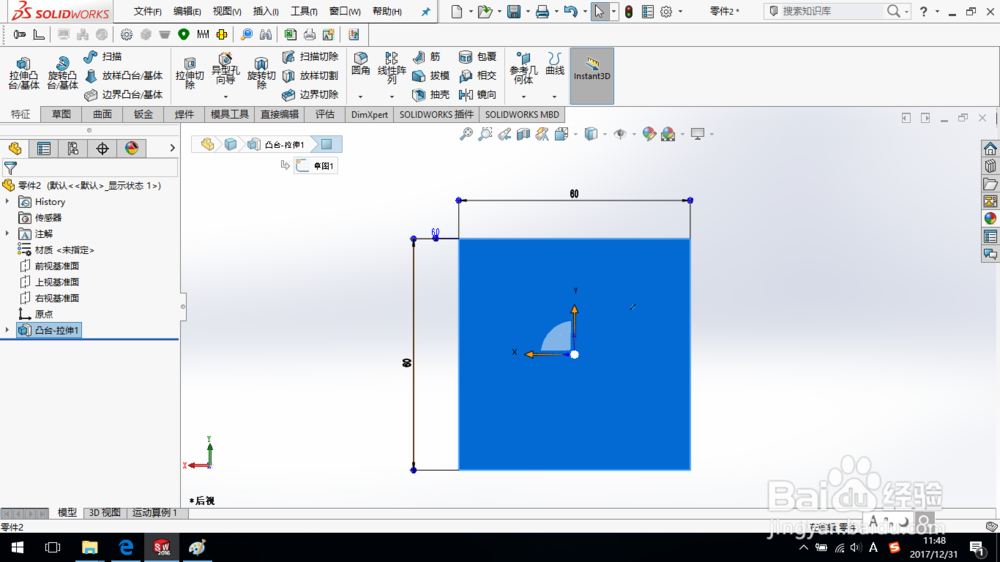

首先打开SolidWorks，创建具有如图所示几何关系的零件模型。

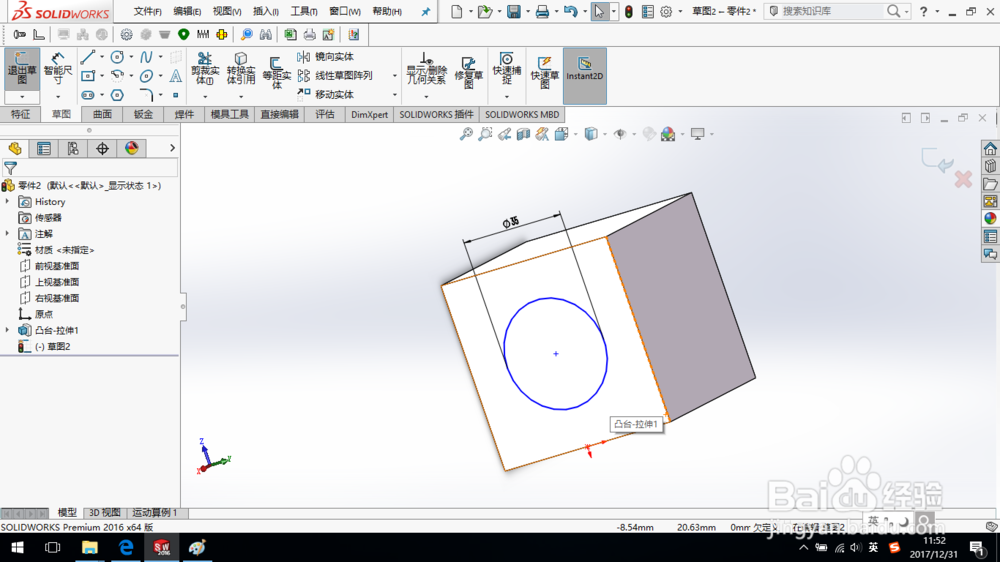

2/6在零件模型端面上绘制如图所示几何关系的圆；

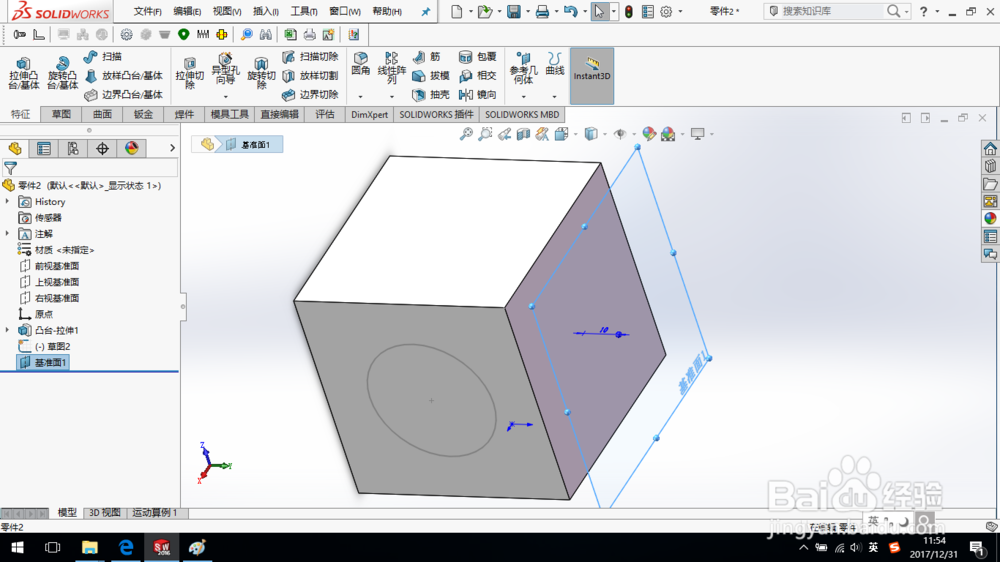

插入参考基准面，几何关系如图所示。
3/6接下来创建派生草图。按住“Ctrl 键”，将草图和基准面一起选中。

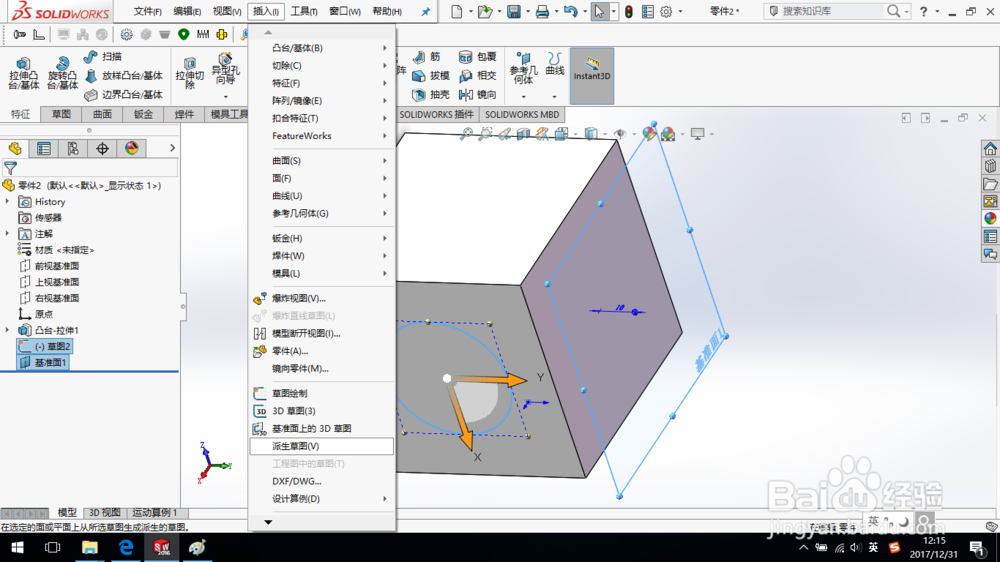

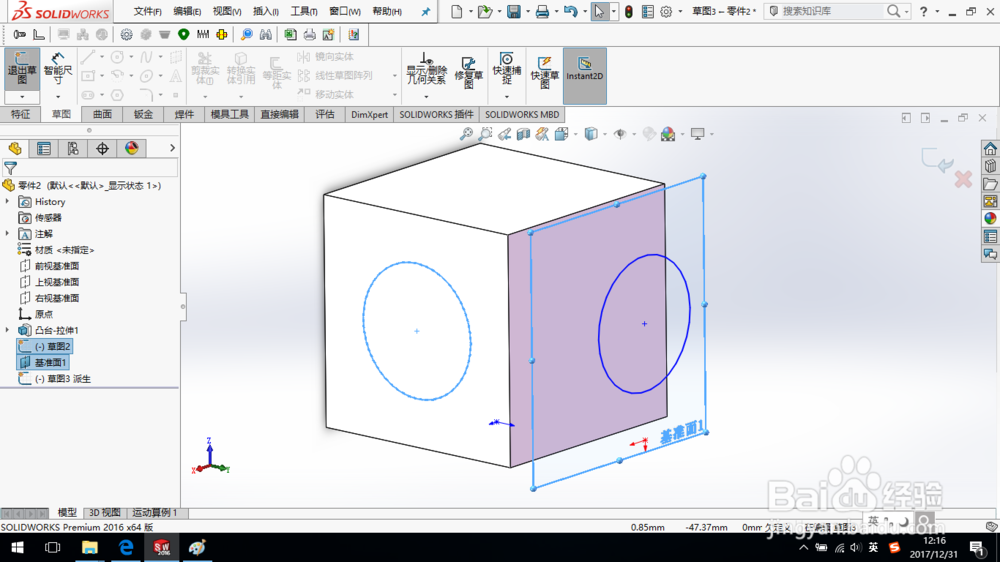

4/6点击“插入—派生草图”命令，基准面上将派生出和原草图一样的派生草图，如图所示。

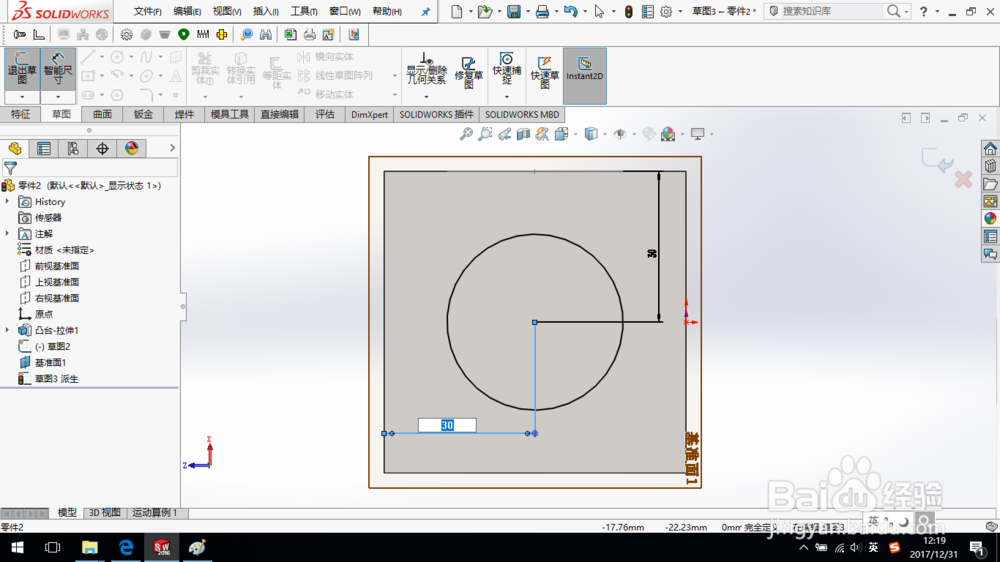

5/6为派生草图添加尺寸约束，如图所示。

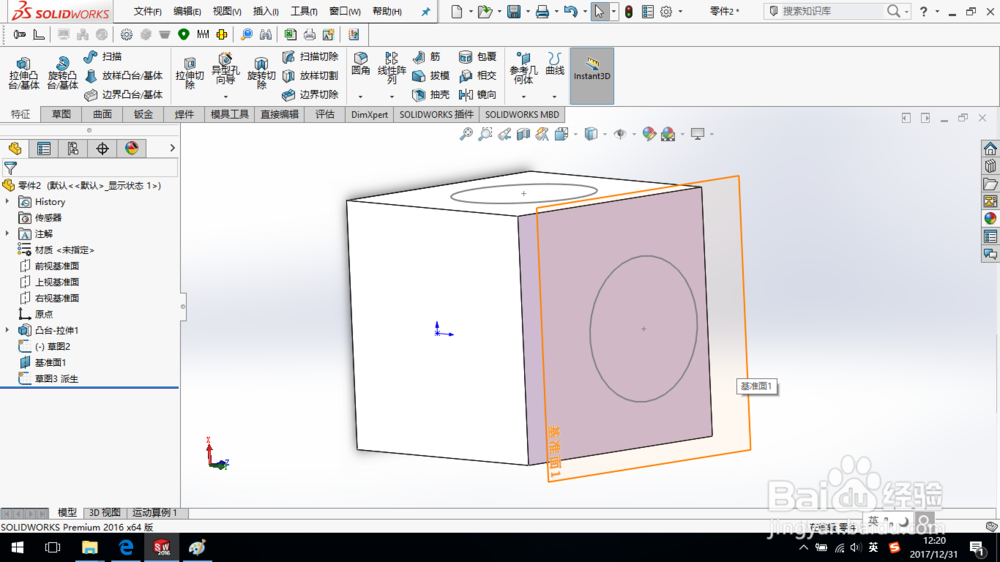

6/6退出草图，完成派生草图创建，保存模型。
注意事项有问题可以留言。
