阻抗有多种，比较复杂，一般芯片的输入、输出阻抗都是非线性的。同时输入阻抗还是衡量一个放大器对信号源影响的指标，下面小编根据自己的知识给大家介绍一下基本的输入阻抗测试办法，供同学们参考！工具/原料moreIC或信号源方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
测芯片的输入阻抗：

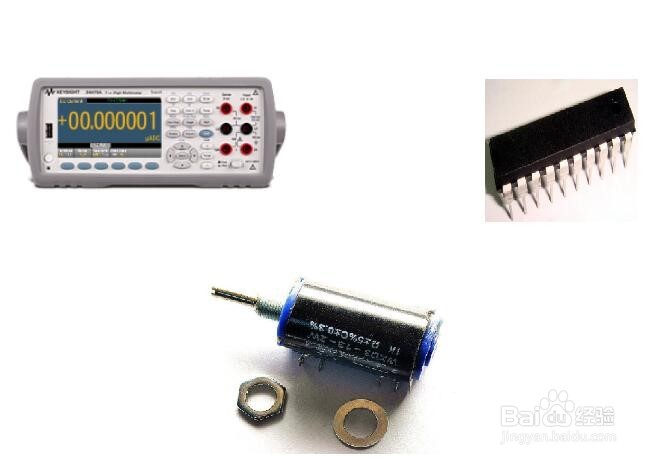

准备的工具：近似理想状态的电压源、万用表，待测芯片CD4052
准备的材料：可变电阻（一般芯片可变电阻选用50K的多圈电位器）

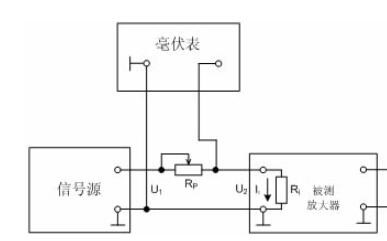

2/7将电压源与电阻串接后接入芯片的输入端，如下图所示

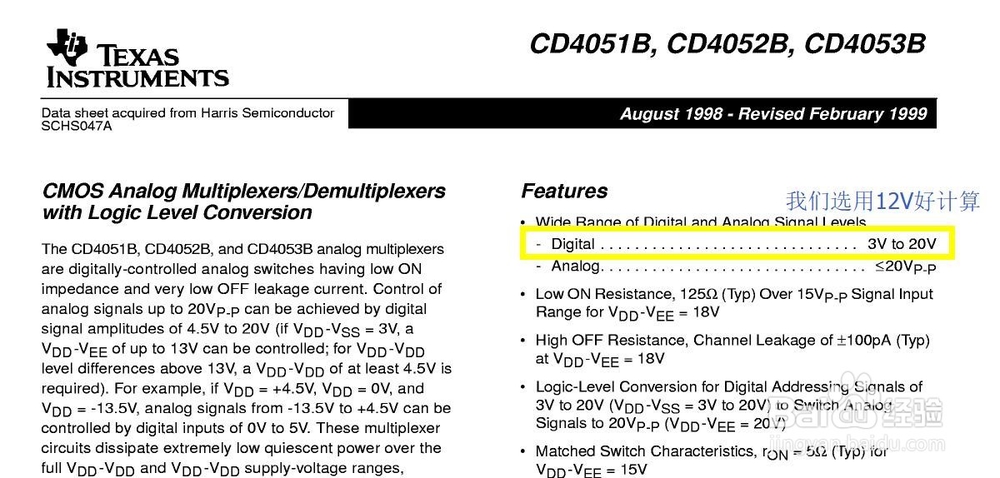

3/7将电压源输出电压调整到芯片的工作电压，这个电压值根据芯片工作电压来定。如下图所示，本文调到12V！

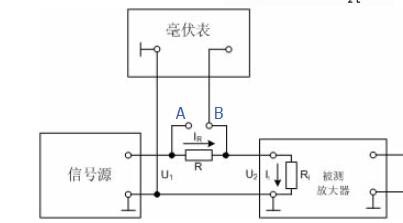

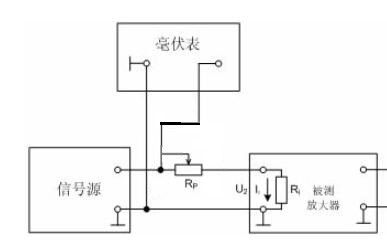

4/7调整多圈电位器，使芯片输入端的电压为电压源电压的50%，本例就调到6V。具体方法，如第二步图先将表正极接在A点测输入信号电源，再将表正极接B点测芯片输入端的电压。

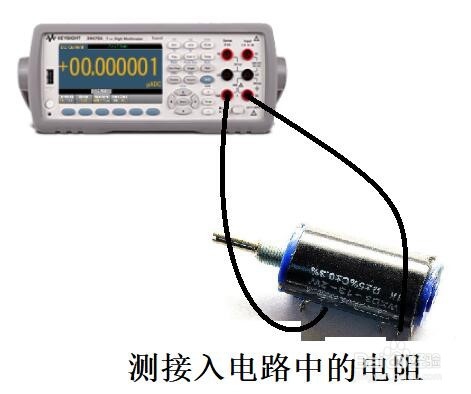

5/7断电后测量此时接入电路中多圈电位器的阻值既是芯片的输入阻抗！这种方法叫半电压法！

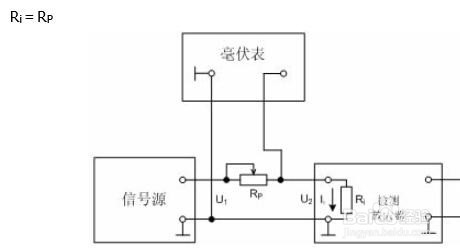

6/7最后说一下测量原理，就是利用了欧姆定律，当芯片内阻和串接的电位器阻值一样时，电位和内阻的两端电压也一样。如下图所示，Ri＝RP
7/7注意：理想电压源是不存在的，所以测试结果有一定的误差！这个误差在芯片参数中是可以接受的范围内。同理也可以测试输出阻抗
