Aultium Designer PCB怎么覆铜,铺铜。
来源:网络收集 点击: 时间:2024-05-03【导读】:
Altium Designer软件覆铜的方法详解工具/原料more电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

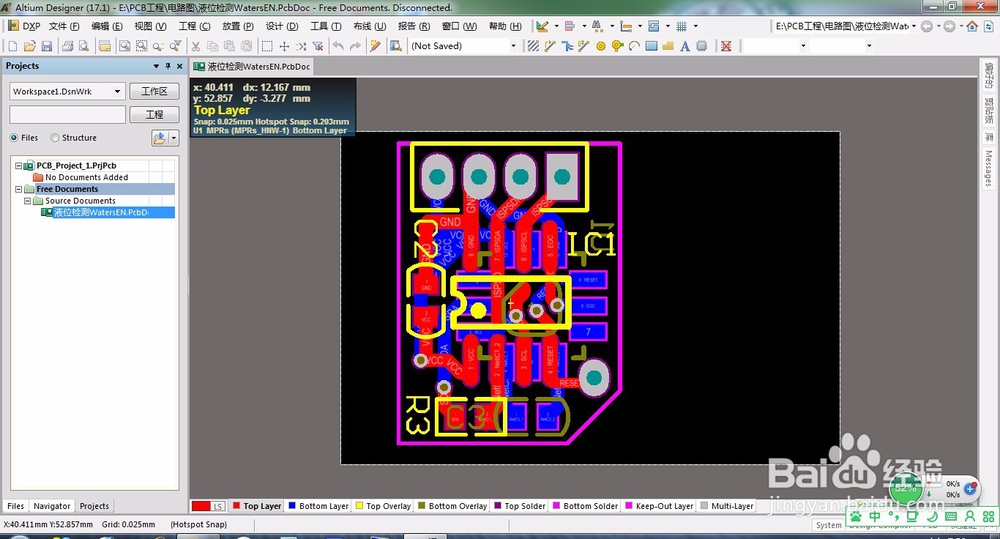

首先打开一个PCB工程,就一个工程为例进行讲解

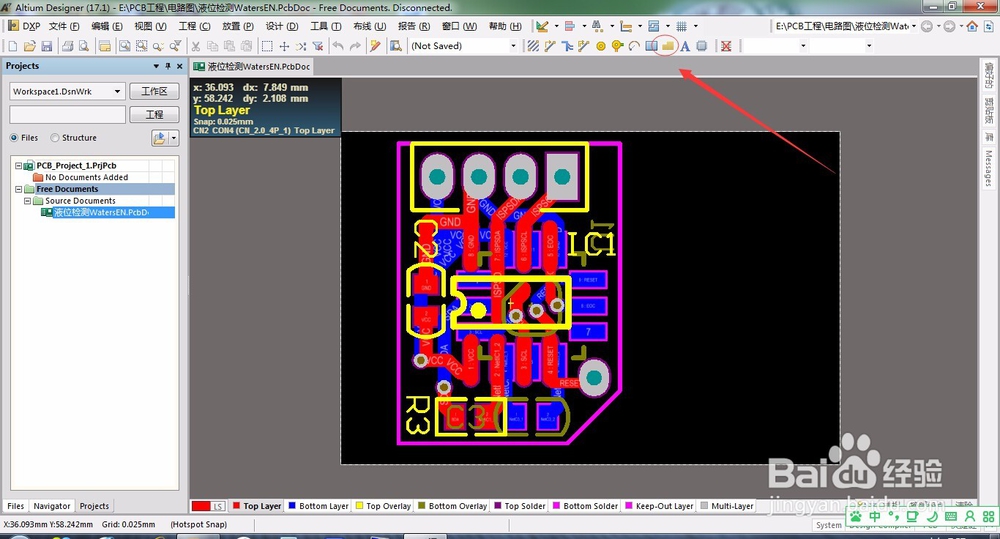

在菜单栏找到覆铜图标,点击进行设置

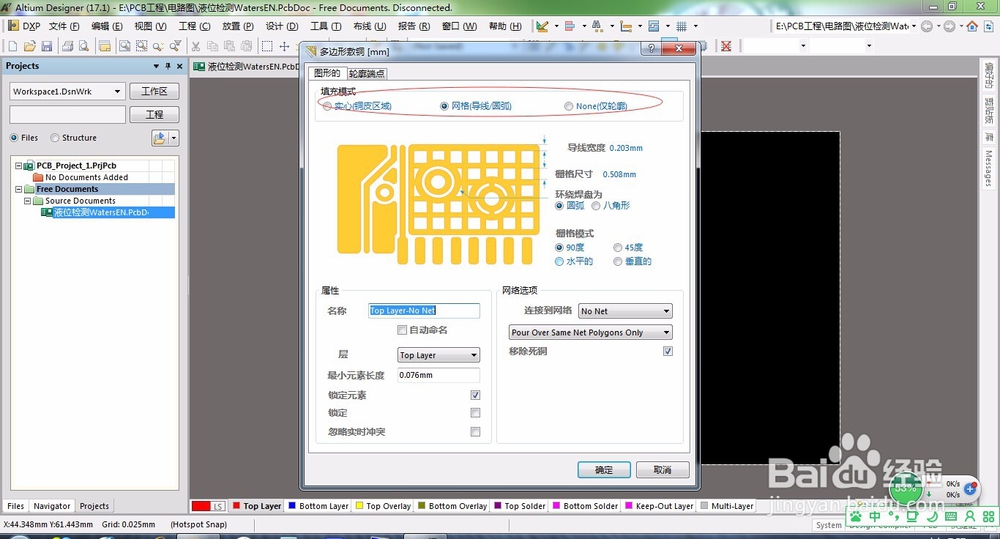

现在就打开了多边形敷铜,选择一个填充模式

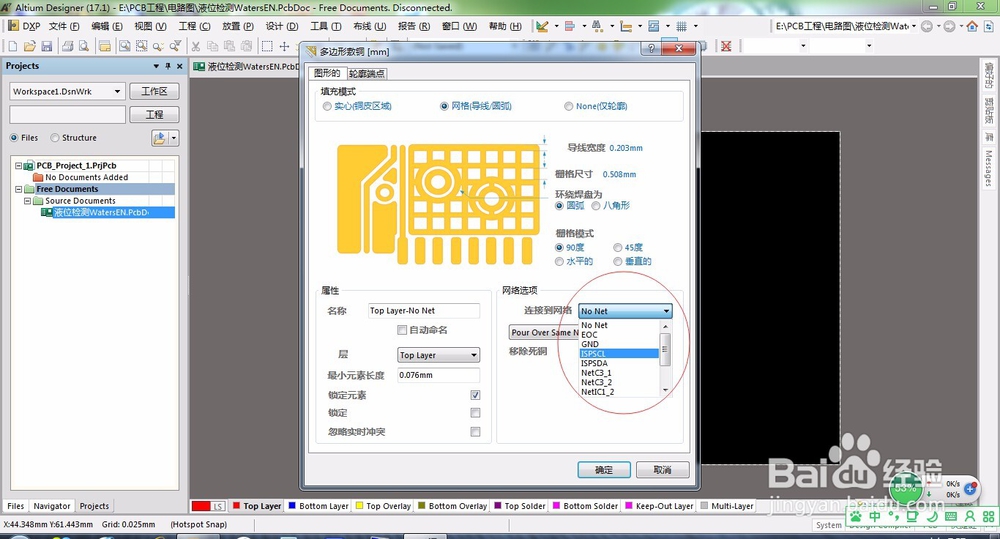

然后设置一个网络选项,一般选择连接到GND

选择敷铜的层,选择完成,点击“确定”

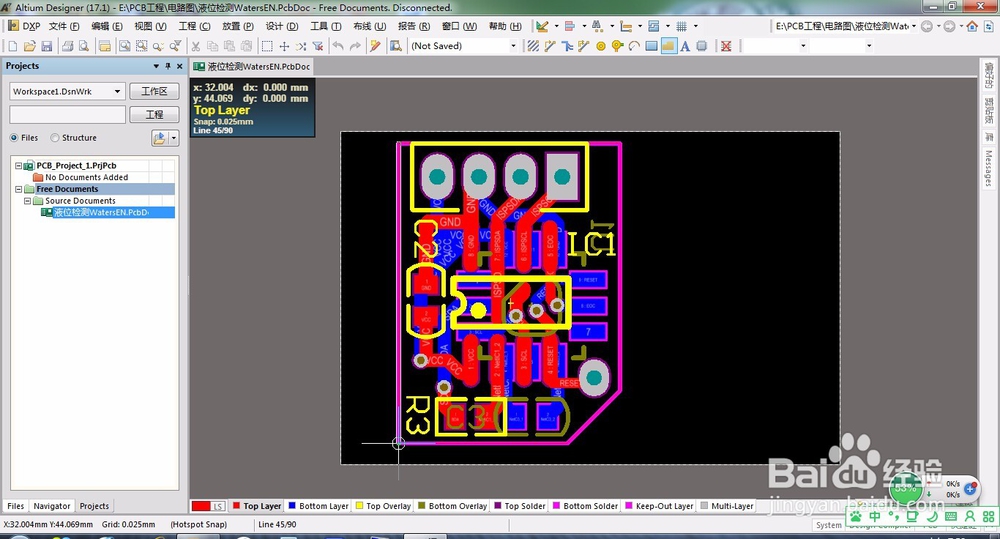

现在就可以拖动鼠标勾选敷铜范围了

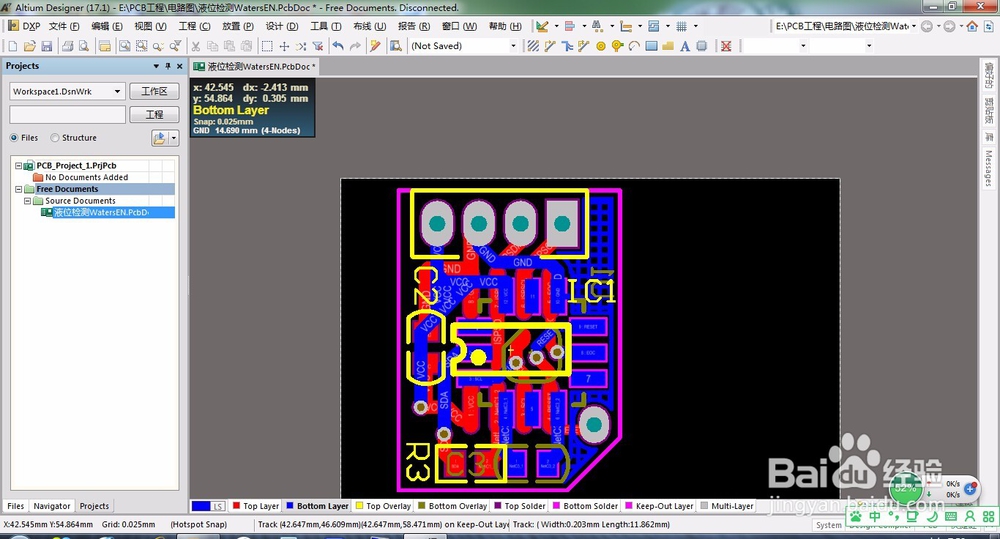

勾选完成,点击鼠标右键,系统就会自动的在你勾选的范围进行敷铜

本经验只供参考,如有不足,还请见谅,如果有什么疑问请在下边留言,及时给你解答。。。
