Solidworks装配体怎么进行同心配合？Solidworks模型零件需要组装，该怎么进行通信配合呢？下面我们就来看看详细的教程，需要的朋友可以参考下。工具/原料more软件版本：SolidWorks 2017 SP0方法/步骤1/6分步阅读

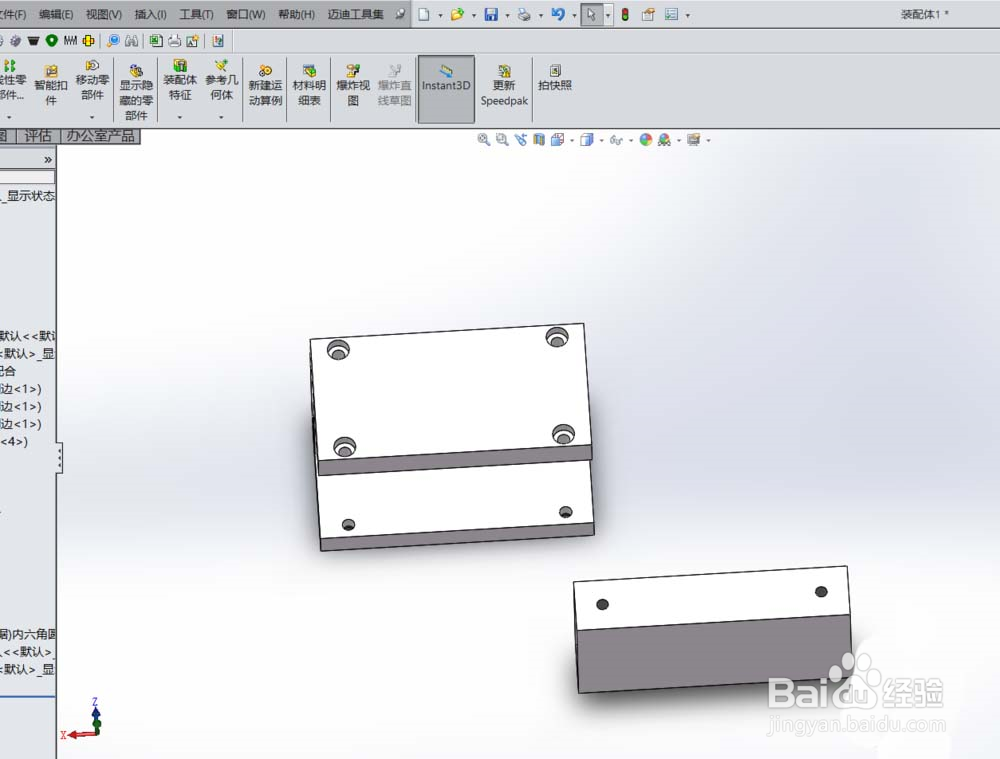

同心配合需要两个有圆特征的才能进行，打开solidworks装配体。

2/6

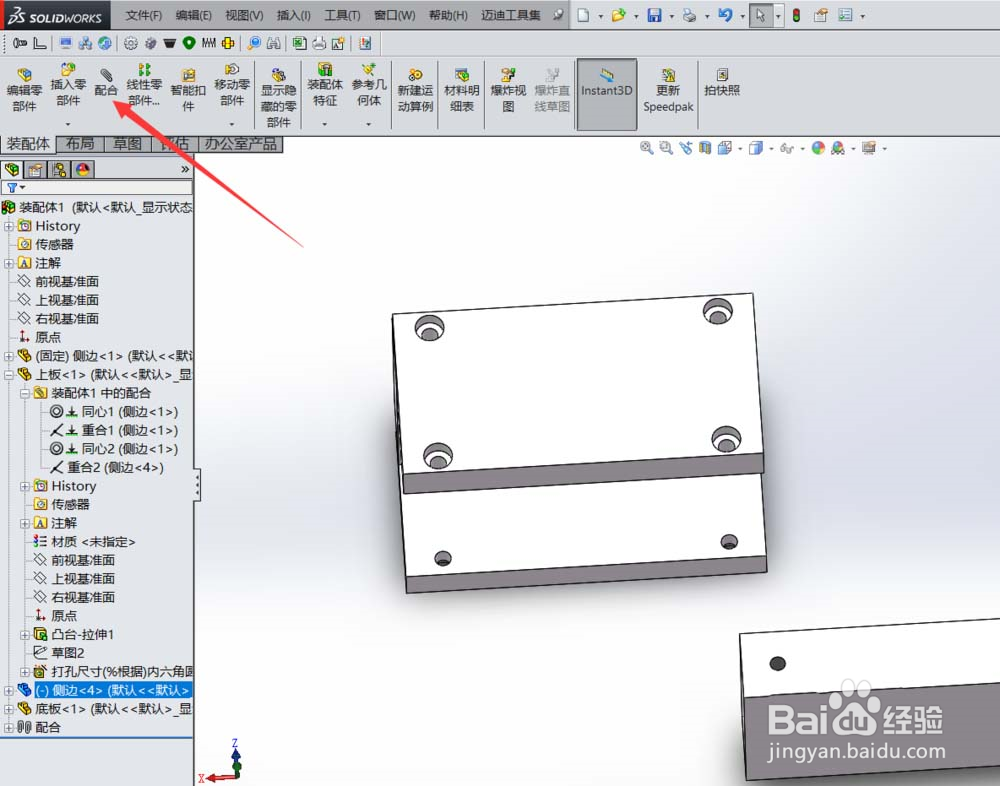

然后点击左上角的装配体的配合。

3/6

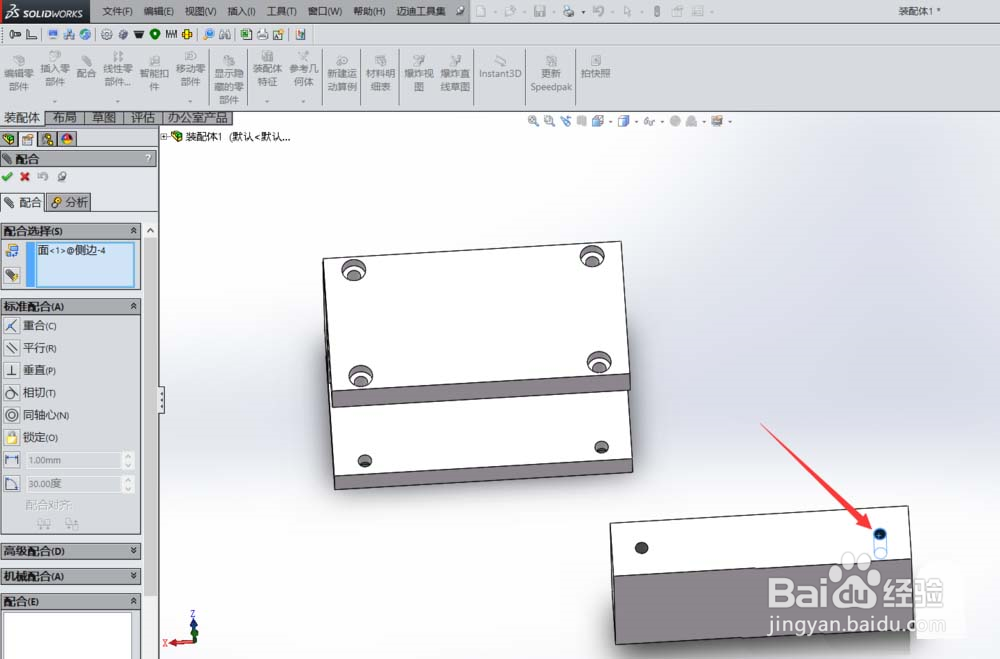

然后选择一个零件的圆特征。

4/6

之后我们选择另外一个零件的圆特征。

5/6

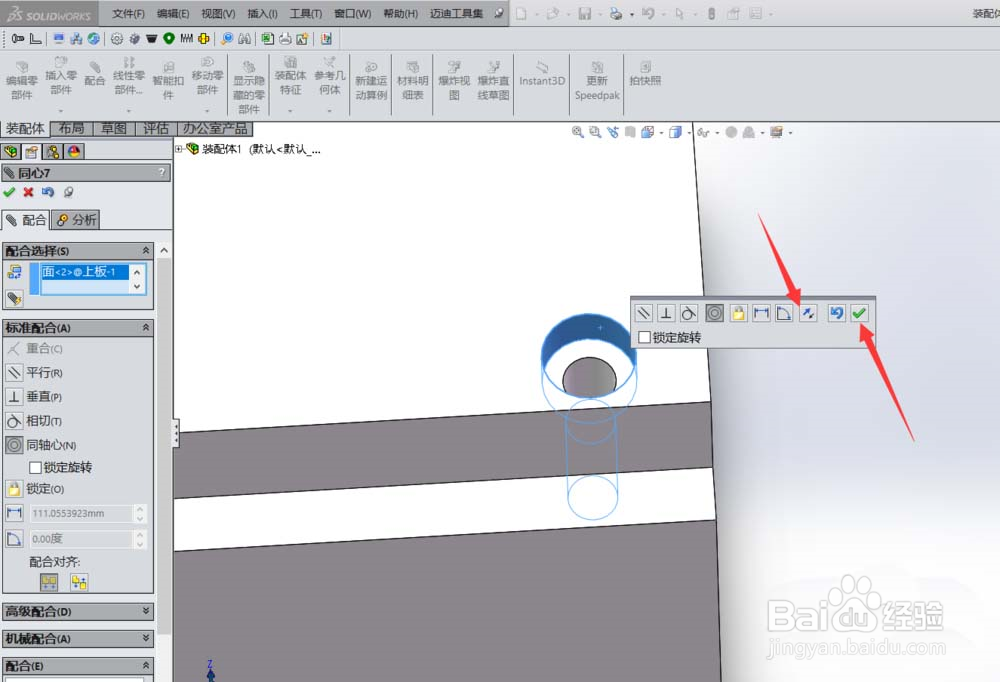

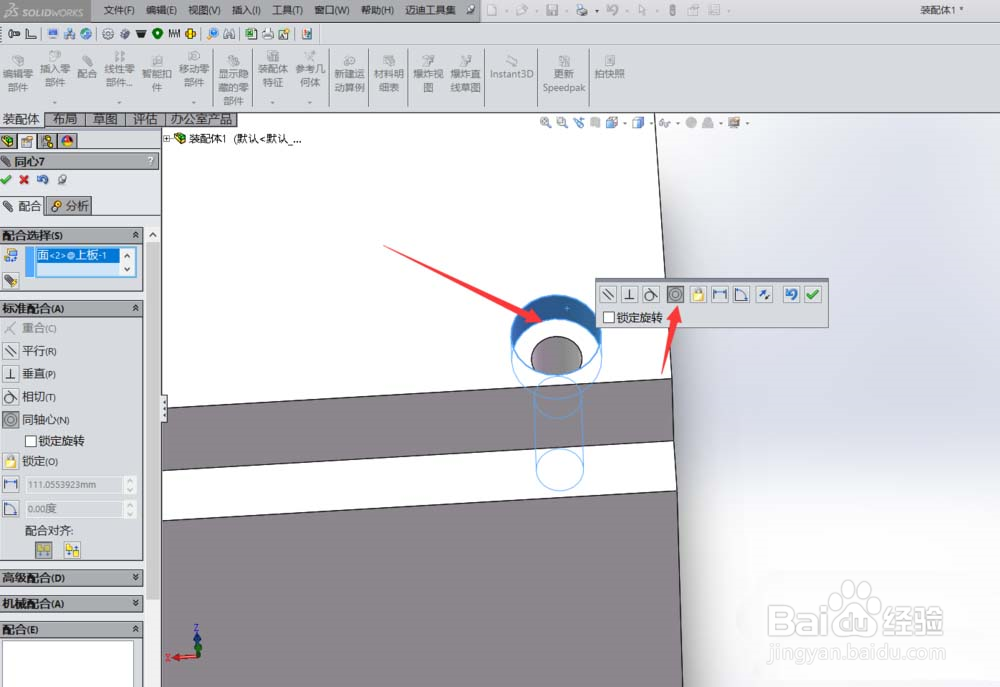

接着我们配合关系选择同心，将两个零件配合即可。

6/6

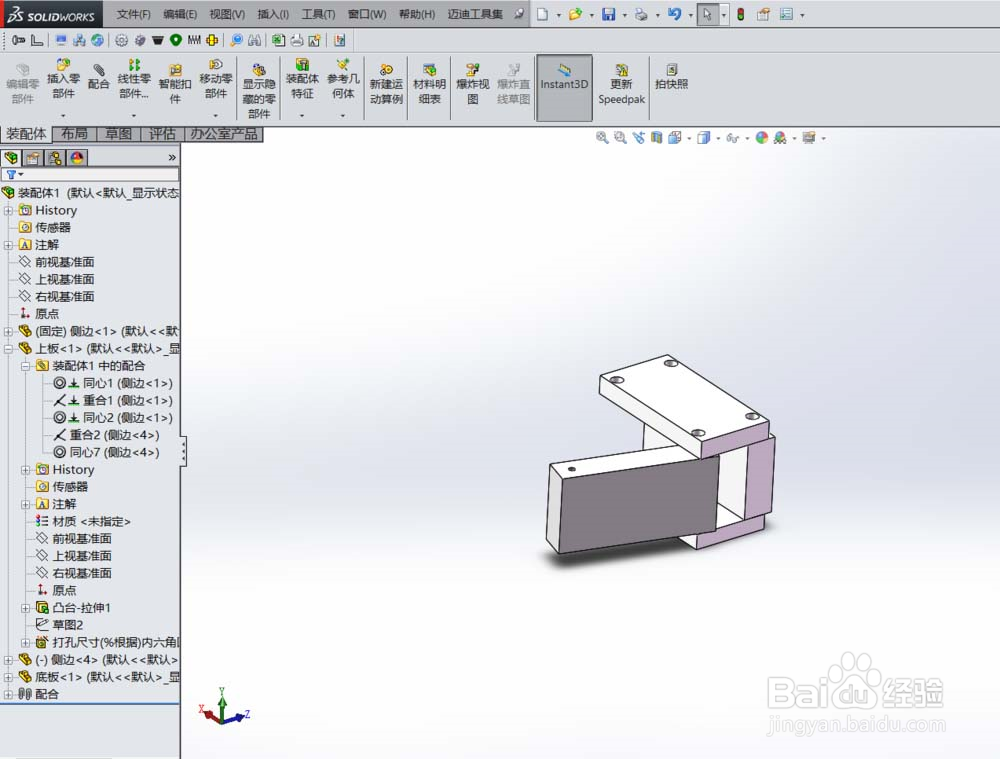

配合之后的效果可以参照下图。

步骤总结：1/1

1.同心配合需要两个有圆特征的才能进行，打开solidworks装配体；

2.然后点击左上角的装配体的配合；

3.然后选择一个零件的圆特征；

4.之后我们选择另外一个零件的圆特征；

5.接着我们配合关系选择同心，将两个零件配合即可。

注意事项

tips：不管是win7系统还是win10系统，操作步骤都是一样的。
