订阅ROSE如何画聚合的空心菱形和关联的无箭头直线
来源：网络收集 点击： 时间：2024-05-04【导读】：
ROSE软件中并没有给出直接使用的表示聚合关系的空心菱形和关联关系的无箭头直线，不过可以通过改变一些选项来实现工具/原料moreRotional Rose软件方法/步骤1/3分步阅读
2/3

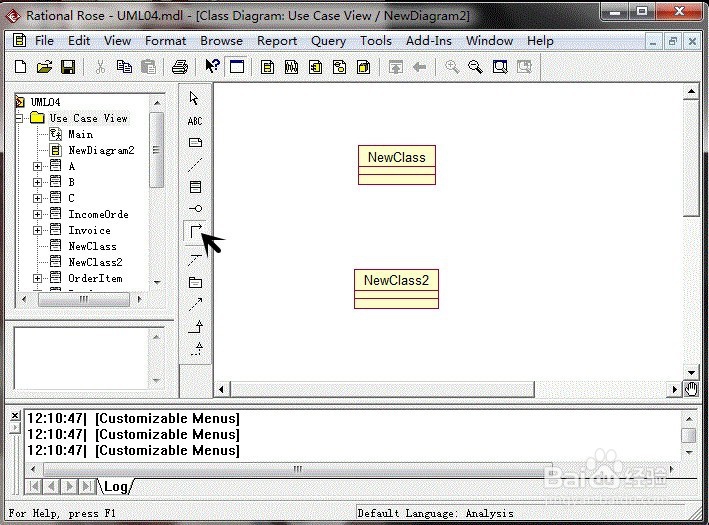

首先画表示聚合关系的空心菱形。点击如图所示的直线箭头图标，连接两个类
2/3然后选中线条右键，将弹出的菜单上的Navigable选项取消，勾选Aggregate。
3/3而画关联关系的无箭头直线，也是选中直线箭头图标连接两个类后右键，然后将弹出的菜单上的Navigable选项取消即可
注意事项记住画表示聚合关系的空心菱形时要取消Navigable选项，否则就会变成又有箭头又有空心菱形了
