这一节学习练习旋转切除命令，多的不说，直接进入主题吧.工具/原料more电脑SolidWorks2018方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

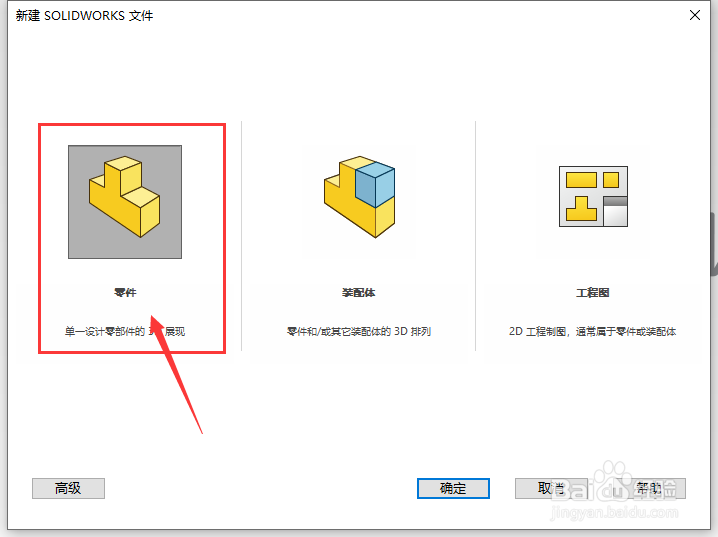

新建文件.用快捷键CTRL+N.新建文件，这里我建议，尽量用快捷键操作，这样能够加快建模速度，提高做事的效率.这一步完毕.

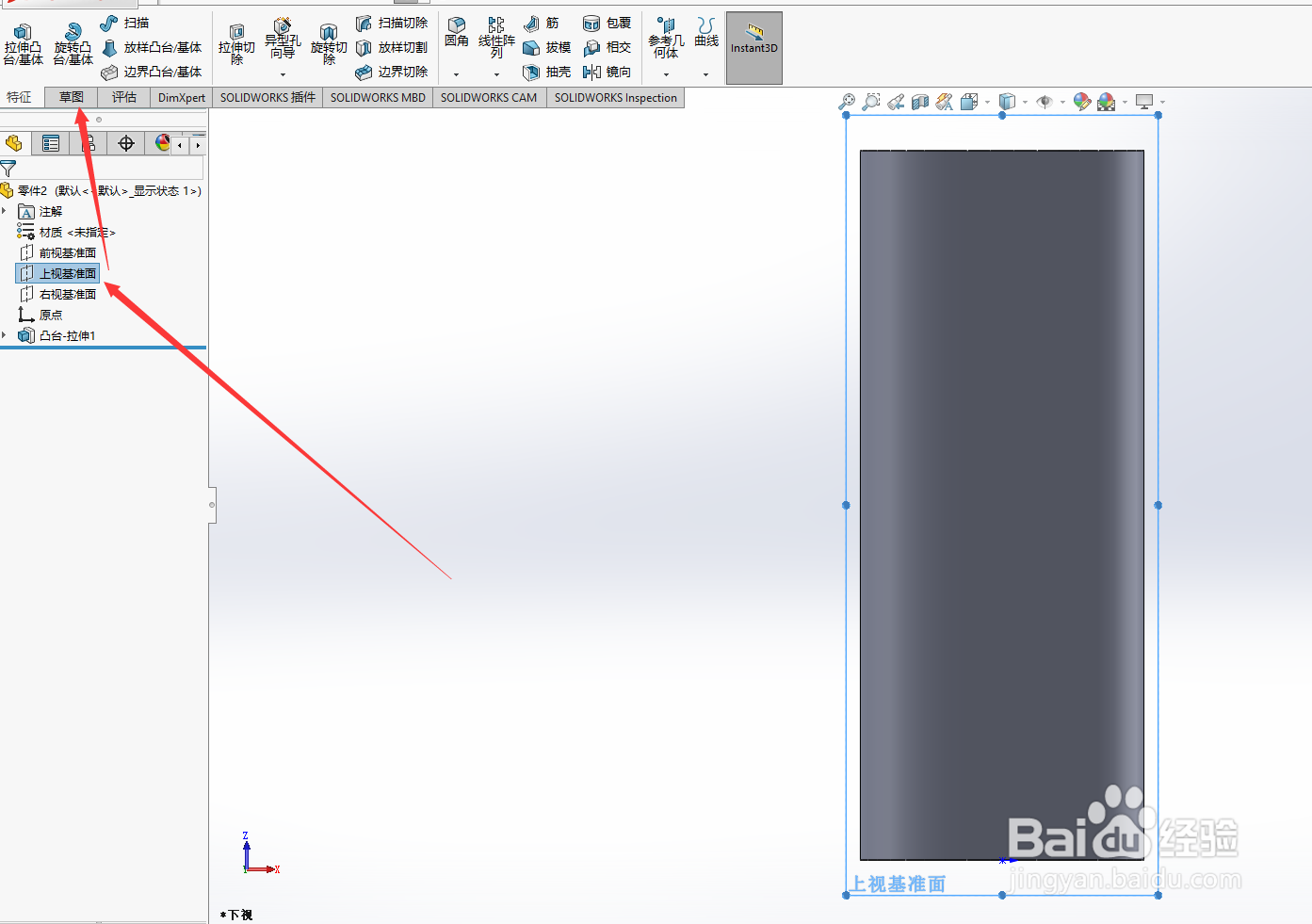

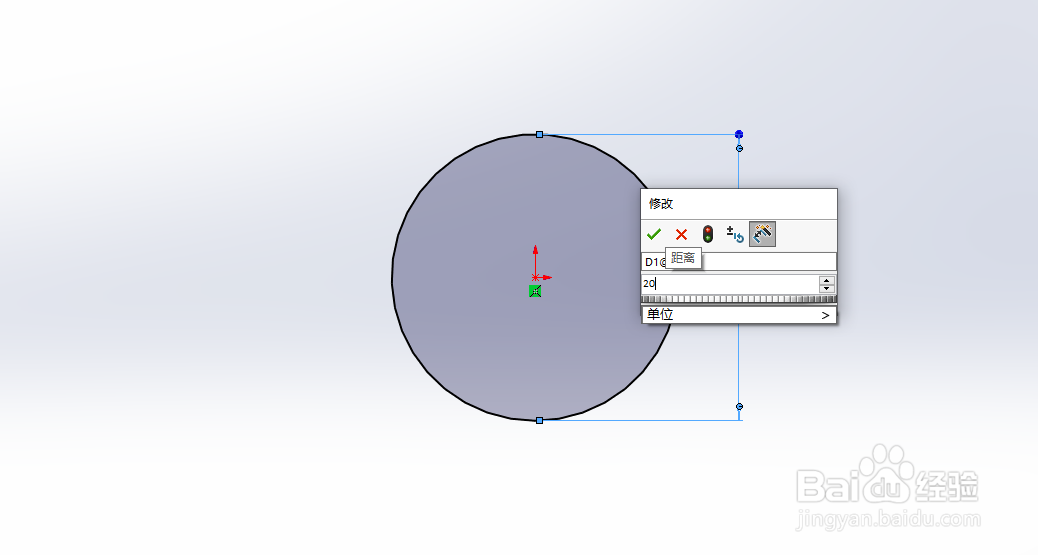

2/7绘制草图.点击草图面板上面的圆命令，之后选择上视基准面绘制一个直径为20mm的圆.这一步完毕.
3/7拉伸凸台基体.点击特征面板上面的拉伸凸台基体按钮。拉伸长度设置为50mm.这一步完毕.

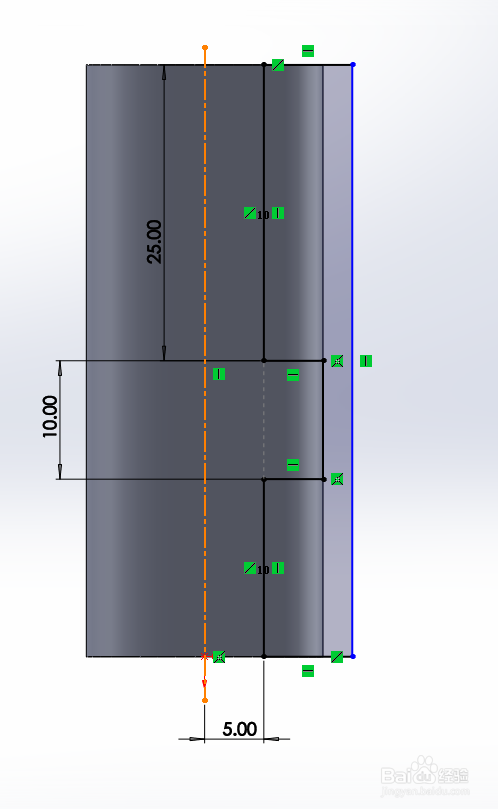

4/7绘制草图.选择快捷键CTRL+6.注意尽量使用快捷键，这样可以加快绘制图形的速度，提高办事效率。点击草图，选择直线和中心线。先绘制中心线，在绘制草图线，如图所示，这一步完毕.

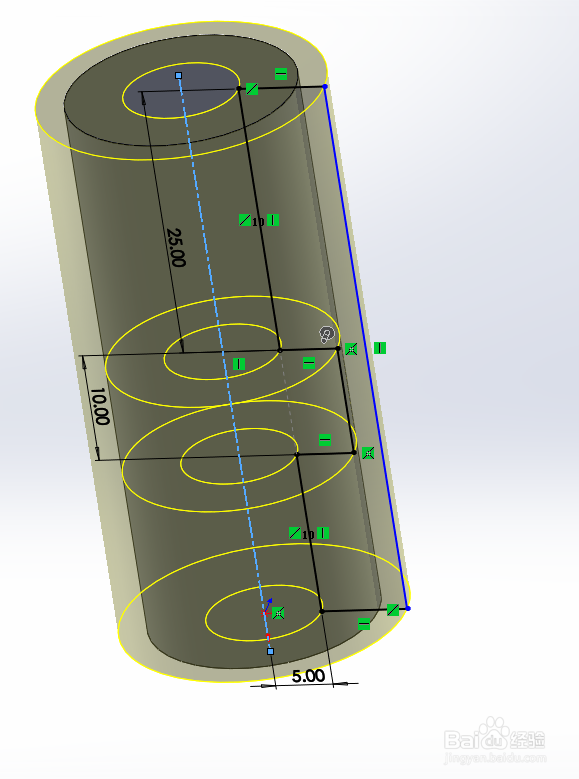

5/7旋转切除.绘制好草图之后，先不要退出草图状态，直接点击特征面板上面的旋转切除命令，如图所示，这一步完毕.

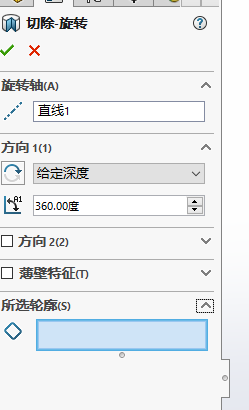

6/7参数设定.进入旋转切除命令之后，选择合适的参数，如下图所示，这一步完毕.

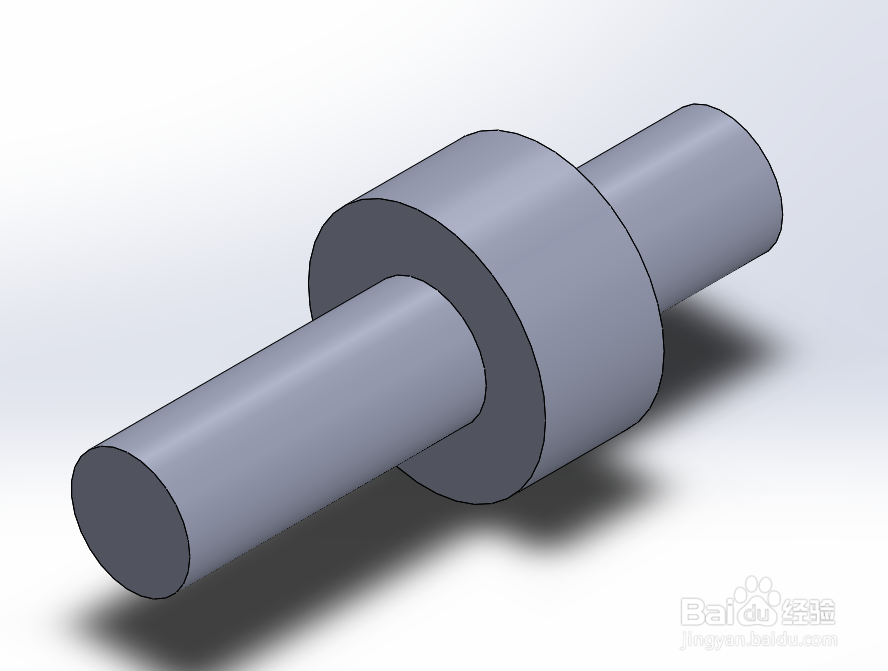

7/7成型.隐藏其他不需要的线条，调整角度，如图所示，阶梯轴就画好了
注意事项旋转切除用到的草图，必须超过实体的最外边线，不然会出现，切不干净的情况
