UG10.0模型中如何打开和关闭栅格？如下第一幅图是没有栅格的，如下第二幅图是打开栅格的。工具/原料more电脑UG10.0软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
菜单首选项栅格

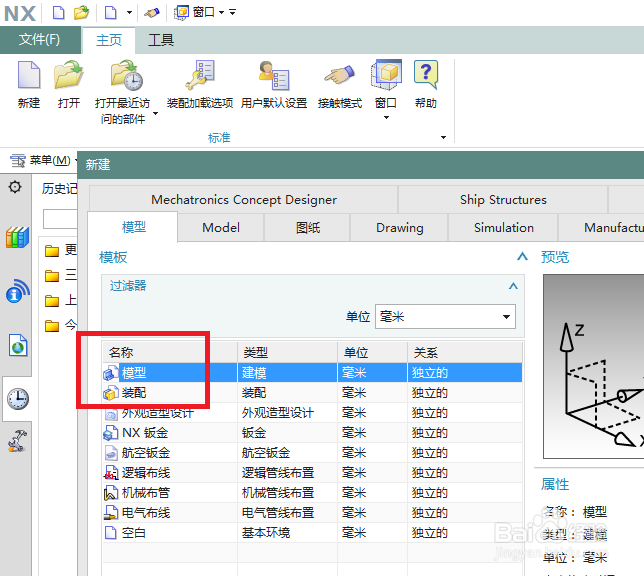

如下图所示，
打开UG10.0软件，
新建一个空白的模型文件。

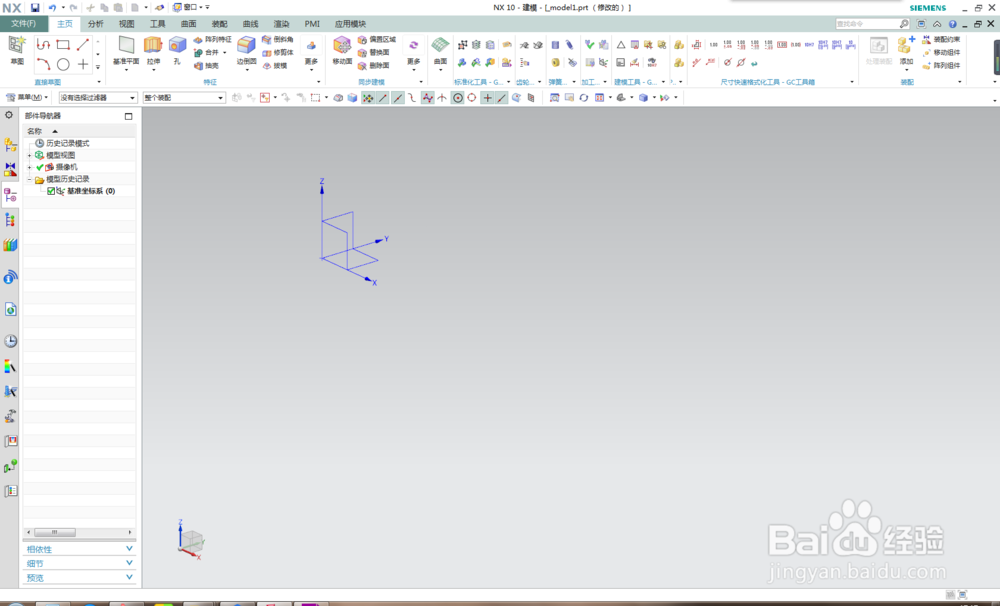

2/8如下图所示，
UG10.0软件成功的进入到三维建模状态，
可以看到默认的是没有栅格的。

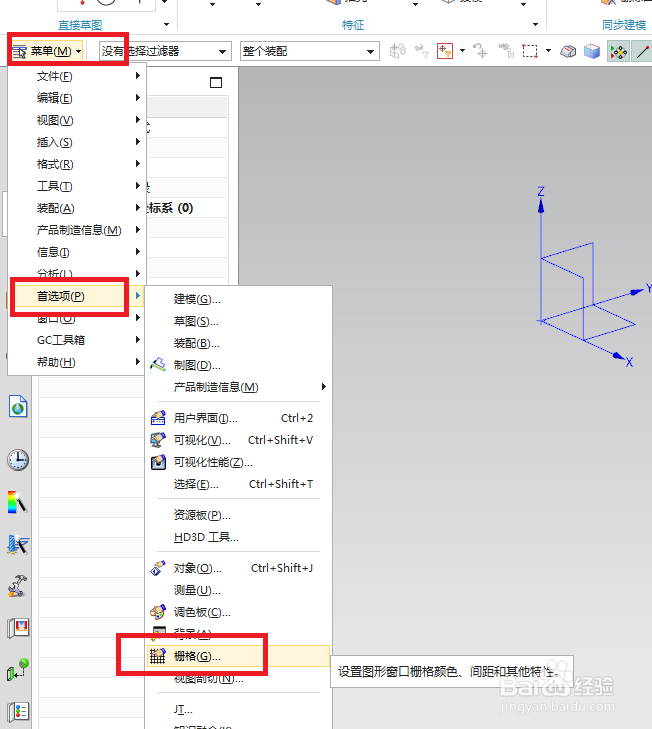

3/8如下图所示，
执行【菜单——首选项——栅格】，
打开“栅格”设置对话框。

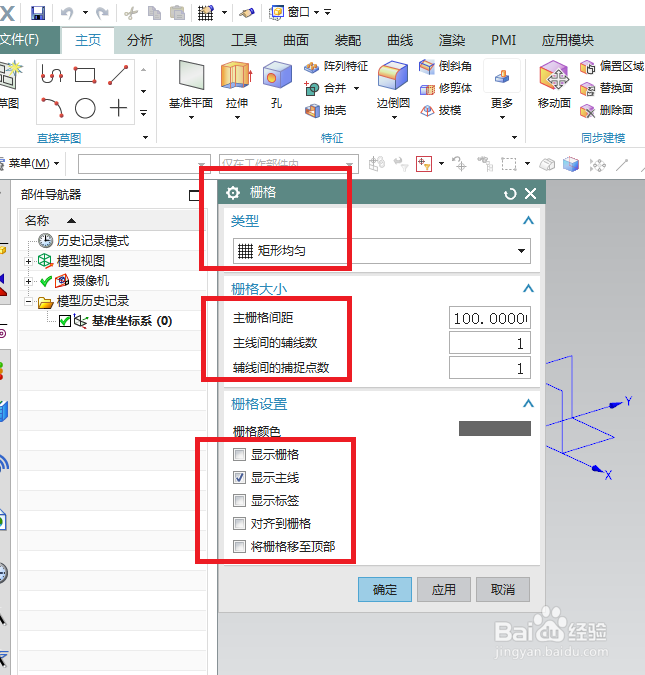

4/8如下图所示，
软件成功的弹出一个“栅格”对话框，
可以看到默认的栅格类型是“矩形均匀”，
然后是栅格的大小，也有默认的尺寸，
栅格设置中的“显示栅格”前面的复选框默认是空白的，
我们要打开三维模型中的“栅格”，只需要勾选这个复选框。

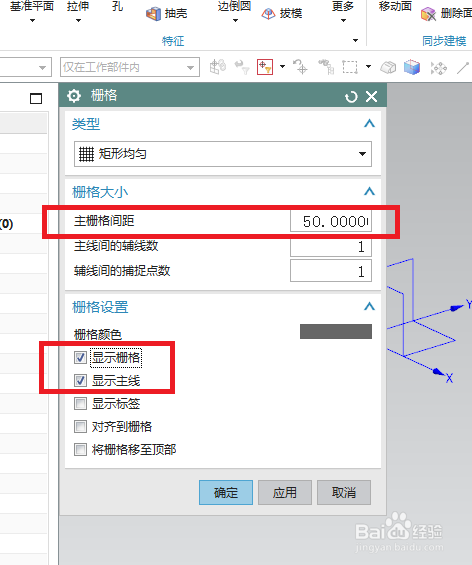

5/8如下图所示，
首先我们将“主栅格间距”改成50，
然后勾选“显示栅格”，
最后点击“确定”即可。

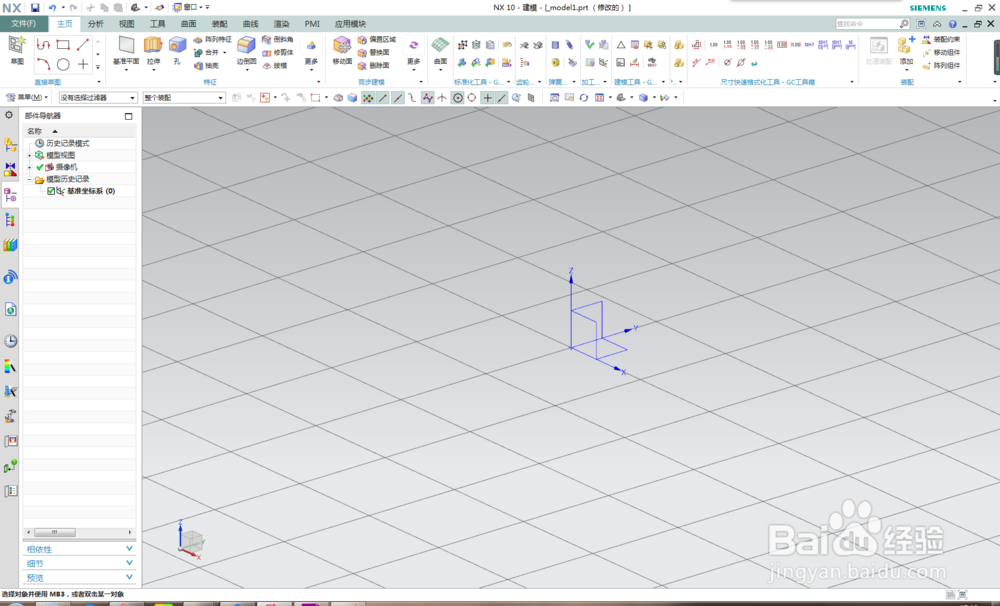

6/8如下图所示，
UG10.0的三维模型中成功显示出了“栅格”。
————
下面我们再演示“关闭栅格”。

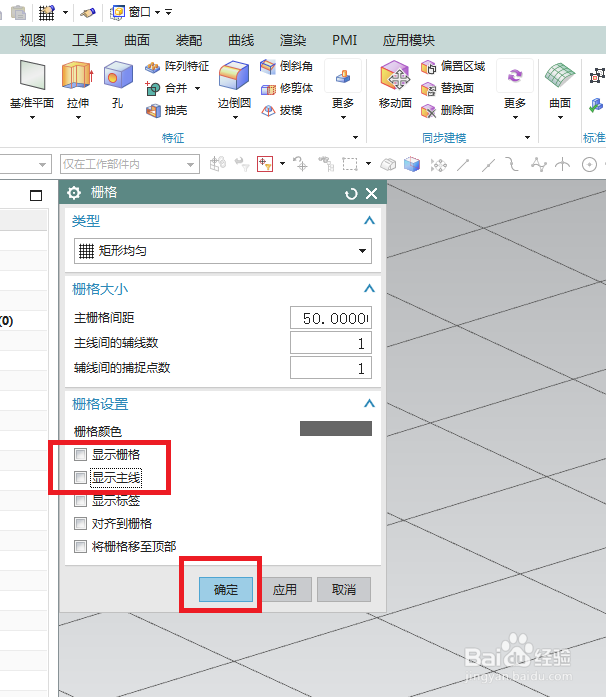

7/8如下图所示，
又一次执行【菜单——首选项——栅格】，打开“栅格”对话框，
然后取消“显示栅格”前面复选框中的√，
然后点击确定。
8/8如下图所示，
UG10.0三维建模中又回到了刚开始没有栅格的时候。
