想要把汽车电路修好，就要会看电路图，根据电路图来找故障，可以做到事半功倍，下面小编来说说怎么看别克汽车日间行车灯电路图。工具/原料more汽车电路手册方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

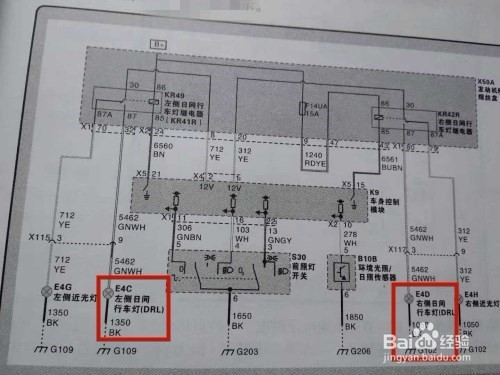

找到日间行车灯。
从电路图上可以看到有左、右两个日间行车灯，在电路图中并没有标注在一起，另外它们的接地点也不同，在日后维修中要注意接地点。

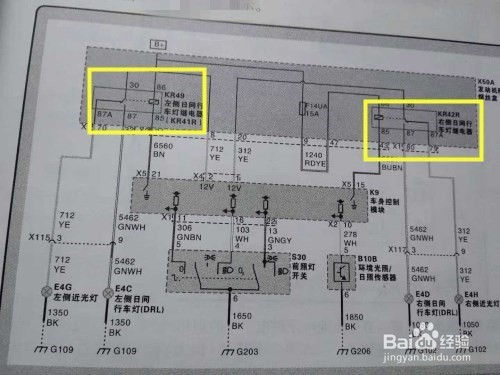

2/6日间行车灯继电器。
在电路图上可以看到有两个日间行车灯继电器，分别控制左右两个日间行车灯的电源，从图上可以看出是两个五插继电器，在实际维修中要注意区分。

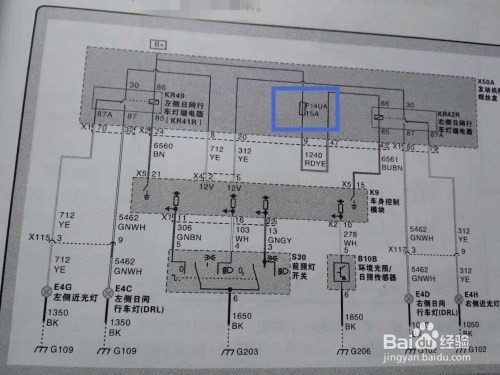

3/6日间行车灯保险丝。
在这个电路图上只能看到一个保险丝，而且只是控制右侧日间行车灯，当然暂不论它控制几个灯，遇到电路问题时，要想到先检查保险丝。

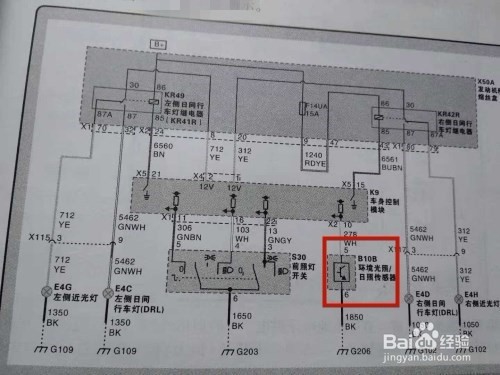

4/6环境光照传感器。
从电器图上可以看到有这个传感器，它的作用是来检测外围的亮度，当驾驶人员把灯光开关打在AUTO位置时，BCM通过采集传感器信号来决定是否控制日间行车灯开启。

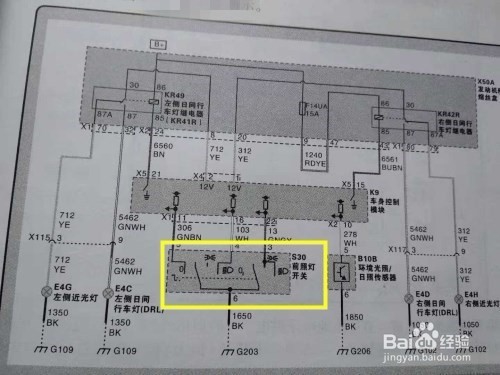

5/6灯光开关。
因为日间行车灯的作用是白天打开，也就是说当汽车启动后日间行车灯就会开启，当车主打开大灯时，日间行车灯就会熄灭。

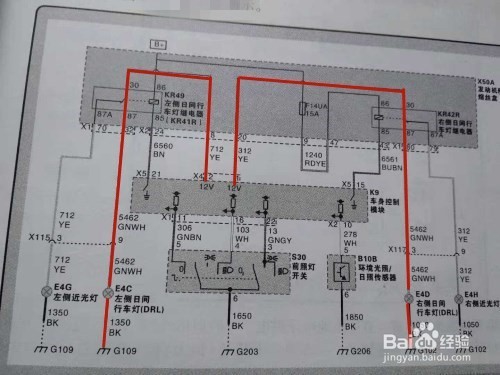

6/6BCM灯光电源控制。
从电路图上可看出大灯与日间行车灯的电源是由BCM来控制，而大多数汽车的灯光电源都由蓄电池直接供电，所以小编在这里要特别提出，在看电路走向时要注意起点。
注意事项个人工作总结。
如果对你有帮助，请为我点赞。
