当打开一张图纸后，为了观察图纸不同地方的细节或查看整体效果，我们经常需要滚动鼠标滚轮来放大和缩小图形，但有时滚轮滚几次后，突然图纸就无法放大和缩小了，在底部状态会提示已无法进一步缩小或已经无法进一步缩放，如下图所示。工具/原料more AutoCAD，浩辰CAD解决方法1/3分步阅读

如果出现图纸无法继续放大或缩小的时候，除了一些初学者外都应该知道解决方法，解决方法和简单:

输入RE，回车，滚动鼠标滚轮，我们就发现图形可以继续放大和缩小了，如下图所示。

2/3

但我们继续放大和缩小，到一定程度又会提示无法进一步缩小或缩放了，如下图所示。

3/3

RE是重生成（regen）的快捷命令，重生成是什么意思？为什么缩放到一定程度就需要重生成呢？

无法缩放的原因1/4

DWG或DXF文件中保存的是图形数据，比如图中有一个圆，文件中会记录圆心坐标、圆的半径，以及圆的颜色、线型等其他一些属性，但要将这些图纸文件中记录的数据转换成屏幕能显示的图形，这就需要一个数据转换的过程，也就是将图形数据转换成显示数据，这个过程就叫做重生成。

我们在打开图纸时实际分两个步骤，一是把图形数据读出来，二是将图形数据转换成显示数据（也就是重生成），有些CAD版本打开图纸的过程直接分成了两个进度条。大部分CAD版本打开图纸只有一个进度条，但我们打开有些图纸时还是可以清楚地看出处理是分两步的。

那既然开图的时候已经生成了显示数据，那为什么缩放到一定程度还需要再次生成显示数据呢？

2/4

有些图纸很复杂，图中线的数量级有的达到了百万，如果将所有这些图形的显示数据都计算出来，而且圆或弧都按最高设置来生成的话，显示数据将非常巨大，显示和操作将非常困难。为了提高显示和操作性能，CAD对显示数据进行了各种优化，通常只生成当前视图几倍大小的数据，图中的圆和弧会根据显示的大小来确定用于显示的多边形的边数，文字缩小到一定程度就会简化显示为方框，等等。我们可以用圆为例看看为什么需要重生成。

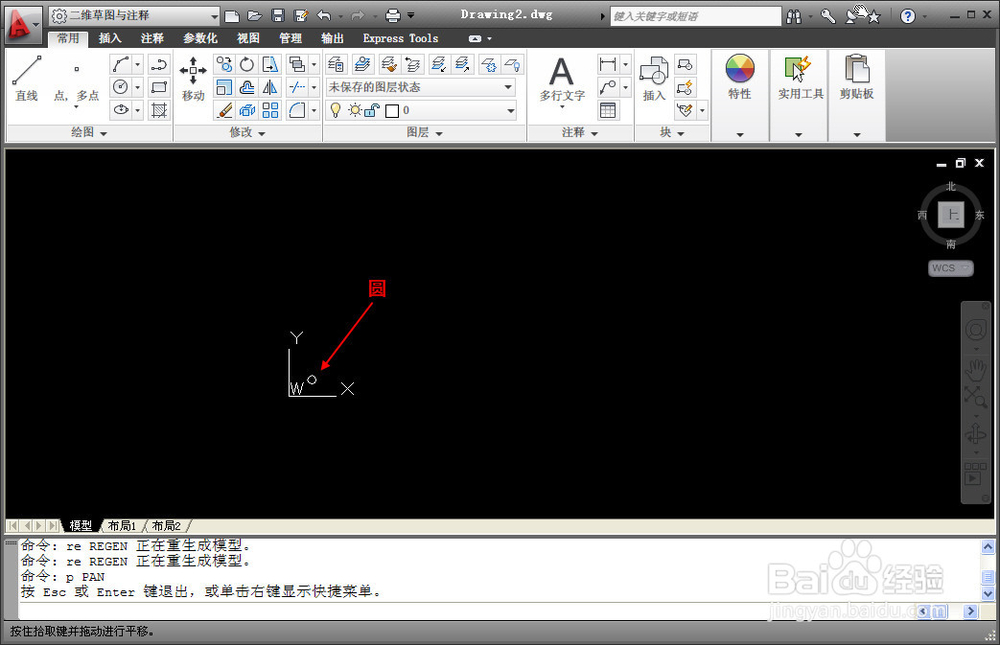

我们一张空图中画一个圆，然后不断缩小视图，中间可能需要输入几次RE，回车，继续缩放，知道圆看上去很小，如下图所示。

3/4

在这种状态下，输入RE，重生成，按当前的视图生成显示数据。

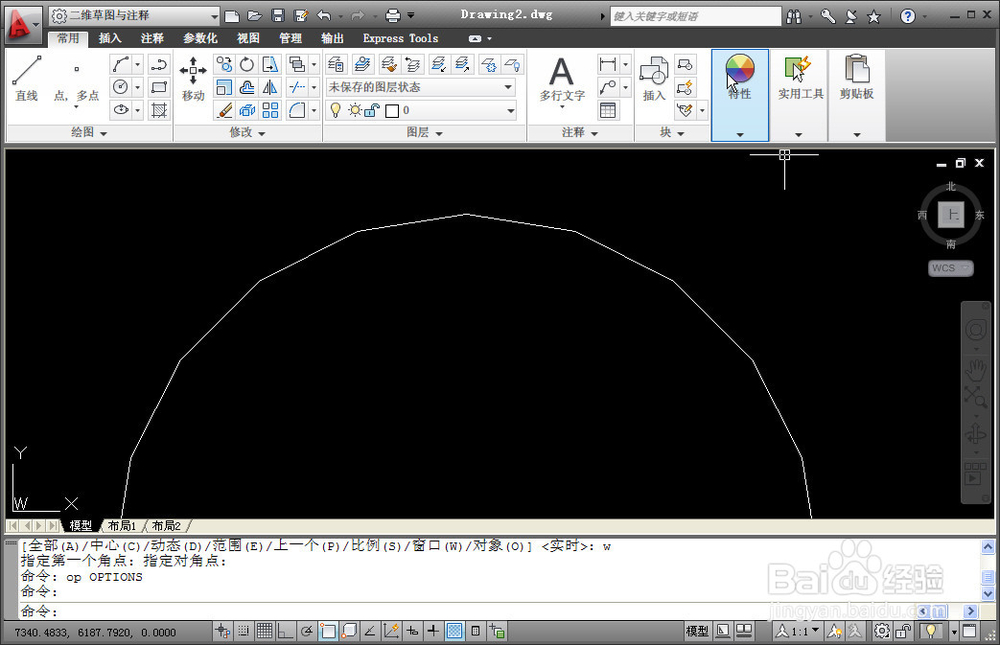

向上滚动滚轮，直到能清楚地看到圆变成多边形为止，如下图所示。

4/4

有不少初学者对于圆显示成多边形感到奇怪，并且将圆弧显示精度(viewres)设置得特别大，希望圆始终显示得是一个圆。其实这个没有必要，这个只是CAD显示优化的一种策略，并不会对图形数据或打印有任何影响。

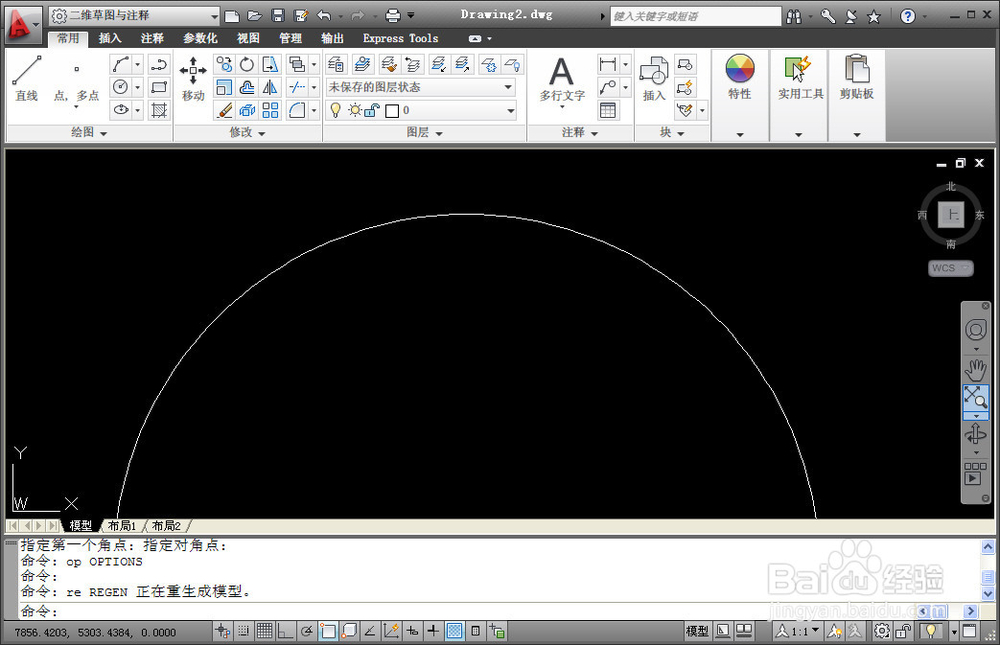

我们只需输入RE，回车，软件就会用更多的段数来显示圆，如下图所示。

小结1/1

这个问题的答案很简单，但知其然还要知其所以然，因此我把CAD经常需要重生成后才能继续缩放的原因跟大家讲了一下，希望对大家有帮助。

注意事项

以上技巧适用于AUTOCAD、浩辰CAD等类似的CAD软件
