拓普联合振荡波电缆局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。RT-OWTS-30KV电缆震荡波局放测试系统此装置为一体化式试验设备，小巧便于携带，现场连线非常简单，对于电缆试品的长度适应性也非常广泛。可以快速且精准的进行电缆局部放电诊断与定位。系统试验原理1/1分步阅读

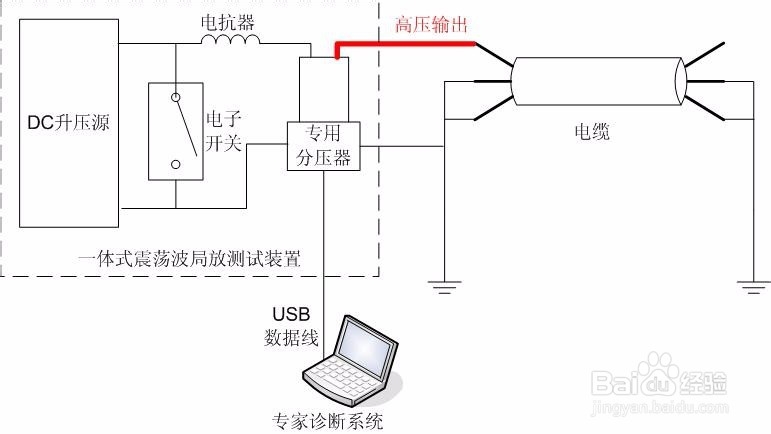

通过DC升压源进行升压，当电压升至测试电压时，闭合电子开关，使谐振电抗器和被试电缆形成逐渐衰减的阻尼振荡，通过专用分压器进行测量和反馈控制，使用专用软件可以将被测电缆及其接头的绝缘薄弱环节所发生的局部放电信号有规律的显示出来。通过波形数据分析，可以测出局部放电的放电量值及定位局部放电点的准确位置。并且通过软件可以控制阻尼振荡波形多次重复，从而可以更可靠验证被测电缆的绝缘缺陷。

电缆振荡波局部放电试验步骤1/6

电缆局放的校准

高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。

首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。

2/6

校准步骤：

1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；

2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。

3）选择相应的档位，打开校准器电源。

4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。

打开软件后，首页即是『电缆校准』界面，如下图所示。

3/6

振荡波局放测试

按上面电缆局放试验的连接图连好设备并检查无误，打开“升压软件”。正常情况下，应出现下图提示“端口打开成功”，点击『确定』，进入升压软件界面。若出现“端口打开失败”提示，需要检查USB连线与一体式主机连线，并重新打开“升压软件”，直到提示“端口打开成功”；

4/6

电缆检测

笔记本电脑进入测试软件，在完成电缆校准或载入已保存的电缆校准数据后，在电缆校准界面点击『电缆检测』进入电缆检测界面，如图所示。

5/6

数据分析

在完成电缆校准或加载已保存的电缆检测数据之后，在电缆检测界面上点击『当前数据分析』即可进入数据分析界面，如图。

6/6

编写报告

在完成数据分析或者加载了已保存的历史数据分析文件之后，点击数据分析界面的『生成报告』按钮，即可进入报告编写
