订阅Solidworks中的3D模型图转换成工程图的方法
来源：网络收集 点击： 时间：2024-02-18【导读】：
使用Solidworks建模完成后，是不能直接投入实际生产加工的，需要将3D模型转换成通用的工程图以便技术人员和加工师傅看得懂。工具/原料more电脑Solidworks软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

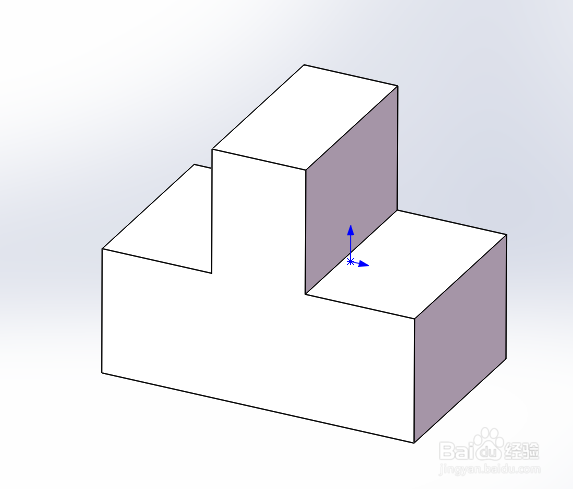

打开Solidworks软件，并打开一个已经建好的3D模型，如图所示。

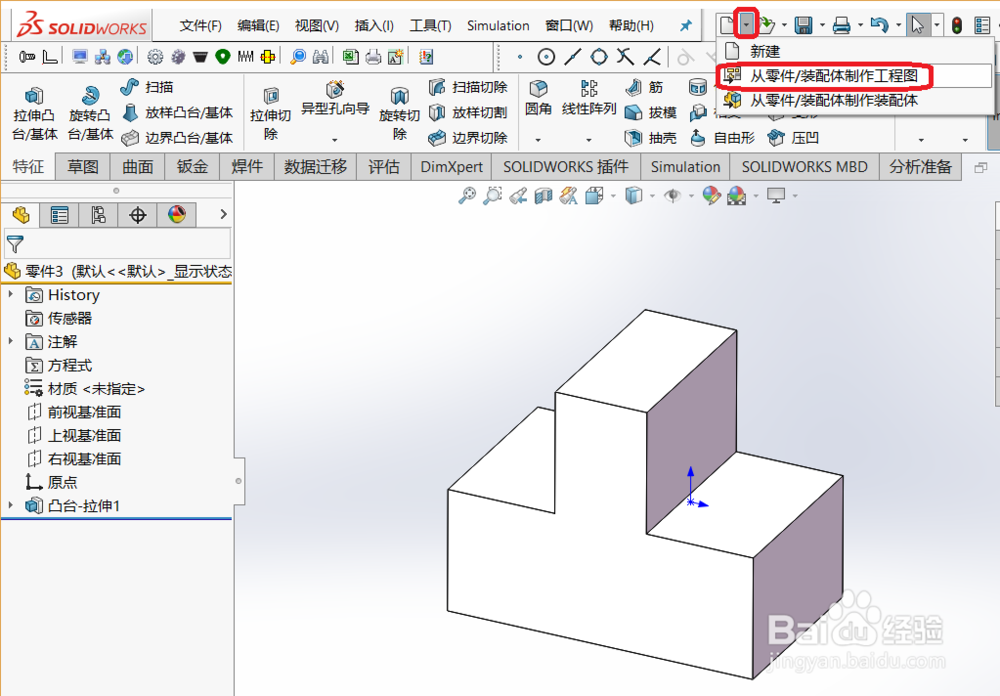

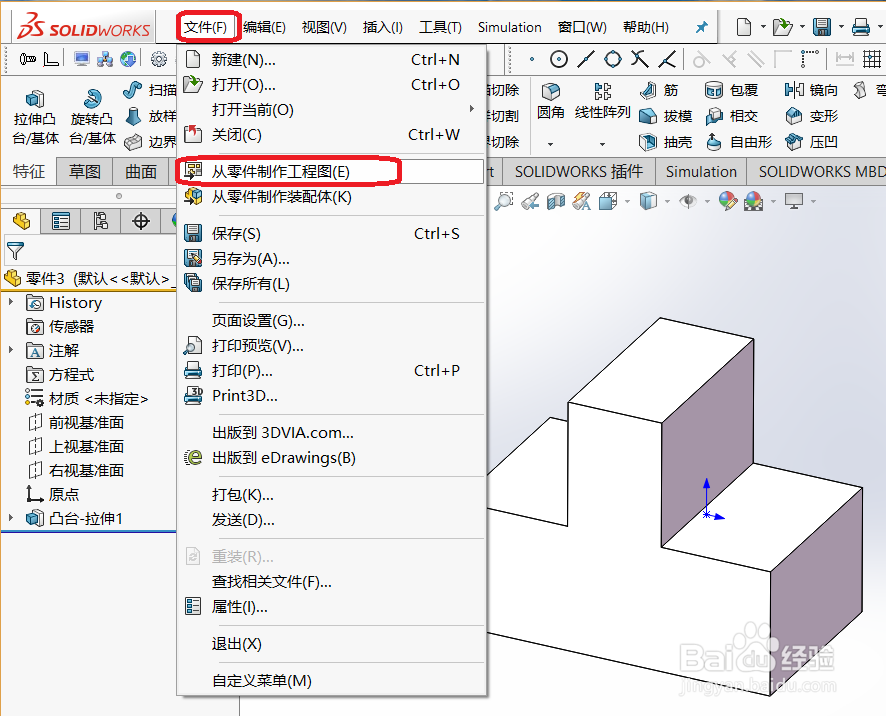

2/6转换成工程图。点击”文件---从零件制作工程图“或点击“新建按钮下拉的”从零件/装配体制作工程图“如图所示。

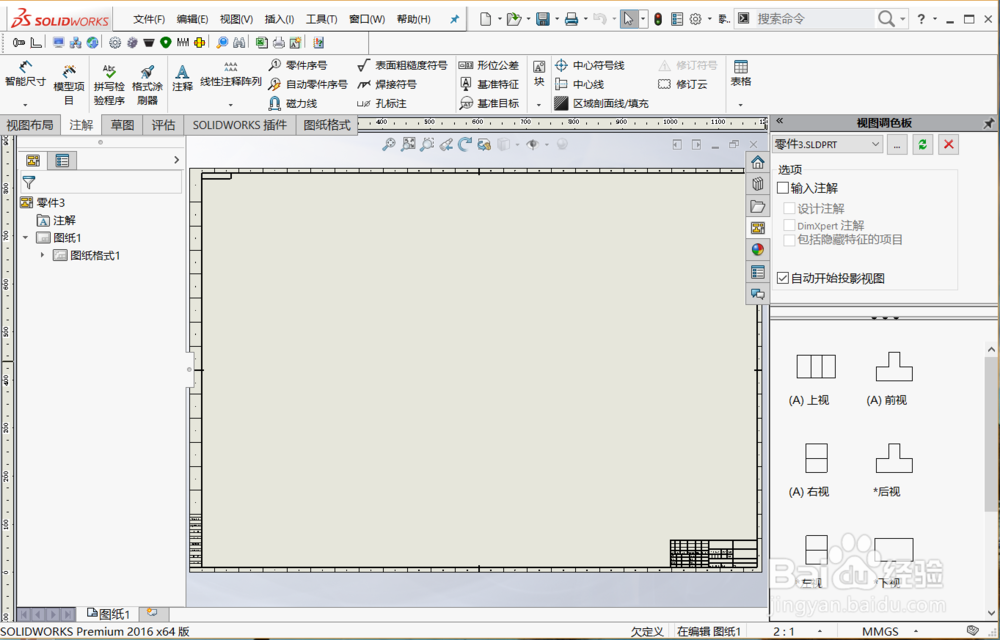

3/6在跳出的对话框中，直接点击“确定”按钮，从而进入工程图环境，如图所示。

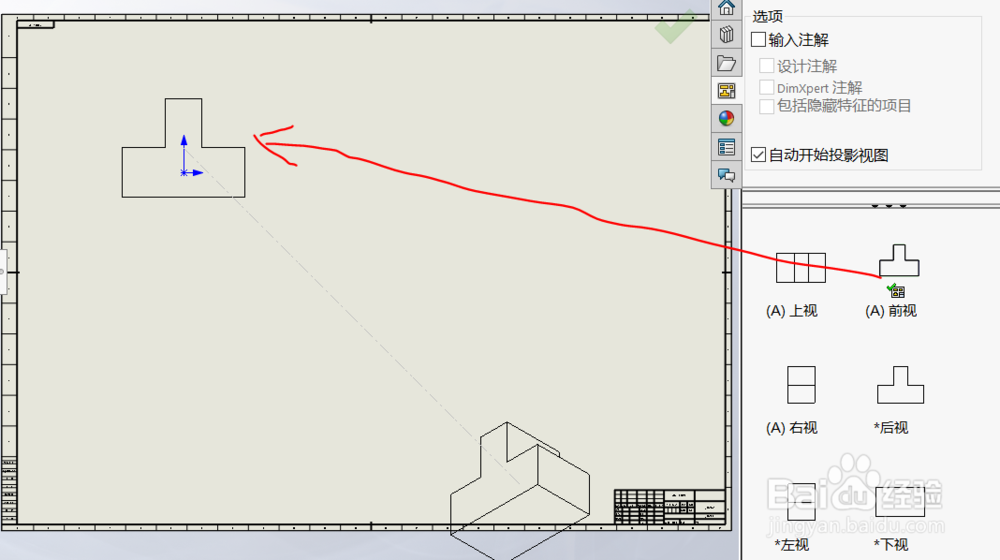

4/6布置三视图。左键点击并拖动右侧的“前视”视图（拖动其他也可以），放置至如图所示区域。

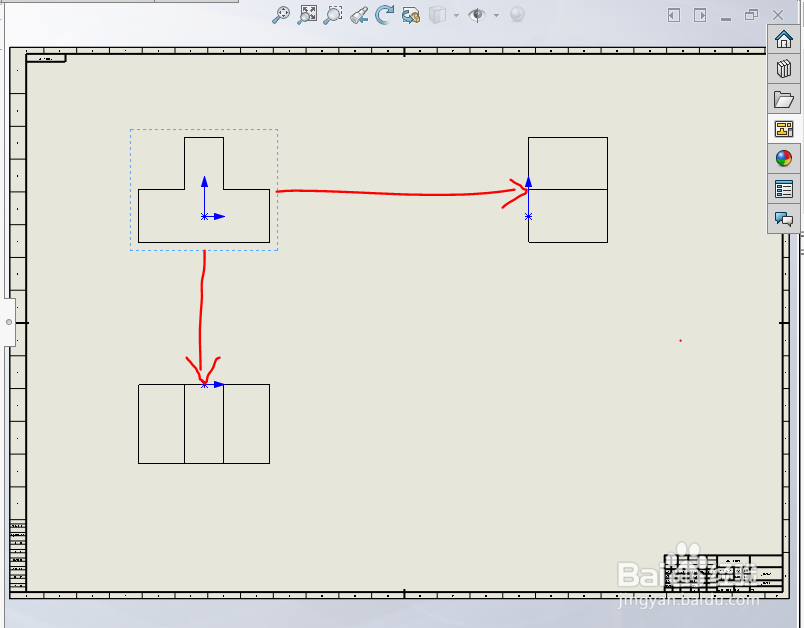

5/6前视图放好后，鼠标移动至视图正下方，系统会自动显示俯视图，点击鼠标左键放置，然后，鼠标移动至前视图右侧，并点击鼠标左键放置，至此工程图的三视图已经布置完成，如图所示。
6/6添加尺寸。利用“智能尺寸”命令，添加所需要的尺寸，添加尺寸方法同草图基本一致。
注意事项如有什么不明白的地方可以留言
欢迎您的收藏和关注
若对您有帮助，让您学习到知识了，请帮忙点击“投票”，谢谢您！
