    如何在CATIA中调整坐标面的大小

    来源:网络收集  点击:  时间:2024-05-05
    【导读】:
    在零部件的设计过程中,适当调整坐标平面的大小,便于在设计复杂零部件过程中寻找和应用坐标面。工具/原料moreCATIA V5R19方法/步骤1/5分步阅读

    打开CATIA,在菜单栏找到工具选项;

    2/5

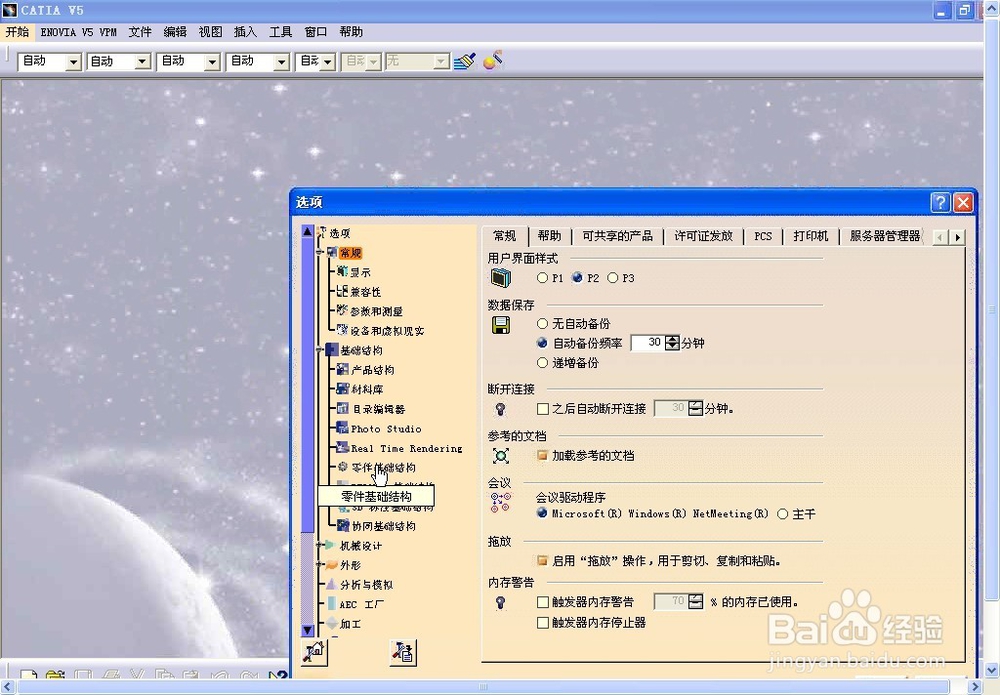

    在选项对话框的左侧树形结构图中选择基础结构零件基础结构;

    3/5

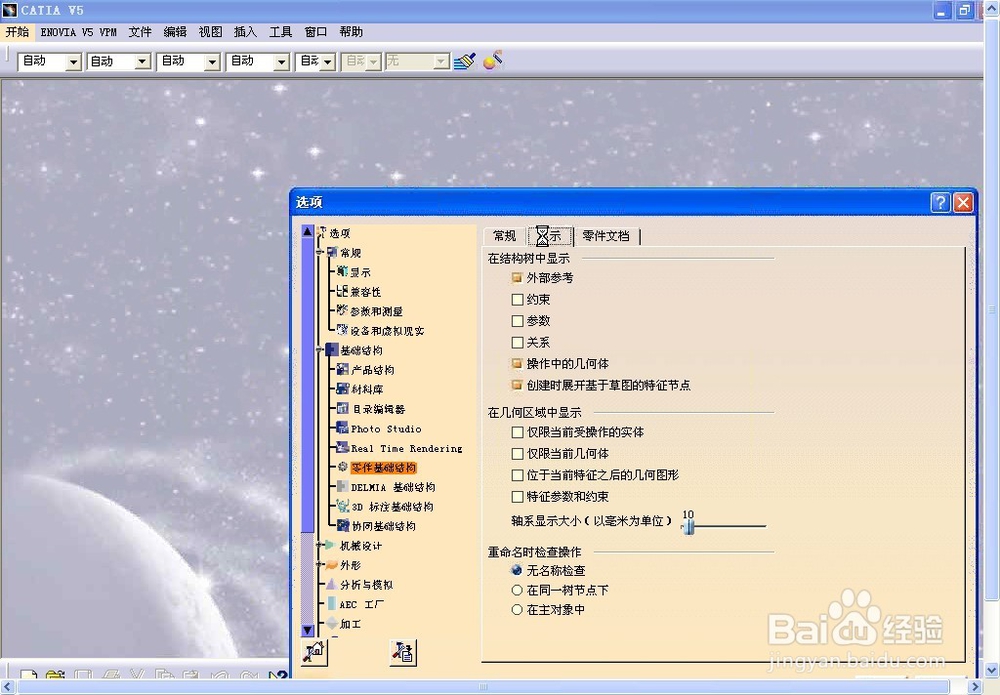

    在右侧选项中选择显示,并在对话框中找到在几何区域显示轴系显示大小,并左键拖动按钮调整数值至90,并单击确定关闭对话框;

    4/5

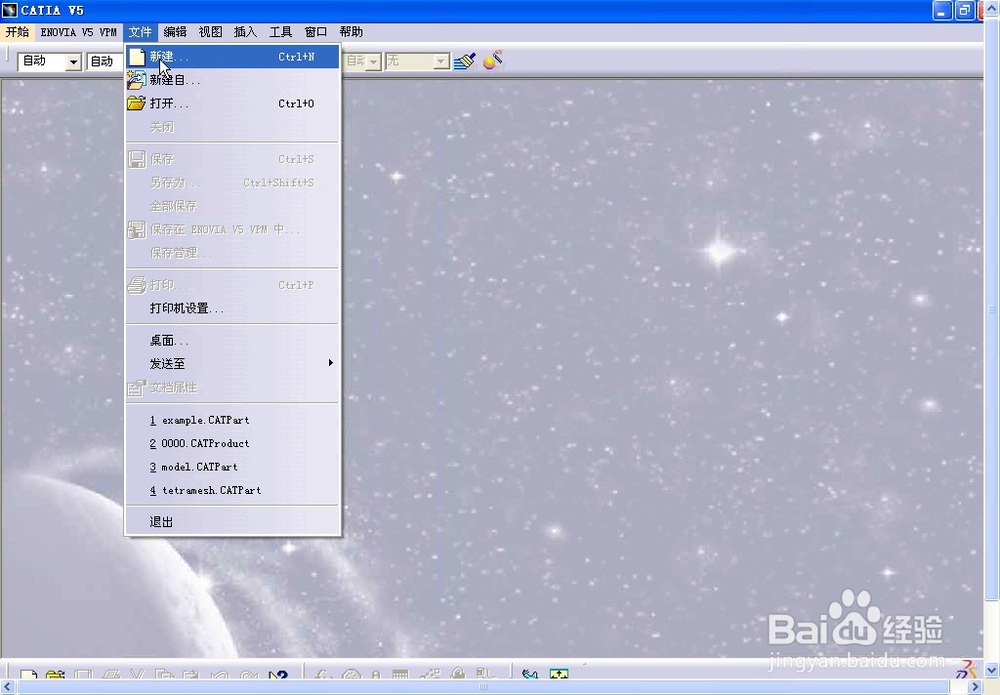

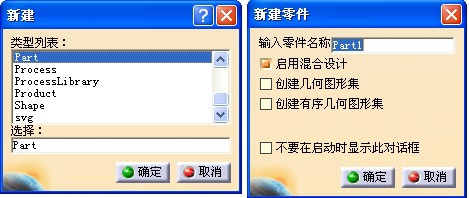

    在主界面上方菜单栏中找到文件新建,并在弹出的对话框中选择Part,输入新建零件名称Part1,单击确定;

    5/5

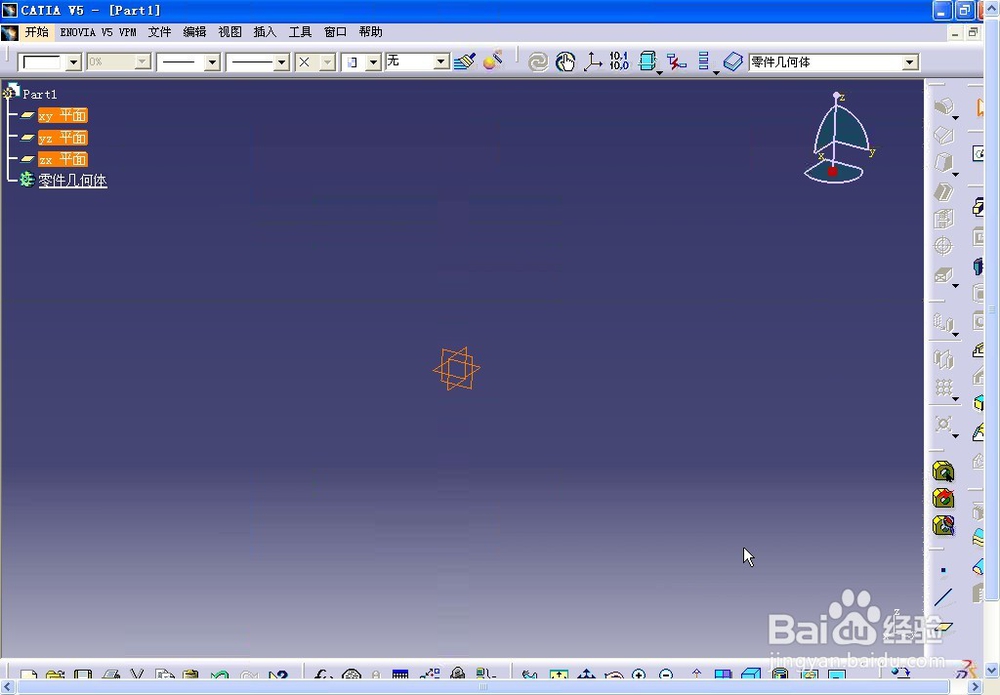

    完成对轴系的放大操作。

    注意事项

    本操作有视频教程,可点击详细观看;

    如有疑问,可在下方留言,本人尽快对问题做解答。
