Creo7.0钣金设计中包含几个不同的拉伸特征：钣金拉伸壁、钣金拉伸切口和实体拉伸。通过这个经验我给大家对比说明一下，每个拉伸特征的特点，相互之间的区别，以及在画图时如何使用。工具/原料morecreo7.0软件三维钣金模型方法1 Creo7.0钣金拉伸切口1/5分步阅读

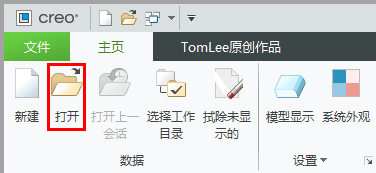

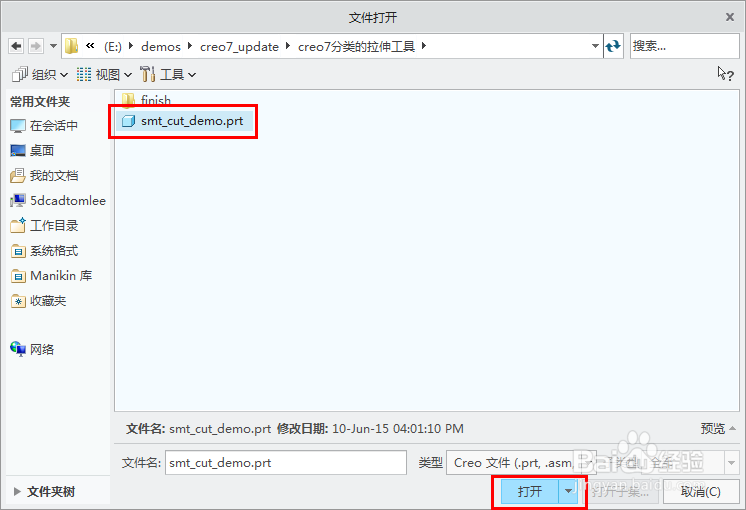

点击图标，打开现有钣金模型。

2/5

点击图标，启动钣金拉伸切口特征。

3/5

通过放置——定义...，选择一个平面定义草绘平面，或者直接鼠标左键选择一个平面定义草绘平面。

4/5

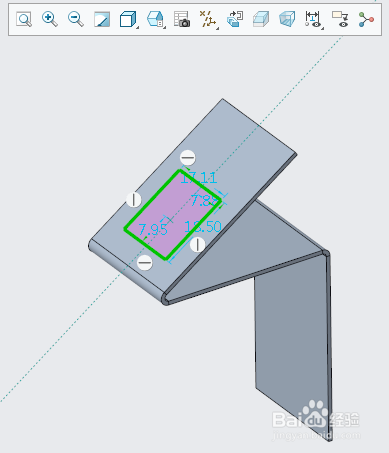

草绘画一个矩形

5/5

完成草绘创建一个矩形切口，钣金拉伸切口特征创建完成。

方法2 Creo7.0钣金拉伸壁1/5

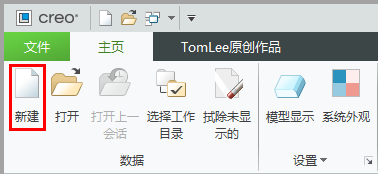

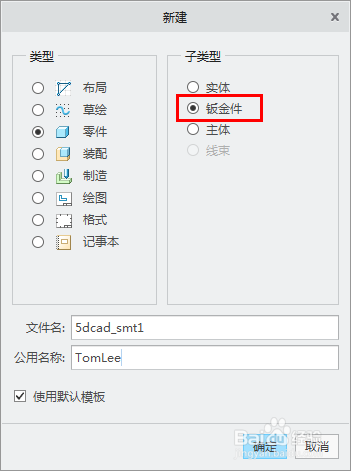

新建文件，创建一个钣金零件。

2/5

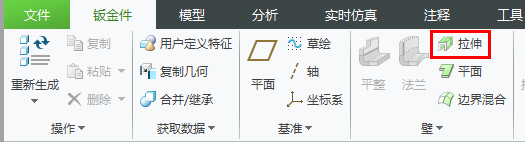

点击图标，启动钣金拉伸壁特征创建。

3/5

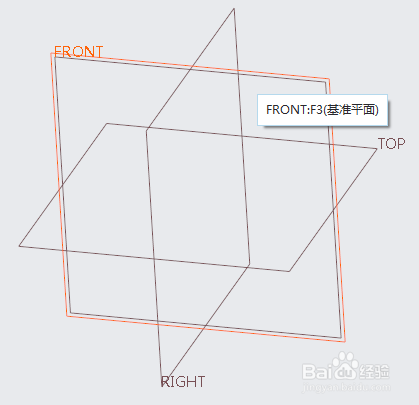

选择Front基准平面做为草绘平面

4/5

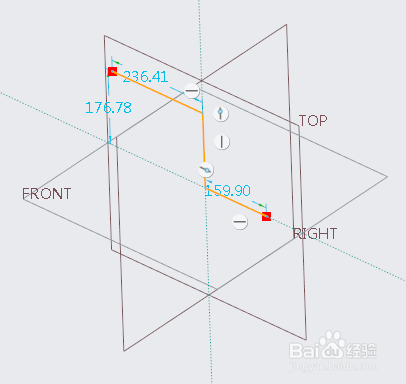

草绘一个开放轮廓

5/5

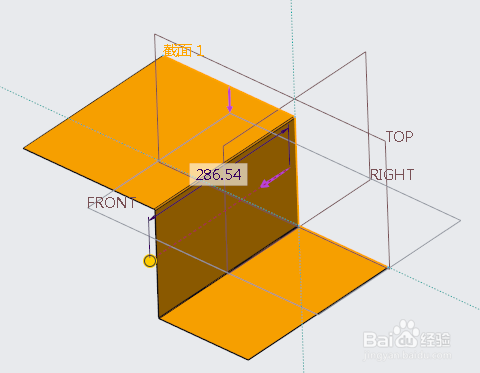

完成特征创建，获得一个钣金拉伸壁。拉伸壁特征经常都作为钣金建模的初始特征，画出钣金零件的第一个大的壁。

方法3 Creo7.0钣金设计中的实体拉伸 1/6

点击图标，打开现有钣金模型。

2/6

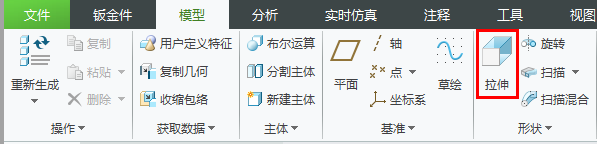

切换到模型选项卡，点击图标启动实体拉伸特征的创建。

3/6

选择平面进草绘，绘制一个矩形。

4/6

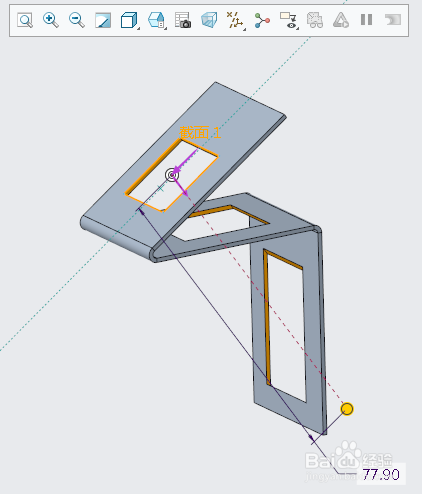

完成草绘，注意实体拉伸切除材料，在三个钣金壁上切出了矩形方框。

5/6

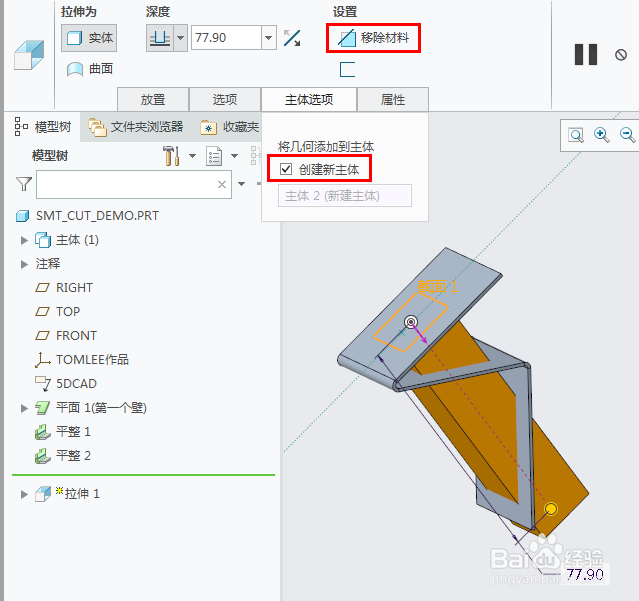

取消“移除材料”的选择，默认拉伸实体，主体项目中勾选“创建新主体”，会获得一个新实体主体。

6/6

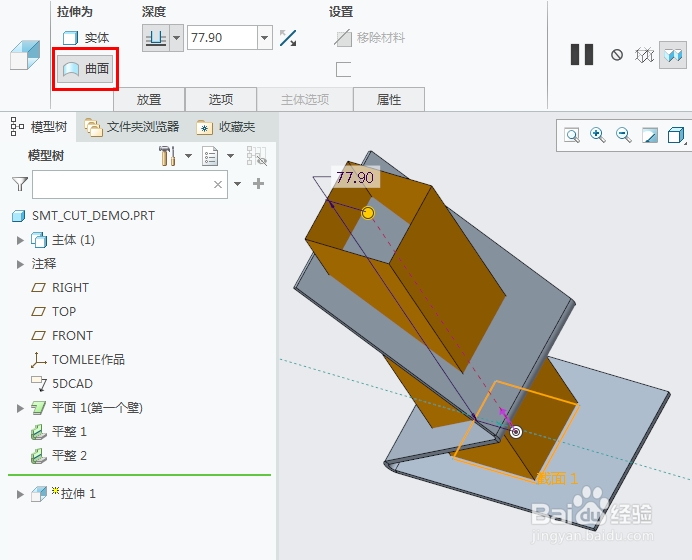

还可以选择曲面，创建一个拉伸面组。

所以实体拉伸可以获得结果最丰富，有实体和曲面，也可以选移除材料，帮助钣金完成需要的切料。

注意事项

以上界面来自creo7.0版本软件。

注意实体拉伸切口和钣金切口的不同。
