订阅如何在AutoCAD中绘制含10个相切圆的等边三角形
来源：网络收集 点击： 时间：2024-05-06【导读】：
绘制一个等边三角形，里面包含10个相切圆，下面介绍下其简单画法工具/原料more电脑AutoCAD软件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
注意事项

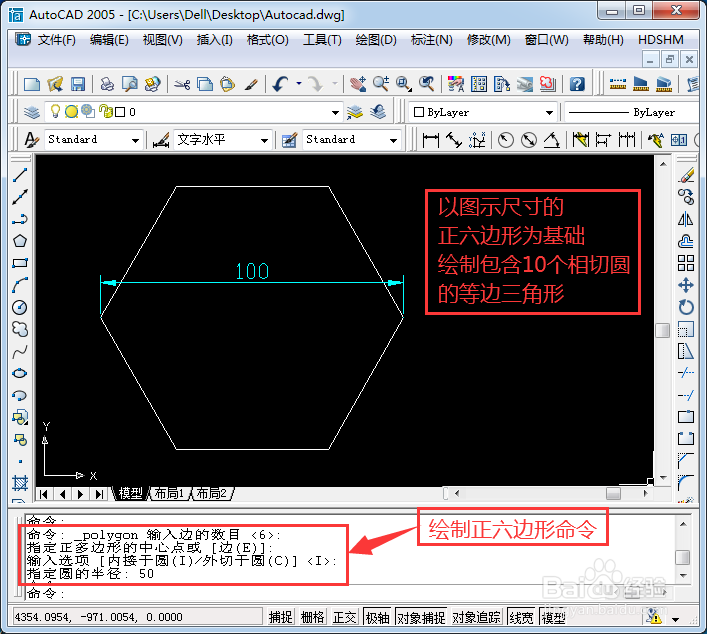

打开AutoCAD软件，绘制一个图示尺寸的正六边形

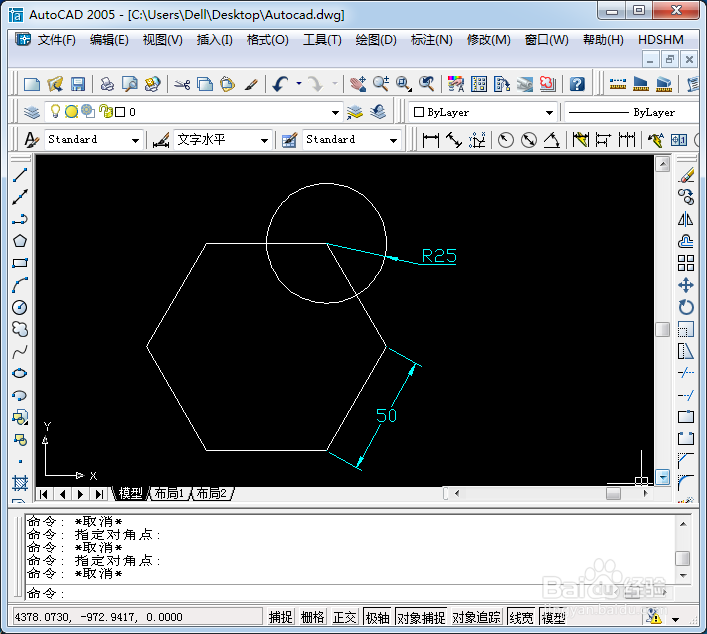

2/9以六边形的任意顶点为圆心，以六边形边长的一半25位半径画圆

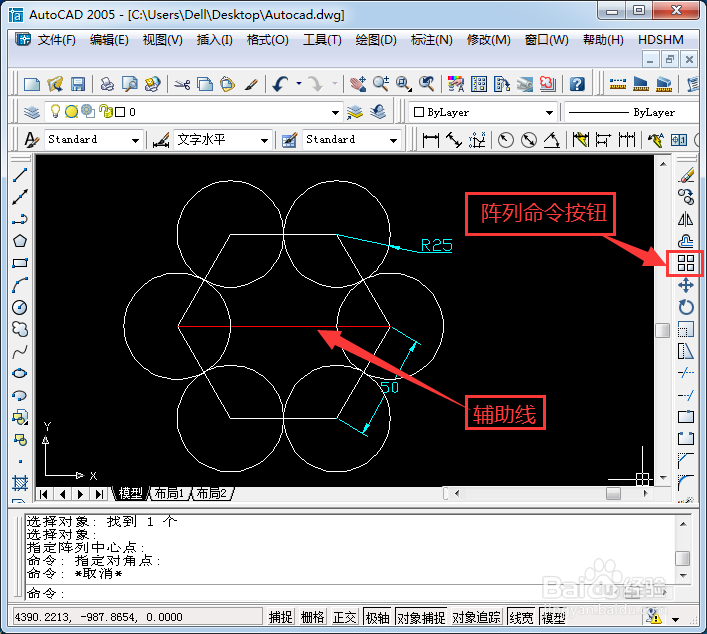

3/9绘制一条连接六边形左右顶点的辅助线，使用圆周阵列命令，将半径25的圆阵列为6个

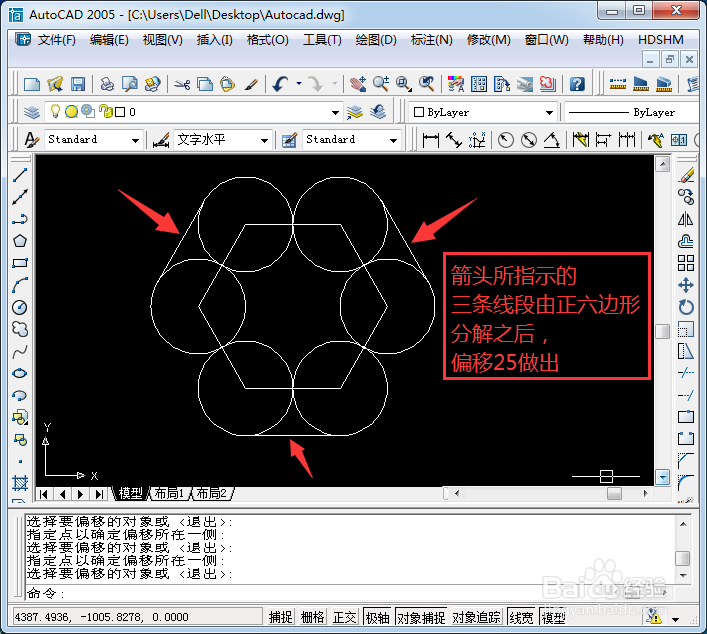

4/9将正六边形分解，把左上、右上、下方三个边分别偏移25

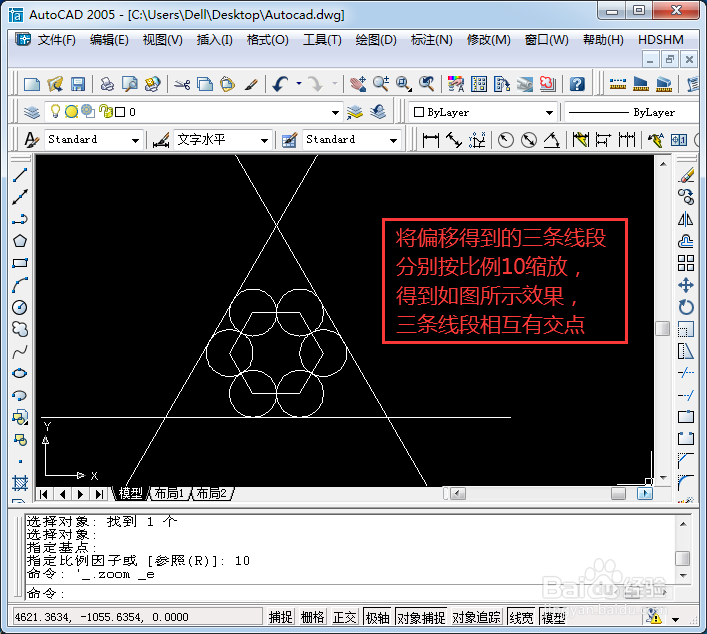

5/9将偏移得到的三条线段分别按比例10缩放，得到如图所示效果，三条线段相互有交点

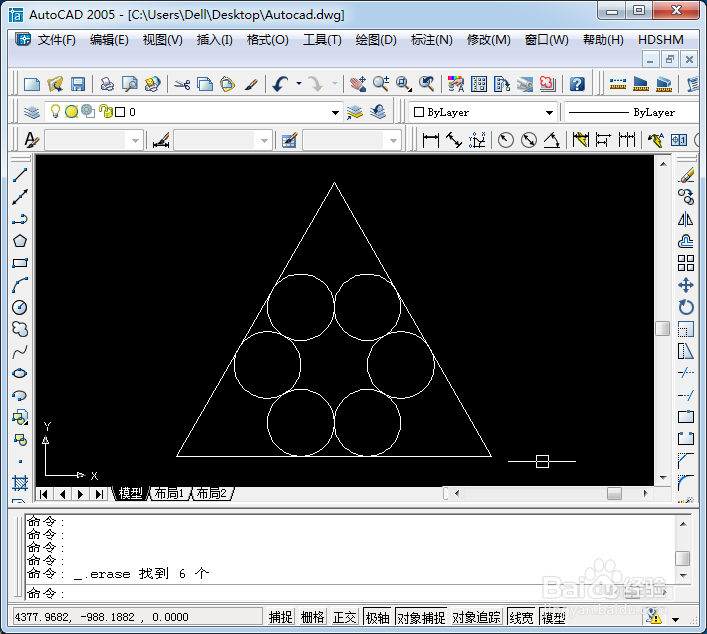

6/9裁剪三角形边界如图所示，并删除正六边形

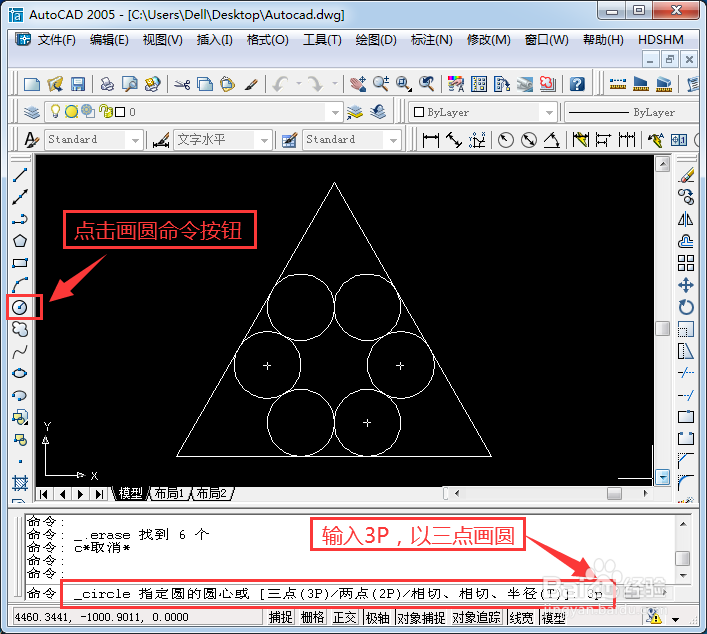

7/9点击画圆命令按钮，输入3P，即选择3点画圆方式，回车

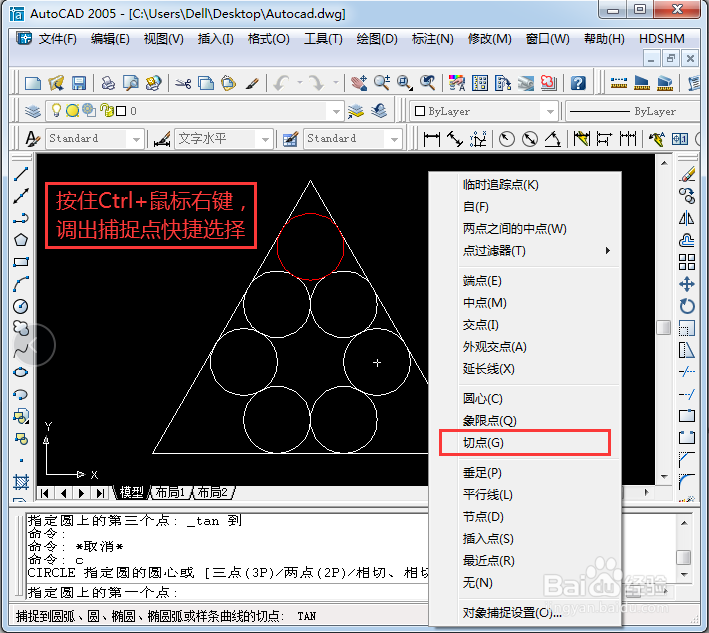

8/9以3点画圆，每一个点的选择，全部按住Ctrl+鼠标右键，调出捕捉点快捷菜单，选择切点，然后在图形中点击拾取的方式做

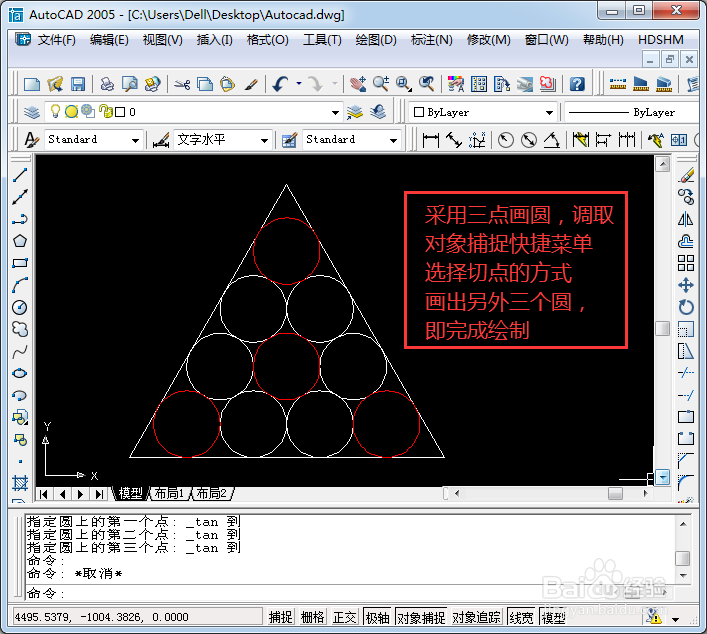

9/9采用三点画圆，调取对象捕捉快捷菜单选择切点的方式画出另外三个圆，即完成绘制
注意事项等边三角形内的相切圆需要使用拾取3个相切点的方式作出
等边三角形中画一个内切圆的方法也采用三点画圆方式，每个边的中点位置即切点位置
