SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。如何用solidworks旋转切除命令绘制实体？品牌型号：solidworks 2013系统版本：电脑方法/步骤1/5分步阅读

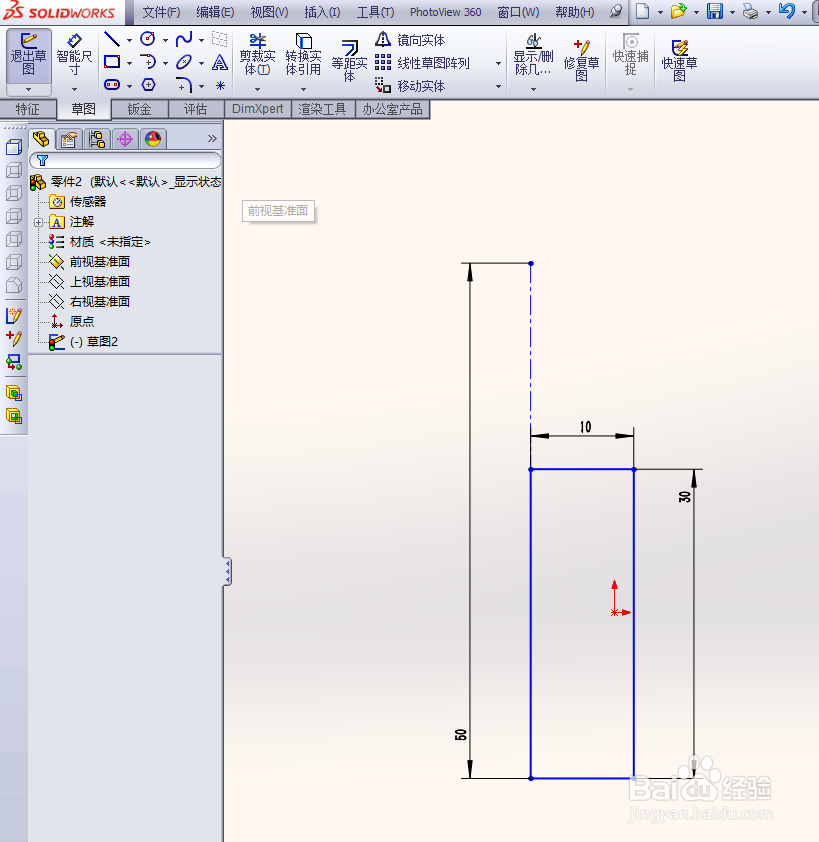

第一步，打开软件利用草图工具绘制一个矩形；

2/5

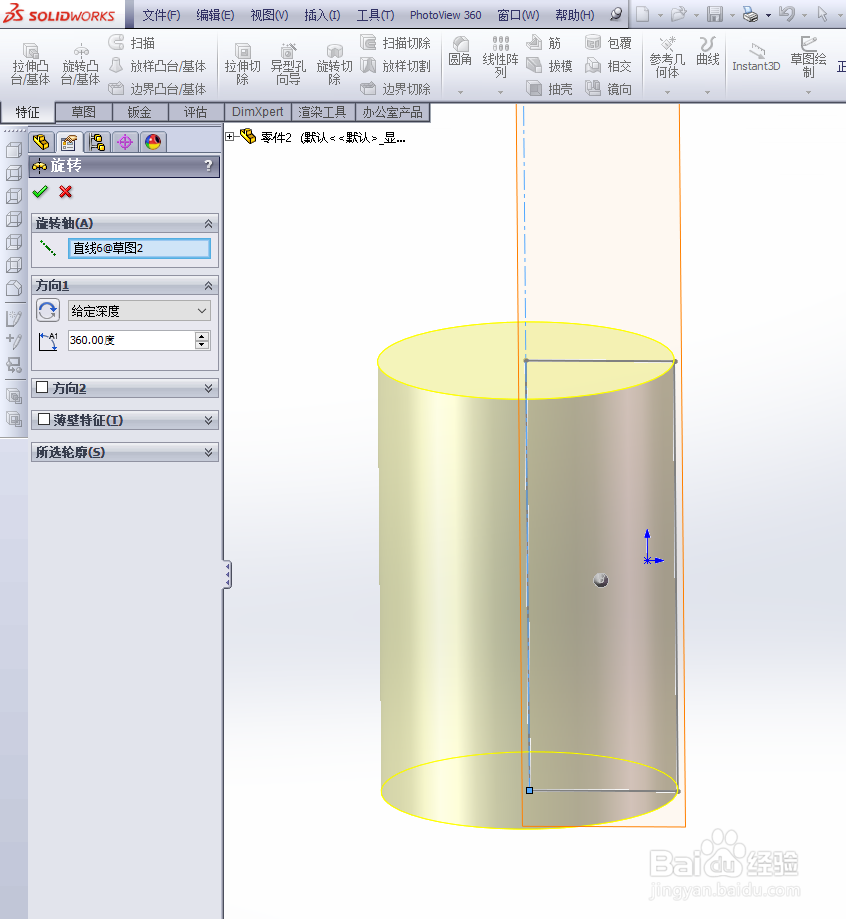

第二步，然后选择旋转凸台/基体命令，以构造线为旋转轴，矩形为横切面进行旋转；

3/5

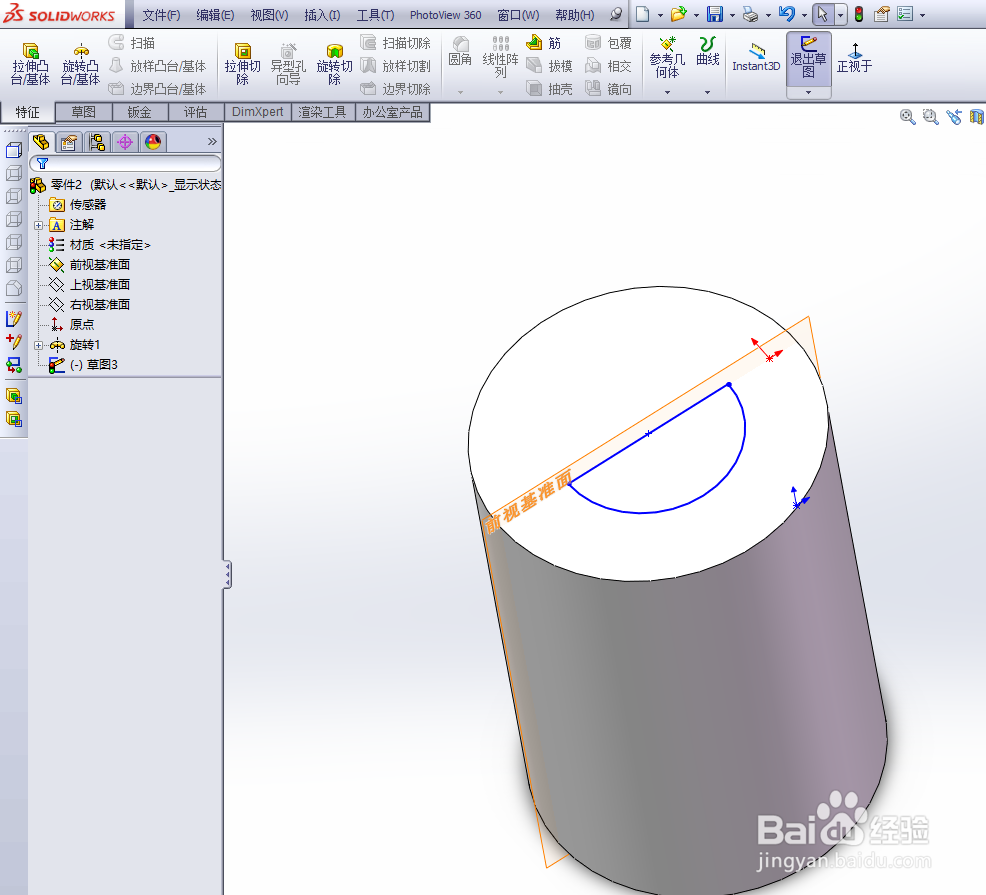

第三步，在圆柱的顶面上草图绘制一个圆，然后利用剪裁命令，剪裁成一个半圆；

4/5

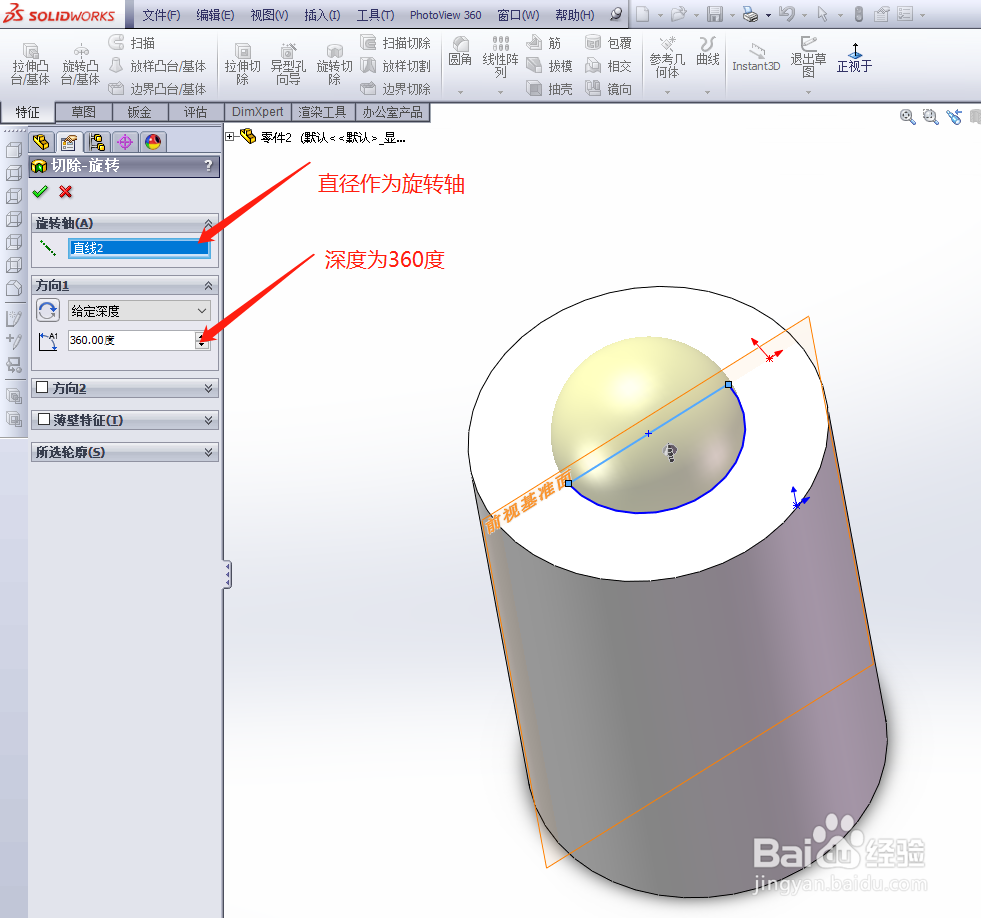

第四步，利用特征中的“旋转切除”命令，在圆柱的顶面切除，旋转轴为直径，横截面为半径面，深度为360°；

5/5

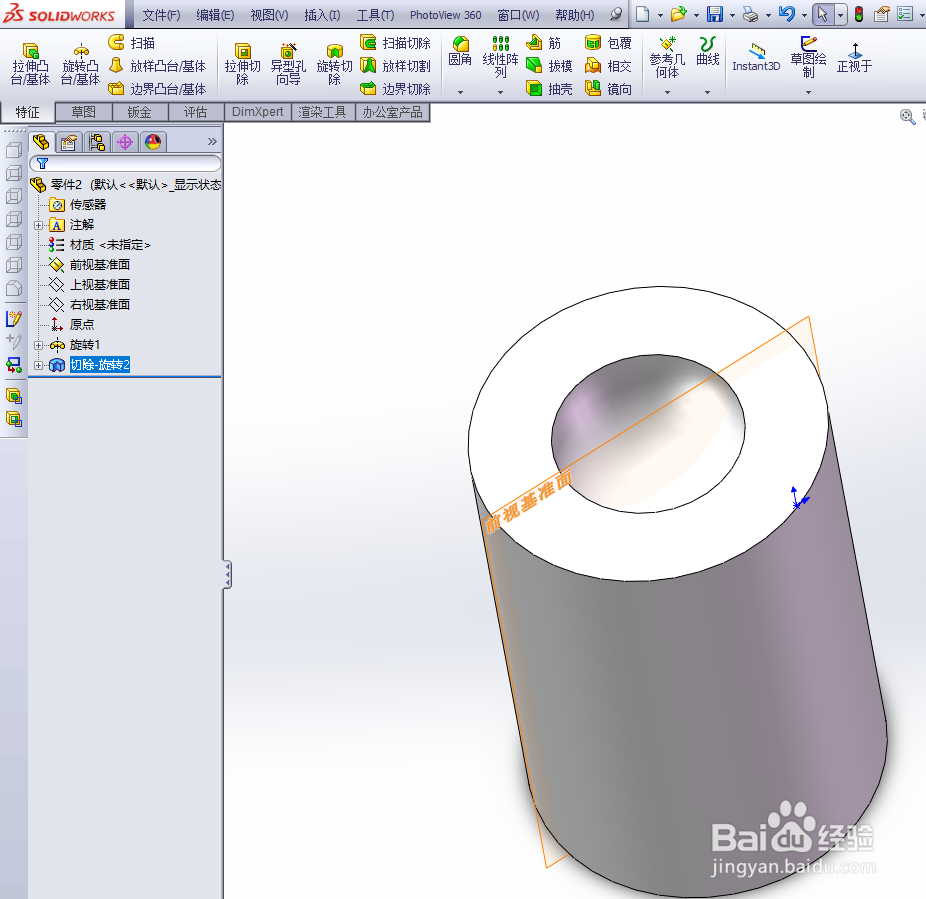

第五步，点击页面左上角的绿色对勾，圆柱体顶面半球旋转切除完成；

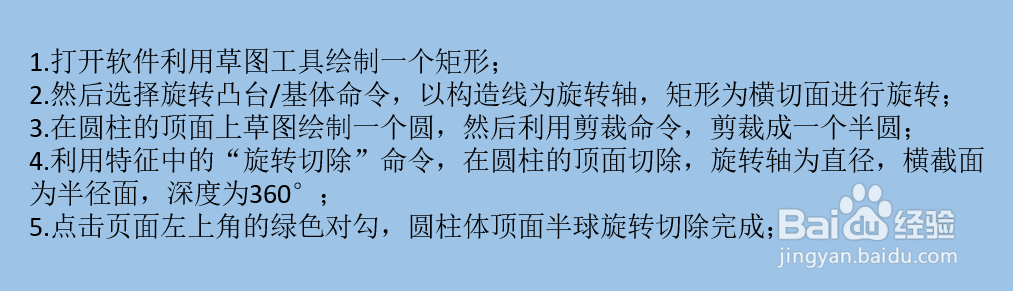

总结1/1

1.打开软件利用草图工具绘制一个矩形；

2.然后选择旋转凸台/基体命令，以构造线为旋转轴，矩形为横切面进行旋转；

3.在圆柱的顶面上草图绘制一个圆，然后利用剪裁命令，剪裁成一个半圆；

4.利用特征中的“旋转切除”命令，在圆柱的顶面切除，旋转轴为直径，横截面为半径面，深度为360°；

5.点击页面左上角的绿色对勾，圆柱体顶面半球旋转切除完成；

注意事项

以上是SolidWorks用旋转切除命令绘制实体的方法，希望对你有所帮助！
