本经验针对有Protel99基础知识的同学，如:已经知道footprint(封装)是啥，以及sch内元器件已经填入封装。以上已经完成的，导入步骤才可以顺利执行；请细看以上所述，如有不懂请私信小编。工具/原料more默认sch你已经写入footprint（封装）pcb有对应的封装库方法/步骤1/6分步阅读

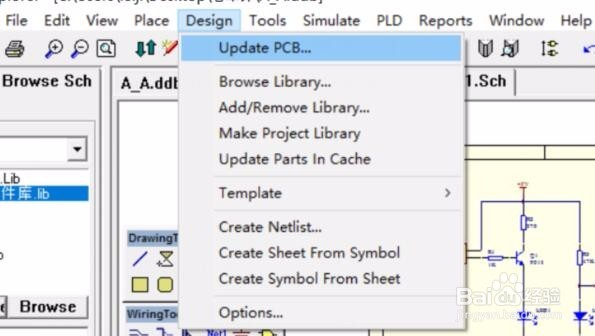

在.sch界面下选择：Design-Updatepcb,如图中所示；

2/6

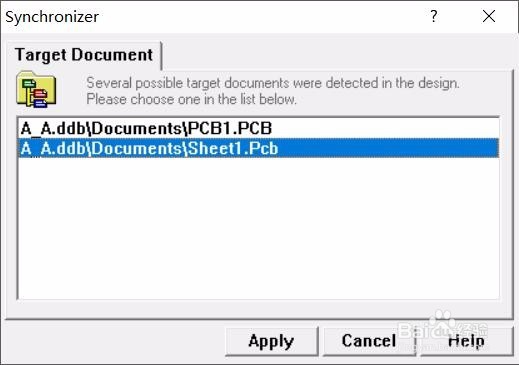

选择你要导入哪个.pcb文件下；（小编新建了两个文件.pcb文件，选择第二个导入）

3/6

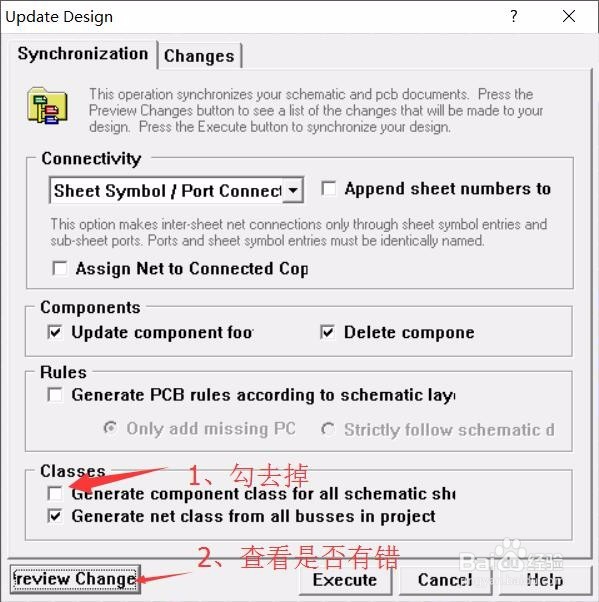

按图中说明，把第一个勾去掉后，选择：Preview change

4/6

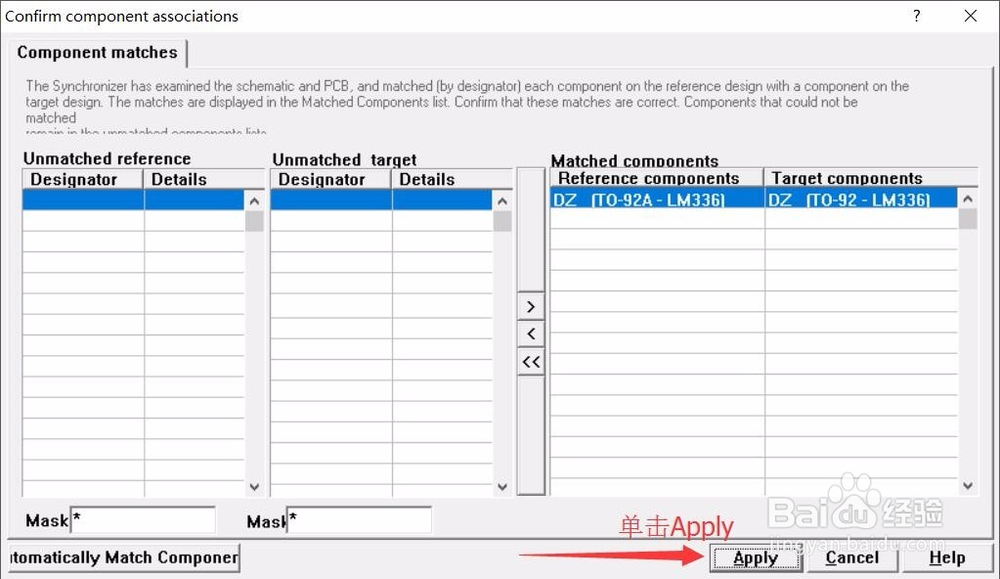

这里可以查看到你的元器件连接对应的角；（如果没跳出该图，查看下一步骤）

5/6

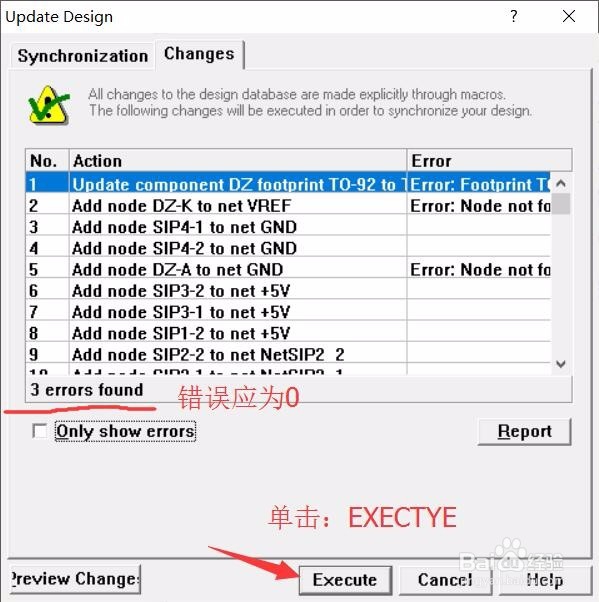

有些同学会直接跳出下面这副图，记住这里的错误要为”0“才说明你的PCB连接线没有导入错误，否者可能会出错。

6/6

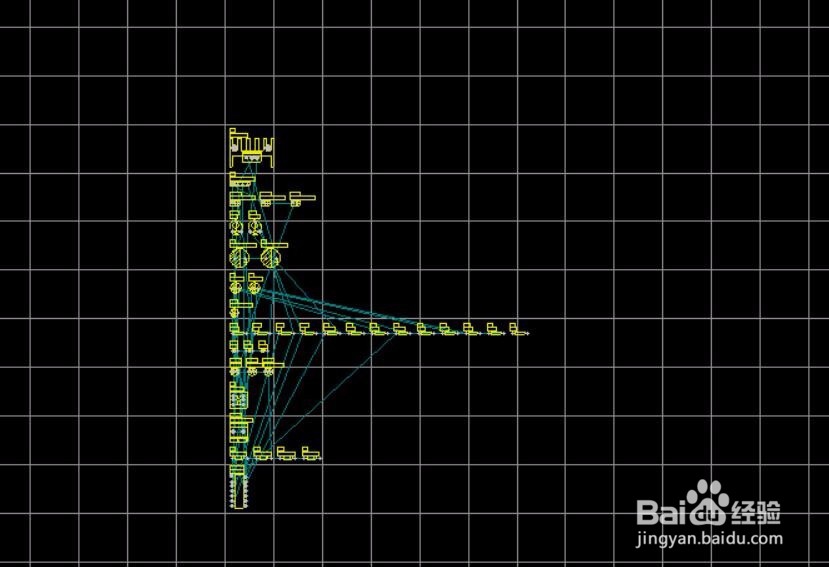

以下是成果导入后的的结果。
