订阅Altium Designer怎么画PCB板子的外形
来源：网络收集 点击： 时间：2024-05-06【导读】：
Altium Designer怎么画PCB板子的外形，今天教大家方法，供大家参考！品牌型号：HP战神3代系统版本：Windows 1021H2软件版本：altium designer16.1方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

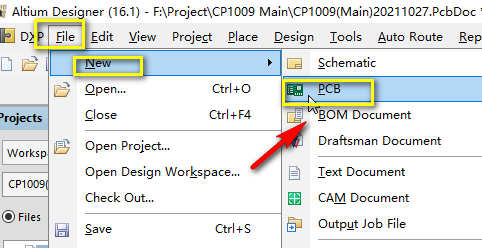

点击file--new--PCB，如下图所示

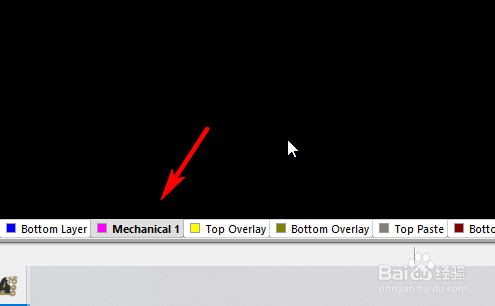

2/6点击选中机械层，如下图所示
3/6点击place--line，如下图所示

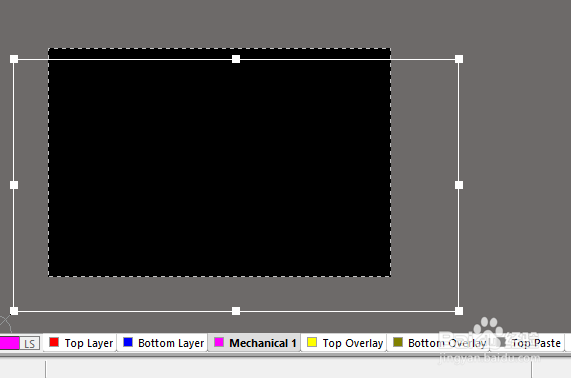

4/6用线画出闭环的区域，注意一定要是闭环，然后全部选中，如图所示

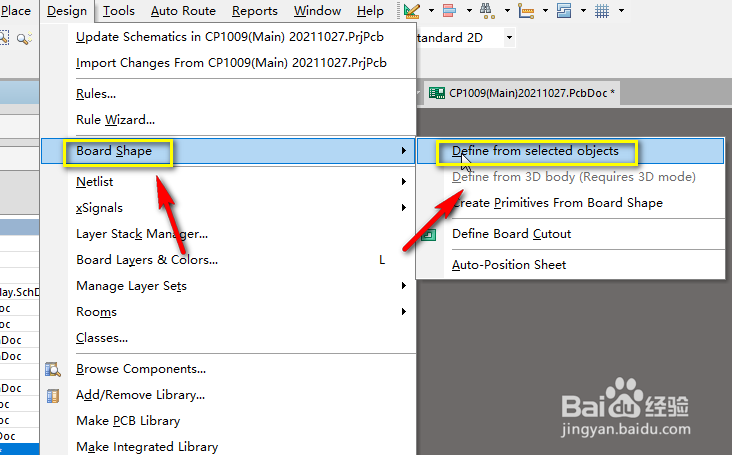

5/6点击design--board shape--define from slected objects，如下图所示

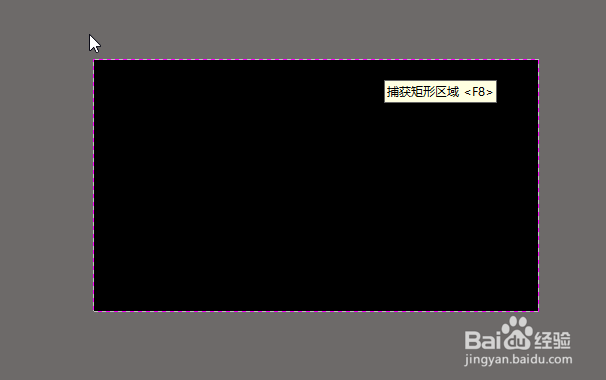

6/6系统会自动切割出你要的板子形状，如下图所示
