1) Mdisk（被管理的磁盘）：Storwize V7000 管理到的磁盘单元2) StoragePool(池):由一个或多个 Mdisk 组成存储空间3) Volumes(卷)：由存储池中创建的存储空间，提供给主机使用（lun）工具/原料moreIBM Storwize V7000笔记本电脑 网线一根方法/步骤1/14分步阅读

1) 安装上架、连线、加电正常

2) V7000 的配置中有一个 USB Key，该 Key 是用来管理 V7000 存储所需的，

将 USB Key 插入工程师的 PC 笔记本上，对其设置管理 IP，设置完成后，

会在该 Key 中生存一个配置文件，再将该 Key 拔出，插入 V7000 控制器

上对应的管理以太网口上面的 USB 口，待 V7000 配置稳定后，即可通过

设置的 IP 地址对存储进行管理；

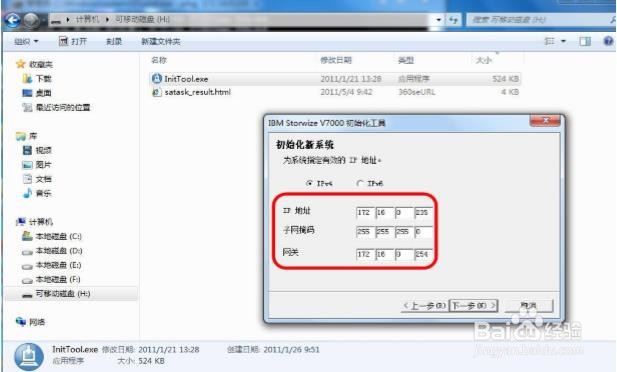

3) 打开.exe 执行程序，按提示进行 IP 的设置

2/14

设置完成后，按下图的提示进行操作

3/14

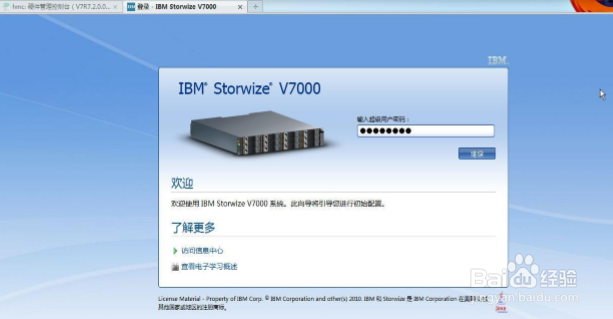

在浏览器中输入管理 IP 地址，如：https://172.16.0.235，输入用户名、密 码，用户名和密码在 USB Key 中有提示：superuser、passw0rd(‘0’为零)

4/14

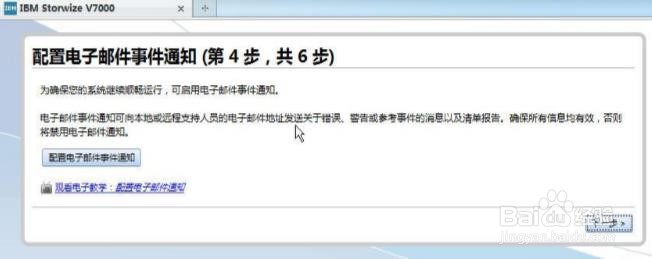

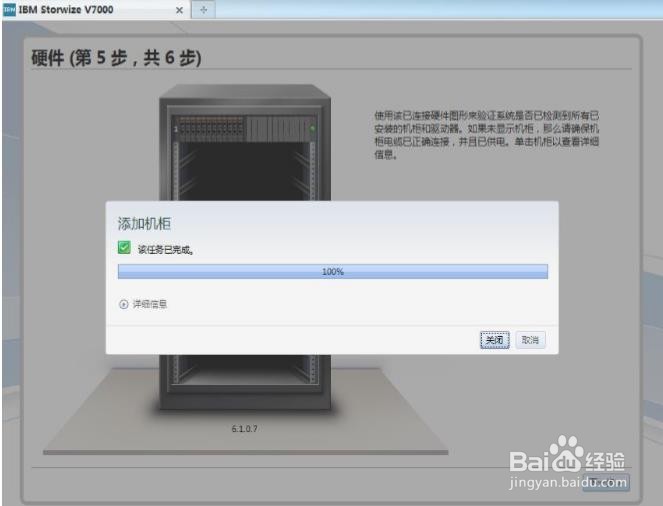

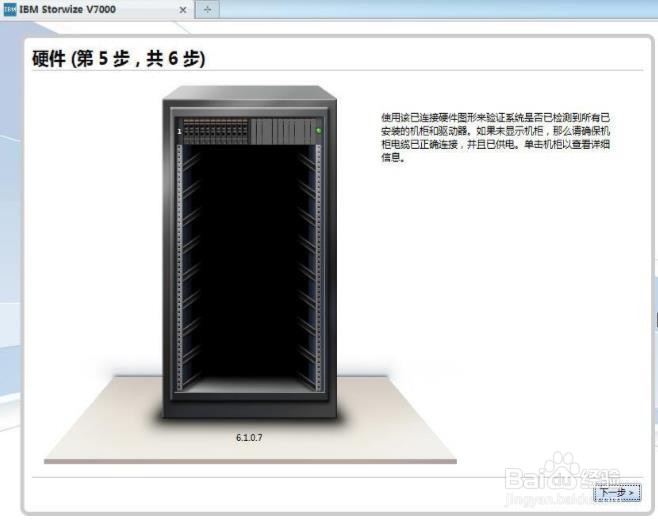

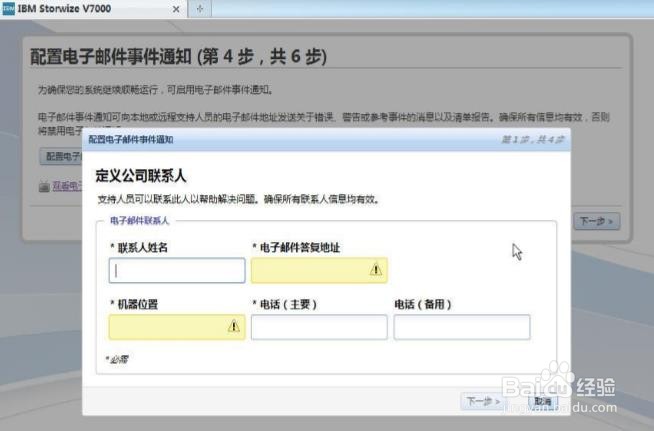

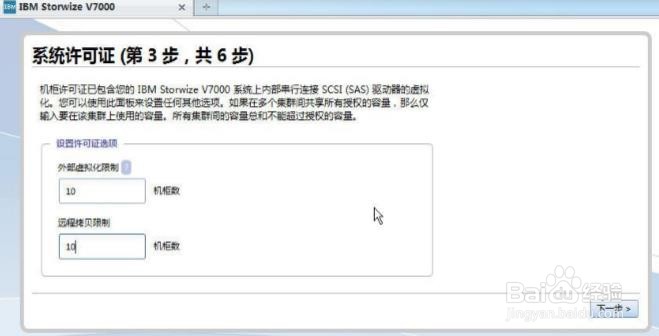

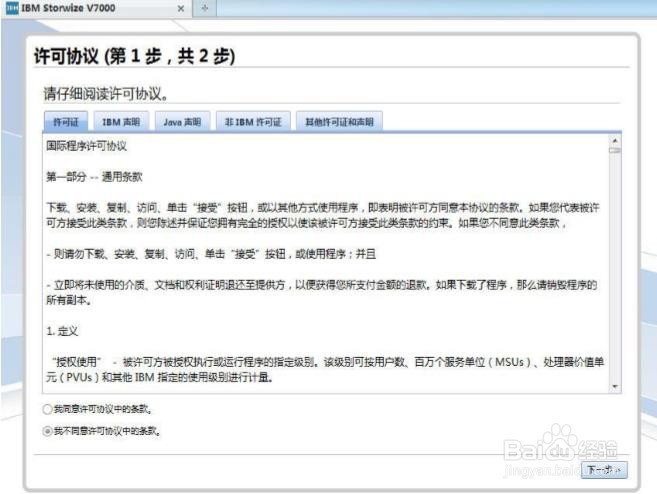

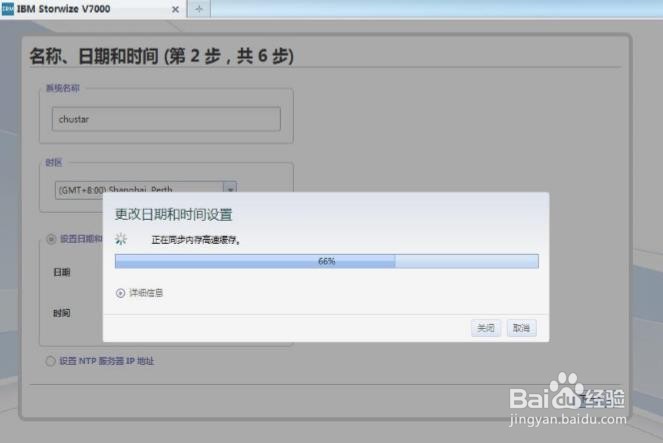

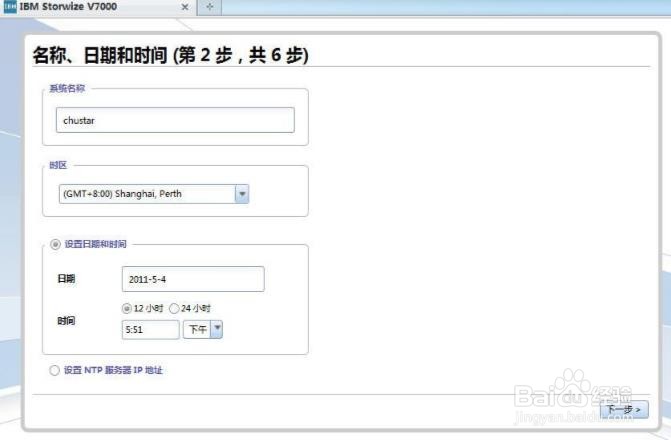

按提示接受许可协议，并且进行其他的配置操作,

5/14

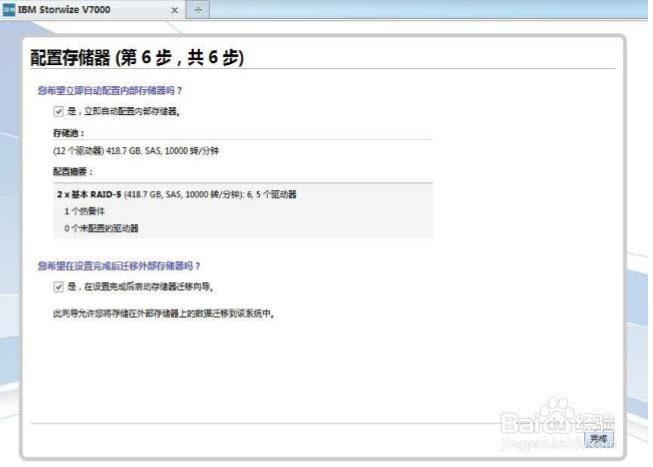

该步会提示您是否自动配置内部存储器，即存储会自动根据当前硬盘配 置数量推荐合适的方法创建 raid，比如当前配置的 12 块 SAS 硬盘，存储 会推荐分别用 6 块和 5 块硬盘创建 2 个 raid5（即 2 个 mdisk），另外一块 作为 hotspare，当然，这也可以在后面的操作中创建 Mdisk

6/14

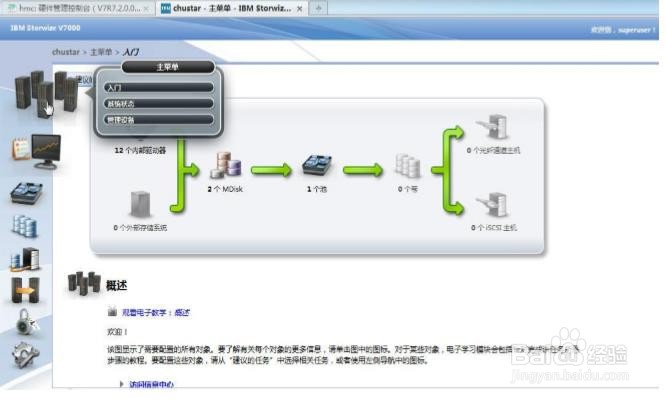

进入 GUI 后，在该界面可以完成相关的存储操作

7/14

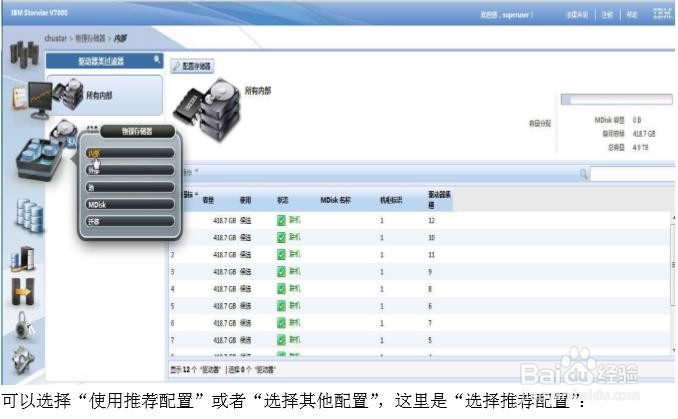

创建 Mdisk，点击”物理存储器内部配置存储器”

8/14

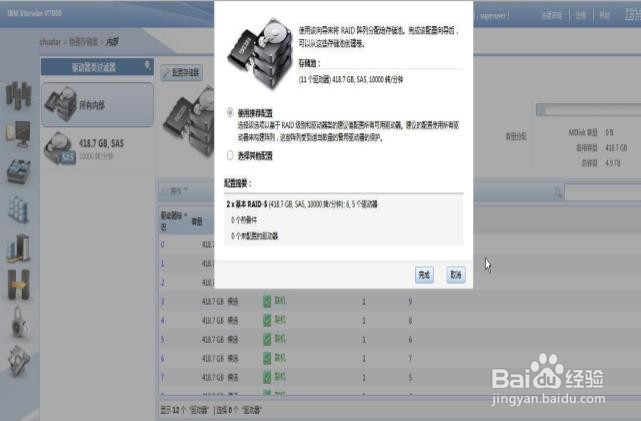

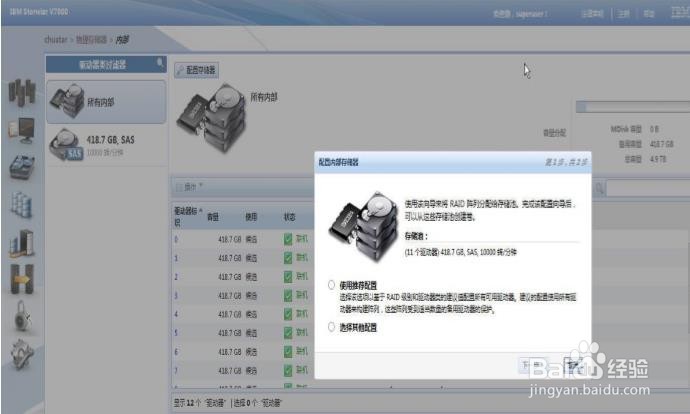

可以选择“使用推荐配置”或者“选择其他配置”，这里是“选择推荐配置”

9/14

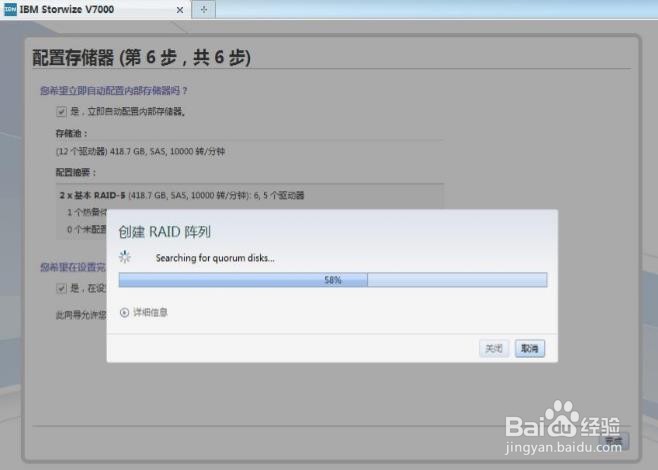

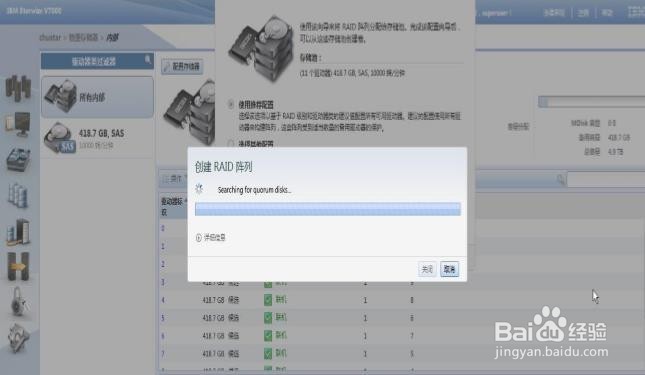

创建 RAID 阵列，即创建 Mdisk 过程

10/14

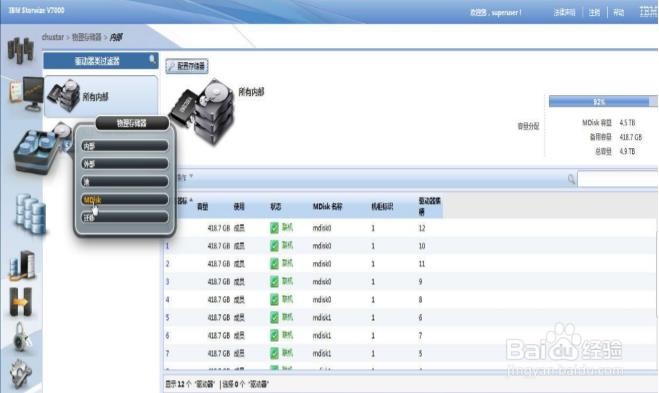

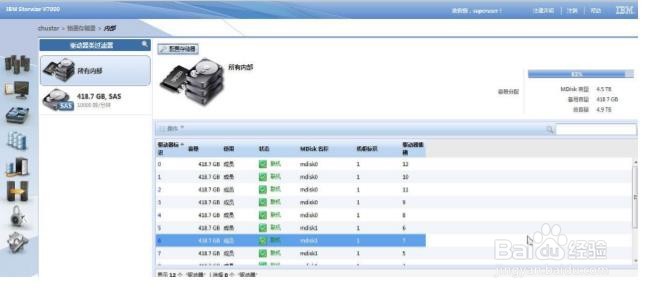

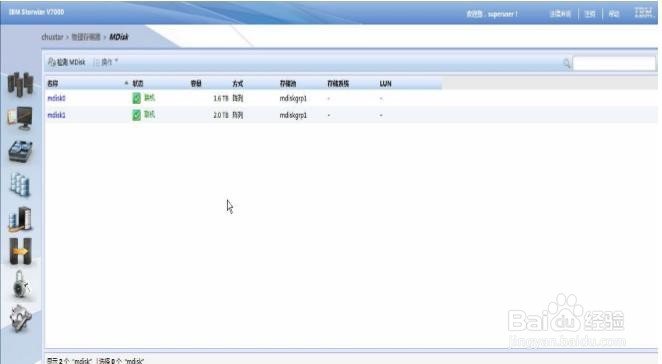

点击“物理存储器Mdisk”，查看 Mdisk 的情况信息

11/14

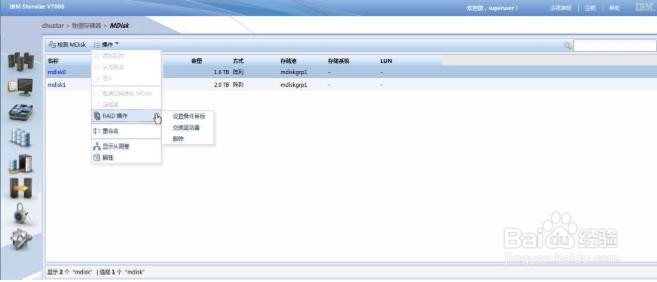

选择某个 mdisk，可针对该 mdisk 进行相关“删除”等操作

12/14

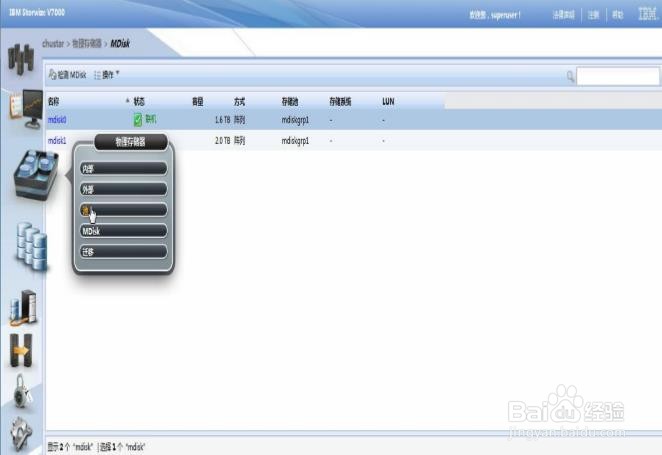

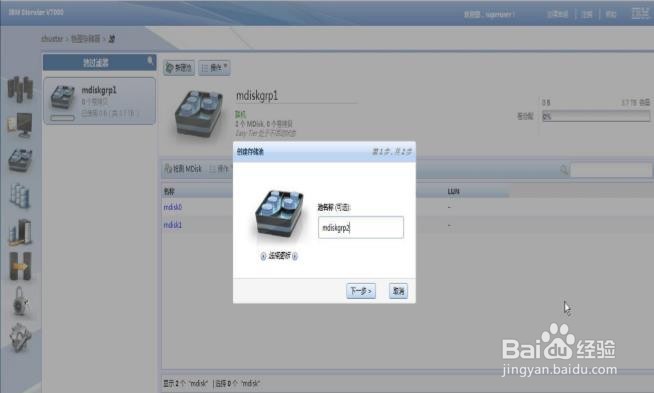

点击“物理存储器池新建池“，选择对应的 Mdisk，创建新池

13/14

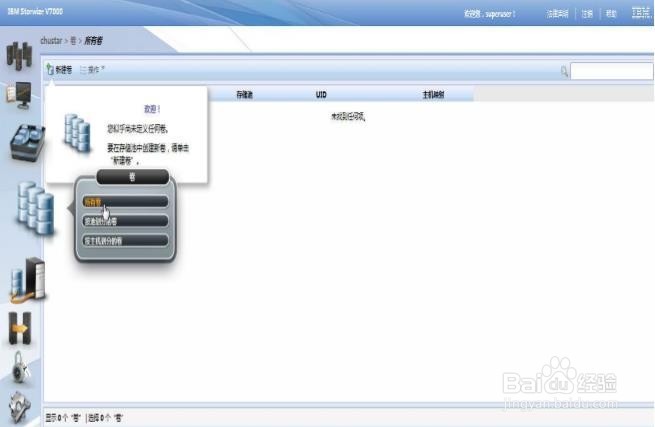

选择” 卷所有卷/按池划分的卷/按主机划分的卷新建卷”，创建新的卷

14/14

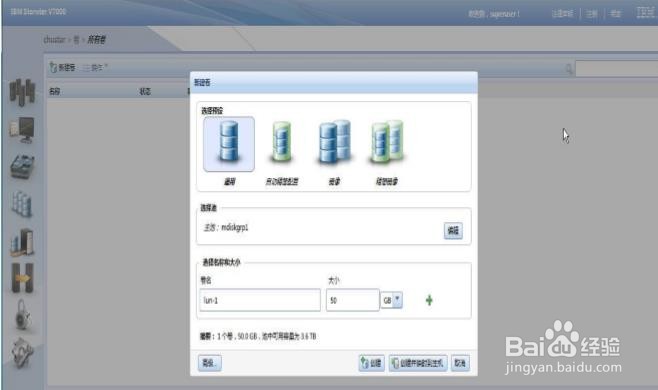

选择并填写卷的其他相关信息，单击“创建“
