初学Catia的朋友们经常会，感到软件和Autocad的不同，其实用习惯了也蛮好用的，其中模型的参数化修改，和曲面的造型确实很方便，今天我就给大家介绍最简单的如何建立在一个圆型凸台（如图）。工具/原料more一台电脑安装Catia软件（本文以Catia V20版本为例）方法/步骤1/7分步阅读

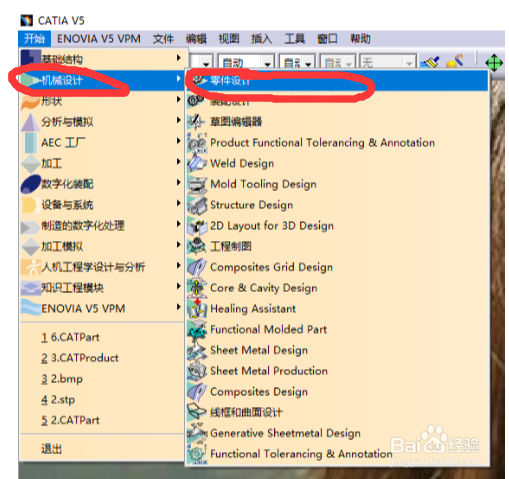

单击“开始”菜单，找到“机械设计模块，单击进入机械设计工作界面。

2/7

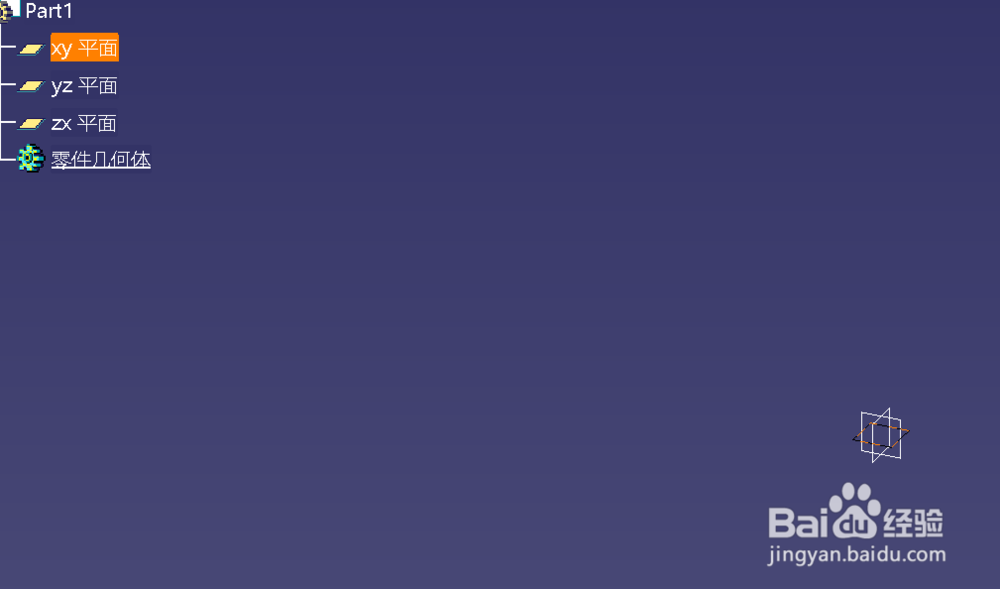

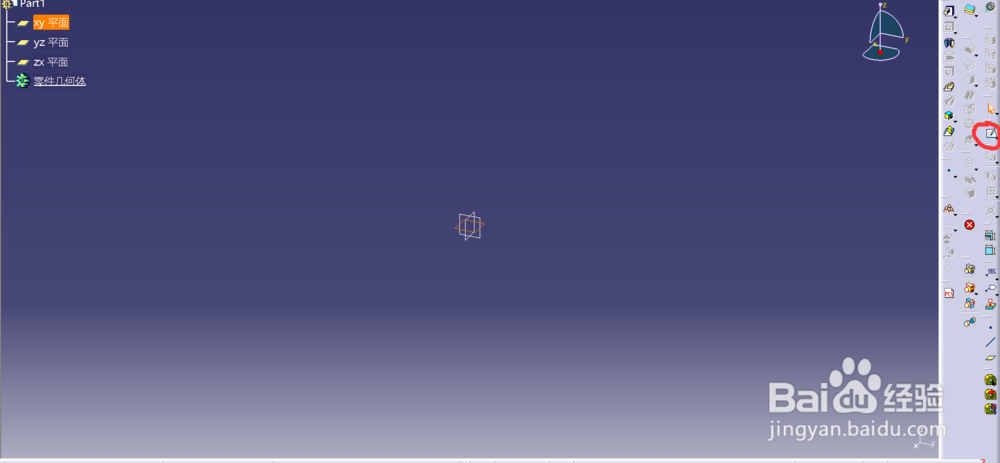

单击一个平面（此处以XY平面为例），右侧工具栏找到“草图”工具，左键单击，进入草图界面。

3/7

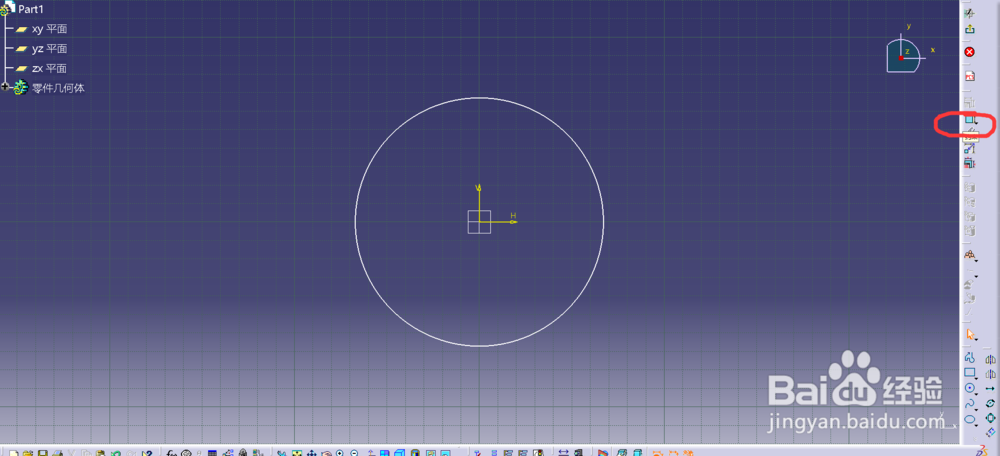

进入草图界面后，在右侧工具栏找到“圆”工具，右键单击，选取圆心（以原点为例）

4/7

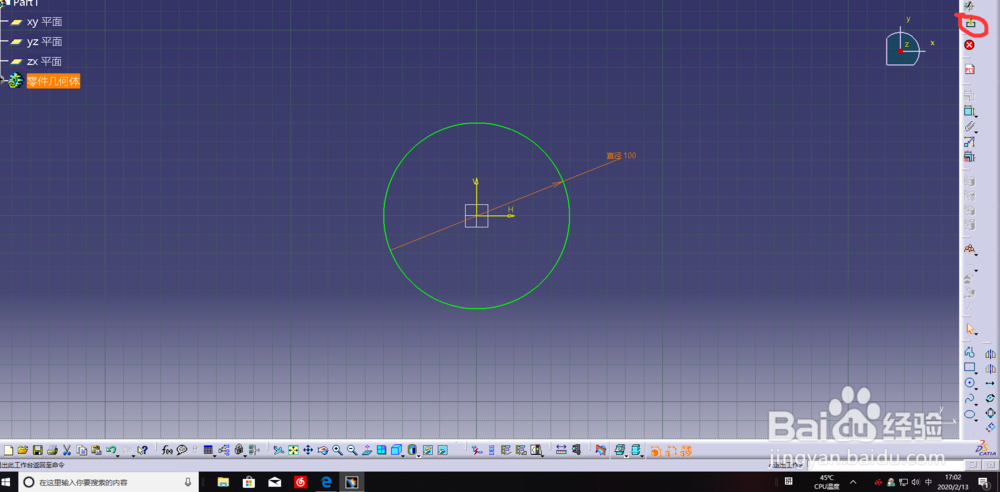

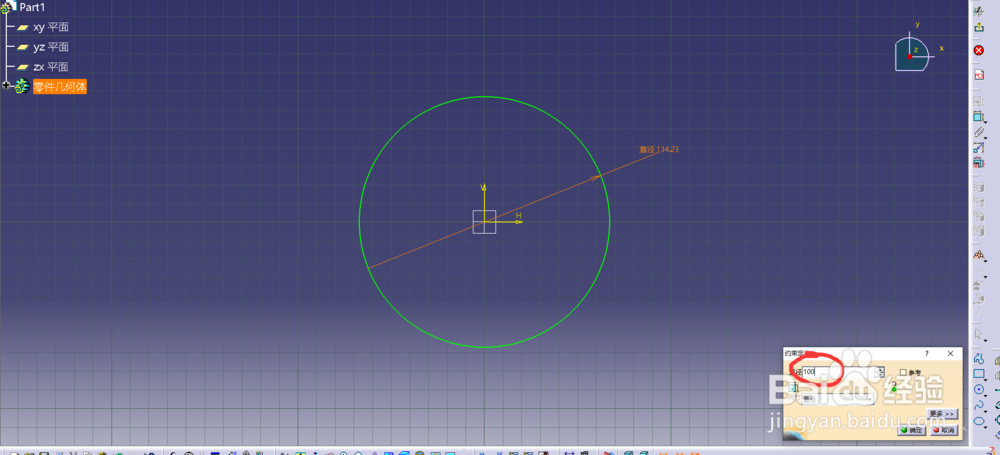

建立约束，在右侧工具栏找到“约束工具”右键单击，选取之前做好的圆图形，输入圆的直径(此处直径100)，单击确定。

5/7

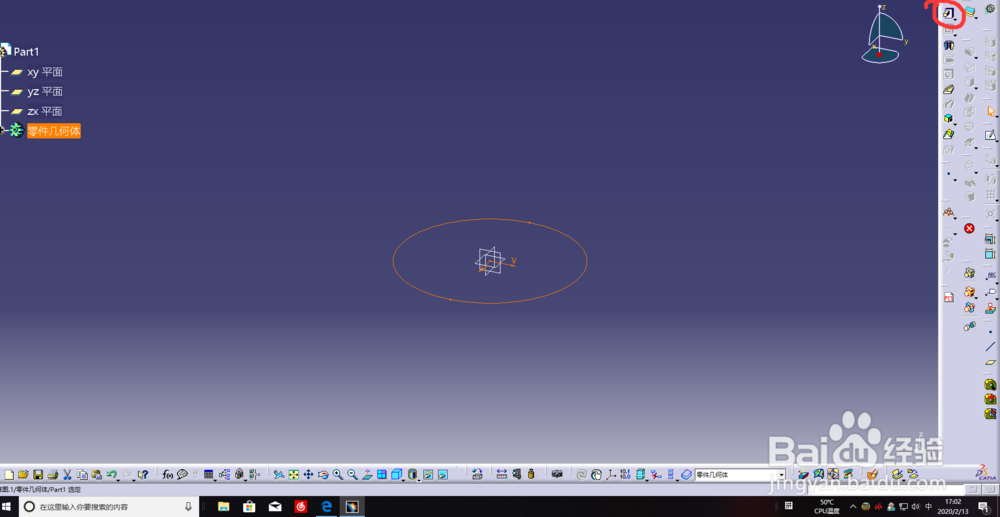

单击右侧工具栏“退出工作台按钮”，回到Part界面，找到右侧“凸台”工具按钮，右键单击。

6/7

如图下对话框输入所需凸台高度，本处采取默认值20，单击“确定”

7/7

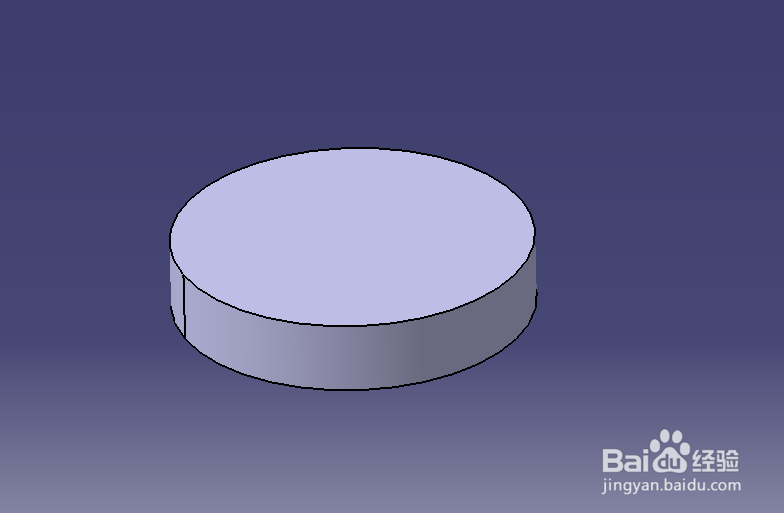

看结果，大功告成。

注意事项

catia和cad的最大区别是约束的理念，无需先精确画出图形，只需画出大致样式，进行约束即可。

另外拖动鼠标中键可以移动模型，同时按住鼠标中键和右键可以进行模型的旋转。
