订阅UG建模环境下【曲线长度】命令的使用
来源：网络收集 点击： 时间：2024-05-07【导读】：
UG建模环境下【曲线长度】命令的定义是：在曲线的每个端点处延伸或缩短一段长度，或使其达到一个总曲线长。下面让我们来看一下它的用法。工具/原料more电脑UG软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

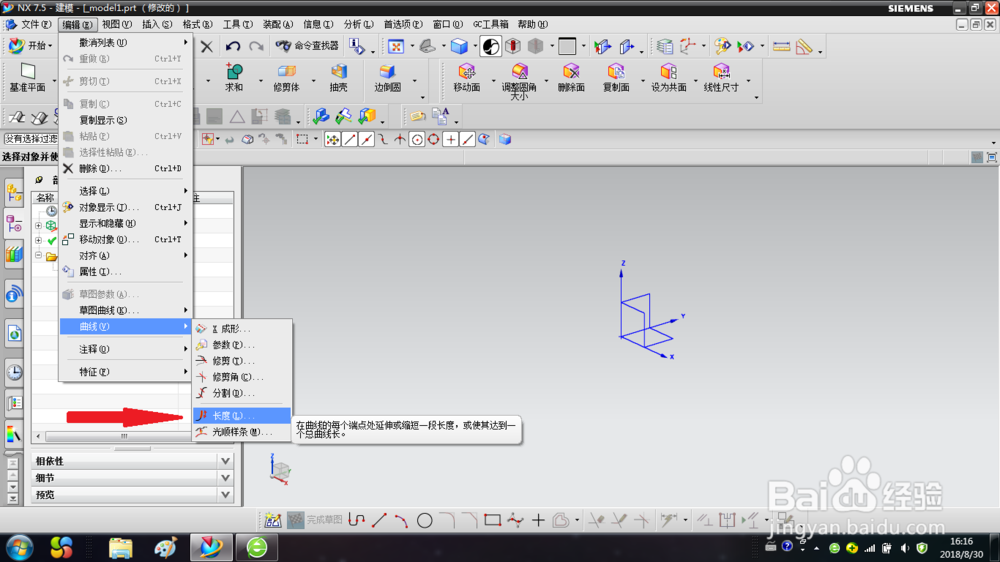

首先我们找到曲线长度的位置，如图

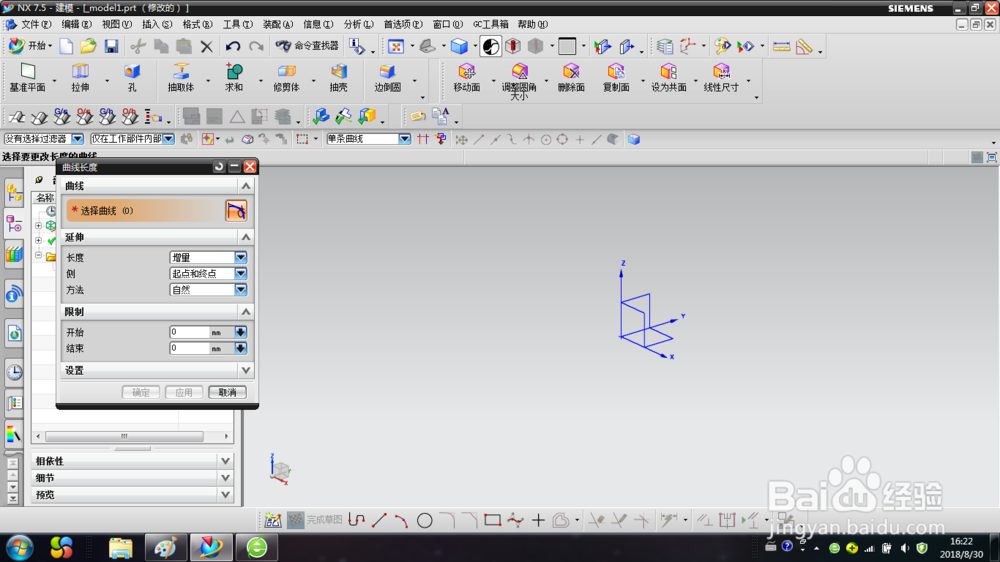

2/7然后选择【长度】，出现如图窗口。编辑曲线长度的方法大概有2种。

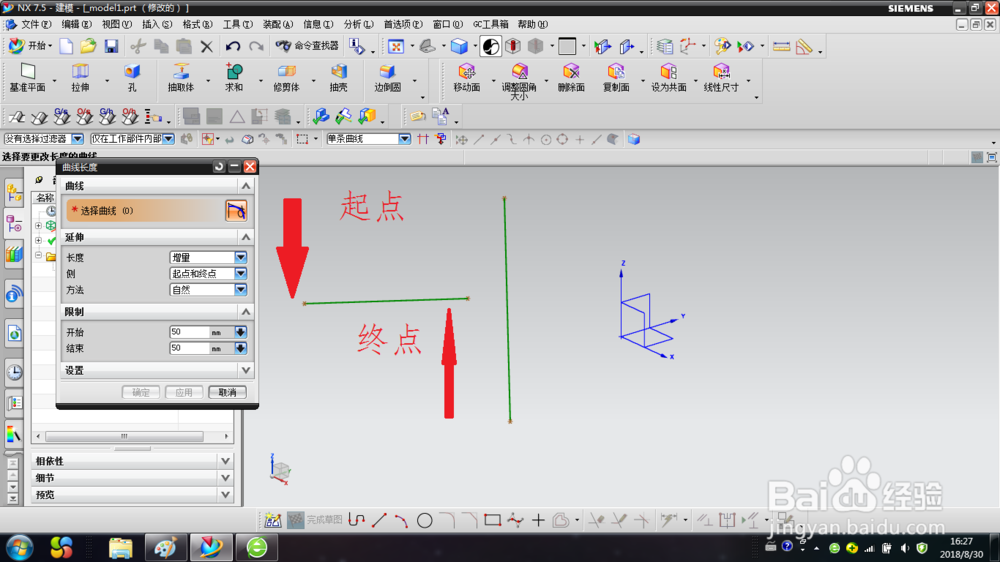

3/7第一种：用增量的方法绘制，来确定曲线长度，设置起点和终点，如图，选择曲线，起点和终点都输入50，

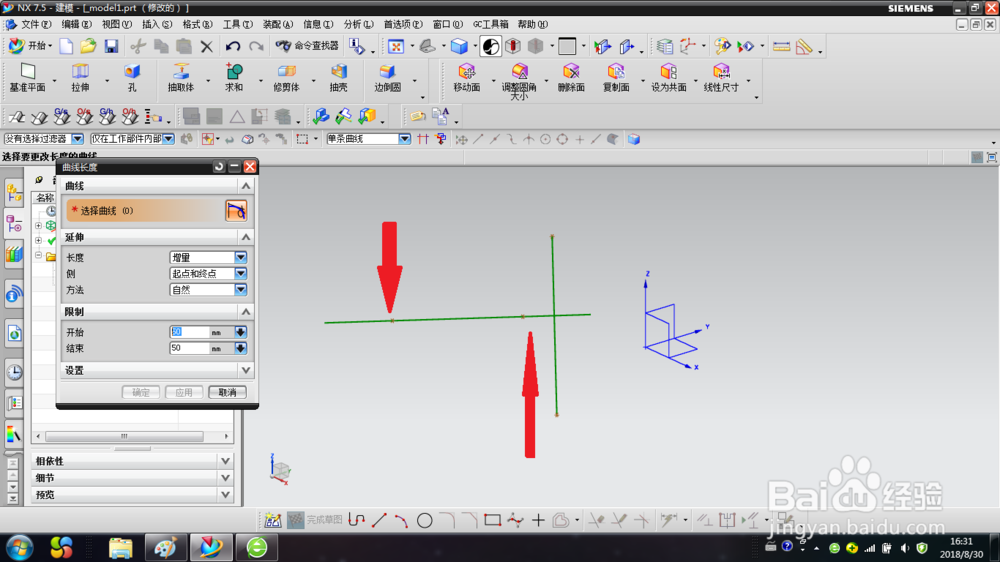

4/7点击应用，如图，可以看到，曲线沿起点和终点各延伸了50

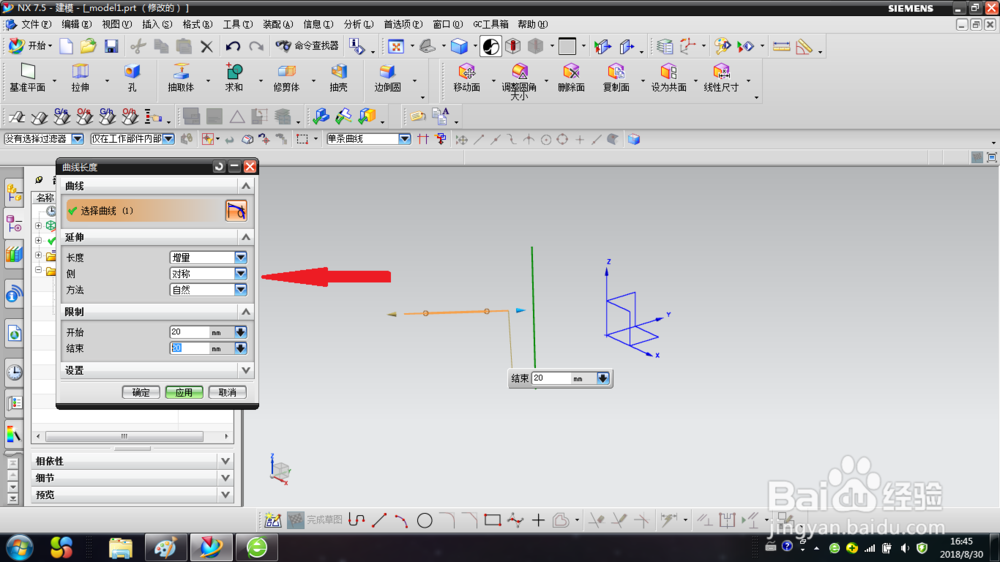

5/7如图，【侧】可以选择对称选项，表示起点和终点对称延长，这样当起点输入值时，终点的值也会变为一样，
6/7第二种方法是全部的方法绘制，就是给定总长的意思，如图，可以看到限制对话框里没有起点和终点选项，变成了【全部】。
7/7注意不管是增量，还是全部，都是新绘制了一条曲线，以前的曲线和现在的曲线重合，当把鼠标放到曲线上时会发现曲线高亮，发现是两条曲线。
注意事项注意起点和终点位置，不要弄反。
