实验目的和预计达到的效果：测试在路由器配置静态路由表前后，链路的通断情况。了解静态路由表的作用和机制。方法/步骤

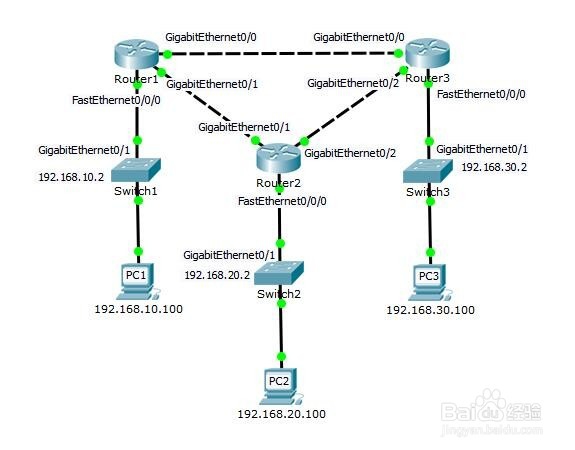

拓扑结构说明：

①、PC1（192.168.10.100）和PC2（192.168.200.100）、PC3（192.168.300.100），代表处于不同子网的三台客户机，IP设置为自动获取模式。Switch1和Switch2、Switch3分别是子网的接入交换机。分配的管理地址为：Switch1（192.168.10.2）和Switch2（192.168.20.2）、Switch3（192.168.30.2）。

②、网络参数由DHCP下发。如果Switch1和Switch2、Switch3这三台交换机无法配置DHCP服务，就必须将DHCP服务配置在路由器Router1和Router2、Router3上，则需要分别在路由器的Ethernet0扩展槽上加装HWIC-4ESW模块。

实验平台搭建：

①、按实际需求，摆放好设备的位置。在实验模型中，假定Switch1和Switch2、Switch3作为接入交换机无法配置DHCP服务。故在路由器的Ethernet0扩展槽上加装有HWIC-4ESW模块。

②、PC1和PC2、PC3的网线分别接在Switch1和Switch2、Switch3的FastEthernet0/1～24的任意端口。

③、Switch1的 GigabitEthernet作为上联到路由器的端口，GigabitEthernet0/1使用直连网线连接到Router1的FastEthernet0/0/0口；Switch2的 GigabitEthernet作为上联到路由器的端口，GigabitEthernet0/1使用直连网线连接到Router2的FastEthernet0/0/0口；Switch3的 GigabitEthernet作为上联到路由器的端口，GigabitEthernet0/1使用直连网线连接到Router3的FastEthernet0/0/0口

④、使用交叉线，将Router1的GigabitEthernet0/0口与Router3的GigabitEthernet0/0口相连；将Router1的GigabitEthernet0/1口与Router2的GigabitEthernet0/1口相连；将Router3的GigabitEthernet0/2口与Router2的GigabitEthernet0/2口相连。

自此，实验平台的物理连接部分搭建完毕。接下来，需要对各个设备分别进行配置。

设备配置清单：1/6分步阅读

Switch1的配置：

Switchenable

Switch#configure terminal

Switch1(config)#hostname Switch1

Switch1(config)#interface Vlan100

Switch1(config-if)#ip address 192.168.10.2 255.255.255.0

Switch1(config-if)#exit

Switch1(config)#interface range FastEthernet0/1 - 24

Switch1(config-if-range)#switchport access vlan 100

Switch1(config)#exit

Switch1(config)#interface GigabitEthernet0/1

Switch1(config-if)#description UpLink_Router2911

Switch1(config-if)#switchport access vlan 100

Switch1(config)#exit

Switch1(config)#interface GigabitEthernet0/2

Switch1(config-if)#switchport access vlan 100

Switch1(config)#exit

Switch1(config)#ip default-gateway 192.168.10.1

Switch1(config)#exit

Switch1#write

Building configuration...

2/6

Switch2的配置：

Switchenable

Switch#configure terminal

Switch2(config)#hostname Switch2

Switch2(config)#interface Vlan200

Switch2(config-if)#ip address 192.168.20.2 255.255.255.0

Switch2(config-if)#exit

Switch2(config)#interface range FastEthernet0/1 - 24

Switch2(config-if-range)#switchport access vlan 200

Switch2(config)#exit

Switch2(config)#interface GigabitEthernet0/1

Switch2(config-if)#description UpLink_Router2911

Switch2(config-if)#switchport access vlan 200

Switch2(config)#exit

Switch2(config)#interface GigabitEthernet0/2

Switch2(config-if)#switchport access vlan 200

Switch2(config)#exit

Switch2(config)#ip default-gateway 192.168.20.1

Switch2(config)#exit

Switch2#write

Building configuration...

3/6

Switch3的配置：

Switchenable

Switch#configure terminal

Switch3(config)#hostname Switch3

Switch3(config)#interface Vlan300

Switch3(config-if)#ip address 192.168.30.2 255.255.255.0

Switch3(config-if)#exit

Switch3(config)#interface range FastEthernet0/1 - 24

Switch3(config-if-range)#switchport access vlan 300

Switch3(config)#exit

Switch3(config)#interface GigabitEthernet0/1

Switch3(config-if)#description UpLink_Router2911

Switch3(config-if)#switchport access vlan 300

Switch3(config)#exit

Switch3(config)#interface GigabitEthernet0/2

Switch3(config-if)#switchport access vlan 300

Switch3(config)#exit

Switch3(config)#ip default-gateway 192.168.30.1

Switch3(config)#exit

Switch3#write

Building configuration...

4/6

Router1的配置：

Routerenable

Router#configure terminal

Router(config)#hostname Router1

Router1(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.99

Router1(config)#ip dhcp pool For192.168.10.X

Router1(dhcp-config)#network 192.168.10.0 255.255.255.0

Router1(dhcp-config)#default-router 192.168.10.1

Router1(dhcp-config)#dns-server 192.168.10.1

Router1(dhcp-config)#exit

Router1(config)#interface Vlan100

Router1(config-if)#ip address 192.168.10.1 255.255.255.0

Router1(config-if)#exit

Router1(config)#interface GigabitEthernet0/0

Router1(config-if)#description To_Router3

Router1(config-if)#ip address 172.16.10.13 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#interface GigabitEthernet0/1

Router1(config-if)#description To_Router2

Router1(config-if)#ip address 172.16.20.12 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#

Router1(config)#interface FastEthernet0/0/0

Router1(config-if)#description To_Switch1

Router1(config-if)#switchport access vlan 100

Router1(config-if)#exit

Router1(config)#ip route 192.168.20.0 255.255.255.0 172.16.20.21

Router1(config)#ip route 192.168.30.0 255.255.255.0 172.16.10.31

Router1(config)#exit

Router1# write

Building configuration...

5/6

Router2的配置：

Routerenable

Router#configure terminal

Router(config)#hostname Router2

Router2(config)#ip dhcp excluded-address 192.168.20.1 192.168.20.99

Router2(config)#ip dhcp pool For192.168.20.X

Router2(dhcp-config)#network 192.168.20.0 255.255.255.0

Router2(dhcp-config)#default-router 192.168.20.1

Router2(dhcp-config)#dns-server 192.168.20.1

Router2(dhcp-config)#exit

Router2(config)#interface Vlan200

Router2(config-if)#ip address 192.168.20.1 255.255.255.0

Router2(config-if)#exit

Router2(config)#interface GigabitEthernet0/1

Router2(config-if)#description To_Router1

Router2(config-if)#ip address 172.16.20.21 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface GigabitEthernet0/2

Router2(config-if)#description To_Router3

Router2(config-if)#ip address 172.16.30.23 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#

Router2(config)#interface FastEthernet0/0/0

Router2(config-if)#description To_Switch2

Router2(config-if)#switchport access vlan 200

Router2(config-if)#exit

Router2(config)#ip route 192.168.10.0 255.255.255.0 172.16.20.12

Router2(config)#ip route 192.168.30.0 255.255.255.0 172.16.30.32

Router2(config)#exit

Router2# write

Building configuration...

6/6

Router3的配置：

Routerenable

Router#configure terminal

Router(config)#hostname Router3

Router3(config)#ip dhcp excluded-address 192.168.30.1 192.168.30.99

Router3(config)#ip dhcp pool For192.168.30.X

Router3(dhcp-config)#network 192.168.30.0 255.255.255.0

Router3(dhcp-config)#default-router 192.168.30.1

Router3(dhcp-config)#dns-server 192.168.30.1

Router3(dhcp-config)#exit

Router3(config)#interface Vlan300

Router3(config-if)#ip address 192.168.30.1 255.255.255.0

Router3(config-if)#exit

Router3(config)#interface GigabitEthernet0/0

Router3(config-if)#description To_Router1

Router3(config-if)#ip address 172.16.10.31 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#interface GigabitEthernet0/2

Router3(config-if)#description To_Router2

Router3(config-if)#ip address 172.16.30.32 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#

Router3(config)#interface FastEthernet0/0/0

Router3(config-if)#description To_Switch3

Router3(config-if)#switchport access vlan 300

Router3(config-if)#exit

Router3(config)#ip route 192.168.10.0 255.255.255.0 172.16.20.13

Router3(config)#ip route 192.168.20.0 255.255.255.0 172.16.30.23

Router3(config)#exit

Router3# write

Building configuration...

配置静态路由表之前，此时PC1获得IP：192.168.10.100，以PC1为基点进行测试网络：1/2

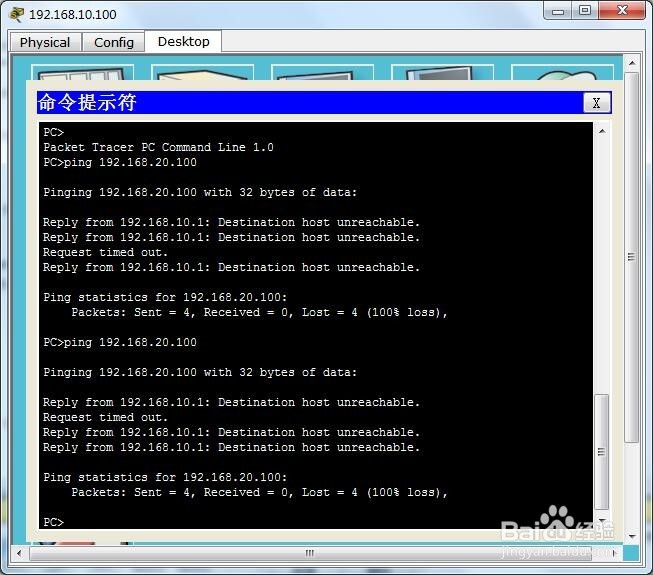

此时，PC2获得IP：192.168.20.100，测试结果如下：

2/2

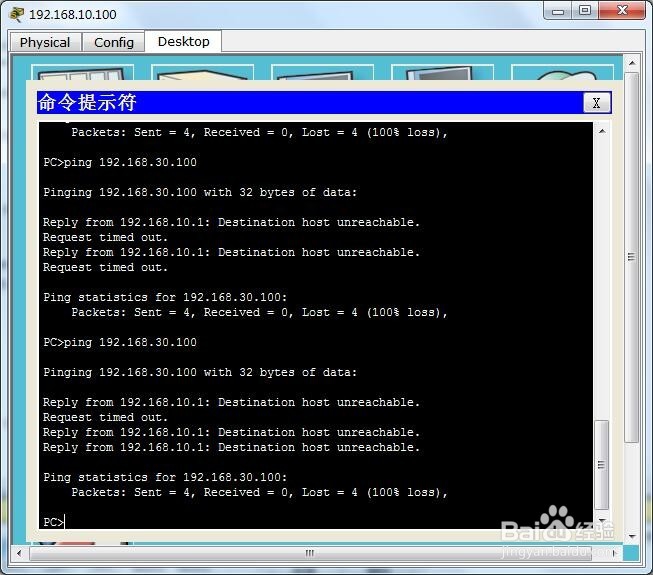

此时，PC3获得IP：192.168.30.100，测试结果如下：

配置静态路由表之后，此时PC1获得IP：192.168.10.100，以PC1为基点进行测试网络：1/2

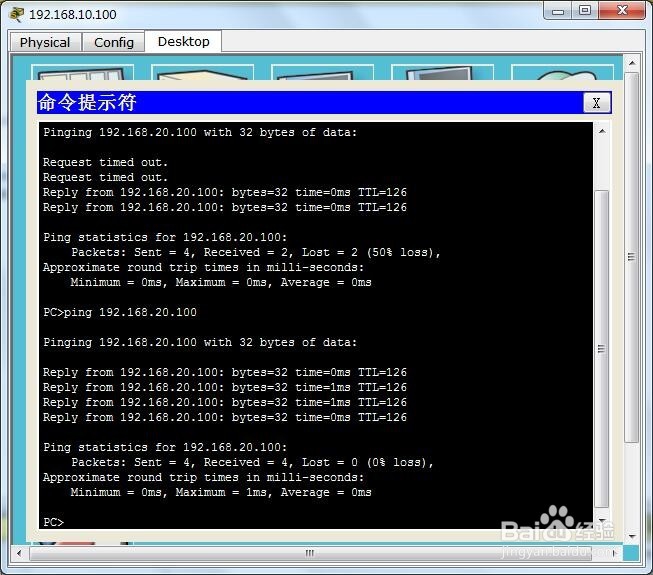

此时，PC2获得IP：192.168.20.100，测试结果如下：

2/2

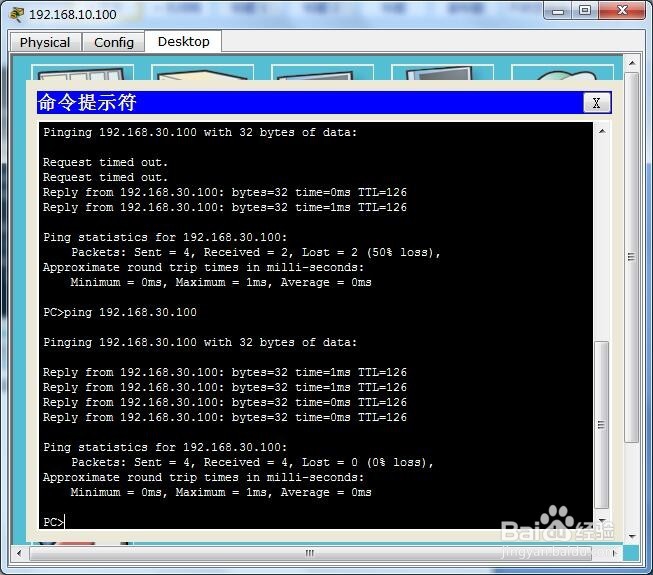

此时，PC3获得IP：192.168.30.100，测试结果如下：

比对配置静态前后，路由器Router1上路由表的变化。1/3

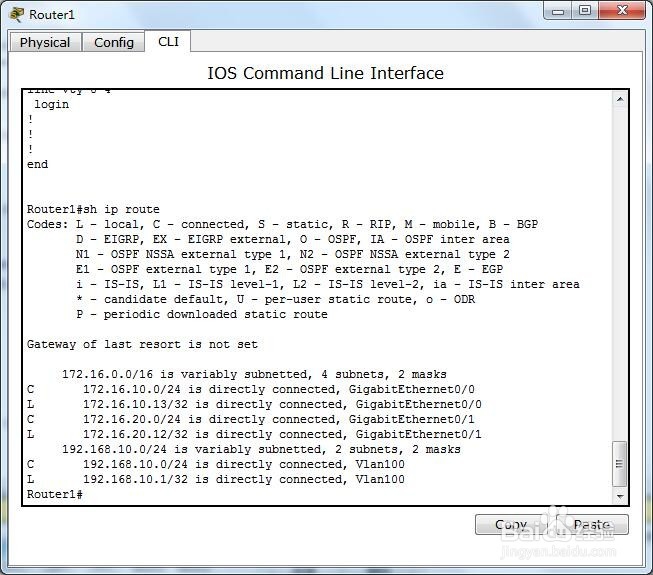

配置静态路由表前，路由器Router1的路由表：

2/3

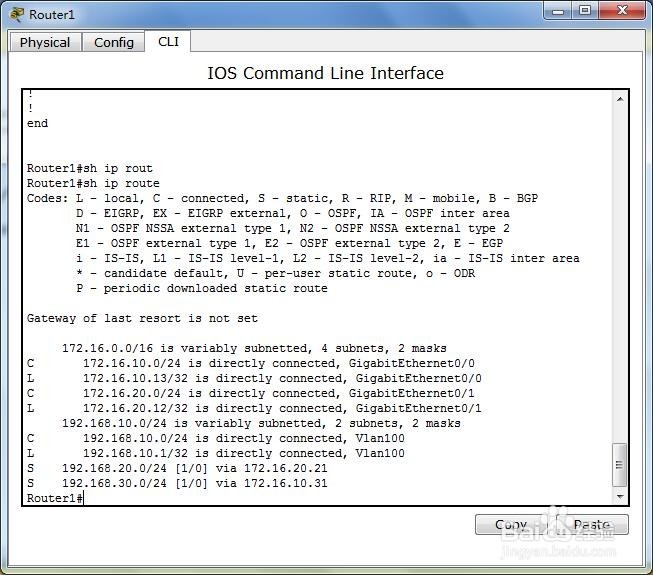

配置静态路由表后，路由器Router1的路由表：

3/3

通过比对，可以发现在配置静态路由表之后，在路由器上多出两条路由路径，而这两条路由路径的下一条指向，就是我们在路由器中的配置。

假定，在全网正常运行过程中，路由器Router1和Router2之间的物理链路中断：

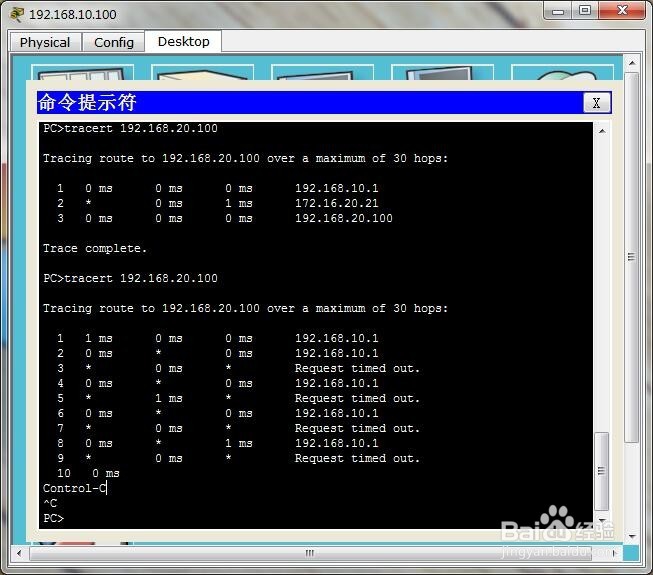

测试到PC2获得IP：192.168.20.100的连接情况，测试结果如下：

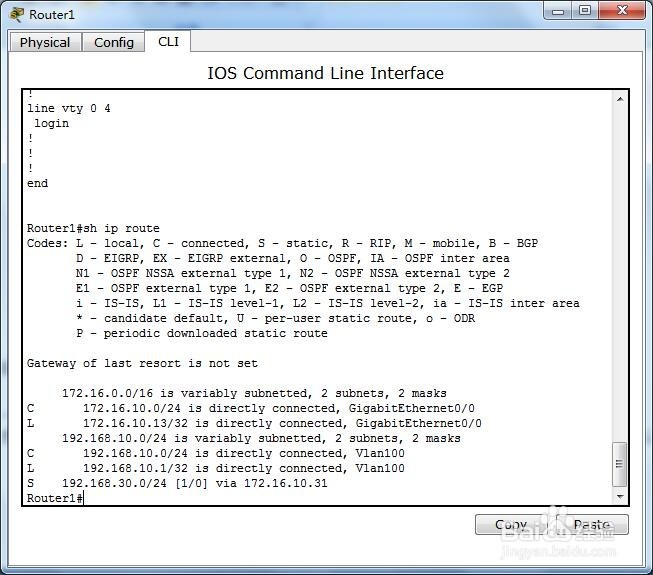

比对路由器Router1的和Router2之间的物理链路中断前后，在Router1上的路由表：

通过比对，可以发现在Router1的静态路由表中，缺少了指向指向Router2的路由路径，从而使发往PC2的数据变为不可达。

注意事项

考虑到接入交换机通常会采用较低端的二层交换机甚至HUB，因此，建议将DHCP服务配置在核心交换机或者是核心路由器上。

静态路由表适用于对于网络安全较高、网络结构固定的小型网络。

在测试中我们发现，当网络核心结构发生变化时，由于路由器单纯使用的静态路由方式，所以无法通自动更新路由表的方式获取新的路由路径，因此无法实现动态切换路由路径。
