订阅用SolidWorks画一个打结的绳子
来源：网络收集 点击： 时间：2024-05-07【导读】：
用SolidWorks画一个打结的绳子,下面一起来看吧方法/步骤1/12分步阅读
2/12
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12

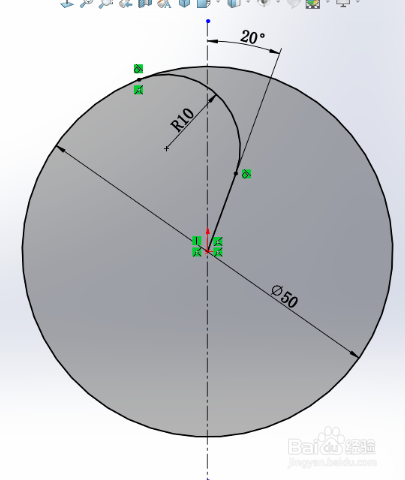

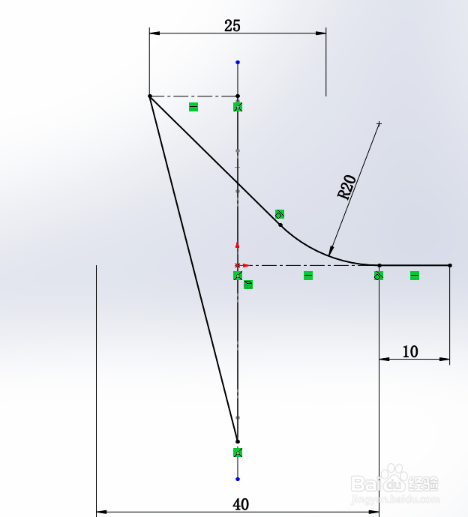

在前视基准面上画草图。

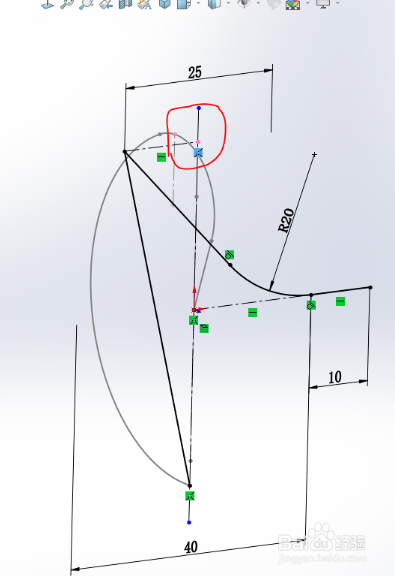

2/12剪裁草图。（注意红圈中的点，下一步要用到）

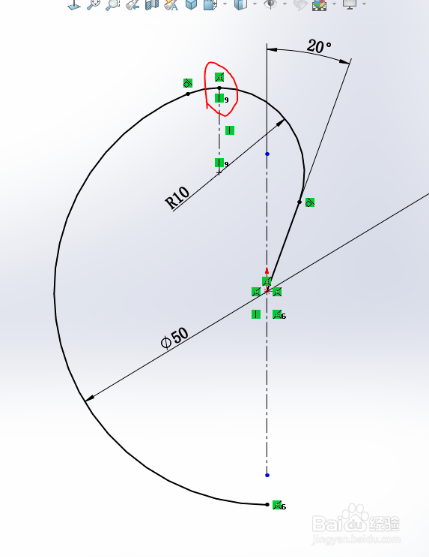

3/12在右视基准面上画草图。
4/12顶端的高度与圆弧上的端点重合关系。

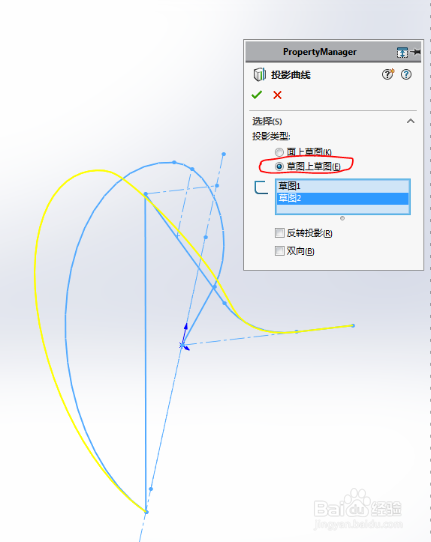

5/12【投影曲线】——草图上草图 。

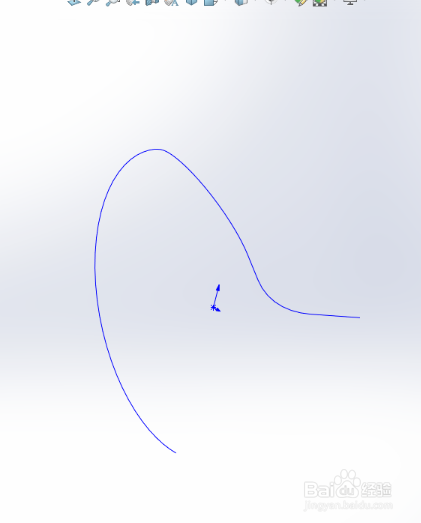

6/12曲线的样子。

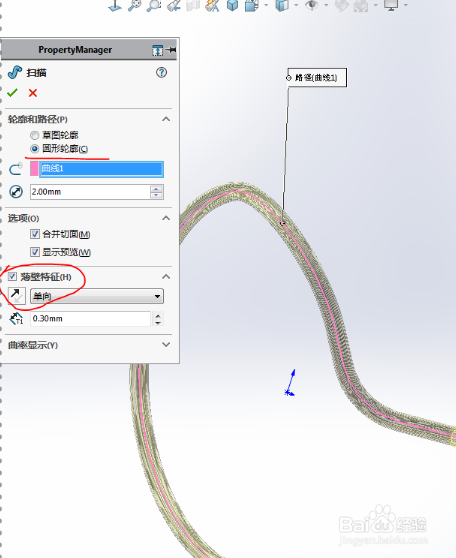

7/12【扫描】——圆形轮廓，直径：2 。薄壁特征——反向：0.3 。(圆形轮廓的功能2016以后版才有，之前的版本要新基准面，画草图轮廓才能扫描)

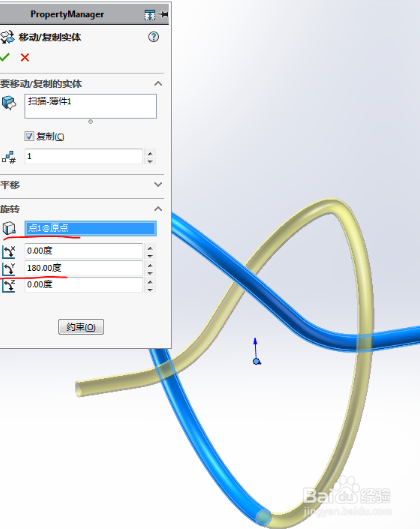

8/12【移动/复制】旋转点：原点 ，Y轴：180度 。

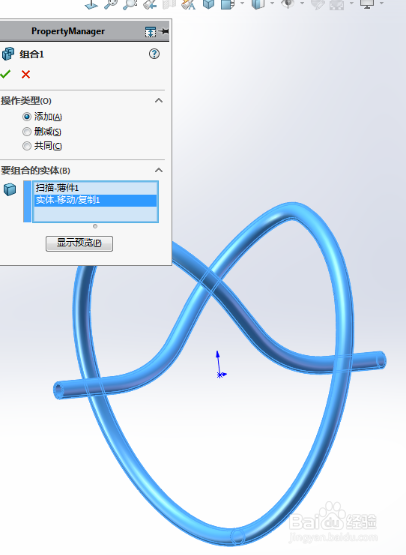

9/12组合。

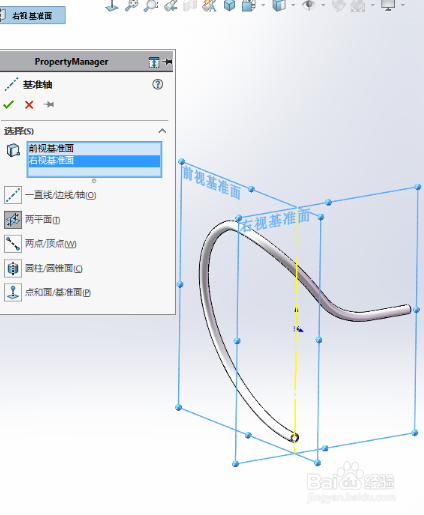

10/12也可以用另一种方法：新建【基准轴】 。

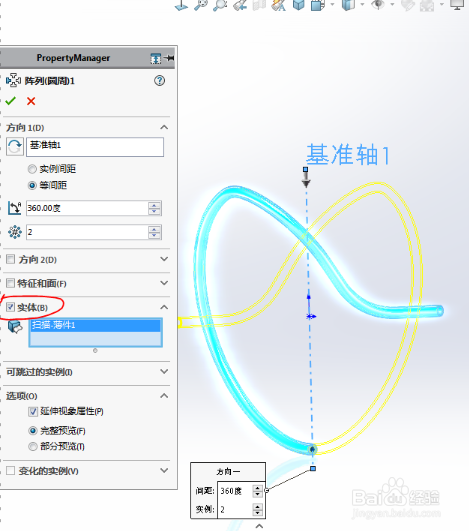

11/12【圆周阵列】——实体：2个 。

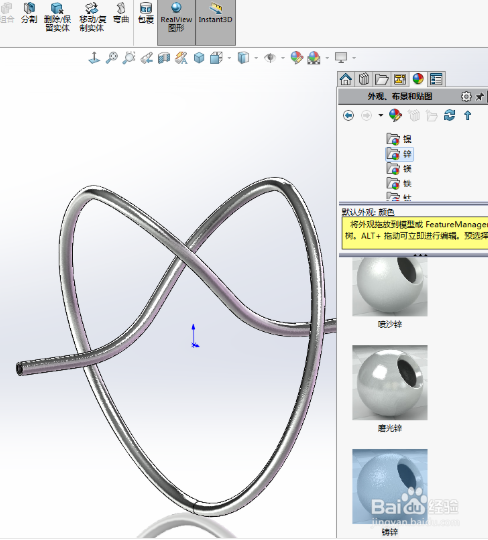

12/12.添加外观。
