ENVI 的三维可视化功能可以将 DEM 数据以网格结构（wire frame）、规则格网（ruled grid）或点的形式显示出来，或者将一幅图像叠加到 DEM 数据上构建简单的三维地形可视化场景。使用鼠标，实时地对三维场景进行旋转、平移或者放大缩小等浏览操作。下面基于正射影像图和 DEM 数据，介绍三维场景的生成步骤。工具/原料more计算机ENVI5.0 方法/步骤1/8分步阅读

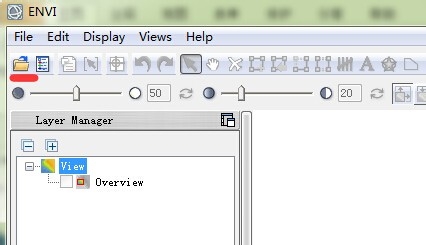

分别将 Orthoimagery.tif 和 DEM 数据文件 DEM.tif 打开。

2/8

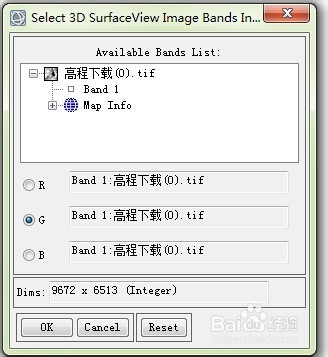

在 Toolbox 中，选择/Terrain/3D SurfaceView。选择 Orthoimagery.tif 图像文件的 RGB三个波段，之后选择对应的 DEM.tif 文件。

3/8

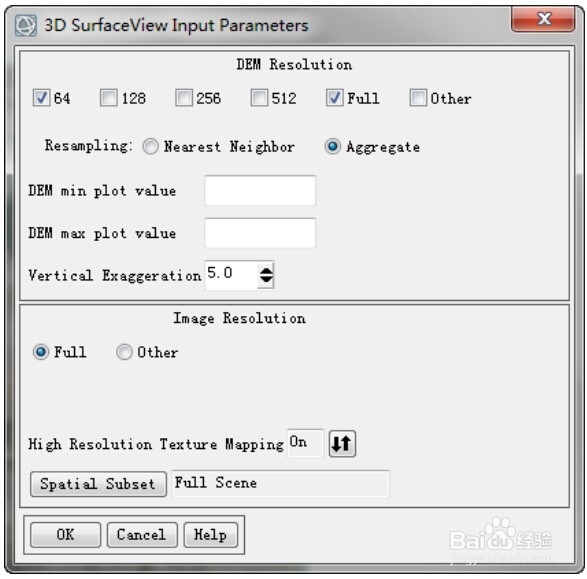

在 3D SurfaceView Input Parameters 对话框中，需要设置一些参数：

4/8

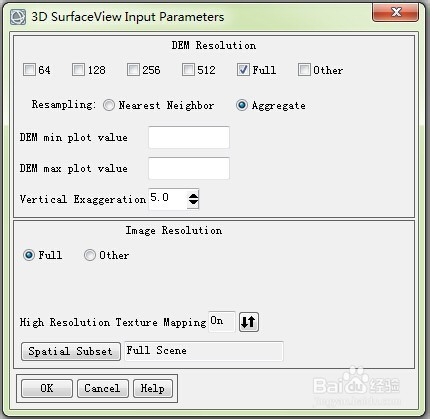

DEM 分辨率（DEM Resolution）：使用较高 DEM 分辨率将会减慢可视化的速度。可以选择多个不同的 DEM 分辨率，在三维场景可视化时候根据实际需求来回切换。通常，当确定最佳飞行路径时，选择较低的 DEM 分辨率（64）。然后，在显示最终三维曲面飞行时，再选择较高的 DEM 分辨率。

5/8

重采样方式（Resampling）：最邻近（Nearest Neighbor）和集合（Aggregate）。

6/8

绘制 DEM 最大/最小值范围（DEM min plot value 和 DEM max plot value）：可选项。从DEM 数据中选取满足特定需要的数据值（这可以被用来去除背景像素值，或者限制 DEM高程范围）。DEM 值低于最小值或者高于最大值的那些像素就不会绘制在三维场景中。

7/8

垂直夸张系数（Vertical Exaggeration）：增加垂直夸张的程度。

图像纹理分辨率（Image Resolution）：原始大小（Full）和设定值（Other）。

8/8

单击 OK 按钮，创建三维场景。
