我们通过以下步骤,设计一个钣金零件,该零件的造型过程涉及 Inventor的大部分钣金功能。工具/原料moreInventor软件方法/步骤1/13分步阅读

启动一个钣金模板,设计第一个草图:（蜂~~特~~网 更多分享）

2/13

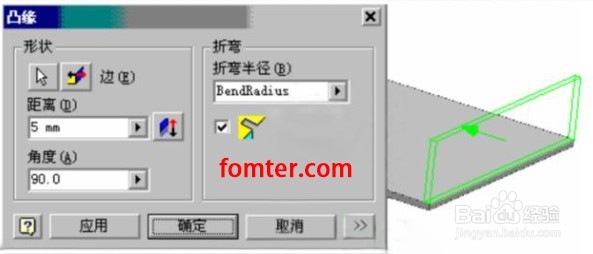

完成草图,单击“平板”，选择缺省配置,创建第一特征单击“凸缘”,如图选择一条边创建凸缘,距离5m,90度角

3/13

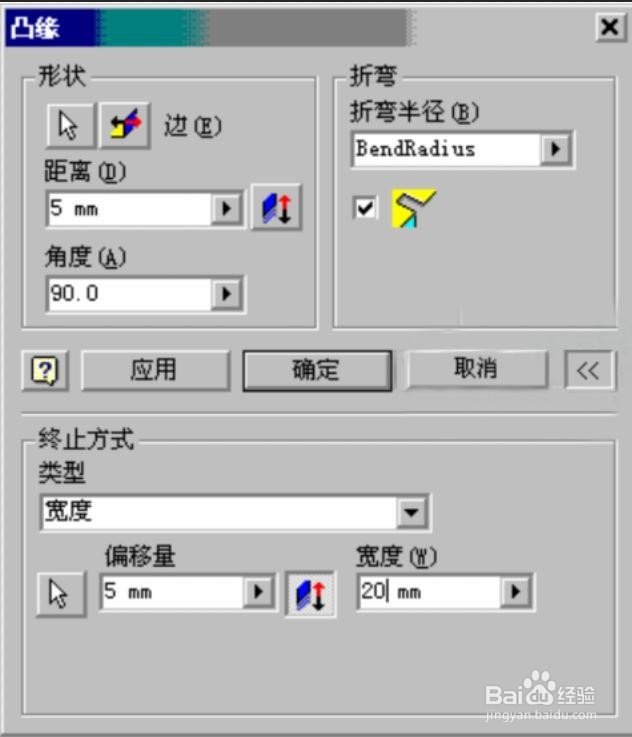

再次单击“凸缘”工具,如下图创建另一条边的凸缘,选择终止方式类型为:宽度。注意选择偏移量的起始点。

4/13

创建如下钣金

5/13

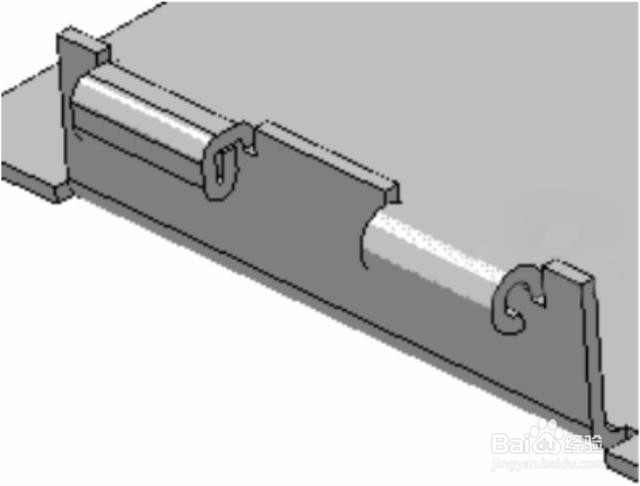

单击“卷边”,以不同的样式:双层和滚边形各卷一次

6/13

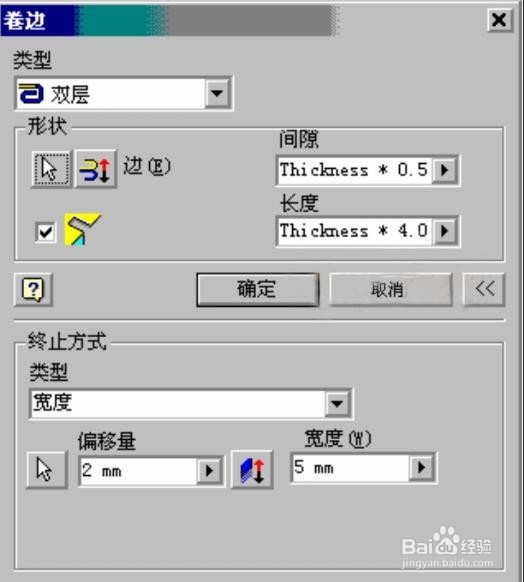

卷边对话框:

7/13

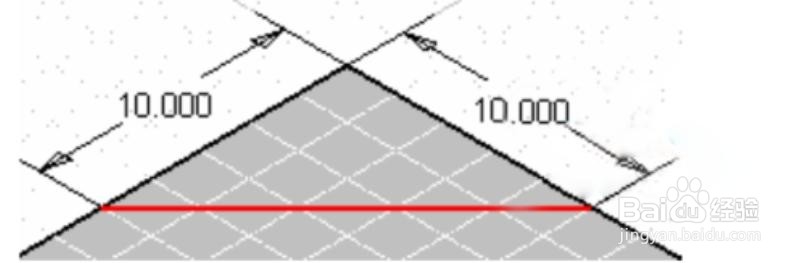

在第一钣金面的上表面创建如下草图:

8/13

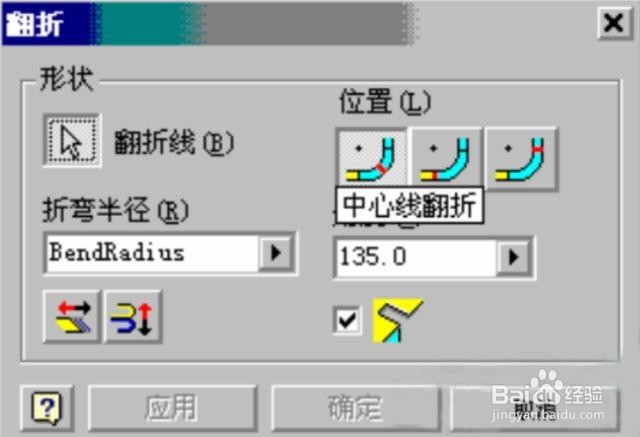

单击“翻折”,按如下参数翻折:

9/13

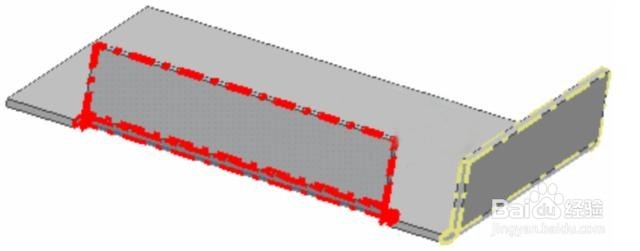

得到下面的钣金

10/13

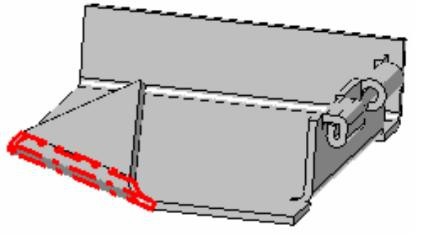

在翻折侧添加两次凸缘,距离分别为10m和5mm,得到如下钣金:

11/13

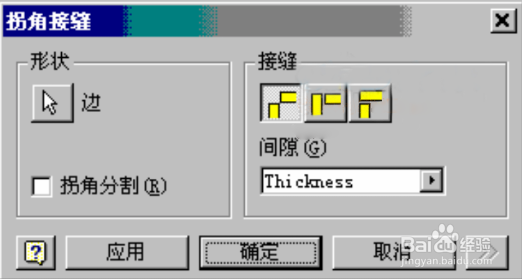

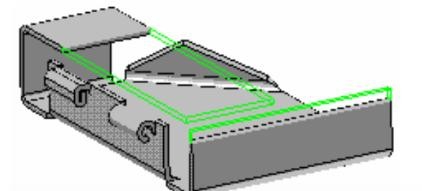

单击“拐角接缝”选择两条凸缘边。

12/13

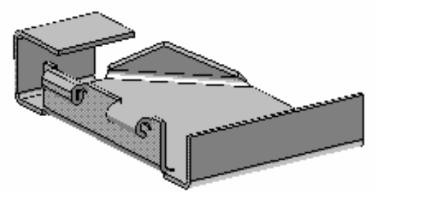

生成如下钣金

13/13

最后,单击“展开模式”,得到展开的饭金图。
