    分享互感器伏安变比极性综合测试仪CT极性试验

    来源:网络收集  点击:  时间:2024-05-08
    【导读】:
    HTFA-V互感器伏安变比极性综合测试仪操作安全方便,全微机化装置,内置进口高性能CPU,可靠性高,按界面提示设定测试值后,不需人工接触被测试设备,仪器自动完成测试,使试验人员远离高压电路,确保其人身安全。输出容量大,伏安特性试验最大输出电压高达1000V,变比测试最大电流高达600A,仪器输出容量为5KVA。 下面,介绍一下这项仪器的CT变比极性实验方法!工具/原料more1主机2测试线35m大电流导线(带大电流夹)4串口连接线5接地线6打印纸7鳄鱼夹82A保险管9程序光盘10AC220V电源线步骤/方法1/6分步阅读

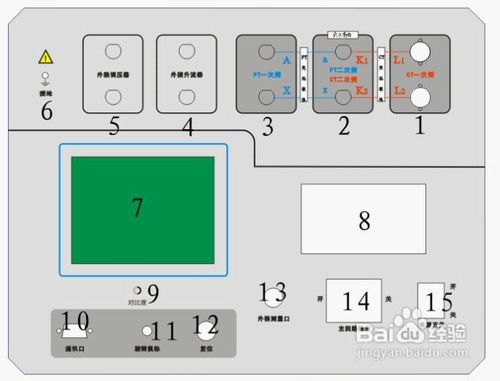

    仪器侧板上装有仪器供电电源插口(带2A保险)和散热风机,仪器电源插口可接受220V和380V电源输入,仪器会根据输入的电源进行自适应调整。仪器面板结构如图

    2/6

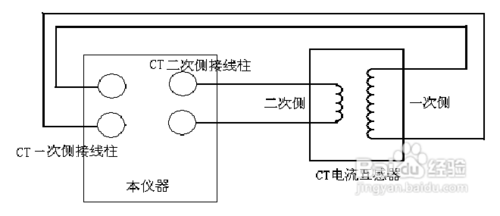

    CT单机变比极性试验接线如图所示,

    3/6

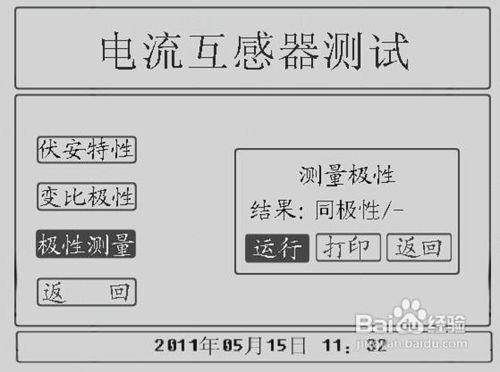

    在CT测试主界面上转动旋转鼠标,选择变比试验,按下旋转鼠标则进入图所示的CT变比极性试验设置界面。

    4/6

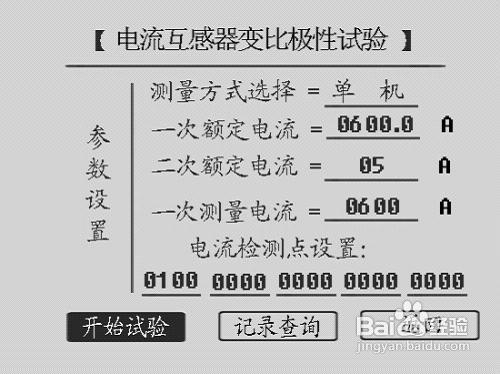

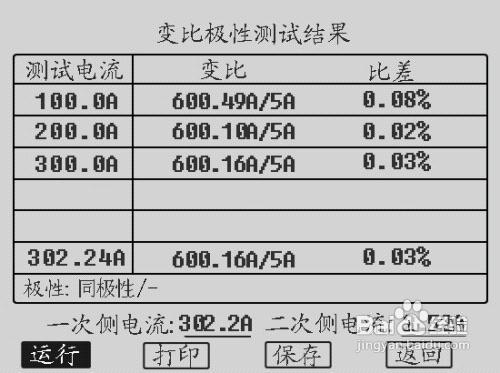

    在进行CT变比极性试验设置时,按被试品的比值大小来设定一次测试电流,如果一次额定电流超过600A,可将一次电流设为400A-600A,二次额定电流按被试品铭牌标注设置为5A或1A。一次电流检测点可随意在零到设定的一次电流之间取5个点。CT变比极性试验结果显示如图所示,在画面中可选择停止,打印和返回,

    5/6

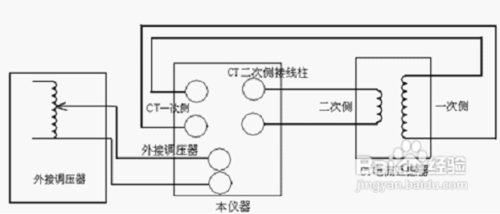

    外接调压器器试验接线如图所示,CT外接调压器变比极性试验的控制过程和CT外接调压器的伏安特性试验相同。

    6/6

    按下运行后,仪器会自动检测所连接CT的极性。选择打印则将试验结果打印,选择返回则返回至CT试验主界面。

    注意事项

    仪器的工作电源为~220V或~380V,插座装在侧板上。

    如果仪器长期不用,请放在干燥通风处保存,并一个月通电一次。

    互感器极性
