在用SolidWorks出工程图时需要标注公差，本文介绍一种高效的公差标注方法，可以快速的标注尺寸的上偏差、下偏差、基轴制配合、基孔制配合、形位公差等信息。工具/原料moreSolidWorks2014KYTool2016方法/步骤1/9分步阅读

在SW中打开一张工程图

2/9

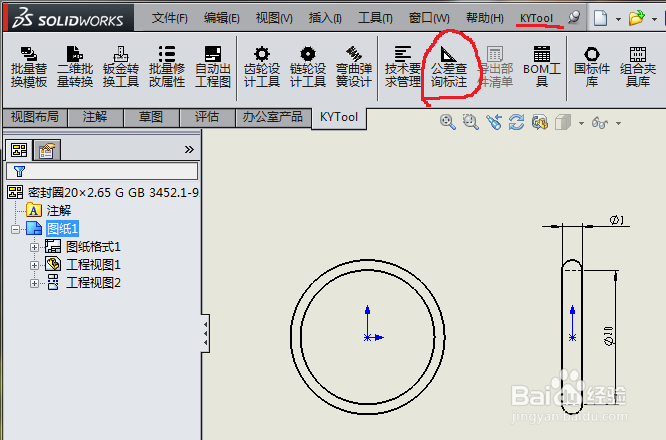

单击KYTool插件菜单的【公差查询标注】图标，打开此功能

3/9

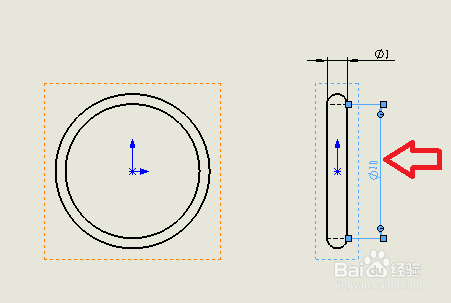

单击选中工程图上的需要标注公差带的尺寸。

4/9

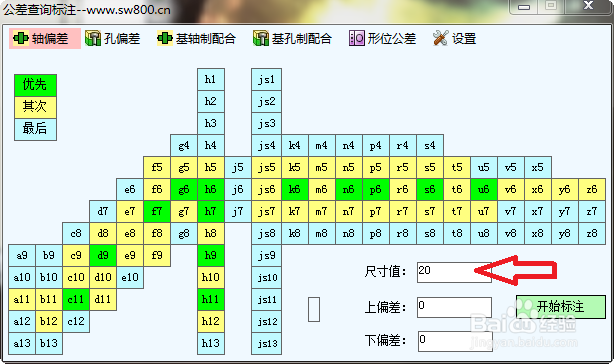

在KYTool公差查询标注窗口中可以看到已经显示出当前选中的尺寸的尺寸值

5/9

在上图所示的窗口中选择要查询的类型，有“轴偏差”“孔偏差”“基轴制配合”“基孔制配合”“形位公差”，选择当前需要标注的类型。

6/9

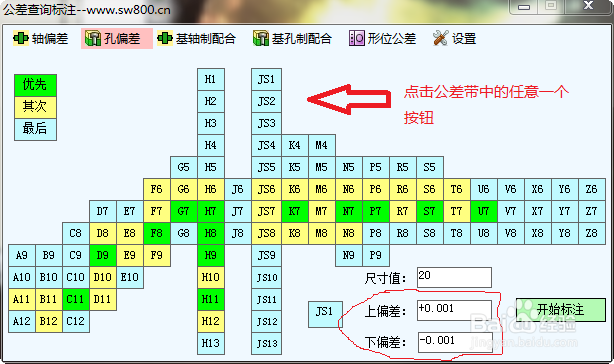

选择公差带：公差带有“优先”“其次”“最后”之分，用不同的颜色加以区分。点击任意一个公差带按钮，程序会自动从后台数据库中找到当前选中的尺寸的上偏差和下偏差，并显示在文本框中。

7/9

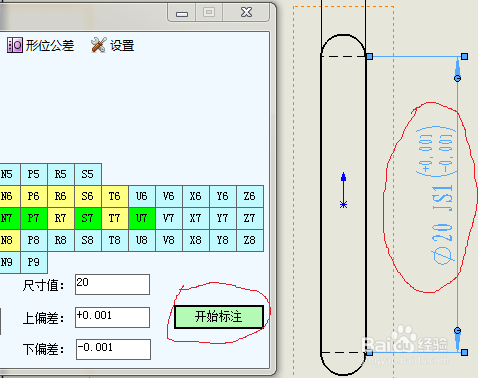

点击右下角的开始标注按钮，插件自动在工程图的当前选中尺寸中加入公差信息。

8/9

到此为止，已经完成了一个尺寸的公差设置，接着点选其它尺寸标注公差，直到完成所有的尺寸为止。

9/9

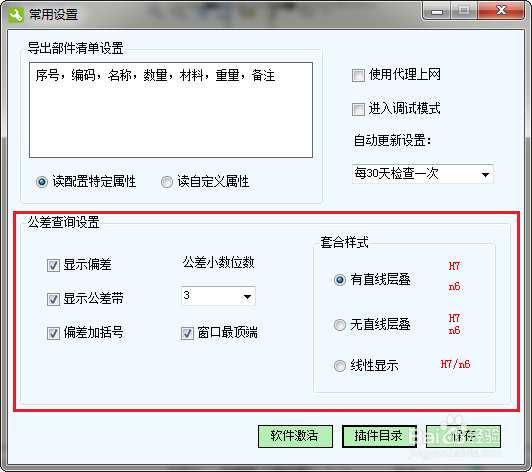

补充：标注公差的样式可以在设置中设定，比如公差的小数位数，是否显示括号，上偏差和下偏差的排列方式等等。

注意事项

如果公差标注后发现不正确，无需手工修改，只需点一下这个尺寸，然后回到选择公差带窗口重新选择即可

凯元工具KYTool的公差查询标注功能是开放的，没有使用限制。

形位公差包括直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、同心、对称、位置、环跳动、全跳动
