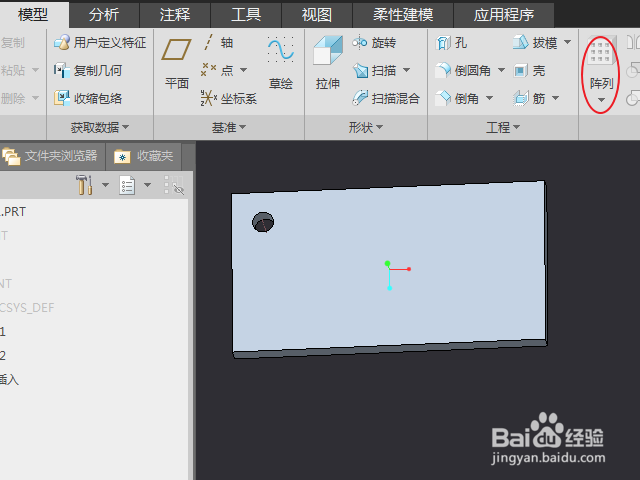

创建阵列。

在模型树中选择要阵列的特征，然后点击工具栏中“阵列”命令。

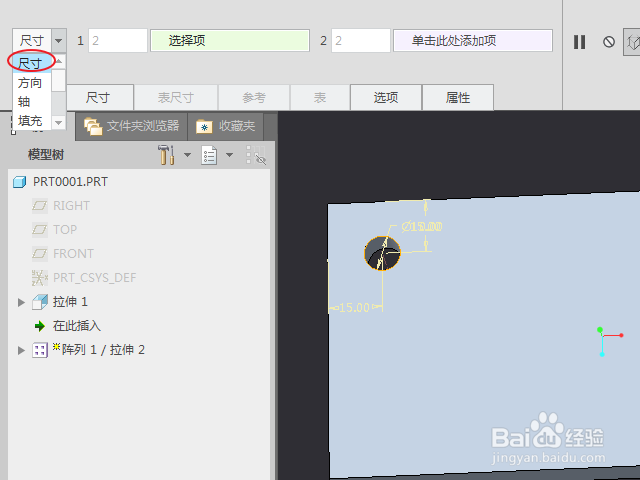

指定阵列类型。

进入阵列编辑器后，点击“尺寸”下拉列表选择阵列类型，本例选择“尺寸”。

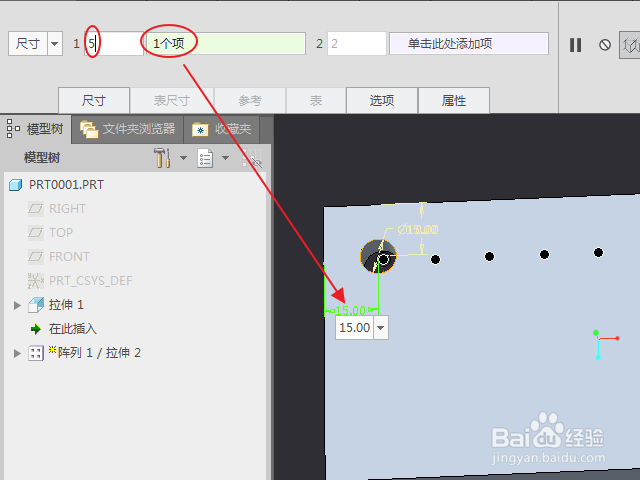

设定阵列参数。

点击1后面的“选择项”，然后在绘图区选定一个尺寸作为阵列参考对象，激活后，在1后面的文本框内输入需要阵列的数量。

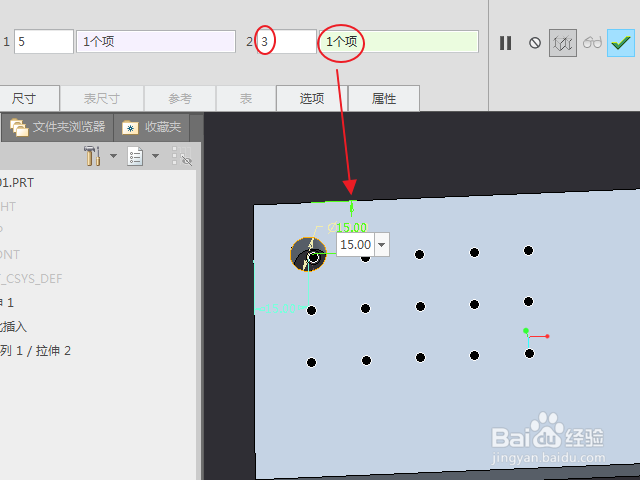

同理，设定2的参考尺寸对象以及阵列数量。

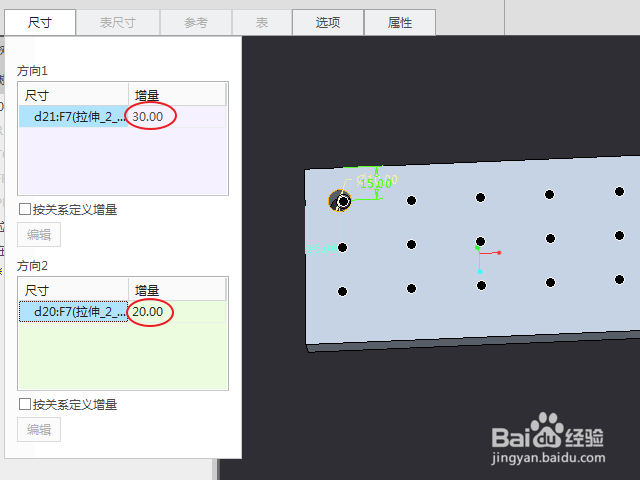

调整阵列尺寸。

打开“尺寸”选项卡，可编辑“增量”下的尺寸值，调整阵列之间的间距。

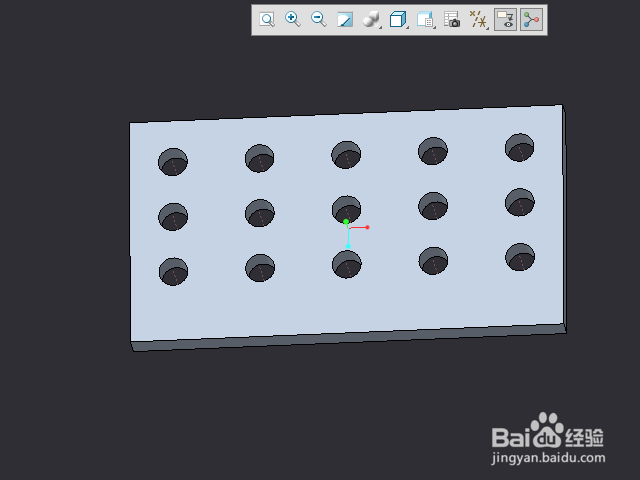

完成阵列。

参数设定完成后，可预览阵列效果，确认后点击“√”完成阵列。

增量尺寸设定为负值，可改变阵列排布方向。
