订阅cad知道起点,半径,弧长怎么画
来源：网络收集 点击： 时间：2024-05-09【导读】：
在绘图过程中，已知图形的起点和半径，进行弧长的绘制，以下给出了解析的方法，希望对大家有所引导。工具/原料moreCAD方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
已知图形的起点，我们以构造线为例进行设定，通过快捷命令XL进行绘制。

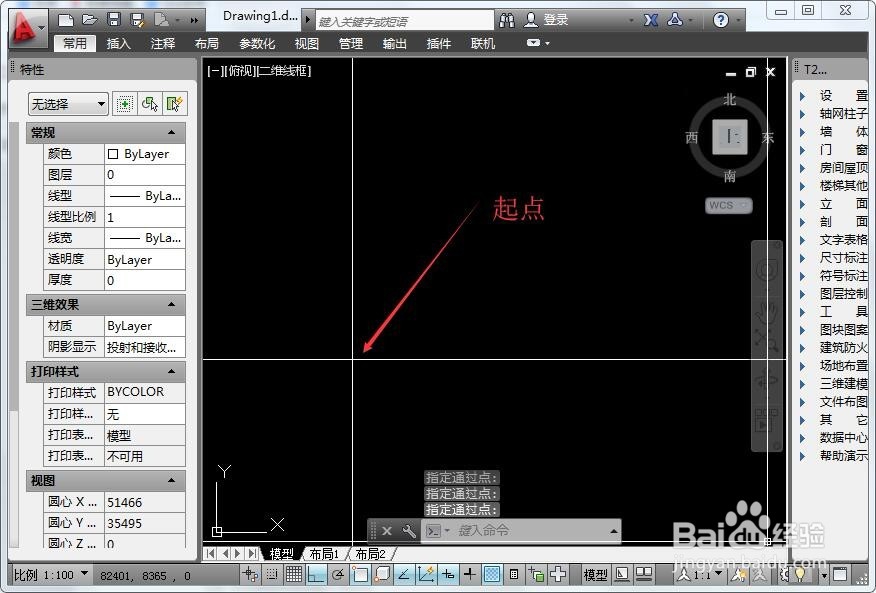

2/10构造线进行竖向和横线绘制属于正交，并设立一个交点为起点。

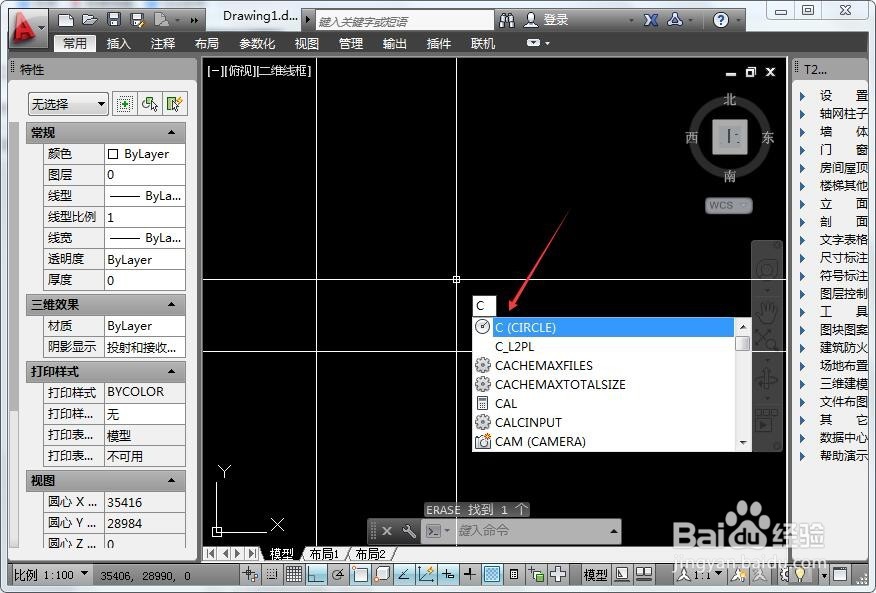

3/10假设半径为45毫米，以下均为毫米为单位，通过使用快捷命令C绘制圆。

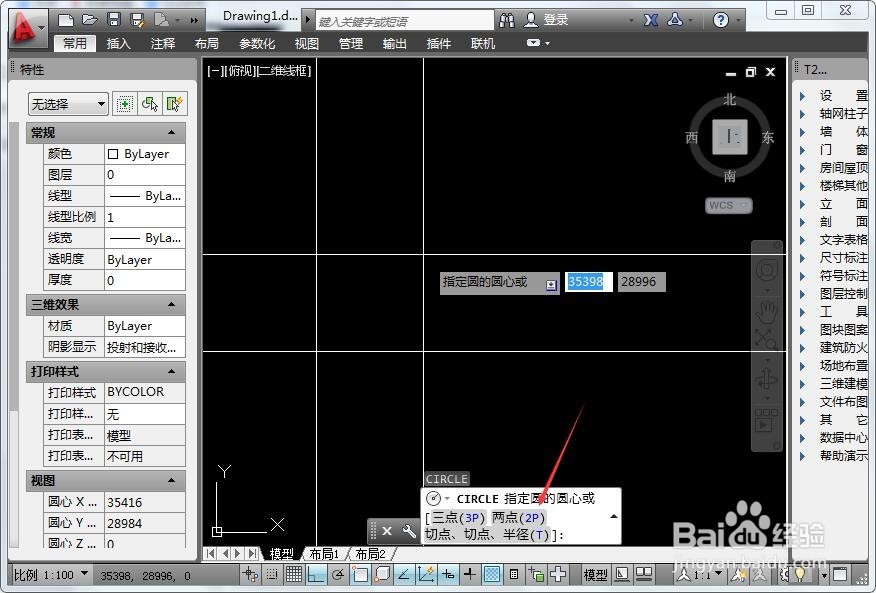

4/10通过输入命令C执行画圆，在提示中可看到两点2p，接着输入2p执行2点画圆。

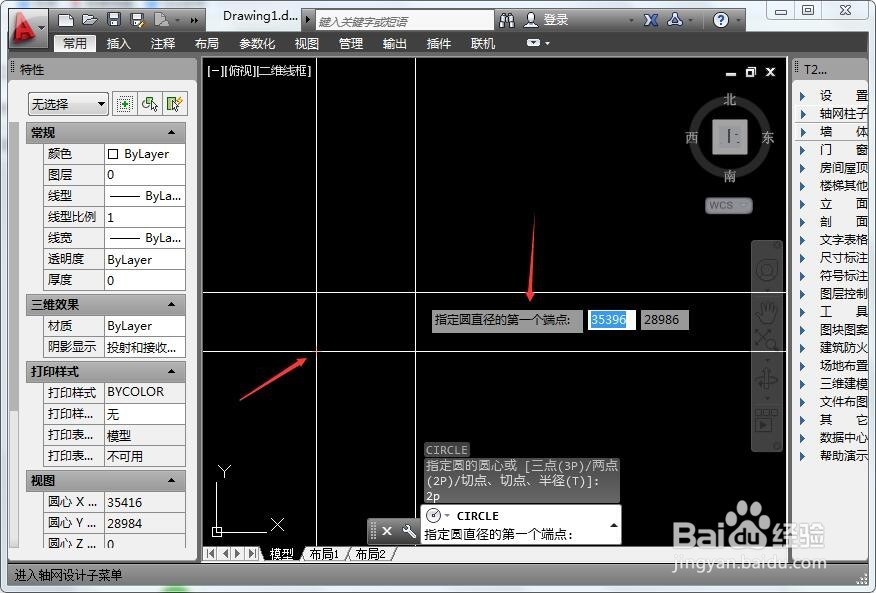

5/10指定2点画圆圆直径的第一个端点为起点。

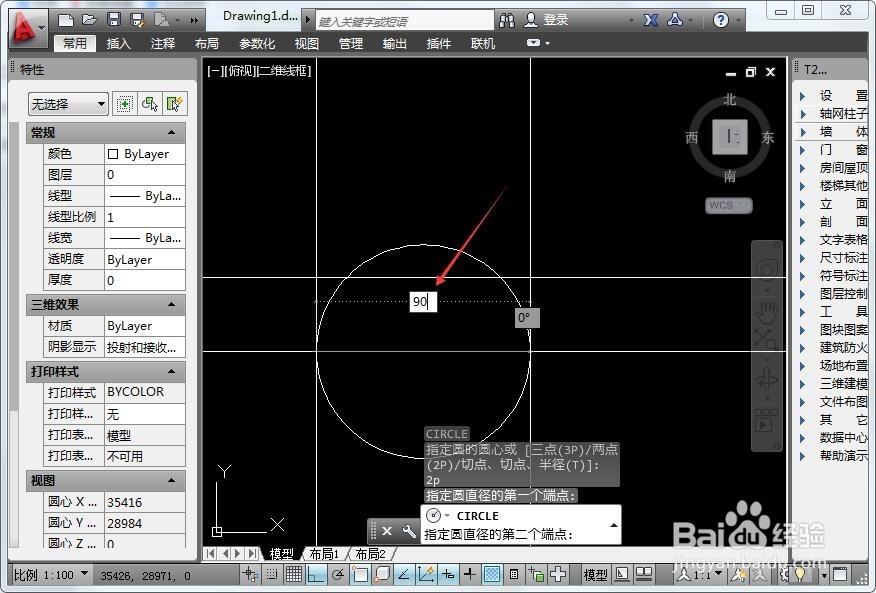

6/10接着需要指定圆直径的第二个端点，输入直径数值90确定直径并空格，自动完成第二个端点确定位置。

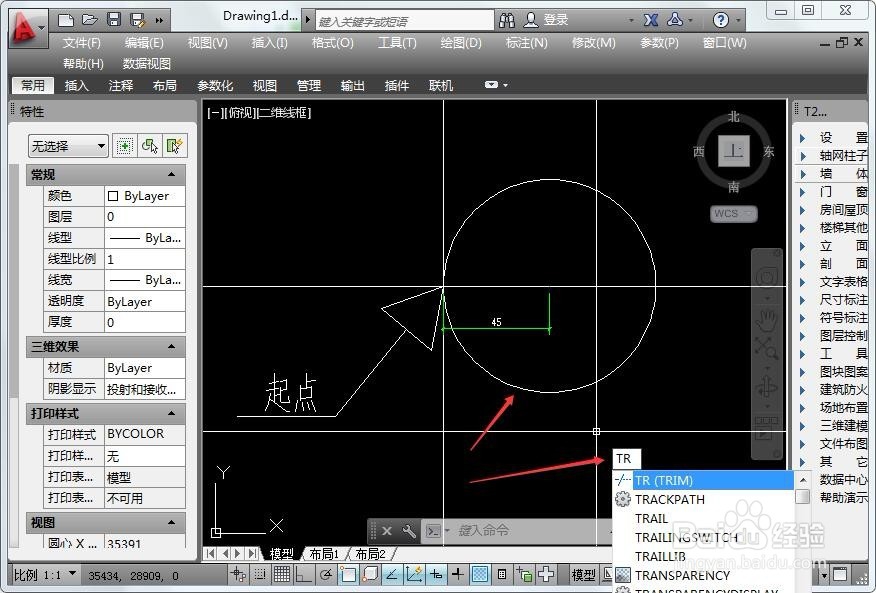

7/10然后将圆在横向构造线下方的半圆通过TR命令进行裁剪。

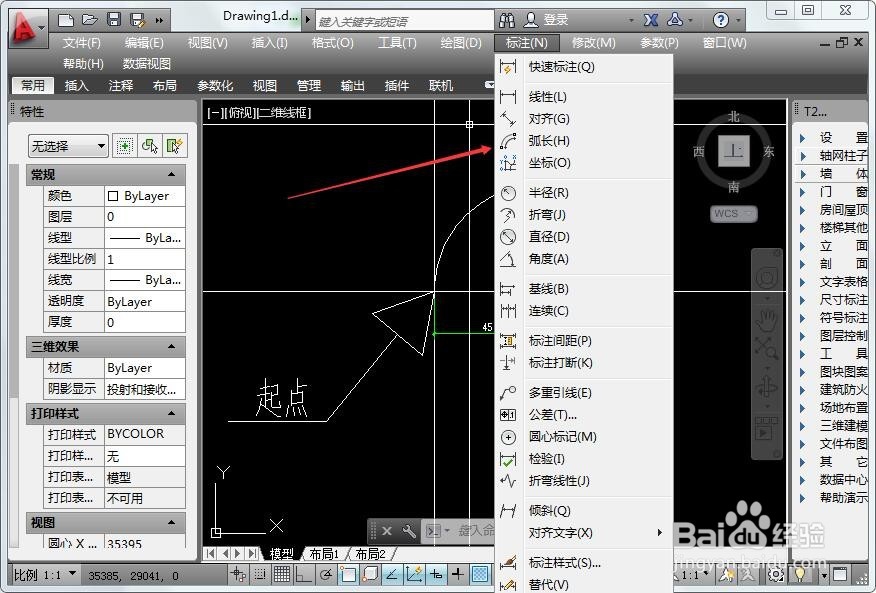

8/10裁剪完成后选择菜单栏标注-弧长进行标注。

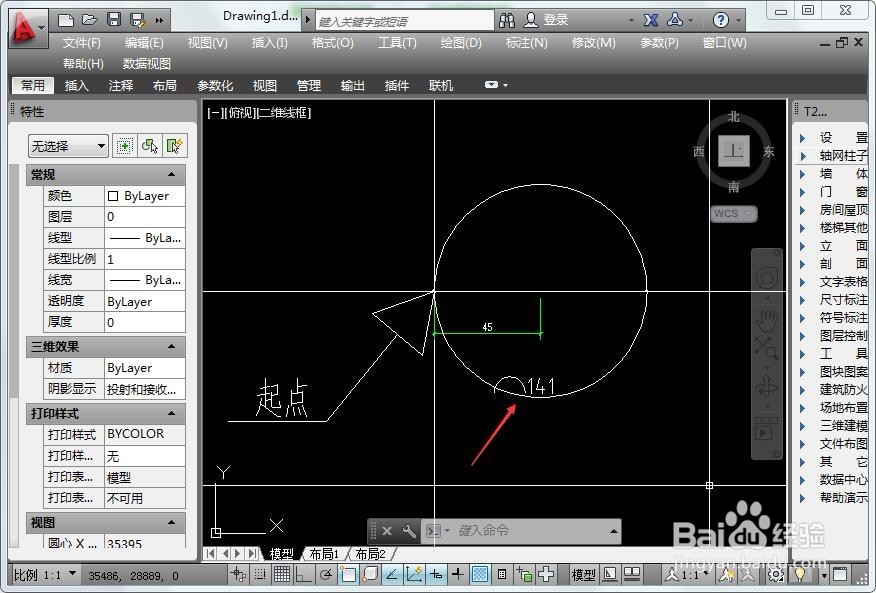

9/10得到弧长数值为141。
10/10总结
通过此方法完成已知起点和半径完成弧长的绘制且标注弧长，方法其实很简单，大家通过一次手动操作尝试即可掌握该知识点。
注意事项以上为个人经验总结，未经许可禁止转载。
操作遇到任何问题可留言讨论解决。
