会使用CAD不一定会绘制钻石，这是一种需要耐心和思考才能完成的绘图，下面就用CAD来模拟绘制一次钻石。工具/原料moreCAD方法/步骤1/15分步阅读

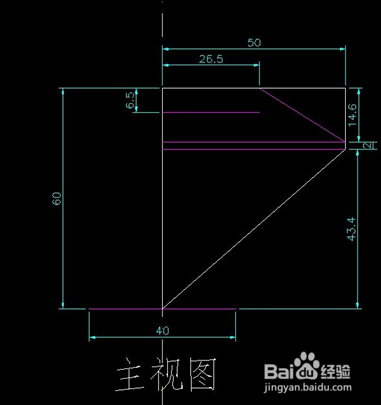

1、在主视图按尺寸画平面图

2/15

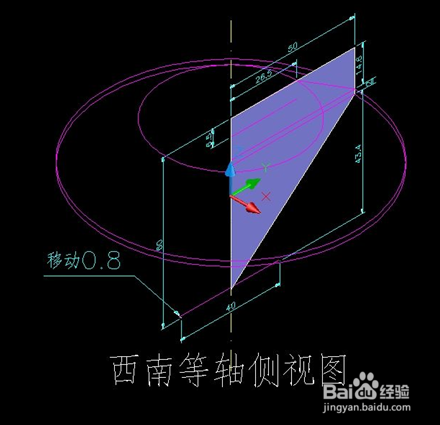

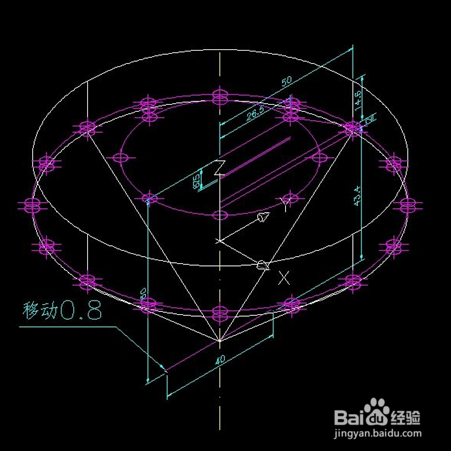

2、切换到西南等轴侧视图，画三个圆，底部40的线向后移动0.83、做钻石体的截面面域4、旋转成钻石椎体基本图形

3/15

5、三个圆分别等分16、16、8

4/15

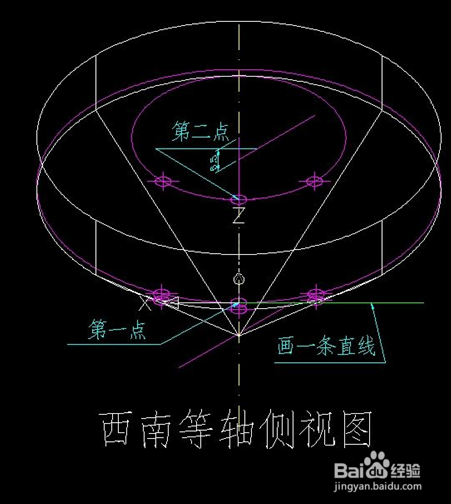

6、为了方便看清点位，把多余的点删除。两点 Z 轴 矢量UCS，在第一点画一条水平直线（尺寸随意）

5/15

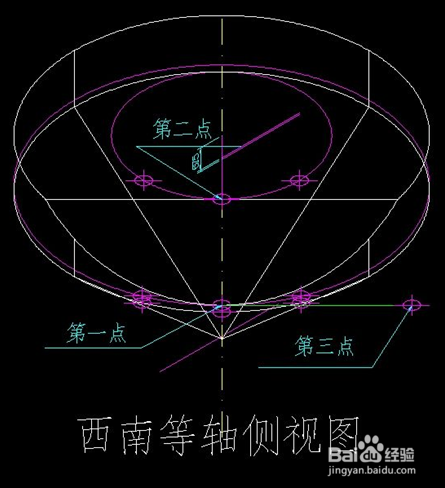

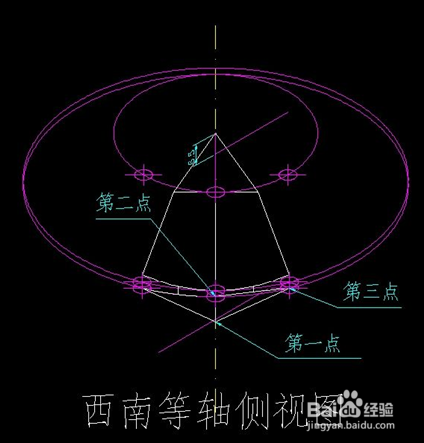

7、按图三点剖切，去除边块

6/15

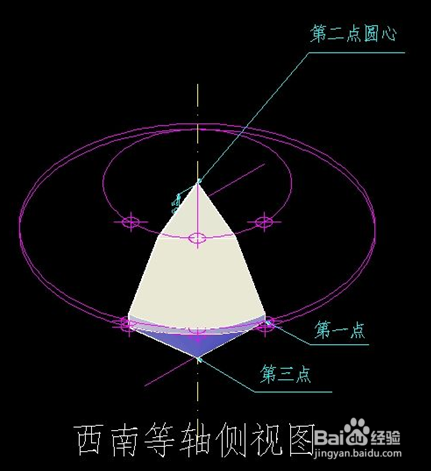

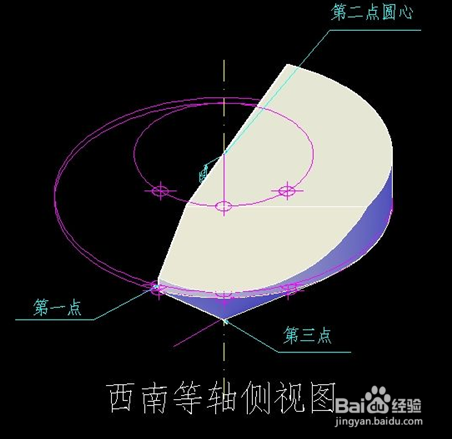

8、按图三点剖切，留下右边

7/15

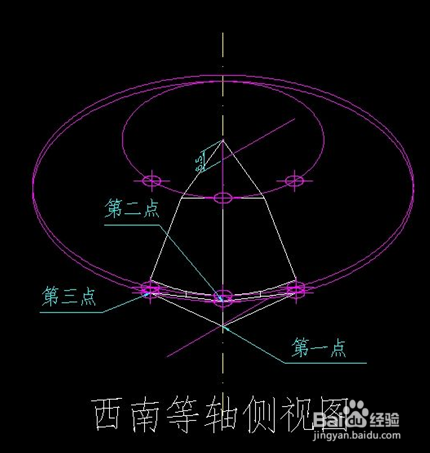

9、按图三点剖切，留下钻石椎体的八分之一图形

8/15

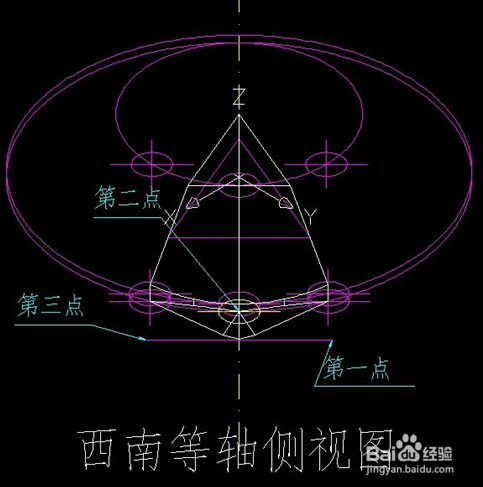

10、按图三点剖切，去除边块

9/15

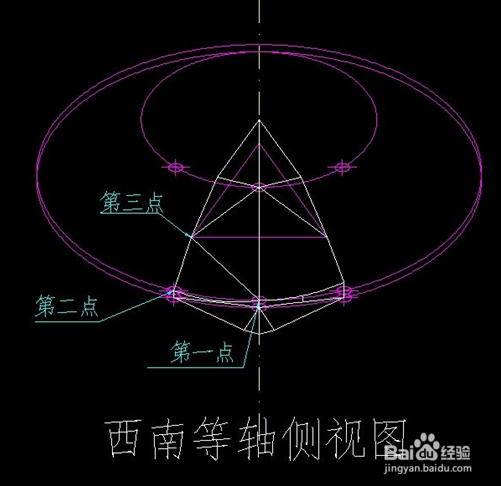

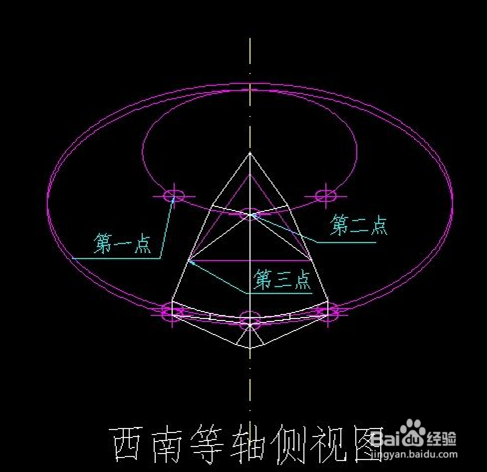

11、按图三点剖切，去除边块

10/15

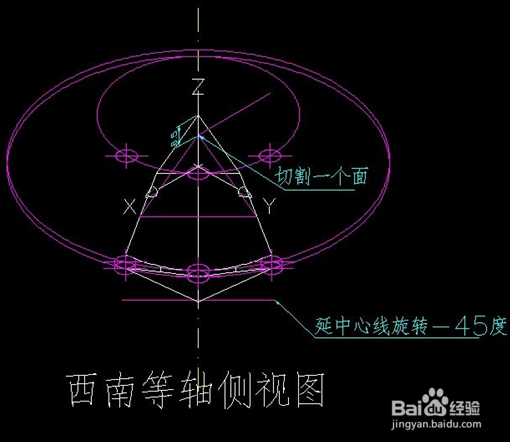

12、以顶面向下6.5位置X、Y方向切割一个三角面。底下一条40长的线延中心线旋转-45度

11/15

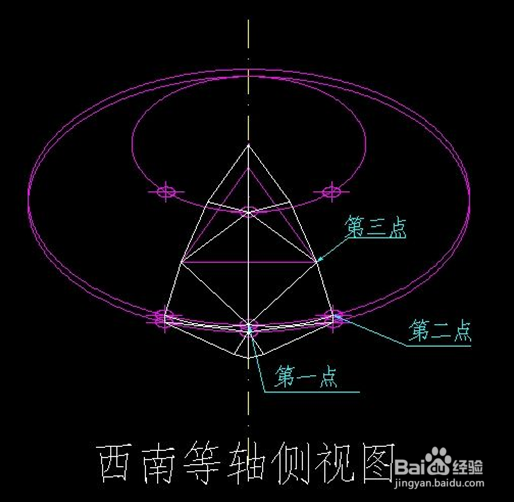

13、按图三点剖切，去除边块14、按图三点剖切，去除边块15、按图三点剖切，去除边块

12/15

16、按图三点剖切，去除边块

13/15

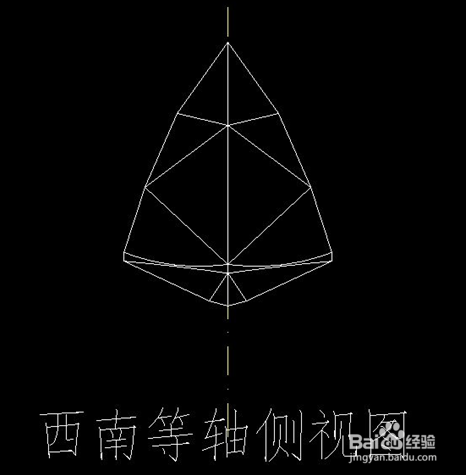

17、清理辅助线

14/15

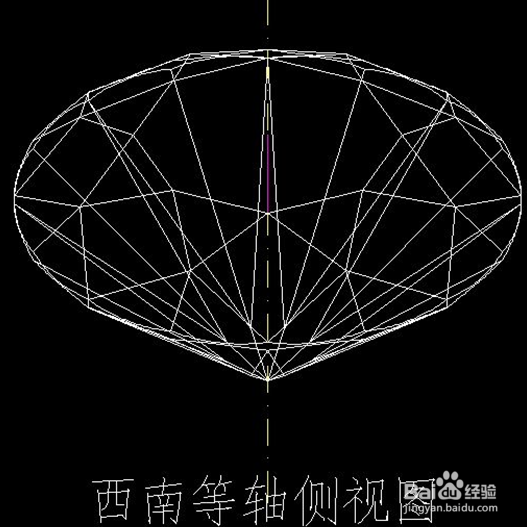

18、延中心线阵列8个，并集，完成

15/15

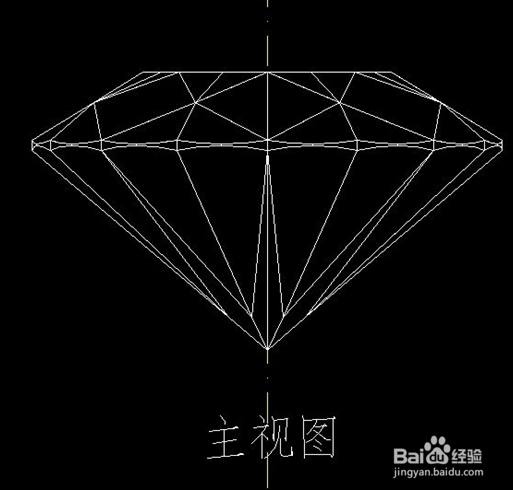

19、回到主视图看看
