本文讲解Creo 7.0创建平面截面的详细方法品牌型号：PTC Creo/Parametric系统版本：Creo 7.0软件版本：Creo/Parametric 7.0方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
CREOCREO7截面剖面平面截面

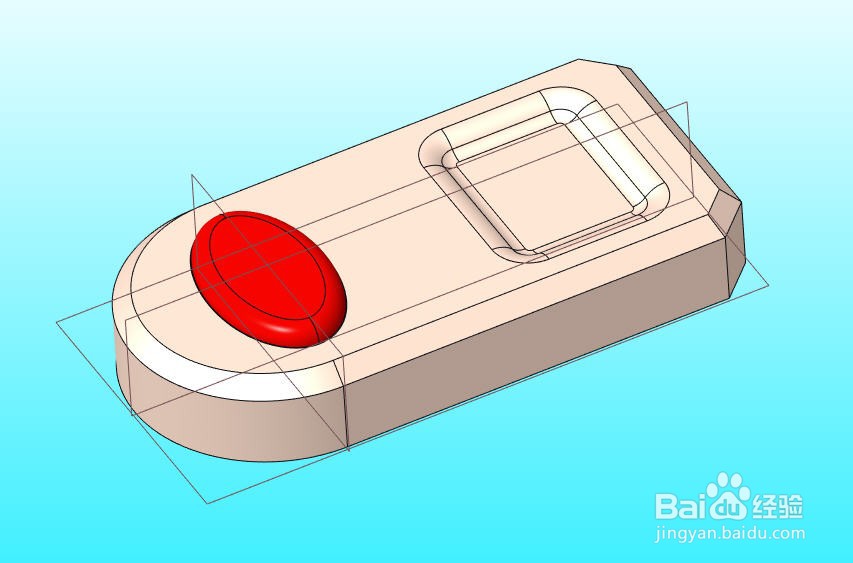

打开待创建平面截面的零件模型，我们将在零件模型中创建两个平面截面

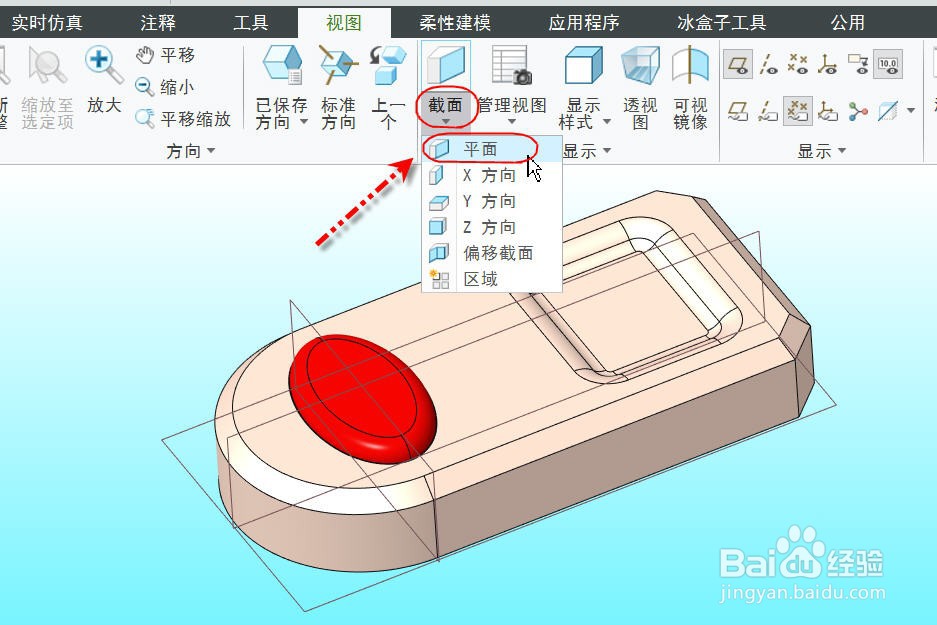

2/9点击并展开【视图】选项卡中【截面】下拉列表，选择【平面】打开【截面】操控面板。

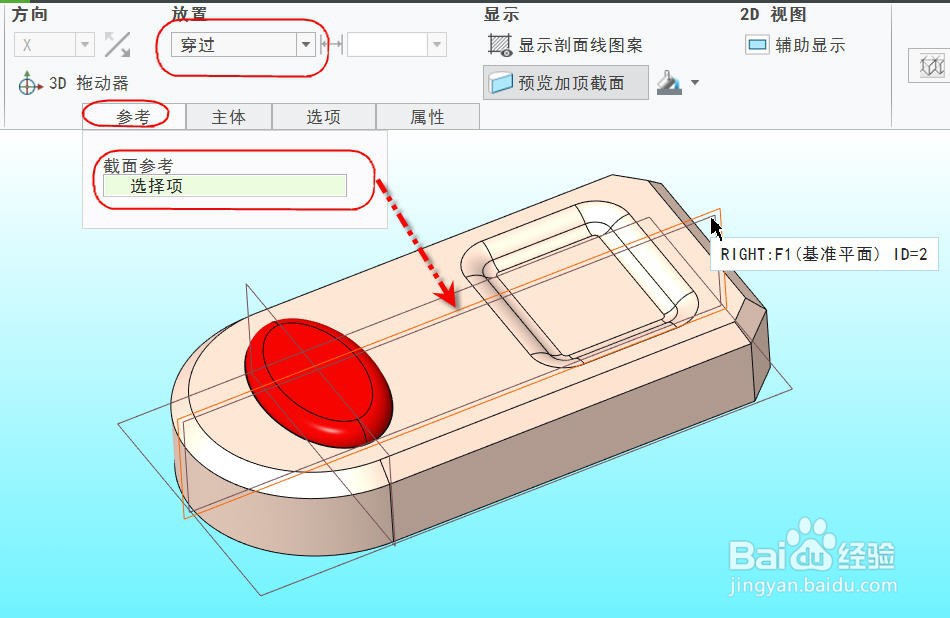

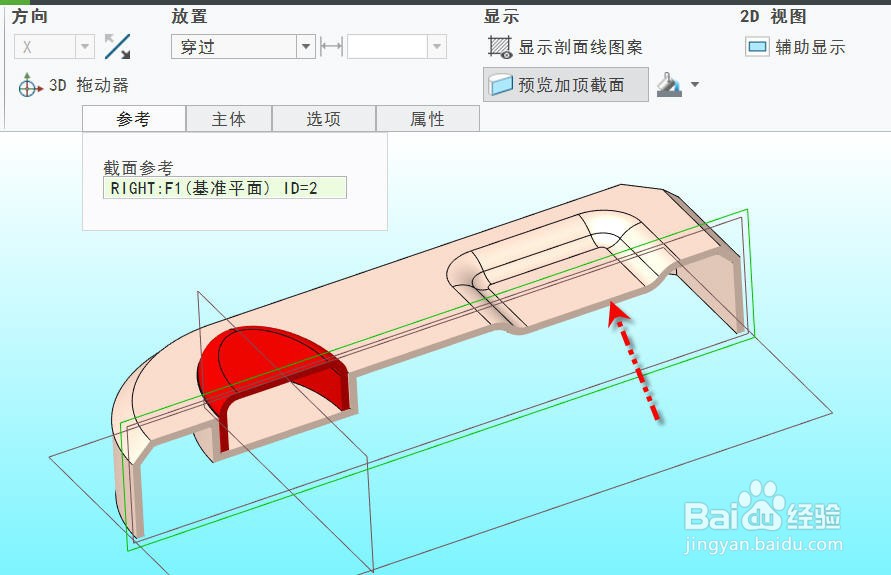

3/9从【放置】下拉列表中选择【穿过】，点击并展开【参考】选项页并选择【RIGHT】基准平面作为截面参考。软件自动创建并在图形区显示截面，如图显示

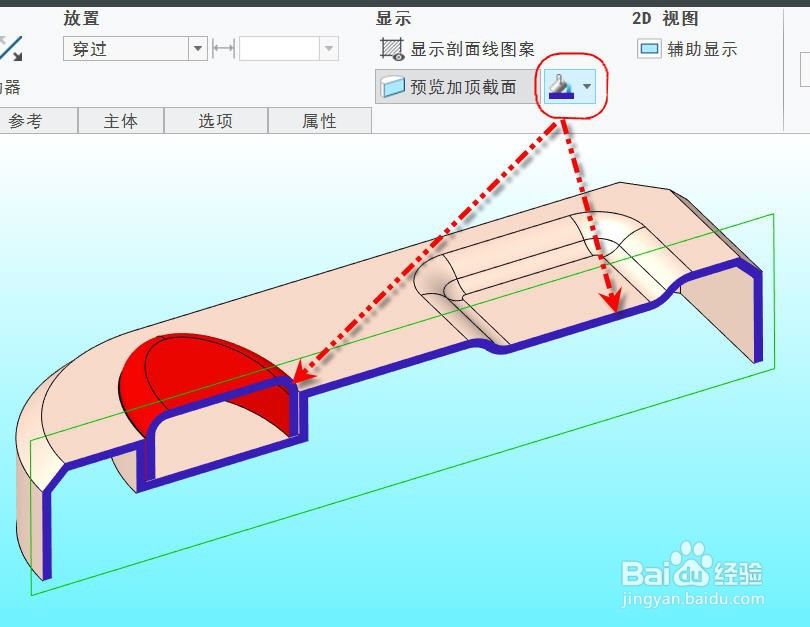

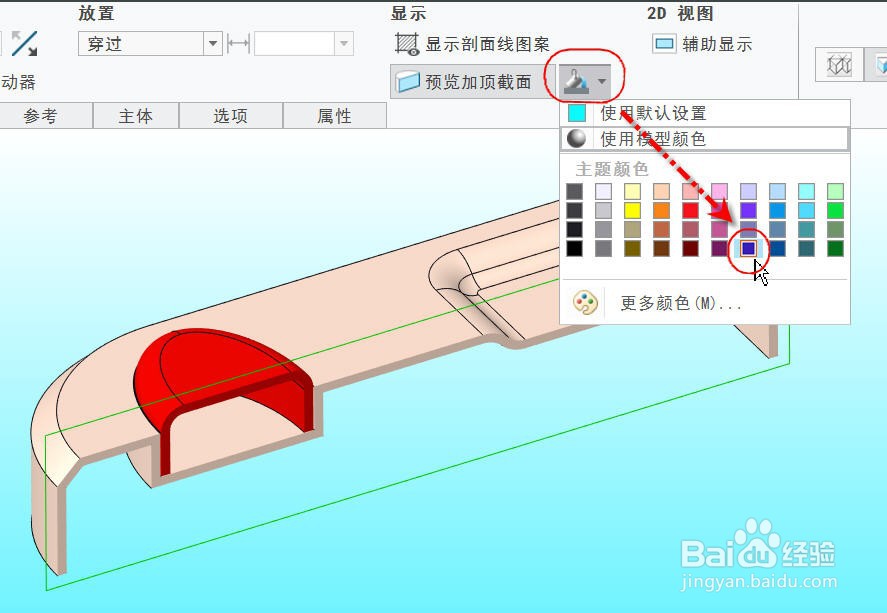

4/9点击并打开【截面颜色】对话框，然后选择图示的蓝色，截面的填充颜色将自动变成选择的蓝色，如图所示。

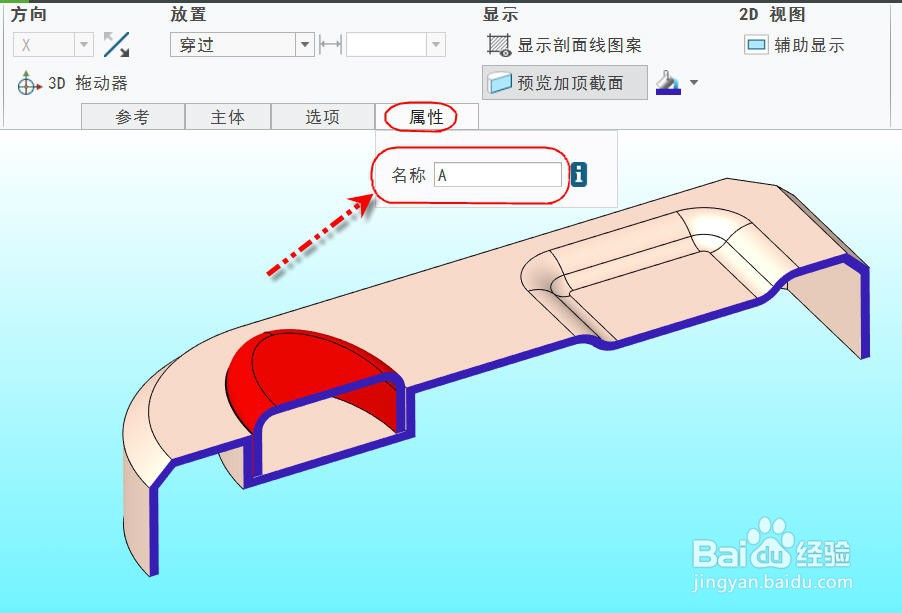

5/9点击并展开【属性】对话框，在输入框内输入A并按回车，把截面重命名为A.点击【确定】关闭操控面板完成截面创建，创建成功A截面

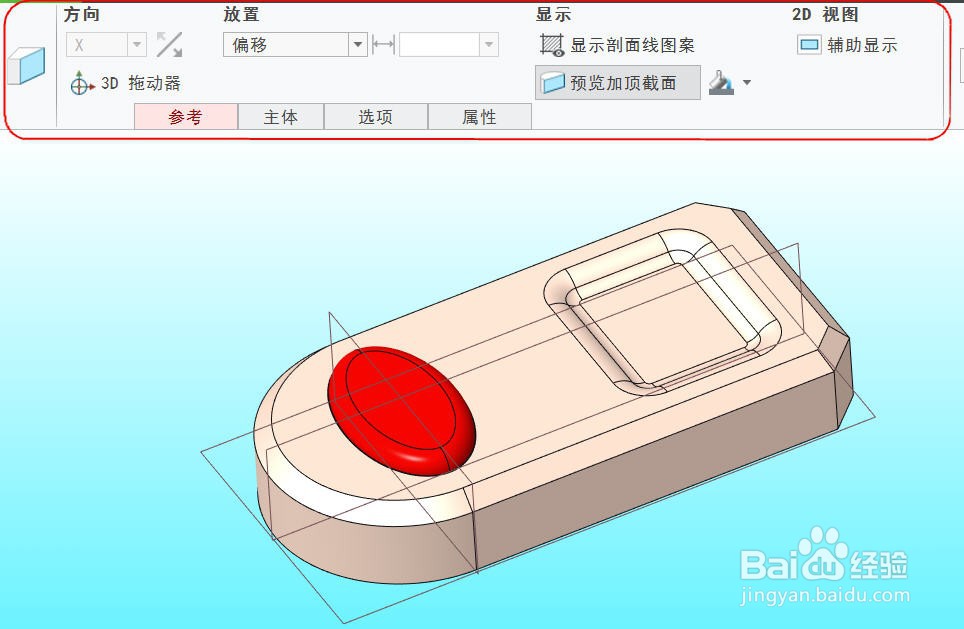

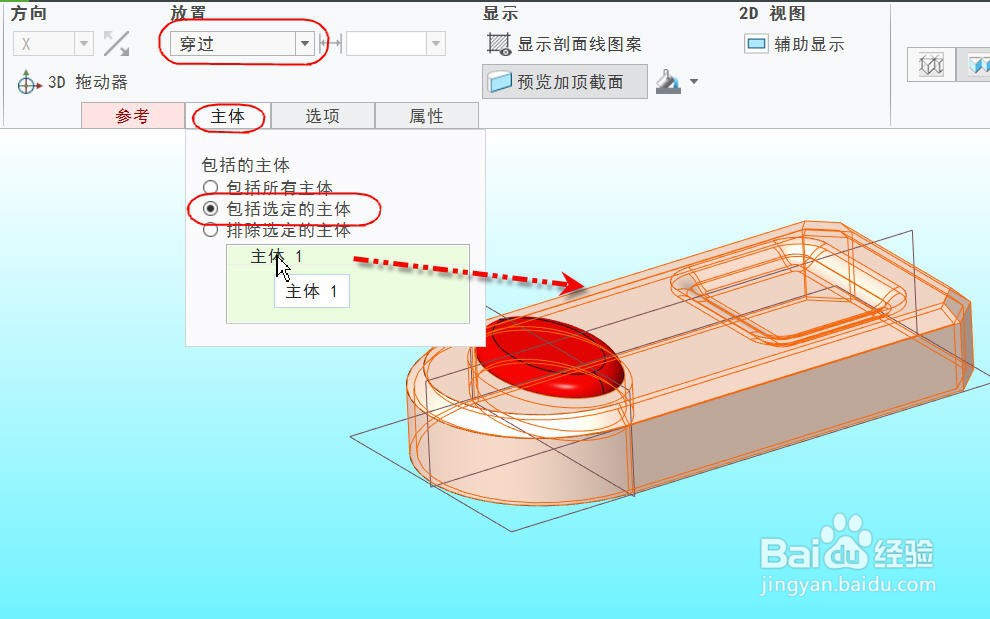

6/9同上方法重新进入截面操控面板并把放置的值设为【穿过】，点击并展开【主体】选项页，选择【包括选定主体】选项，然后选择【主体1】作为参考，如图所示。

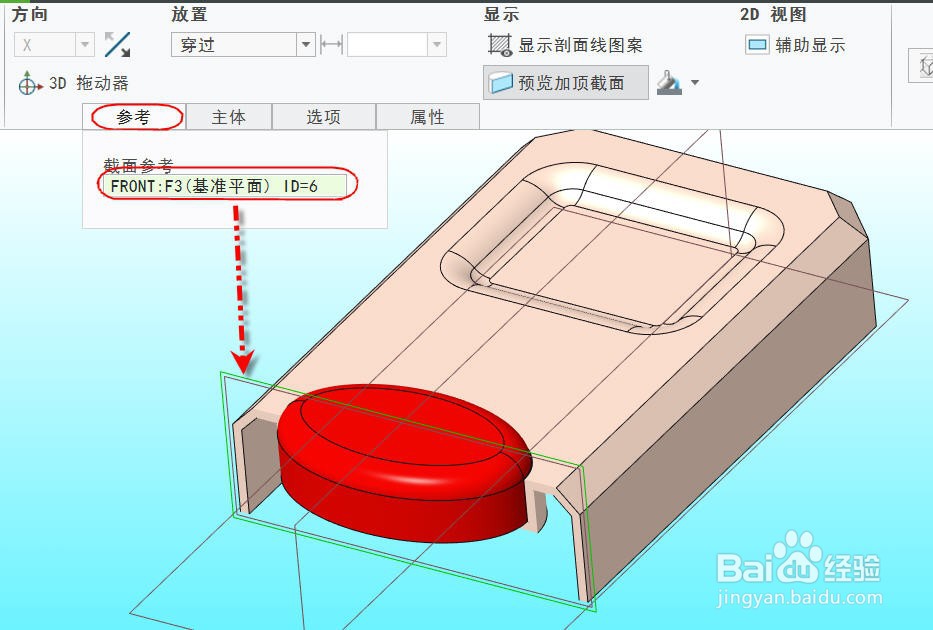

7/9点击并展开【参考】选项页，选择【FRONT】平面作为参考，软件自动创建第2个平面截面并在图形区显示，注意红色的按键主体并没有被截面切开。

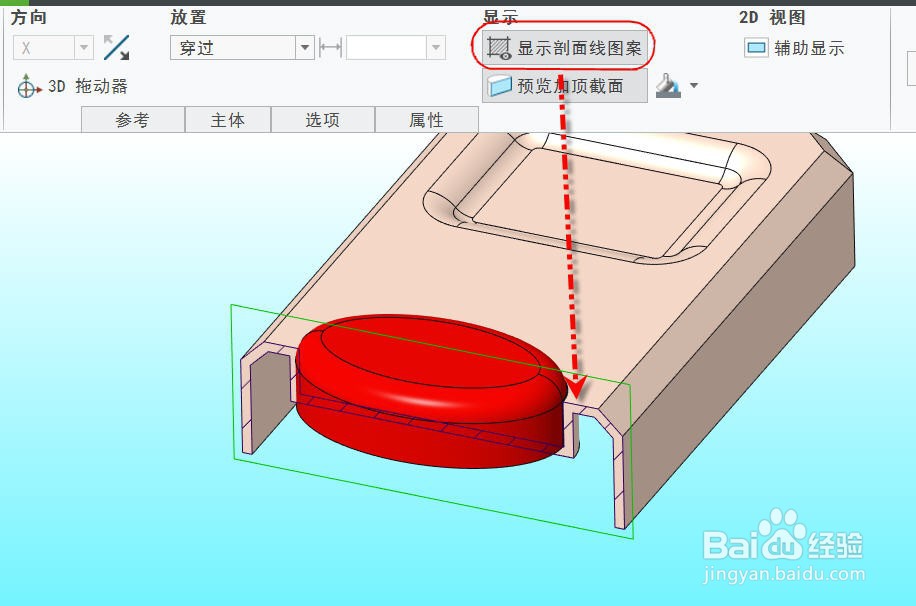

8/9按下【显示剖面线图案】，可以看到截面上显示剖面线。

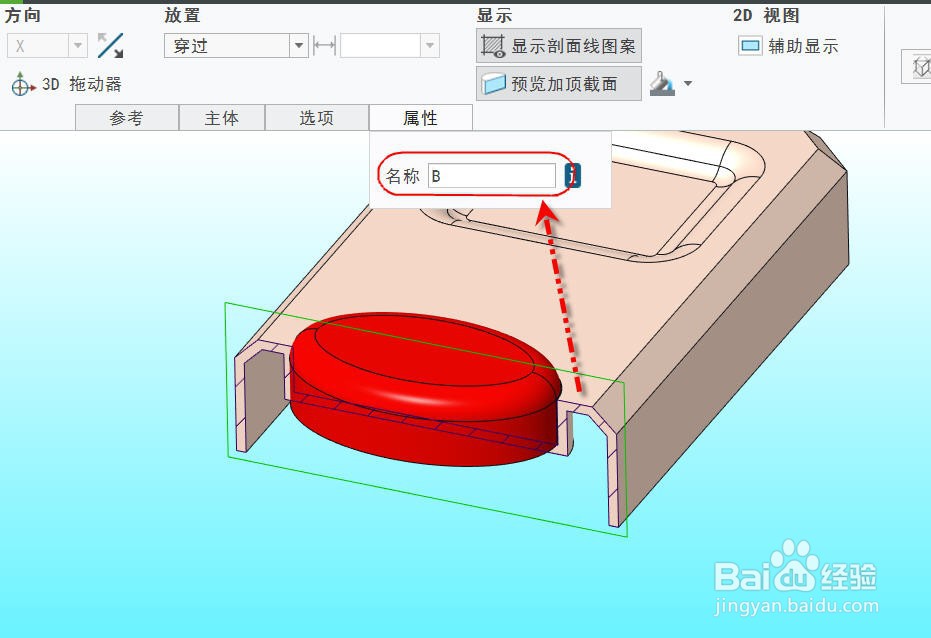

9/9点击并展开【属性】选项页，在输入框内输入B并按回车键确认，点击【确定】关闭操控面板完成截面B的创建。
