对于规则的折弯件，UG中有钣金模块，通过钣金模块展开的样片，相对来说还是比较准确的，也比较方便。工具/原料moreUG/NX方法/步骤1/3分步阅读
2/3
3/3
方法/步骤21/3
2/3
3/3
方法/步骤31/2
2/2
注意事项
打开产品数模。
2/3点击应用模块，切换到钣金。

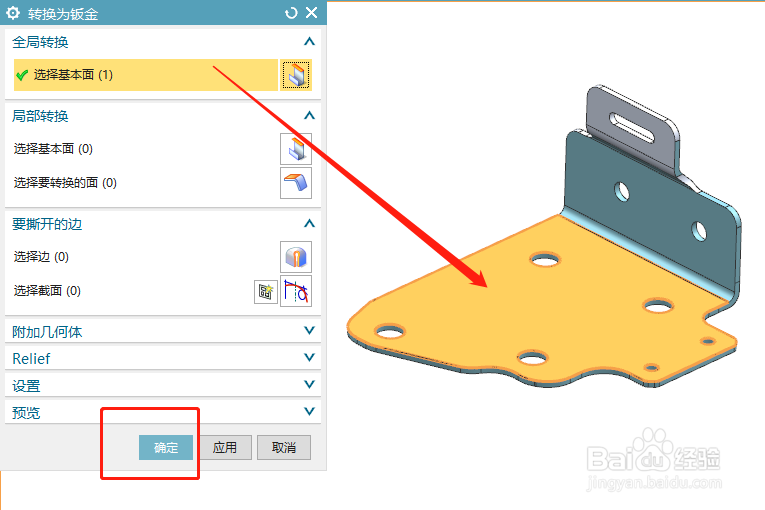

3/3点击转换为钣金，弹出对话框。
方法/步骤21/3随意选择产品上的一个平面，点击确定，转换成功。

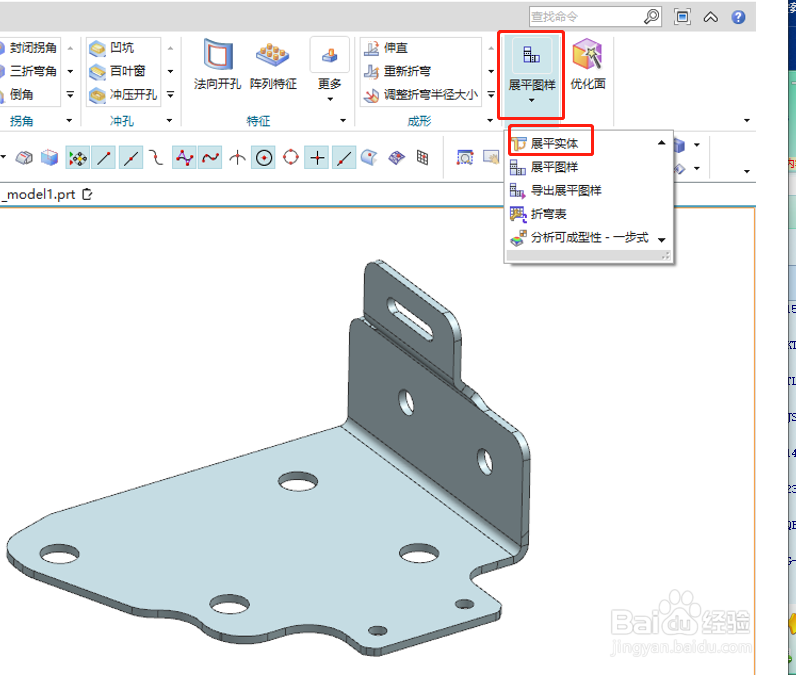

2/3找到展平实体命令，点击命令。

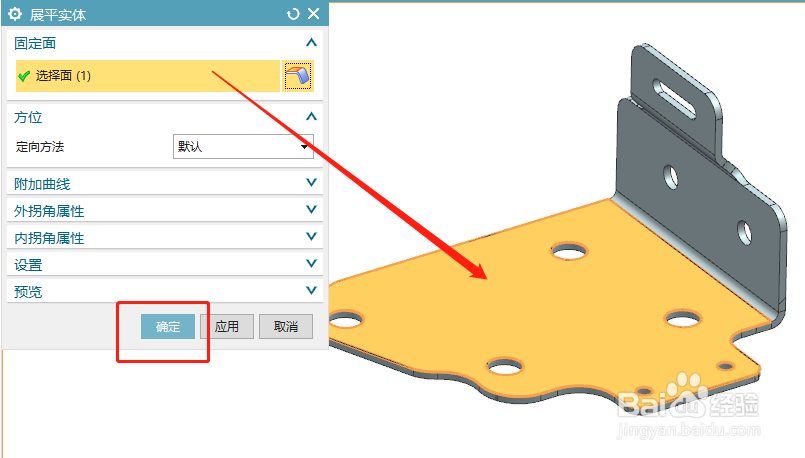

3/3弹出展平实体对话框，选择一个平面，点击确定。

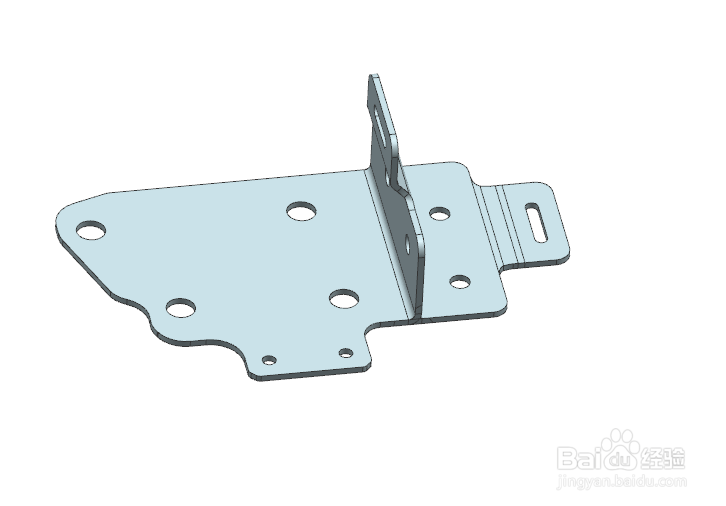

方法/步骤31/2展平成功，隐藏原有件。

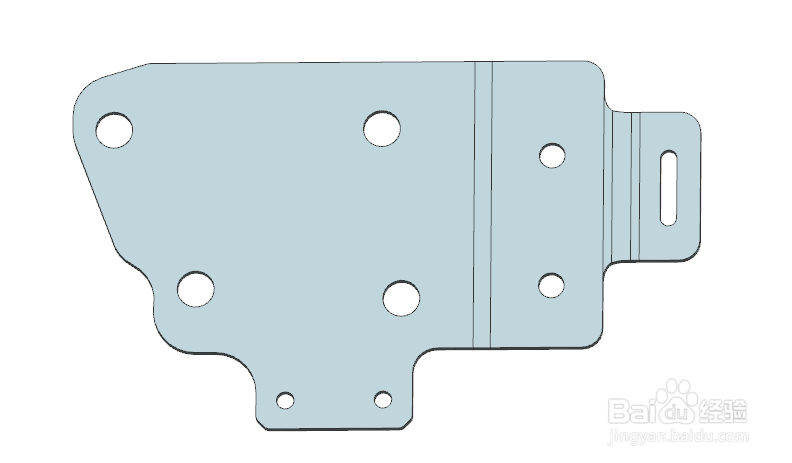

2/2得到最终的展开效果。
注意事项数据如果是在建模环境下画的，需要进入钣金模块，将实体转换为钣金，才能应用展平实体。
数据如果是在钣金环境下画的，可以直接应用展平实体。
如果在转换为钣金的过程中，弹出高亮部分无法转换，需要对高亮部分查找原因，对数据进行优化。
失败的原因多半是料厚不一致，或者折弯圆角面不是圆弧，又或者折弯圆角不是一条直线，型面复杂等等。
