计算机网络课程设计（吴功宜 吴英 等编著）机械工业出版社课程设计目的： 本课程设计的主要目的是对网络上的ARP数据包进行解析，从而熟悉ARP数据包的结构，对ARP协议有更好的理解和认识。工具/原料morePC机/操作系统visual C++ 6.0Winpcap Driver（wpdpack.zip）、DDL实验步骤/操作指导（依图片顺序）：1/16分步阅读

应用Winpcap编程的一般步骤：

1)获取网络设备列表；

2)选择网卡并打开；

3)当捕获数据包时，可能需要设置过滤器；

4)捕获数据包或者发送数据包。

Winpcap功能强大，效率高，使用方便。但是，使用前需要进行一定的准备工作，步骤如下：

2/16

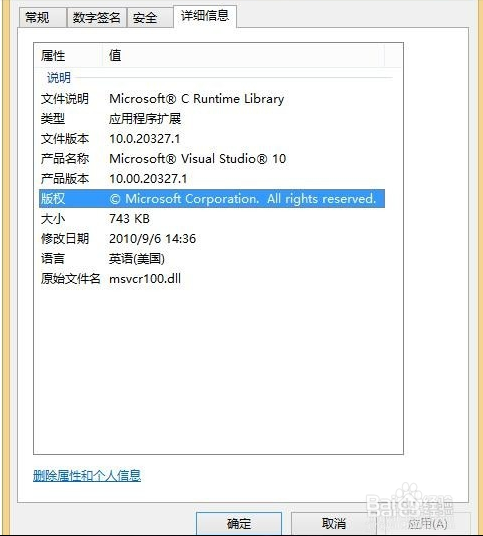

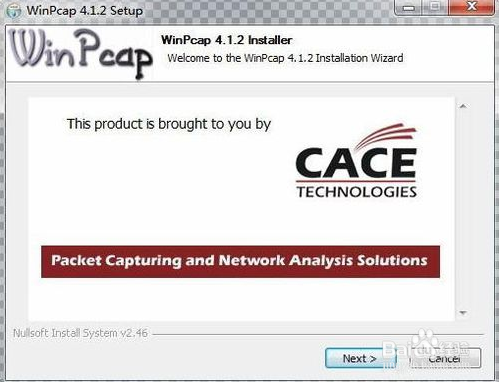

安装驱动程序。下载Winpcap Driver和DDL并安装，安装后重启机器：

3/16

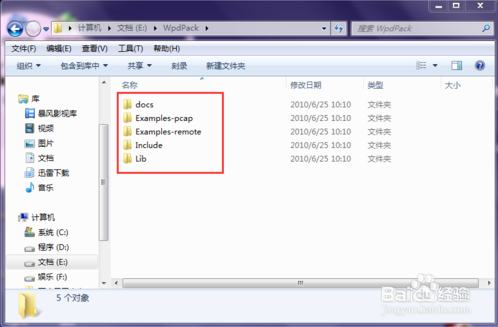

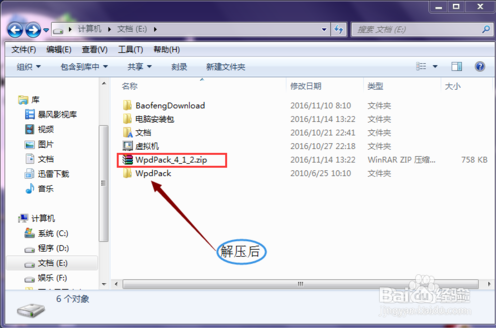

下载wpdpack(Developers pack)【推荐链接：http://pan.baidu.com/s/1miwKjt2密码：ua4v）解压后会看到其中包含docs、Include、lib、Examples等文件夹：

4/16

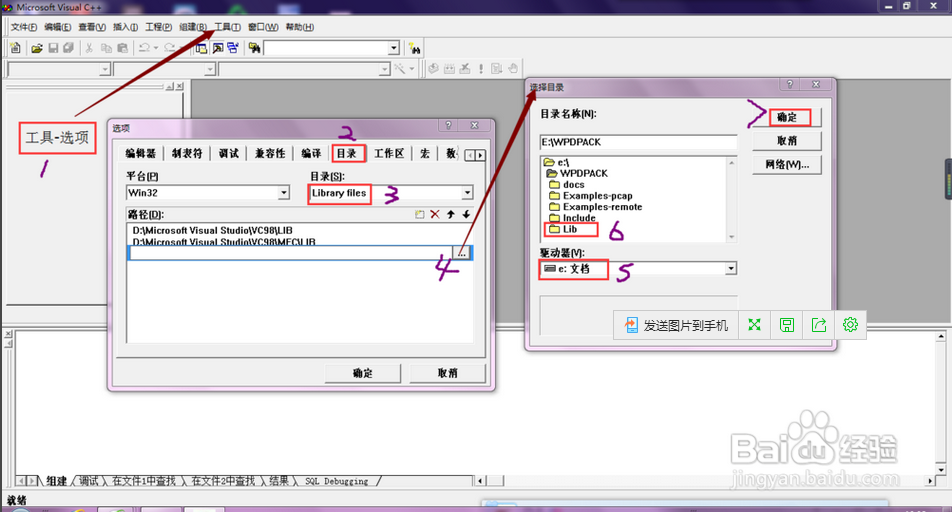

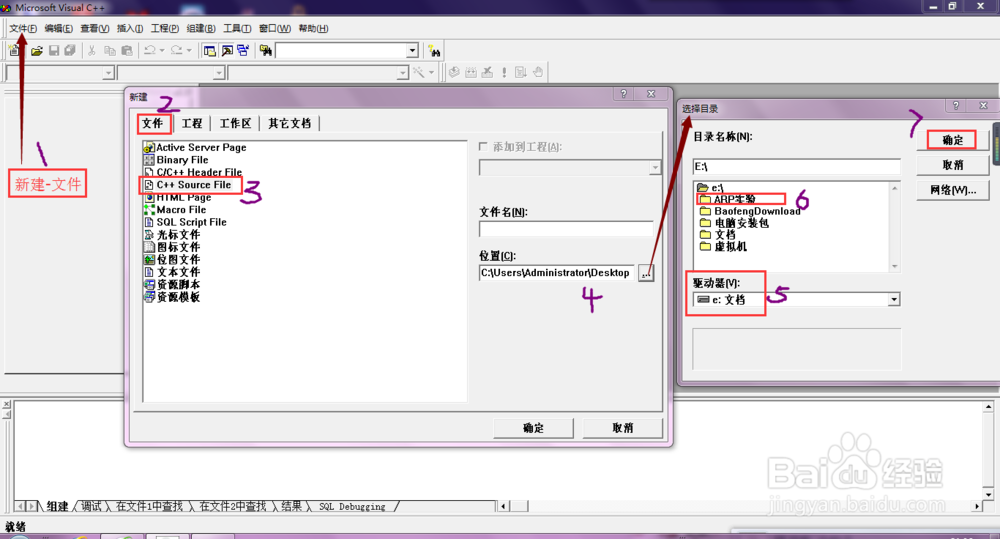

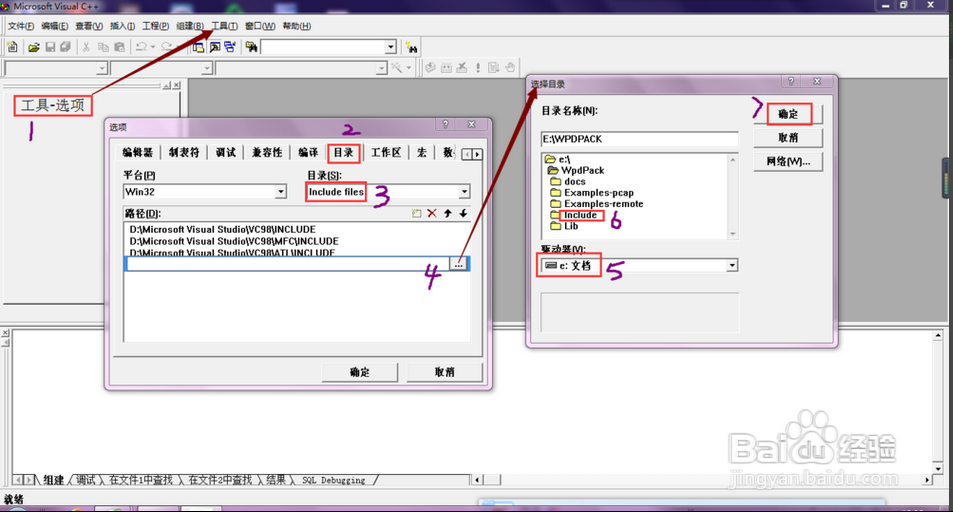

在VC中设定Include目录及Library目录。具体做法：打开VC后，点击“Tools-Option-Directories”，在include files中添加……\wpdpack\Include目录（步骤2中得到的）；在Library files中添加……\wpdpack\Lib目录：

5/16

课程设计要求：

通过编制程序，获取网络中的ARP数据包，解析数据包的内容，将结果显示在标准输出上，并同时写入日志文件。

6/16

经验操作指导：

程序的具体要求如下所示：

1）以命令行的形式运行，如下所示：

解析ARP.exe 6.txt

【注意】，“解析ARP”为程序名；“6.txt”为日志文件名。

２）程序输出内容如下所示：

源IP地址：输出ARP消息格式中的源IP地址字段；

源MAC地址：输出ARP消息格式中的源物理地址字段；

目的IP地址：输出ARP消息格式中的目的IP地址字段；

目的MAC地址：输出ARP消息格式中的目的物理地址字段；

操作：输出ARP消息格式中的操作字段，若为ARP请求，则为1，若为ARP 应答，则为2；

时间：该ARP包产生的时间。

3）当程序接收到键盘输入Ctrl+C时退出。

7/16

编写程序代码：

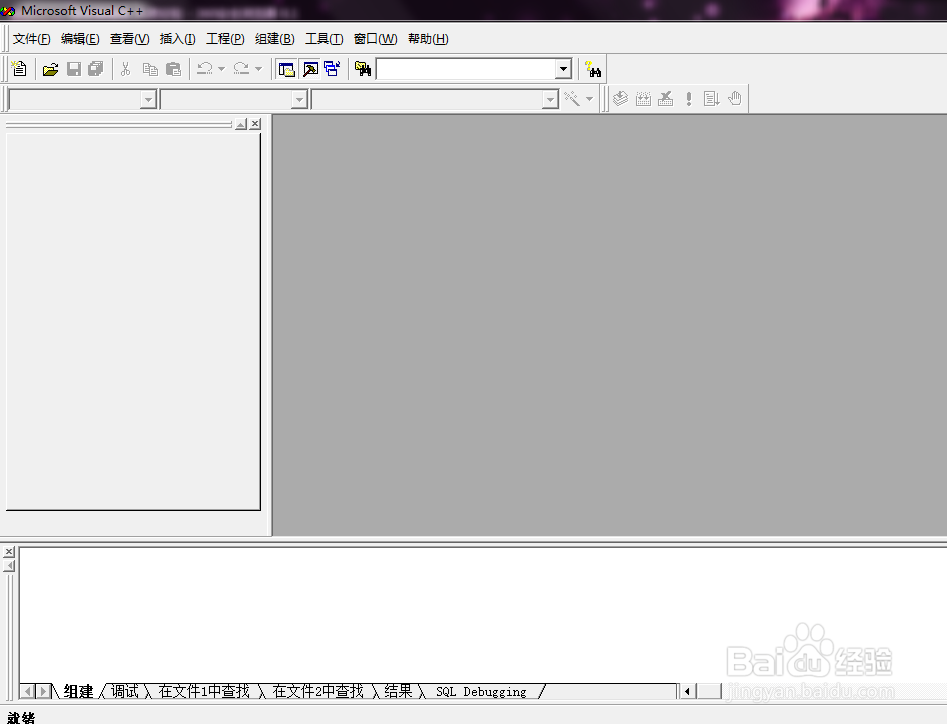

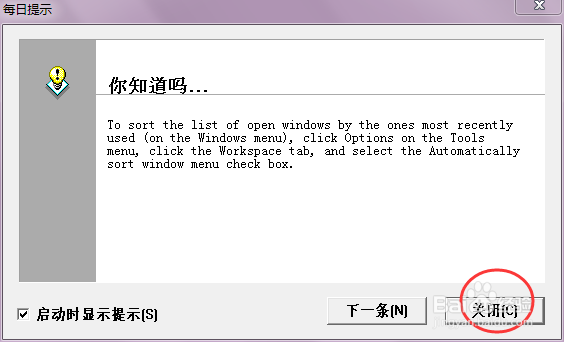

打开事先安装好的编译程序：

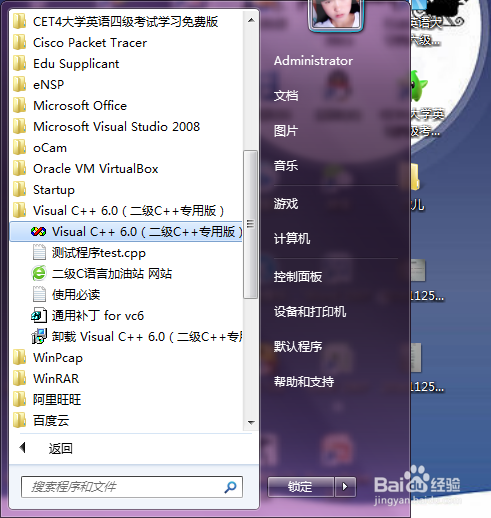

开始---所有程序---visual C++ 6.0，双击打开：

8/16

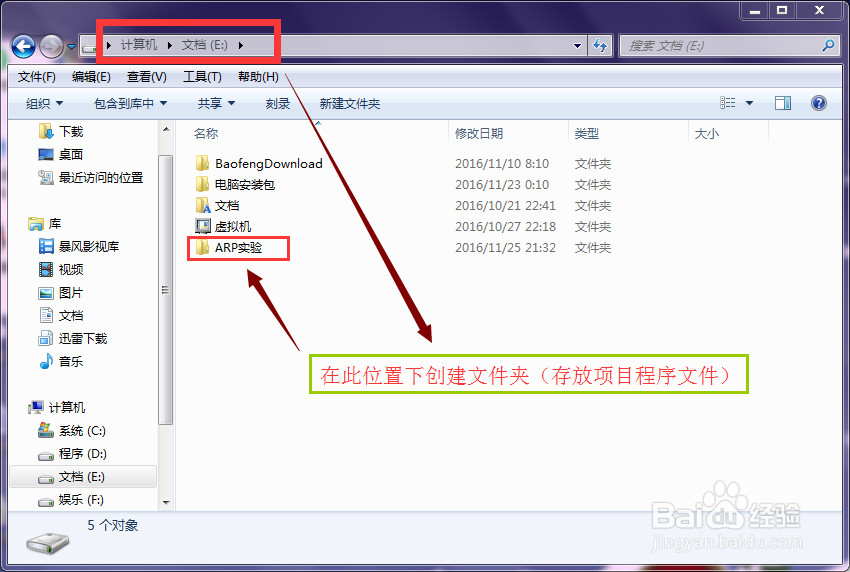

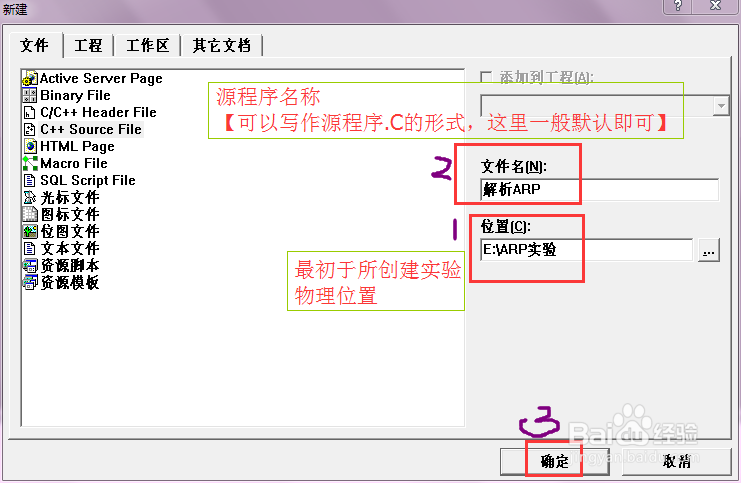

创建此次程序的文件名、物理位置、配置等信息：

新建---文件---如图：

9/16

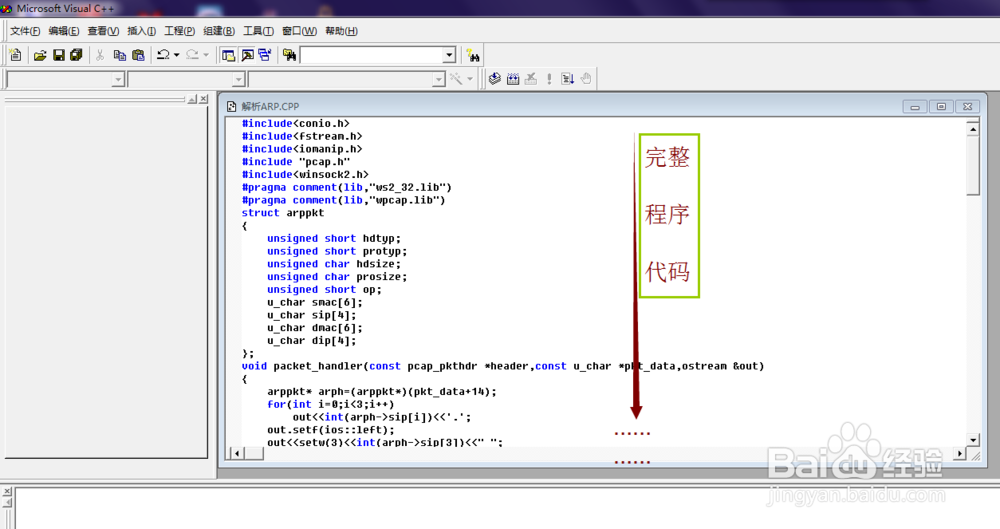

在C++中开始创建编写程序：

【注意】下载Word版完整程序代码，请到百度文库如下：

★搜索：计算机网络课程设计（第六章）解析ARP数据包(完整程序代码)

★链接：http://wenku.baidu.com/view/41499a5fff4733687e21af45b307e87101f6f836

部分程序代码：

#includeconio.h

#includefstream.h

#includeiomanip.h

#include pcap.h

#includewinsock2.h

#pragma comment(lib,ws2_32.lib)

#pragma comment(lib,wpcap.lib)

struct arppkt

{

unsigned short hdtyp;

unsigned short protyp;

unsigned char hdsize;

unsigned char prosize;

unsigned short op;

u_char smac;

u_char sip;

u_char dmac;

u_char dip;

};

………………………………………………

10/16

1.保存程序；开始编译（源程序obj）；

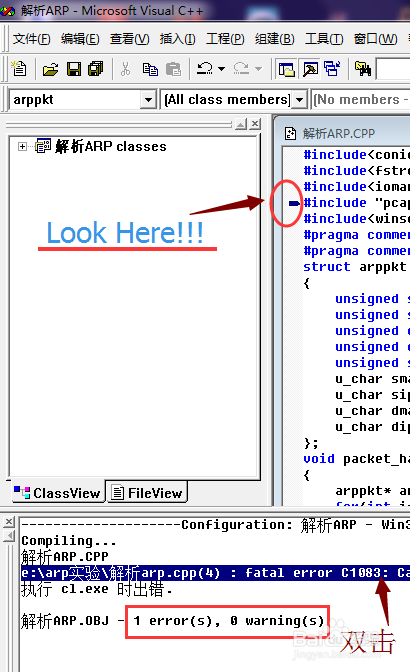

快速查找错误的位置方法指导：双击错误信息，屏幕自动会定位到出错位置！

11/16

2.开始组建（应用程序.exe）；

3.执行（完成）；

保存并退出；

12/16

执行所建程序：

打开命令提示窗口：

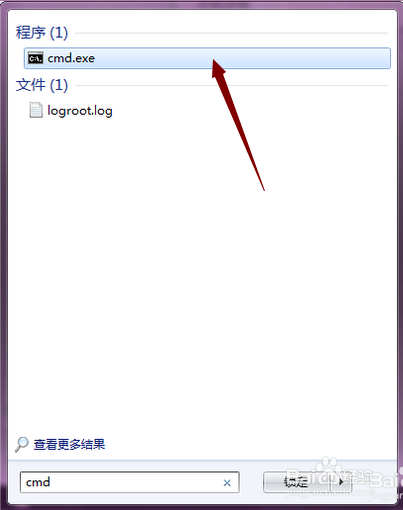

开始---搜索程序和文件（输入：cmd）：

13/16

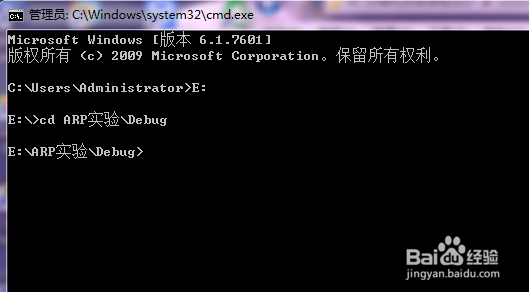

定位至所创建程序的物理位置：

某盘---某文件夹---子文件夹:

14/16

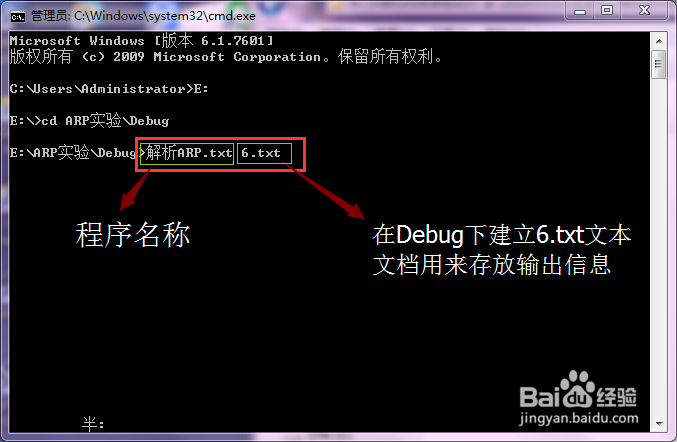

以命令行的形式执行：

应用程序名（exe） 日志文件名（txt）

15/16

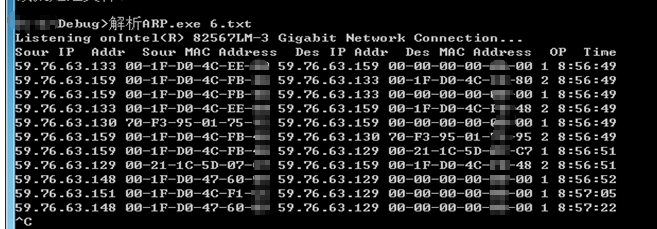

执行结果：

如图所示：

16/16

关闭各个软件，找出物理位置备份！！！

OK OK OK ^_^

注意事项

程序输入过程中注意中英文输入和字母大小写，以便于带来之后的不便！

编辑源程序的正确行、快速查找错误、熟记各文件物理位置，提高工作效率！
