学习51的菜鸟们首先需要一块51开发板，这里分享一款最实用的自制开发板，省钱又实用。工具/原料moreSTC12c5A60s2，电子元器件，烙铁PC机。PCB绘图软件。STC下载器方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

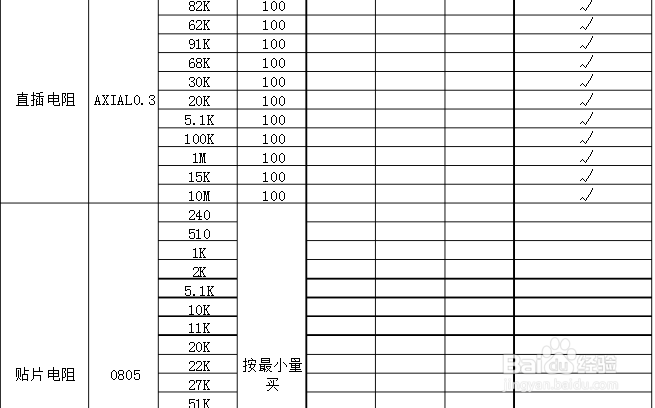

罗列开发板的一般功能，统计元器件。这里开发板使用的单片机为STC12c5A60s2，功能强大，价格低，丰富的IO接口，自带ADC，多种串行接口。本开发板有矩阵键盘、液晶显示、LED流水灯，供电电源、串行接口、蜂鸣器。

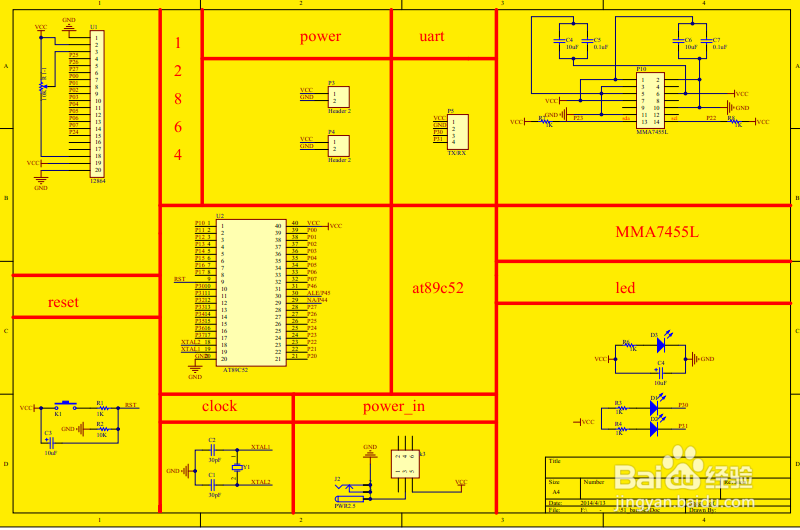

2/6绘制原理图，根据上面罗列的功能分块绘制原理图，以单片机最小系统为中心，逐步完成，完成之后要认真检查电路设计的合理性和正确性。

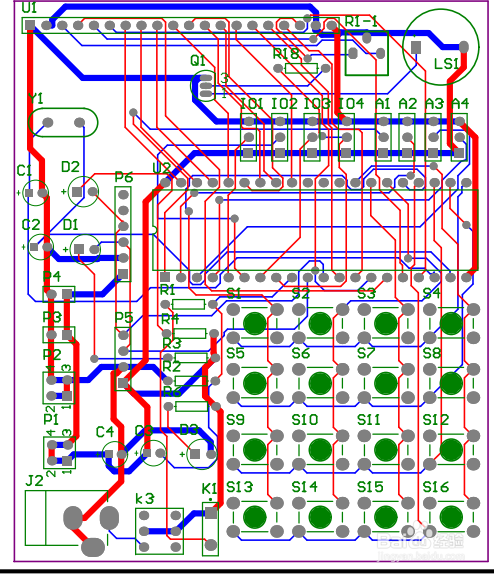

3/6在AD上绘制好原理图，用自动布线生成PCB图，紧凑一点，把板子的空间压缩在50*50mm以内，制板的价格一般为五六十。

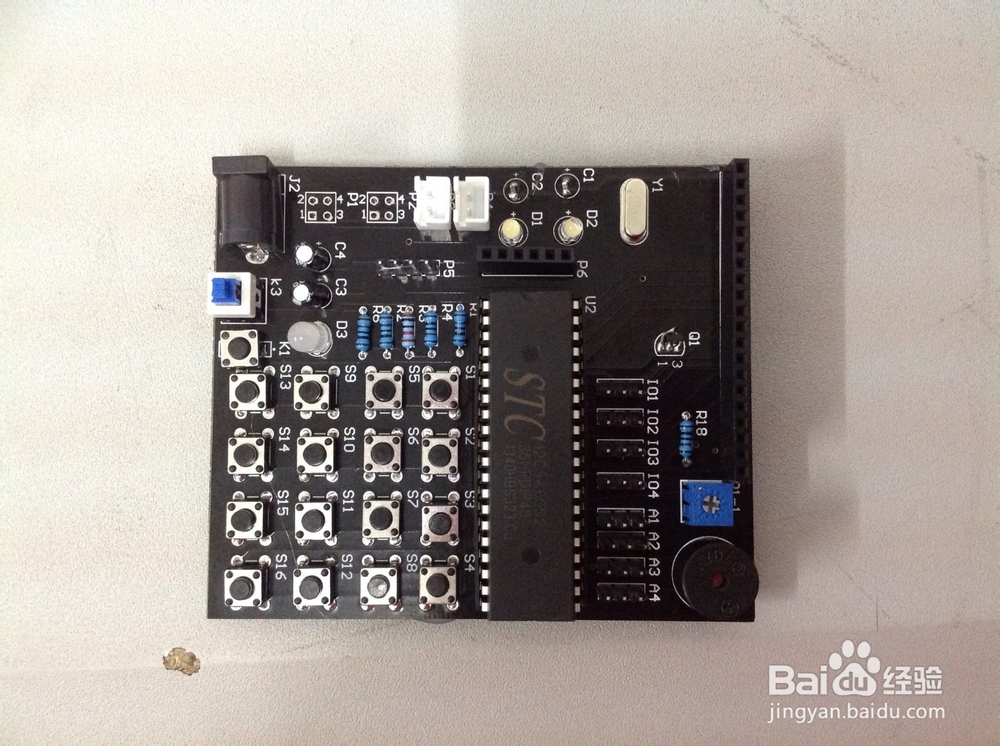

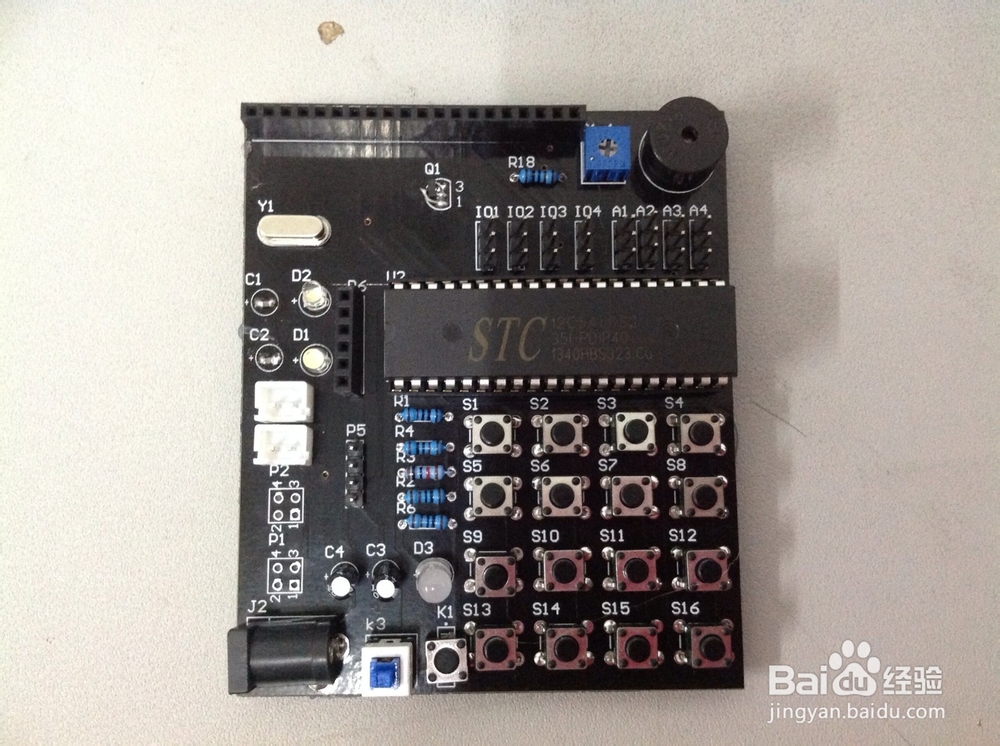

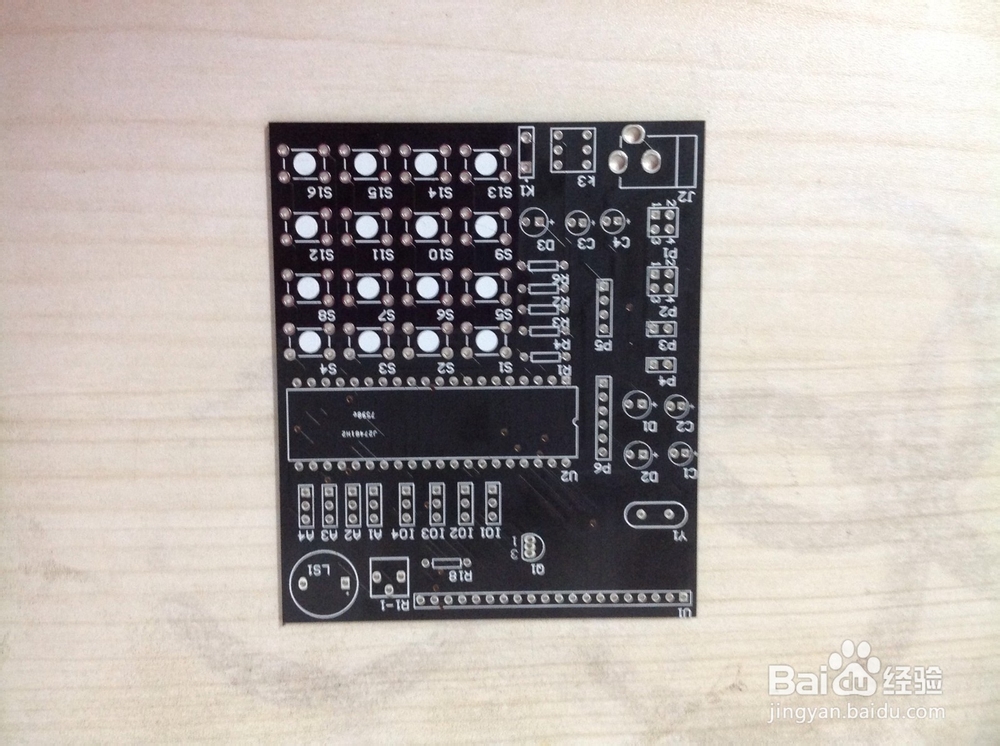

4/6当你拿到板之后，不要马上进行焊接，一定要检测一下，确认板子有没有重大的缺陷，自己动手焊板子，焊的时候注意不要虚焊，焊锡不易过多也不易过少，在焊制过程中积累经验。
5/6一切完成之后，用万用表检查电路。检查完毕后，给电路板供电，观察期间情况，如果有发热期间，请马上断电检查，以免烧坏期间。
6/6接下来连接下载器和电脑，打开51下载软件，选则单片机型号，com口，通信速率，选择测试程序，下载，查看能否下载程序，如果能下载，说明你已经成功一大半了，接下来测试其他器件；如果不成功也不要放弃，查看串口有没有接错，RX和TX要交叉连接哦，还有晶振电路有没有问题。
注意事项单片机的最小系统正确
串口连接交叉连接
