发动机飞轮的建模详细步骤。注：飞轮的建模不是随便乱作的，要通过严格计算出各参数才能画出标准的飞轮。以下参数必需根据实际先算出。1、齿顶圆直径=（齿数+2）*模数2、分度圆直径=齿数*模数3、齿根圆直径=齿顶圆直径-4.5模数品牌型号：微星台式电脑MS-7D46系统版本：Windows 10 专业版64位19044软件版本：CREO9.0方法/步骤1/13分步阅读

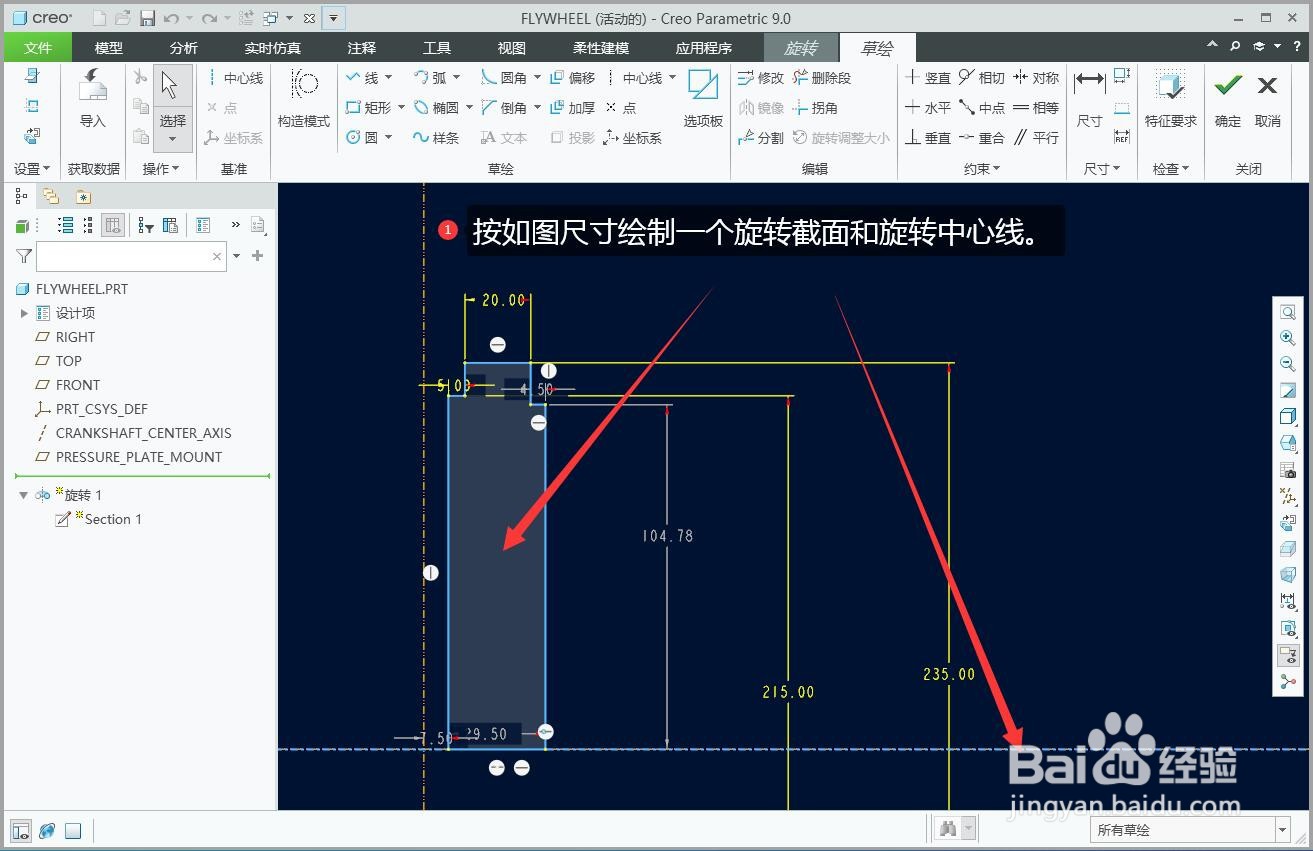

按如图尺寸绘制一个旋转截面和旋转中心线。

2/13

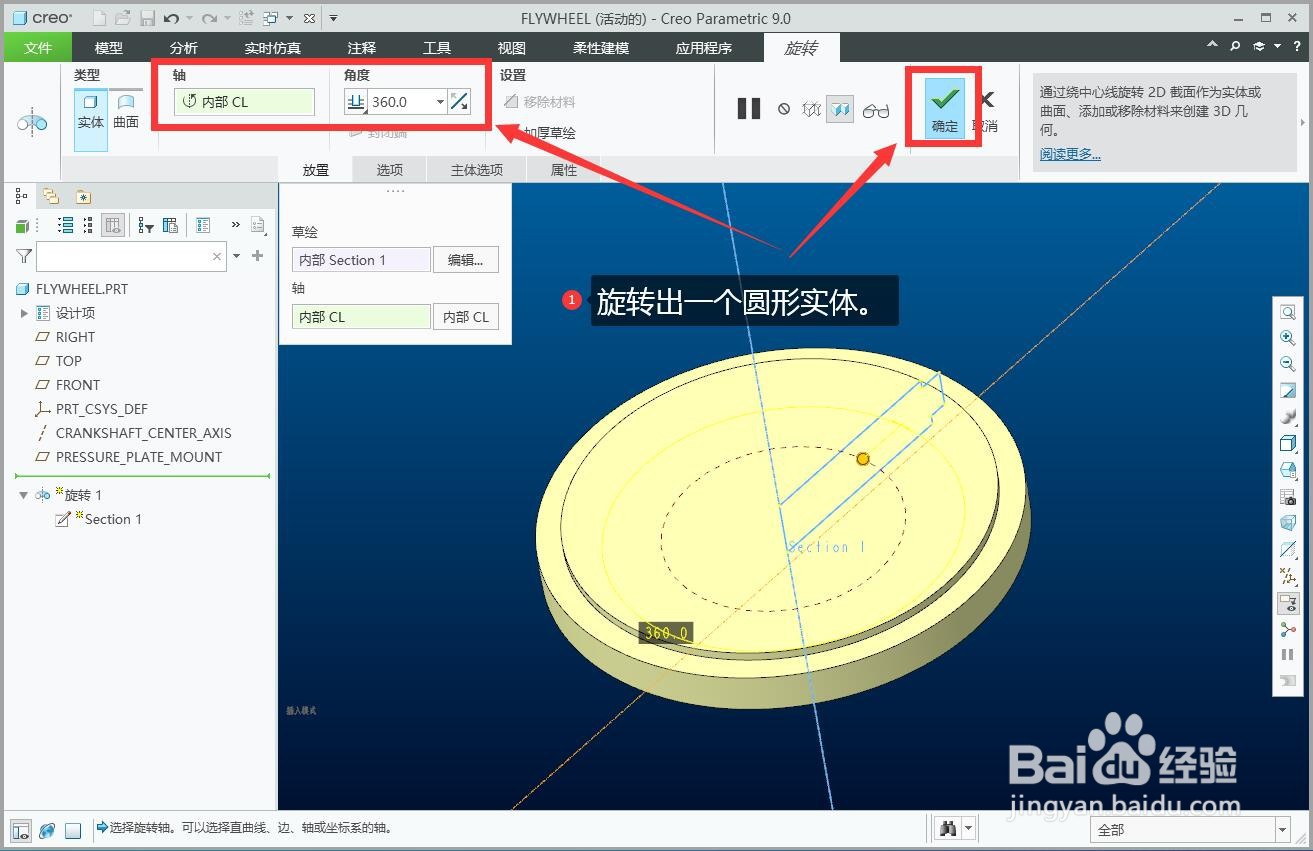

旋转出一个圆形实体。

3/13

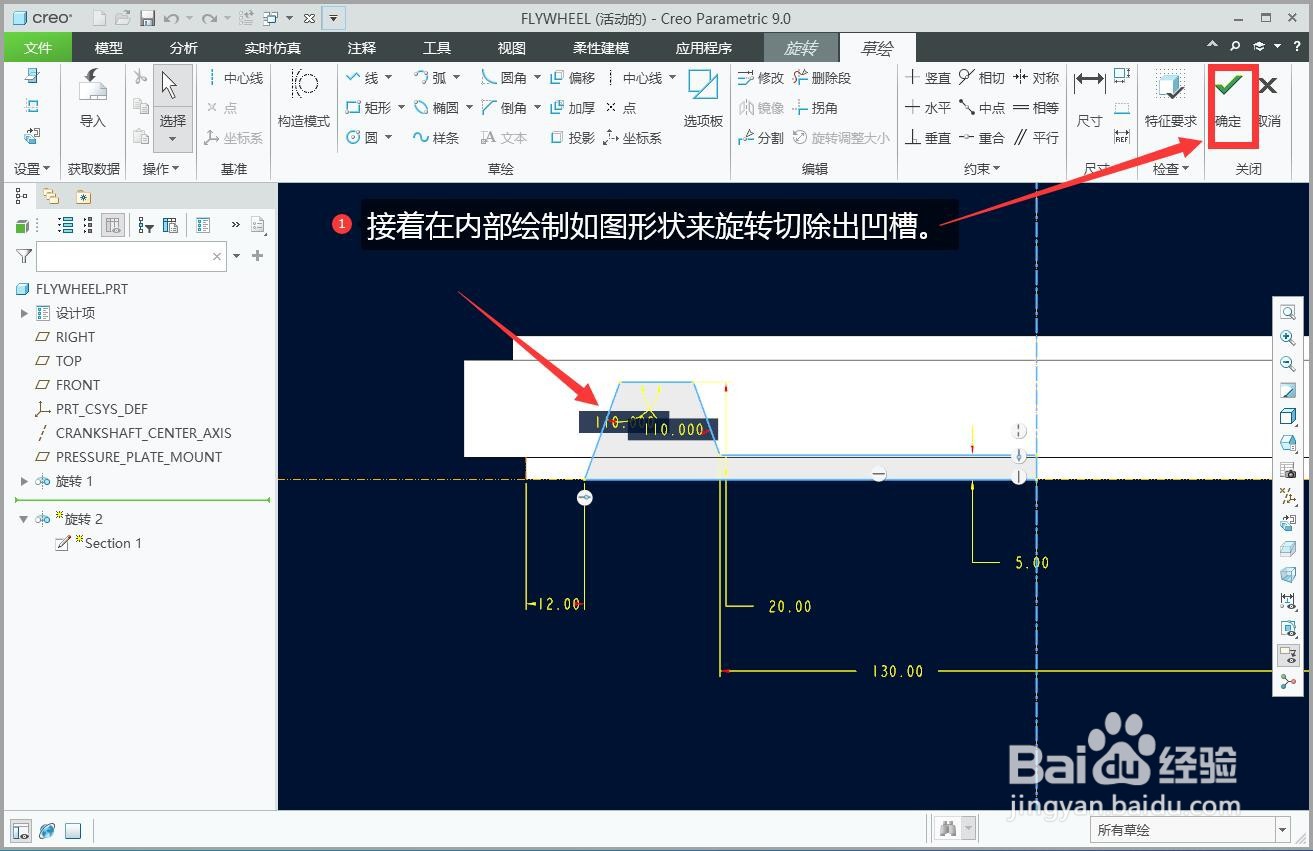

接着在内部绘制如图形状来旋转切除出凹槽。

4/13

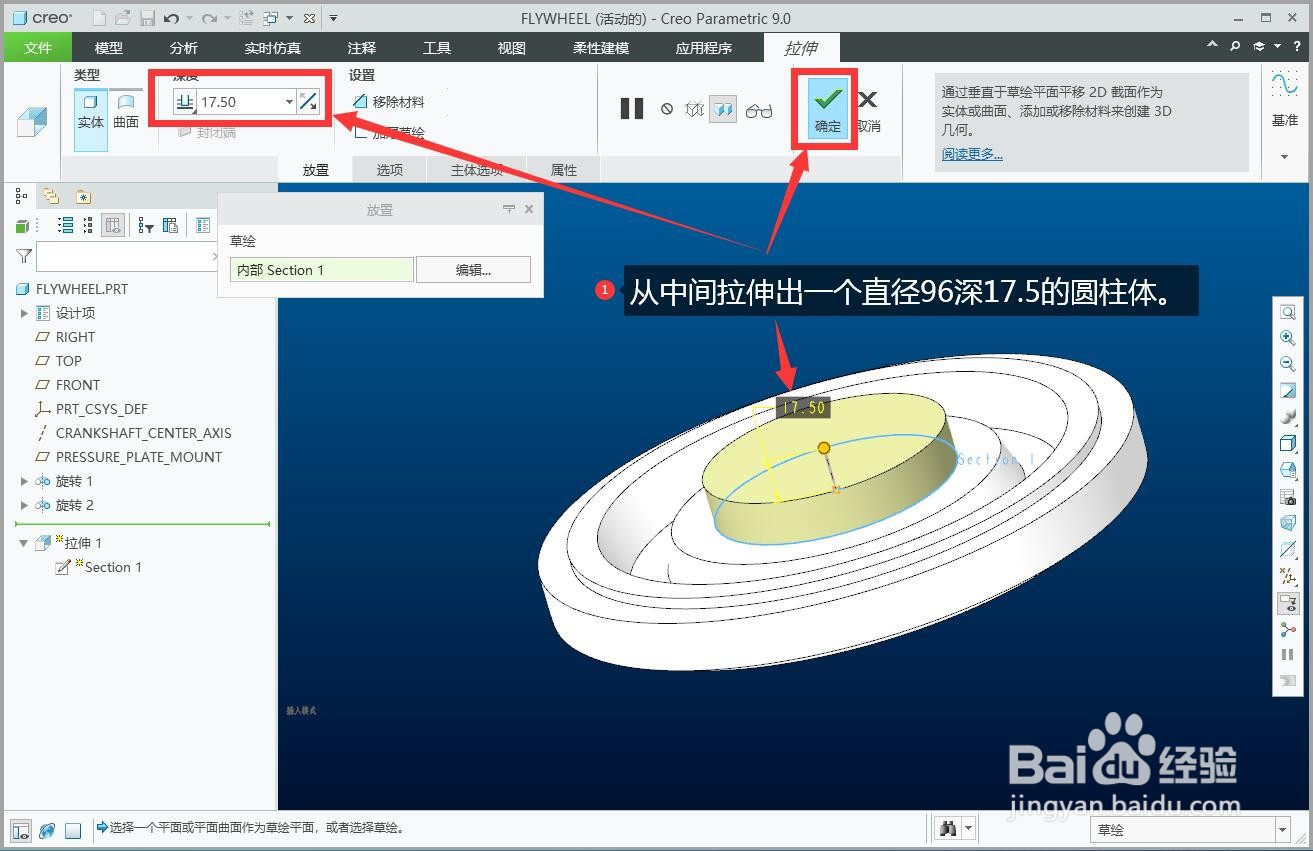

从中间拉伸出一个直径96深17.5的圆柱体。

5/13

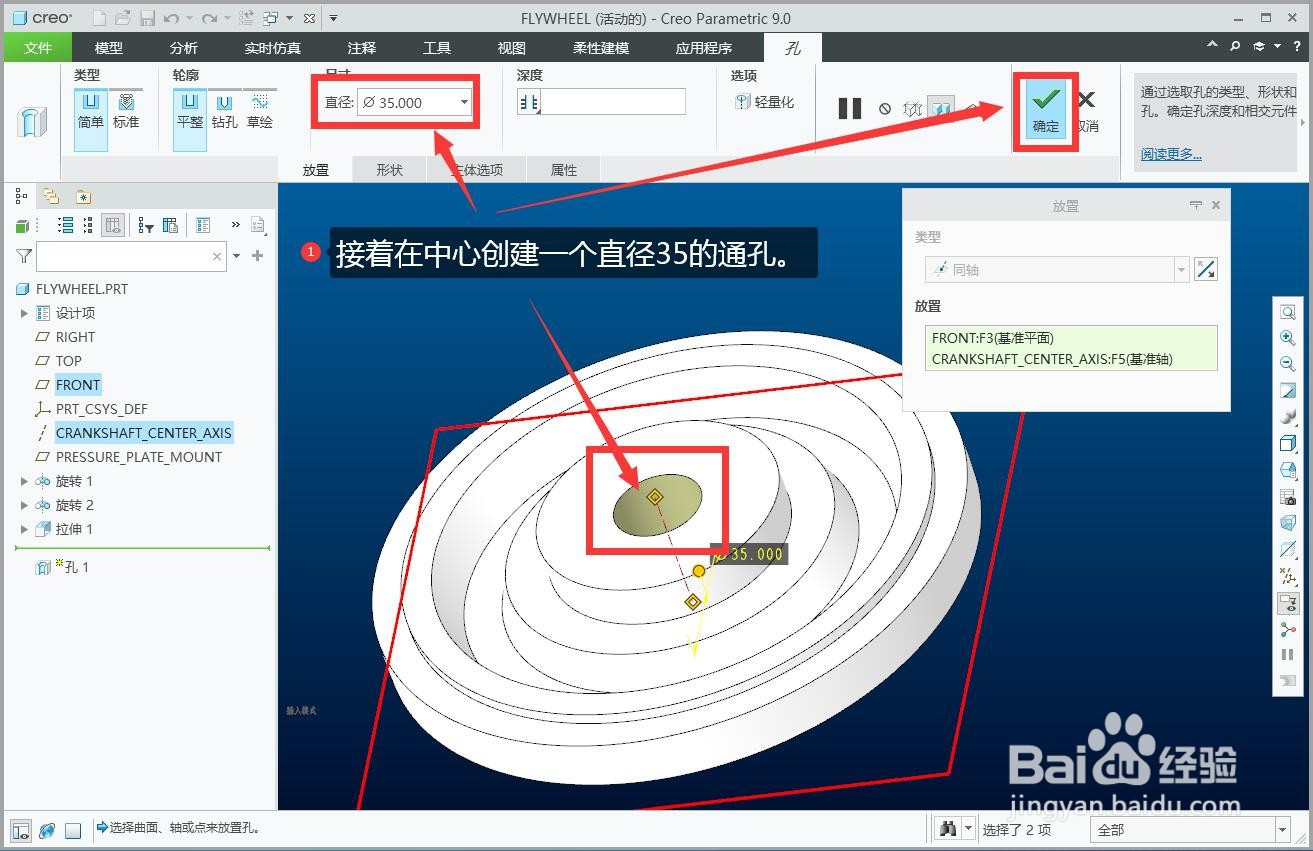

接着在中心创建一个直径35的通孔。

6/13

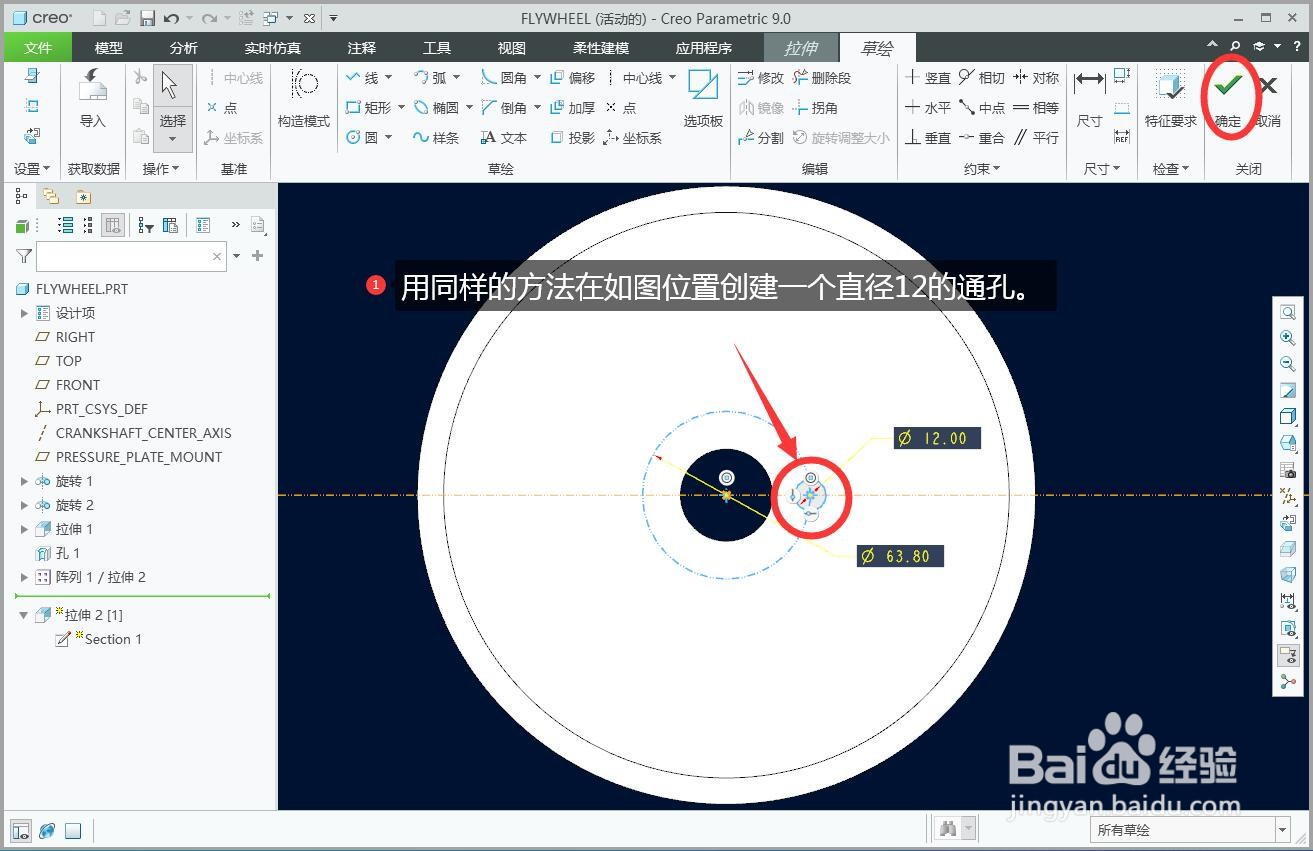

用同样的方法在如图位置创建一个直径12的通孔。

7/13

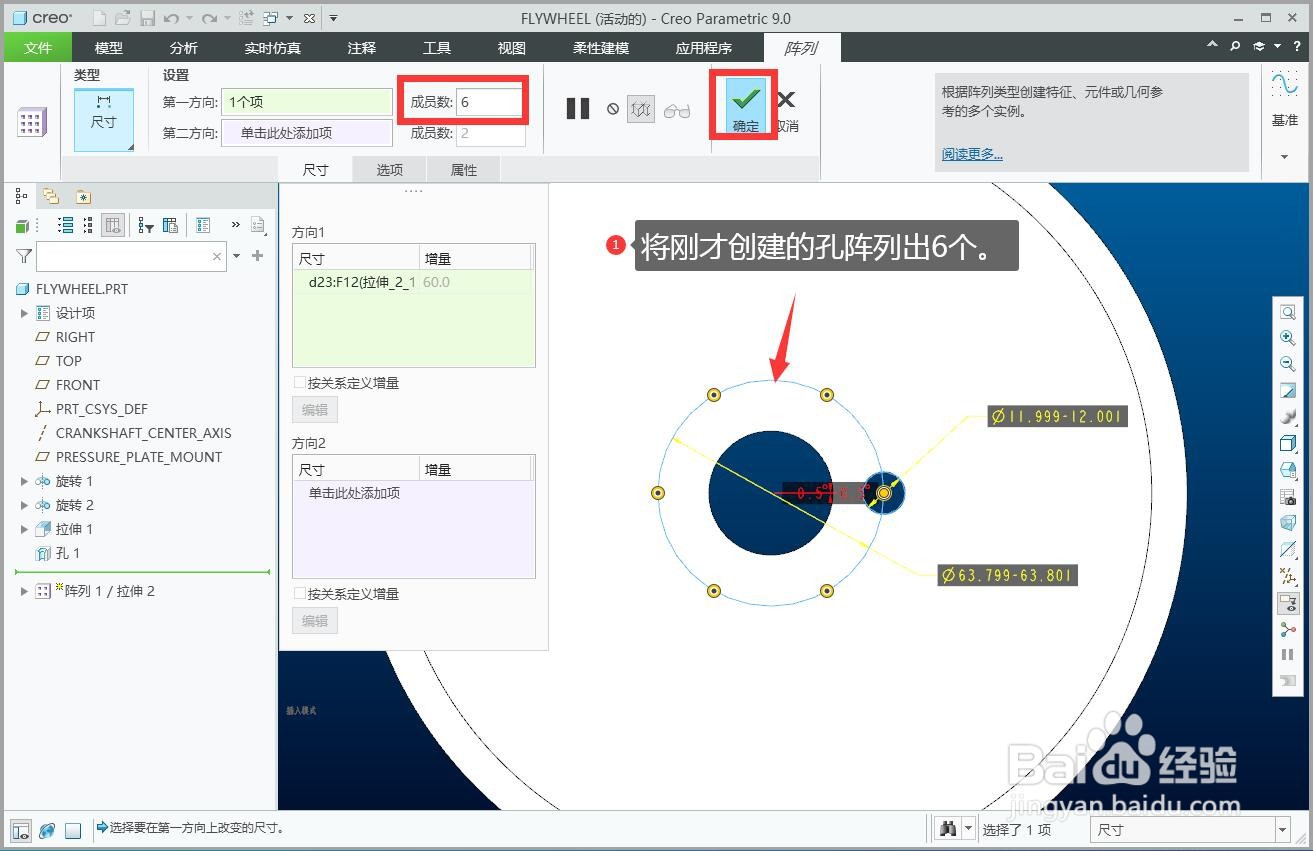

将刚才创建的孔阵列出6个。

8/13

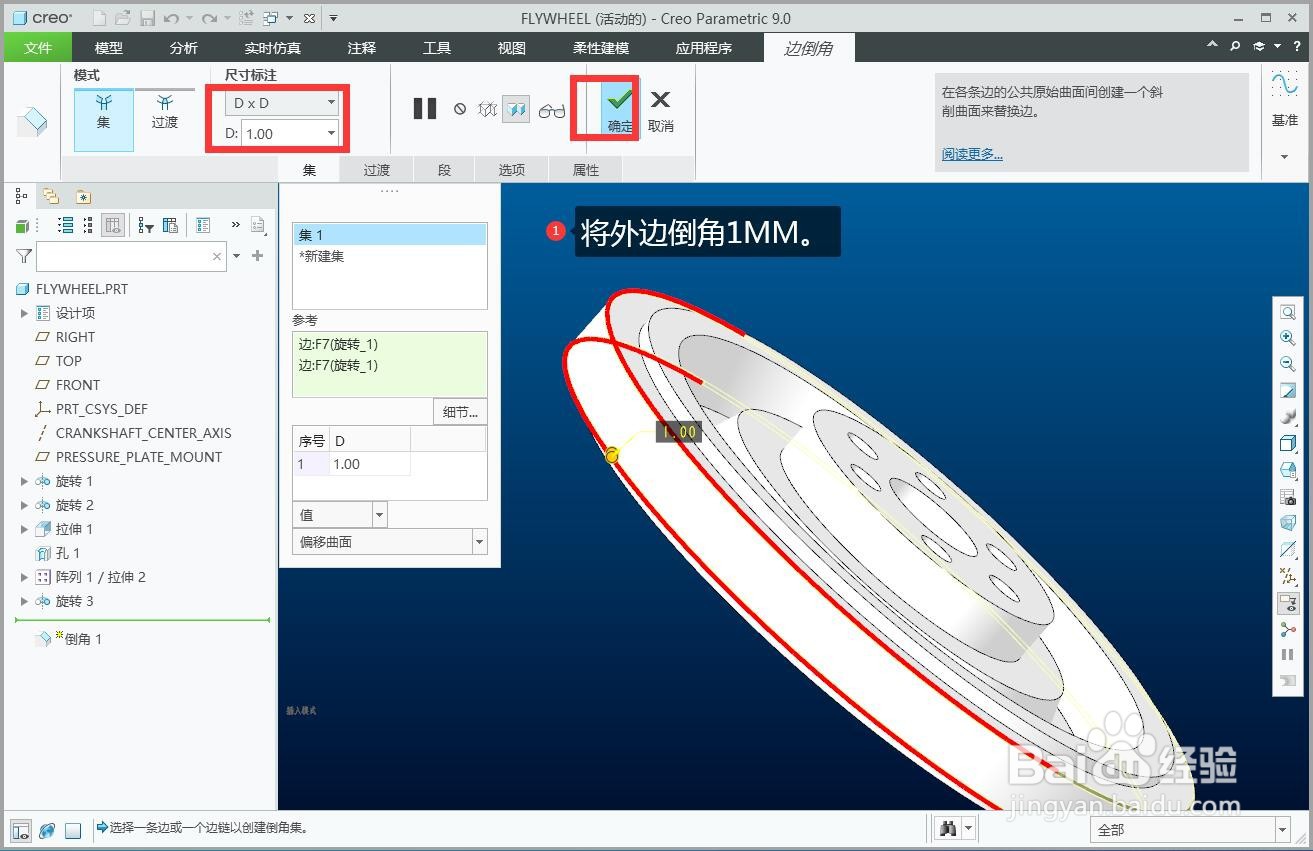

将外边倒角1MM。

9/13

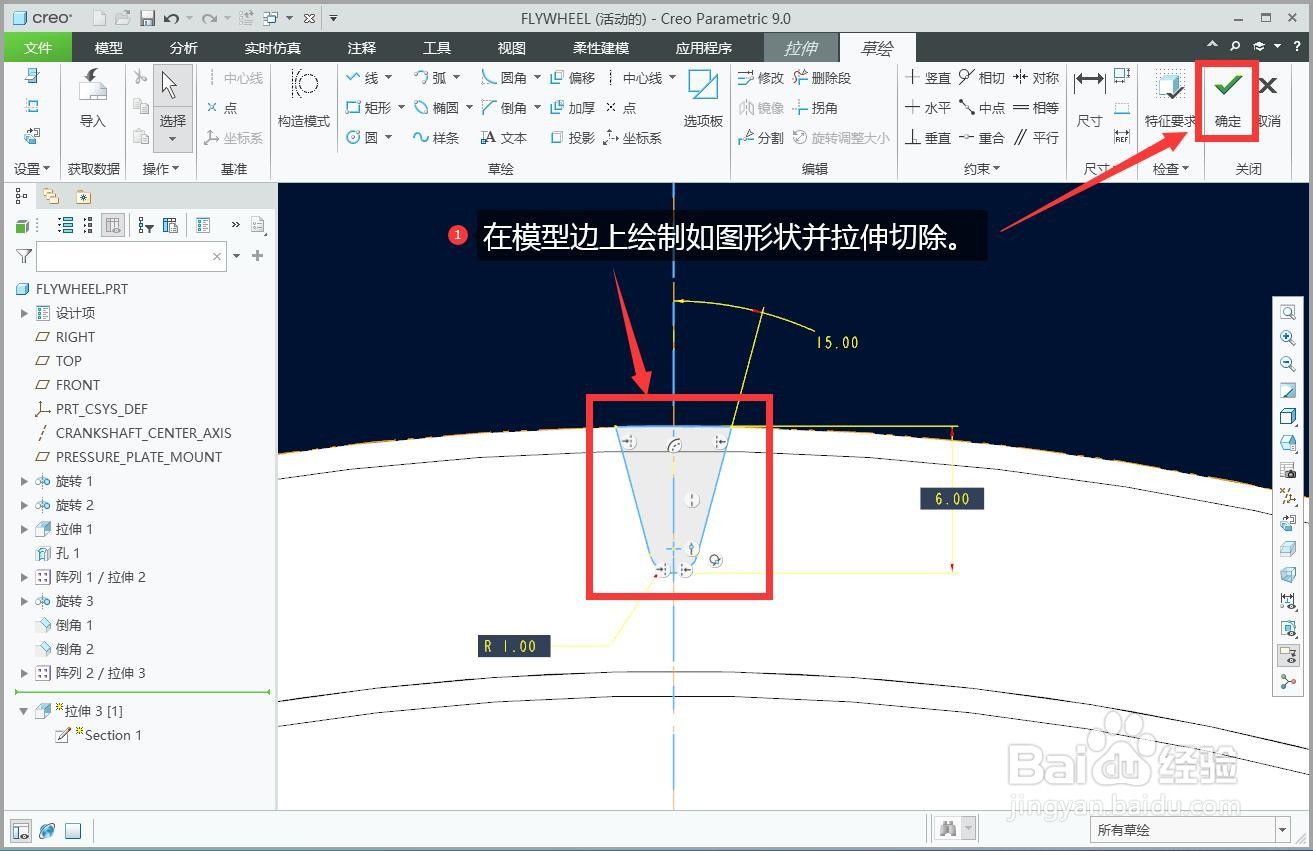

在模型边上绘制如图形状并拉伸切除。

10/13

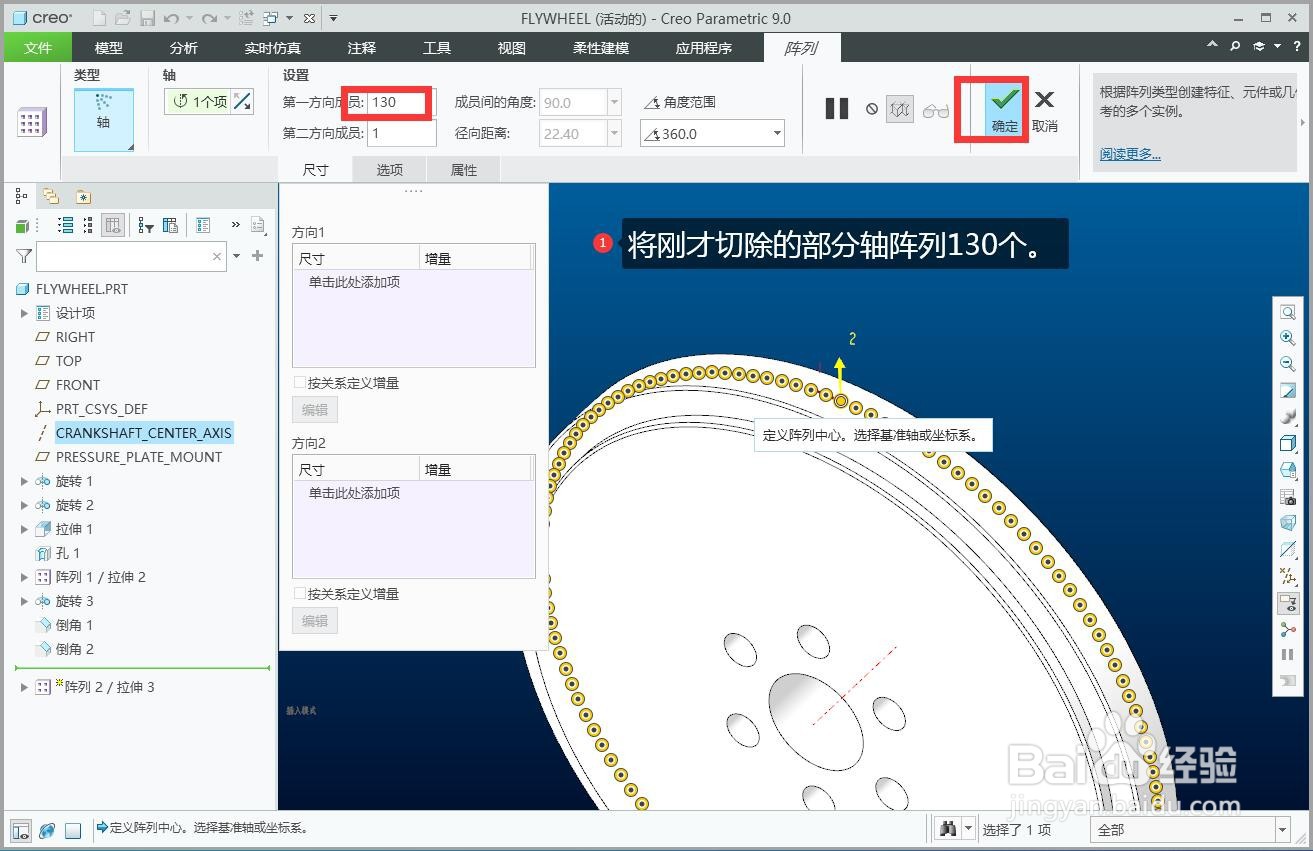

将刚才切除的部分轴阵列130个。

11/13

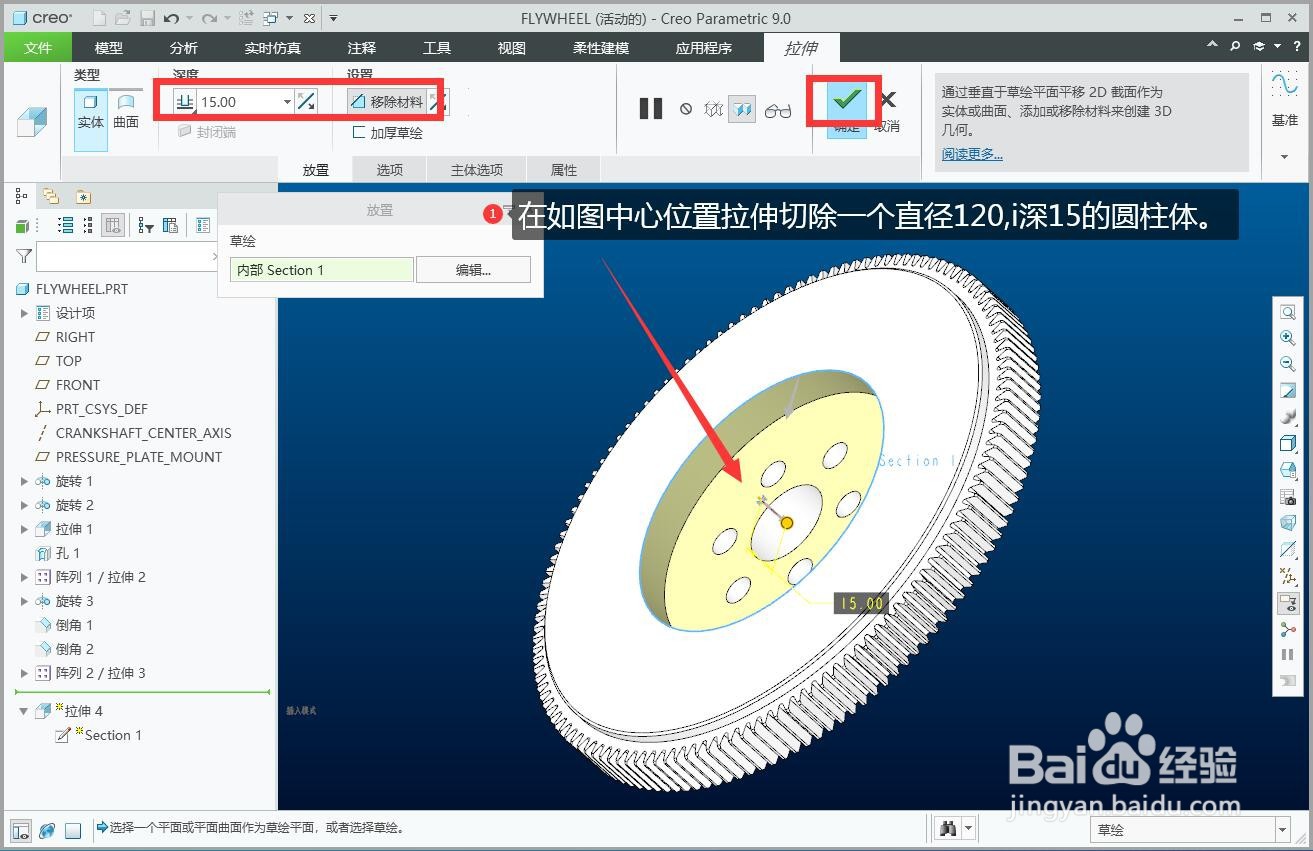

在如图中心位置拉伸切除一个直径120,i深15的圆柱体。

12/13

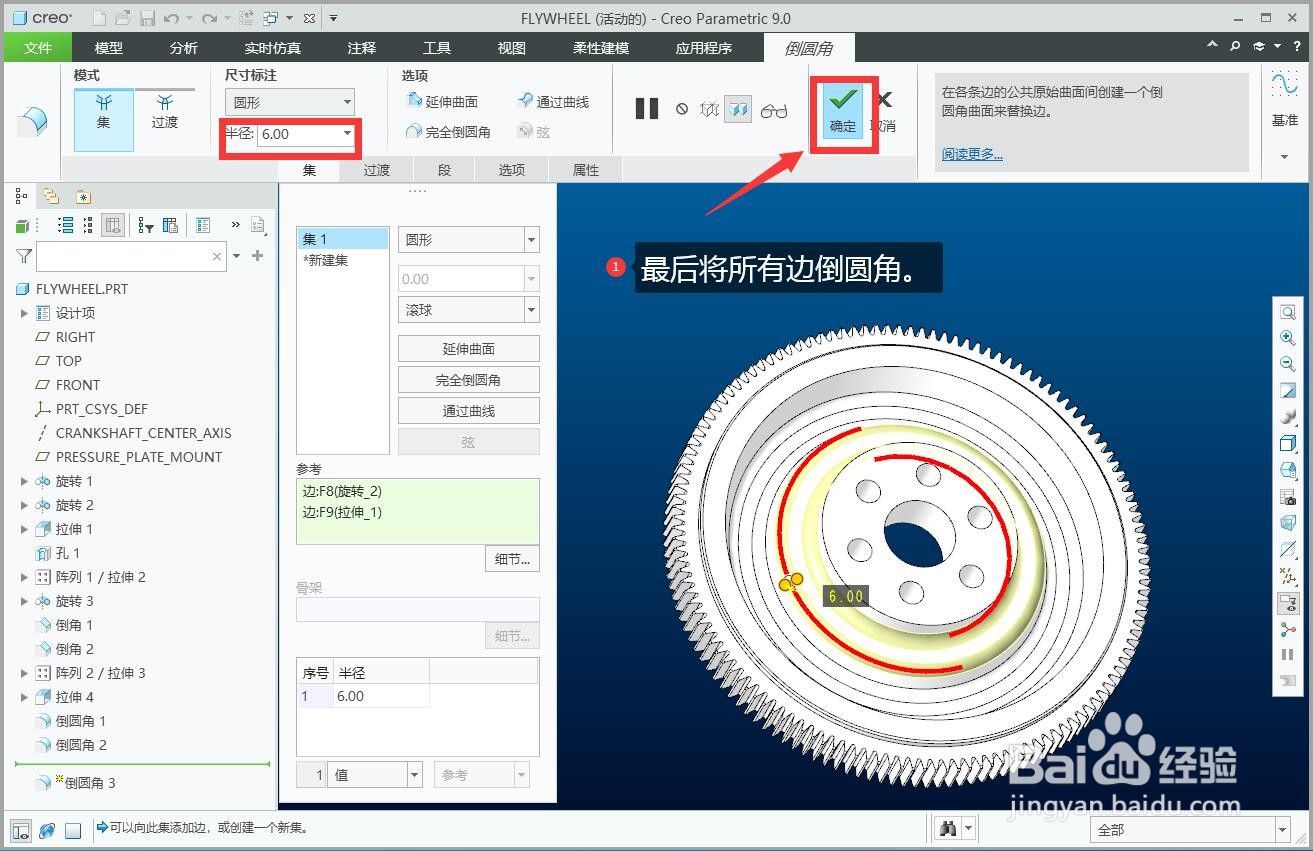

最后将所有边倒圆角。

13/13

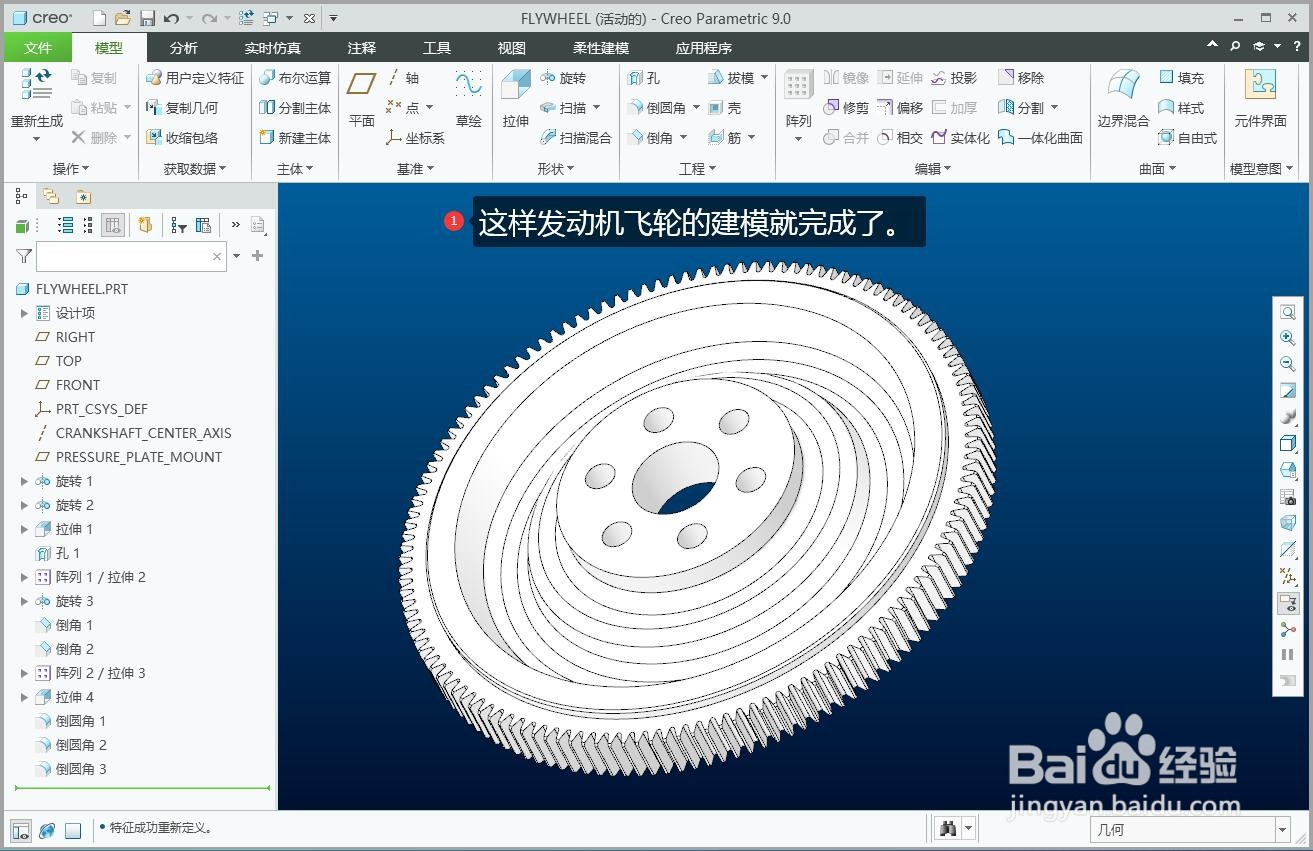

这样发动机飞轮的建模就完成了。
