在DXP版本升级过程中，有些功能的使用发生了变化。例如本经验介绍的redefine board shape功能。在新的版本中可能找不到重新定义板子形状的选项，其实并不是大家想的这样。本经验就是介绍两种找不到redefine board shape的解决办法。工具/原料morealtium designer 16.0电脑1.新版本找不到Redefine board Shape1/2分步阅读

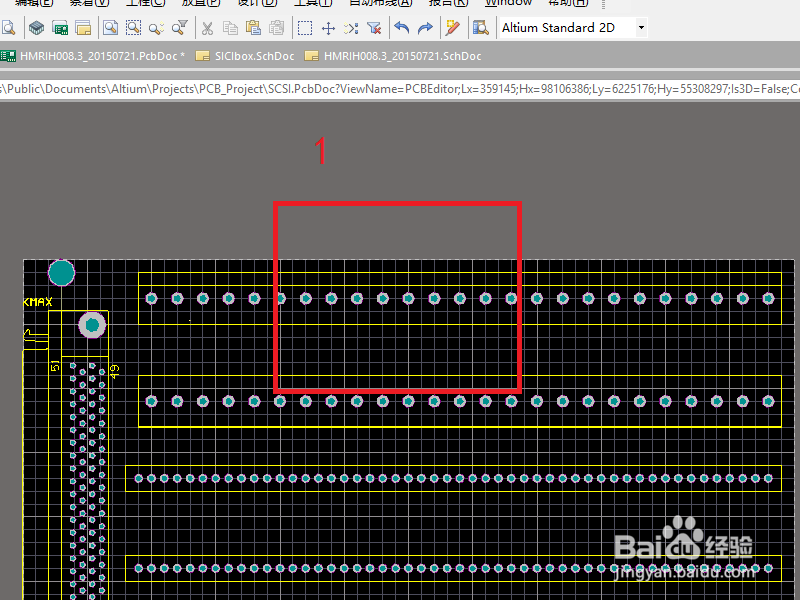

首先，创建一个PCBlib，常见情况下大家见到的都是黑色工作区（红框1）；

2/2

根据老版本软件的用法，我们通过：

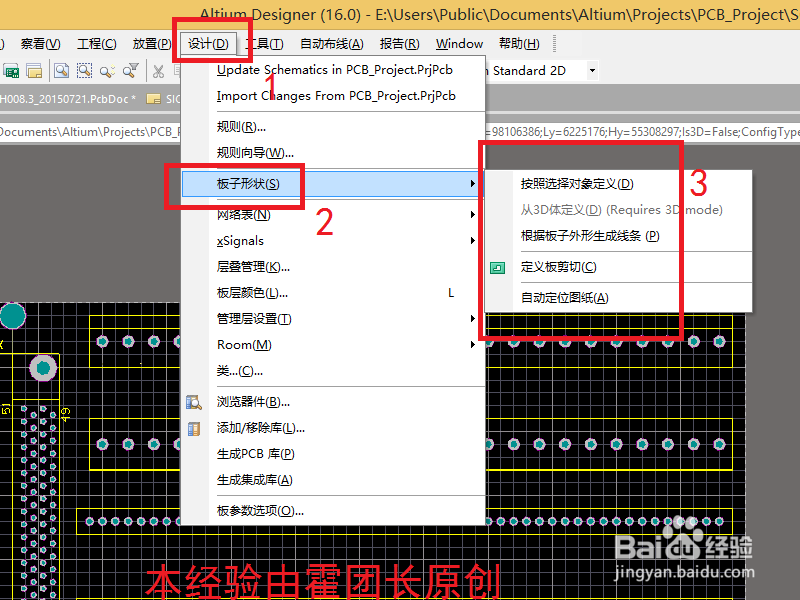

设计（红框1）--板子形状（红框2）---Redefine Board Shape（红框3）；

但是显然我们没有在红框3中找到重新定义板子形状的选项。

注：这就是新版本的DXP的一种改变。

2.经典的解决办法1/4

紧接上一步；

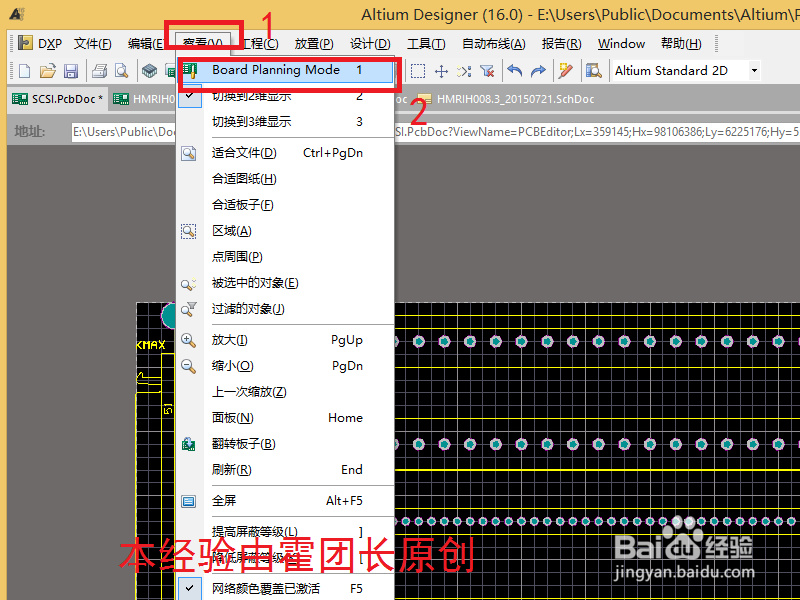

在工具栏中找到：查看（VIEW）（红框1）；

点击其菜单下的：Board planning Mode（红框2）；

注：这是最关键一步。

2/4

紧接上一步，此时板子颜色变成绿色。

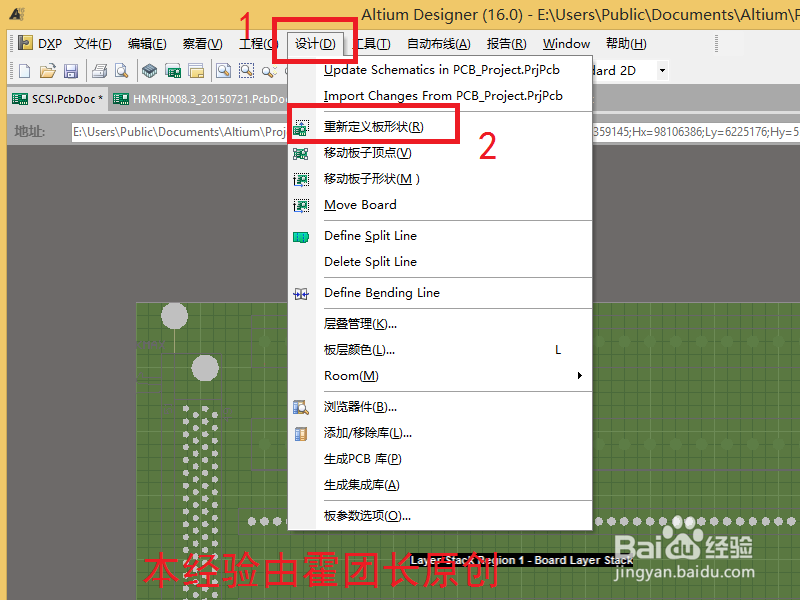

并且单击工具栏中的：设计（红框1）；

可以在其子菜单中找到：重新定义板子形状（红框2）；

注：这就是redefne board shape。

3/4

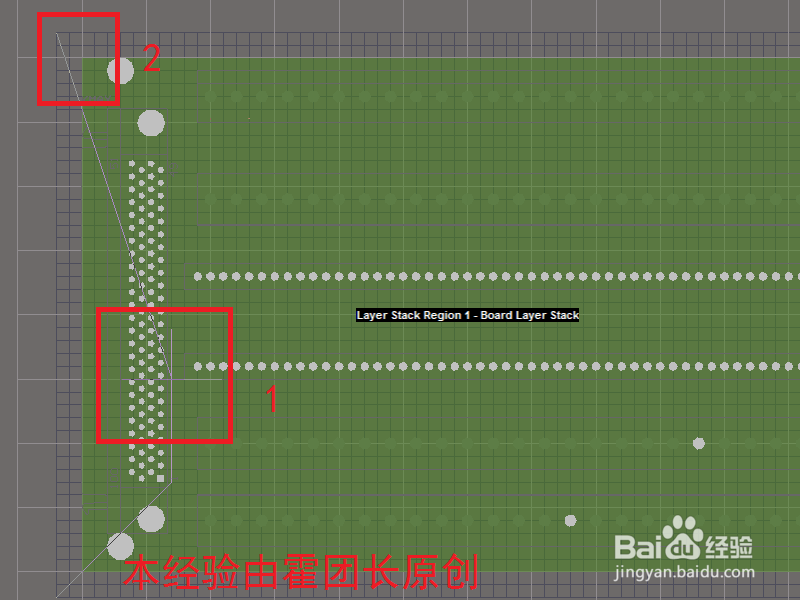

紧接上一步，点选重新板子形状后，

就会出现十字光标（红框1）；

我们在所要的位置点选出恰当的点（红框2）；

然后退出右键就可以重新定义板子形状。

4/4

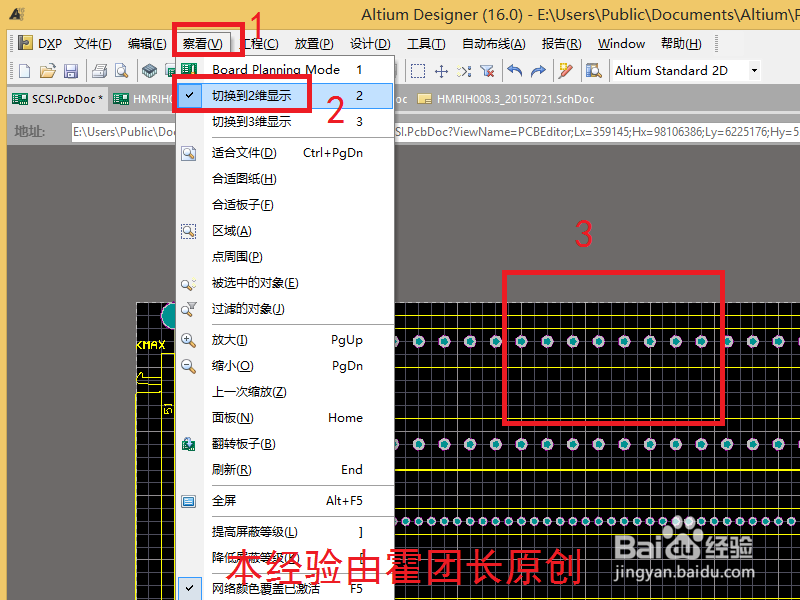

想要恢复到默认的PCB编辑界面也是很简单的；

点击工具栏中的：VIEW（红框1）；

进一步，点击其菜单下的切换到2维视图（红框2）；

进一步，板子由绿色变成了常见的黑色（红框3）；

2.快捷键法1/4

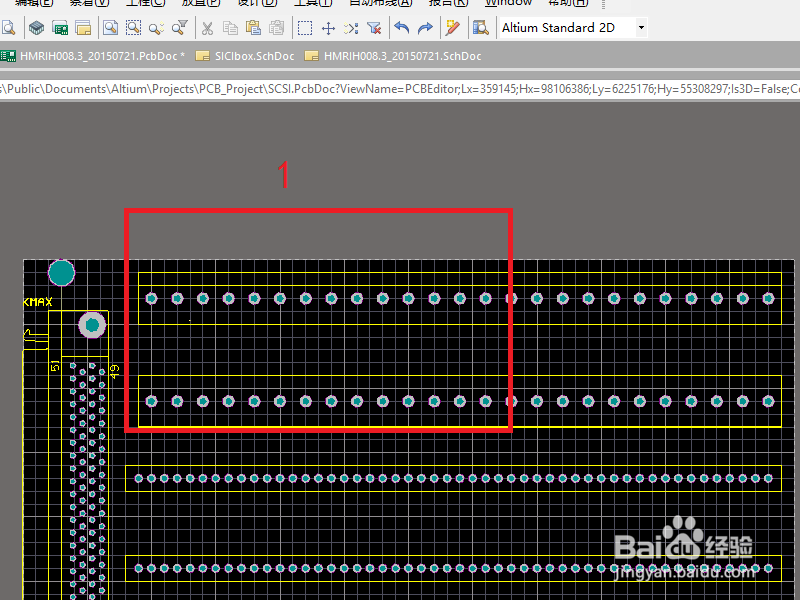

同样，我们打开一个默认视图的黑色PCB板，在界面上点一下左键，然后按“1”。

注：快捷键法对于常用DXP的技术人员是好用的，但是偶尔用DXP的人很容易忘记快捷键。所以推荐经典方法。

2/4

此时，我们发现界面变成了绿色（红框1）；

并且点击：设计（红框2）；

出现了：重新定义板形状（红框3）；

3/4

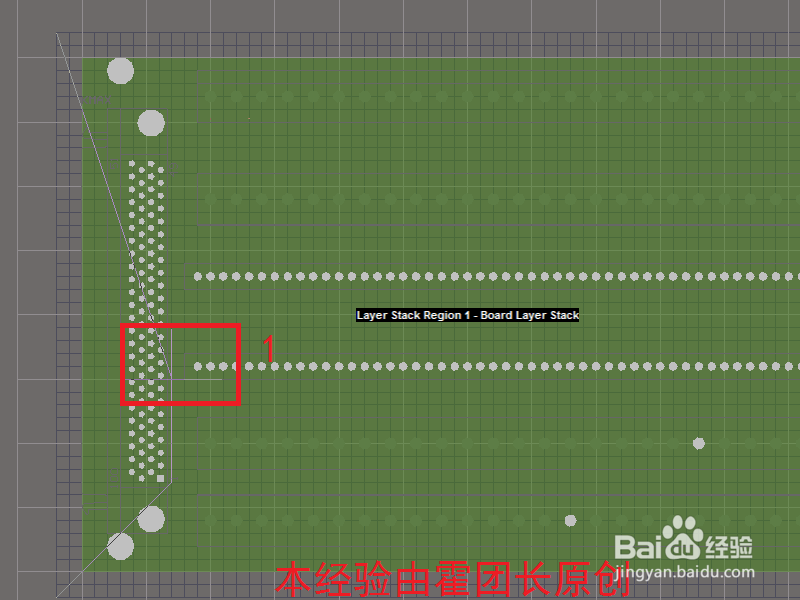

进一步，通过出现的十字光标（红框1）可以绘制想要的新版型。

4/4

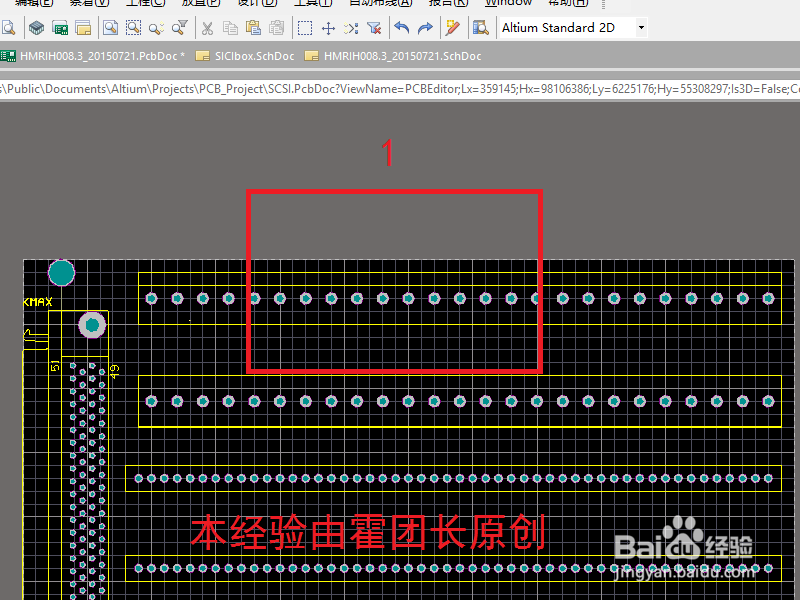

同样，我们按一下“2”，PCB编辑界面又变成了默认的黑色视图（红框1）。
