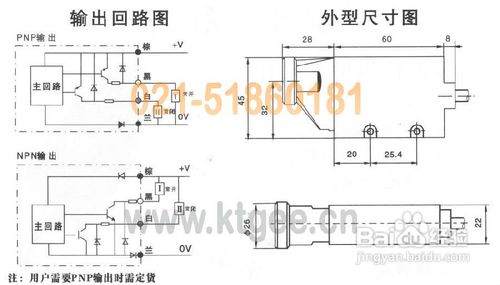

KS-C2克特色标传感器是通过其本身发出之光源扫描在被检物表面上。因表面颜色的不同而使反射回的光量不同，从而达到对颜色标记的识别。同轴光路设计，对高反射系数纸面（如铝箔等）适应性更强。具有蓝、绿、红等多种光源可选，对分辨各种颜色带来方便。光点细小、分辨率极高0.1-1ms的高响应速度。能适应各种包装机、制袋机和印刷机械之控制需要。优异的内电路设计、抗各种电磁、杂光干扰，性能优良、操作稳定、无误动作。具备灵敏调节旋扭、不须使用工具即可调节。KS-C2克特色标传感器基本参数如下：型号：KS-C2品牌 克特检出方式 同轴反射型电源电压 12~30VDC±10﹪,纹波10﹪以下(P－P)消耗电流 30mA以下检测距离 10mm±2mm光源 红、绿、蓝、白(根据型号表选择)光点 Φ1.5mm～Φ0.5可选开关速度 2KHz以上输出电流 ≤200mA动作指示 红色LED感度调节 感度连续可变密封形式 IP67防尘、防水抗外光 灯泡 10000LUX太阳光 100000LUX使用温度 工作时0～70℃保存时－25～80℃耐振动 10～55Hz复振幅1.mmXUZ三方向各2小时耐衝击 100M/S2(约10G)XYZ三方向各三次电线 标准长度2M外壳 塑料 外型尺寸/接线方式步骤/方法1/4分步阅读

因定KS-C2克特色标传感器，使检测距符合要求。根据你所用包装纸，参照下面的光源选择指南表，确定开关光源(以绿色为例)再根据您机械的需要决定输出方式的亮动或暗动。最后按以下三步调节灵敏度(以下按输出亮动方式，包装约标志为浅色、背影为深色为例)。

2/4

(1)移动包装纸，使投光点落在标记之后的背影区，将灵敏度反向旋到底，然后顺时针慢慢旋转至指示灯恰好亮。记住此时电位器位置(A点)。

3/4

(2)再移动包装纸，使投光点落在标记中央，此时指示灯亮，然后逆时针方向缓缓旋动调节扭，直至指示灯恰好熄灭，记住此时的旋扭位置(B点)。

4/4

(3)正确完成以上二步操作后，再将电位器扭旋定在A、B两点的中间C位置即可，调节完毕。A、B两点距离越大，说明色差比较大，检测越稳定。但A、B两点至少应有一格距离，否则检测将不稳定。

注意事项

1、通电前务必检查所用电源是否符合DC12-24V±10%，最高不超过40V，否则有可能损坏光电开关。

2、为保证高稳定性检测，要保证做到两点：一是检测距离符合规定的额定检距，如检距为12±2mm的，在安装时就必须使检距为12mm，这样就使开关能有上下4mm的防振动稳定区，而在检距为10mm时，其上下防振动区就大大缩小。；二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。

3、安装时应防止强光直射进光学镜头或采取适当的遮光措施。

4、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体，均可能影响光电开关的工作，请您注意尽量排除这些影响。

5、平时注意保护光学镜头的清洁，安装时尽量避免镜头竖立朝上，以减小灰尘。
