CAD图层过滤器有什么作用？一些简单的图纸只有几个图层，在图层管理器中操作这些图层非常简单，但有些图纸，如建筑图纸却有上百个图层，要在这些图纸中找到我们要操作的图层就很难。这个时候就需要我们设置图层过滤器，通过设置一些过滤条件，可以只在图层管理器中显示满足条件的图层，缩短查找和修改图层设置的时间。工具/原料more电脑AutoCAD2014方法/步骤1/8分步阅读

新建“图层练习一”，创建一些图层，打开“图层特性管理器”对话框，如下图

2/8

定义特性过滤器

在“图层特性管理器”对话框的左上角单击“新特性过滤器”按钮，将打开“图层特性过滤器”对话框

3/8

在“过滤器名称”文本框中设置名称为“线型”，接着在“过滤器定义”列表框中的“线型”列表下的矩形框上单击，该矩形框的右侧将出现一个按钮，单击该按钮将打开“选择线型”对话框，选择“continuous”线型，单击“确定”按钮关闭对话框。

4/8

此时，在“过滤器预览”框中将显示出所有线型为continuous线型的图层

5/8

单击“确定”按钮关闭“图层过滤器特性”对话框，在“图层特性管理器”对话框中树状图中，可看到所定义的“颜色”图层特性过滤器，并且右侧的列表视图中显示出了该图层过滤器所过滤出的图层，如图所示。

6/8

右键点击过滤器下的“线型”，可设置图层的开关，解冻冻结，解锁锁定等

7/8

点击左下角的“反转过滤器”可以显示除continuous线型的图层以外的图层

8/8

删除图层特性过滤器的方法

在图层特性管理器的“过滤器”面板中，在图层特性过滤器上单击鼠标右键，然后选择“删除”。

方法/步骤21/5

定义组过滤器

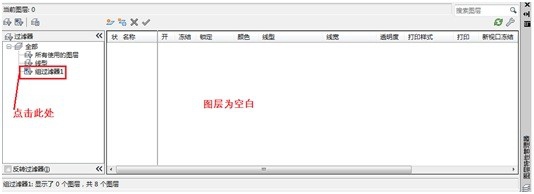

接着前面的操作，在“图层特性管理器”对话框中单击 “新组过滤器”按钮，在树状图中将出现“组过滤器1”选项，可重新定义该过滤器的名称，在此保持默认

2/5

创建组过滤器

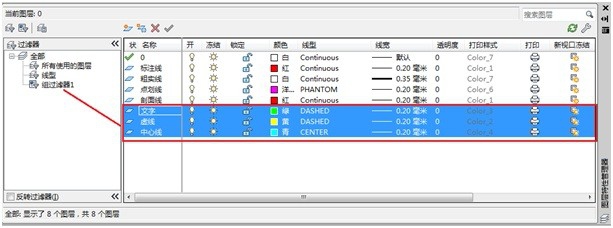

在树状图中选择“全部”选项，将显示全部图层，然后在列表视图中选择“文字”，接着按下Shift键的同时单击“中心线”，将这3个图层同时选中，然后拖动其中任意一个图层至“组过滤器1”中，如图所示。

3/5

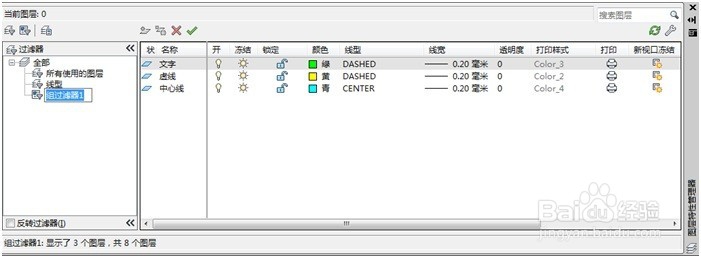

在树状图中选择“组过滤器1”选项，在列表视图中可看到该组过滤器所过滤的3个图层，如图所示。

4/5

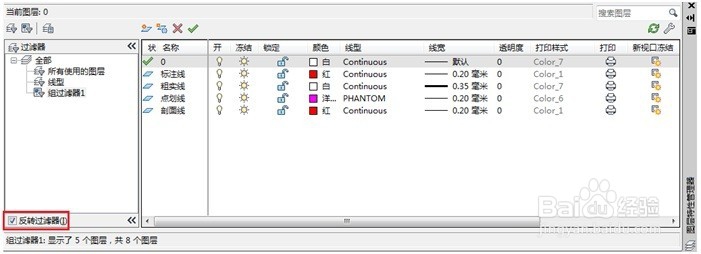

在“图层特性管理器”中启用“反转过滤器”复选框，可显示选择过滤器所过滤图层以外的所有图层

5/5

删除图层组过滤器的方法

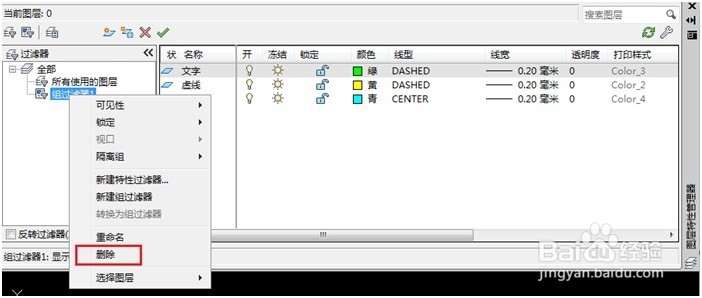

在图层特性管理器的“过滤器”面板中，在图层组过滤器或图层特性过滤器上单击鼠标右键，然后选择“删除”。
