订阅UG10.编程如何创建加工坐标系？
来源：网络收集 点击： 时间：2024-05-12【导读】：
UG在加工编程中，加工坐标系的创建尤其重要，那么如何创建加工坐标系呢？下面来详细说明。工具/原料moreug10. 电脑方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

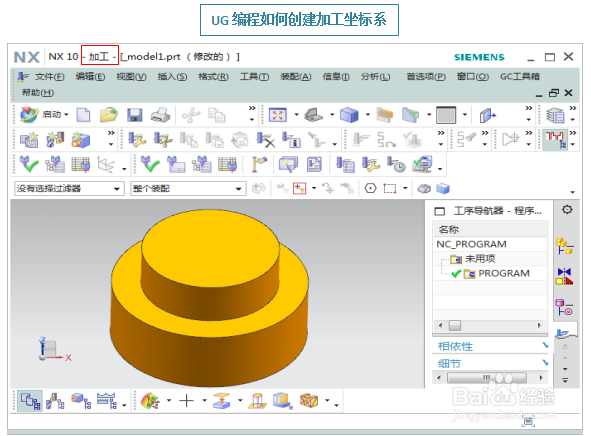

首先导入模型文件，切换到UG加工模块，如图示界面。
2/5鼠标右击“工序导航器”的空白处，选择“几何视图”调出坐标系界面，如图示界面。

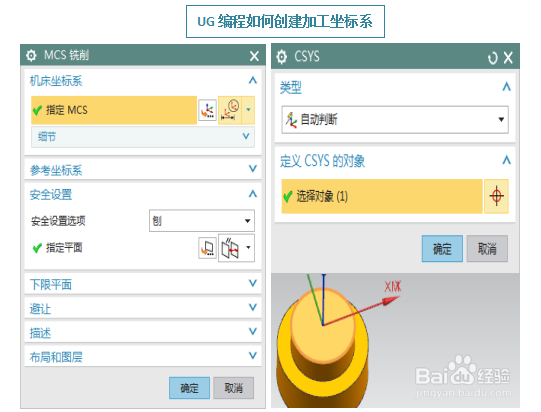

3/5鼠标点击MCS-MLL弹出mcs对话框，点击指定“Mcs”中“csys”对话框，选择“自动判断”，鼠标点击模型文件表面，设置模型文件中心位置坐标系，如图示界面，点击确定，回到MCS对话框。
4/5点开安全平面选项，选择“刨”，设置距平面安全距离为10.mm，点击完成，完成安全平面的设置。

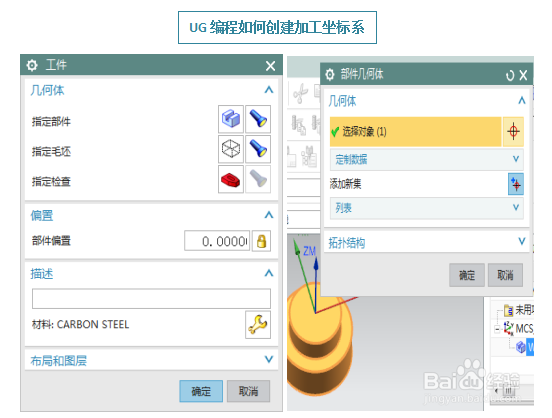

5/5点开“WORKPIECE”选项，设置几何体的部件和毛坯，点击确定，完成坐标系的完全创建，如图示界面。
注意事项按步骤操作，先设置坐标系，然后再设计几何体，实际加工编程中可以不设置几何体。
