Protel是较为流行的用于电子工程师设计电路原理图和PCB的行业软件，今天和大家分享一下，Protel99se如何检查原理图有无错误，以及原理图需要导出哪些表呢？方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

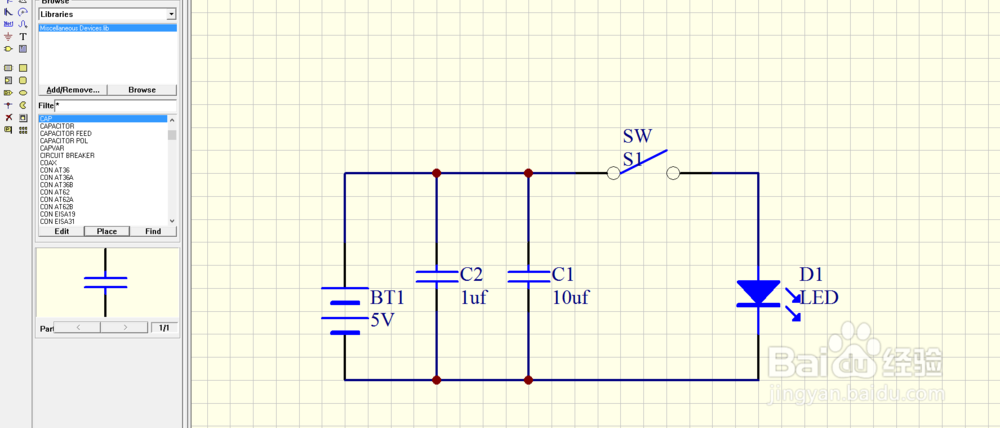

打开一个原理图为例。

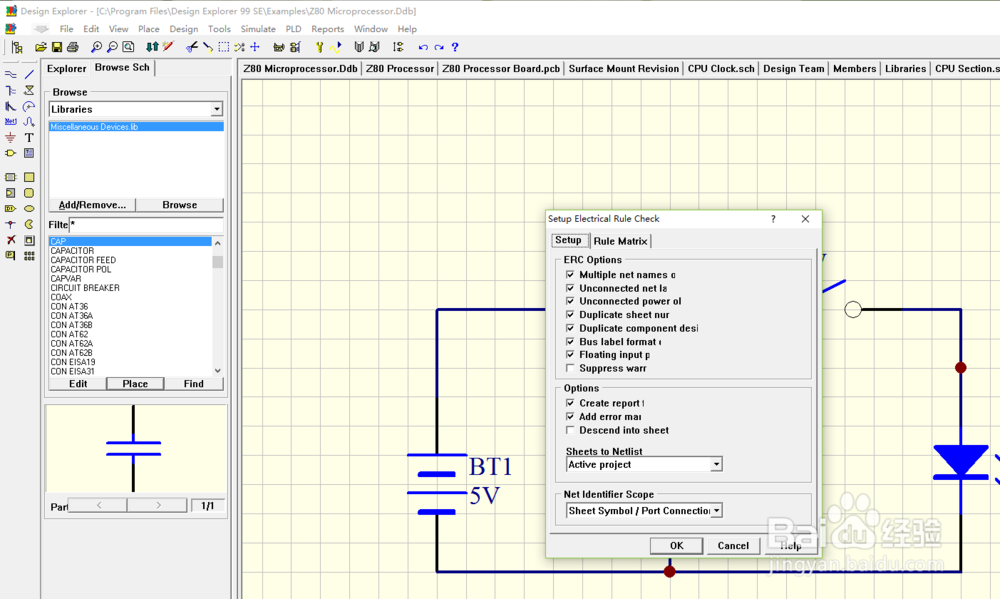

2/6ERC检测。
Tools-ERC进行检测，正确的原理图经检测就不会提示错误。

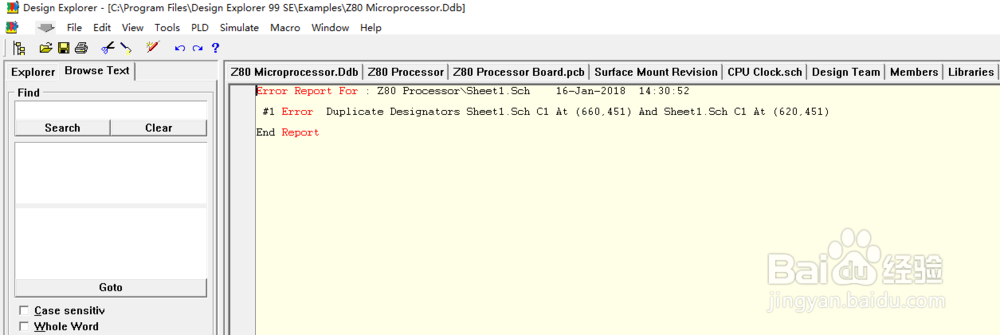

3/6对上面原理图稍作修改，把两个电容编号一样，再次检测，可以看到错误提示。

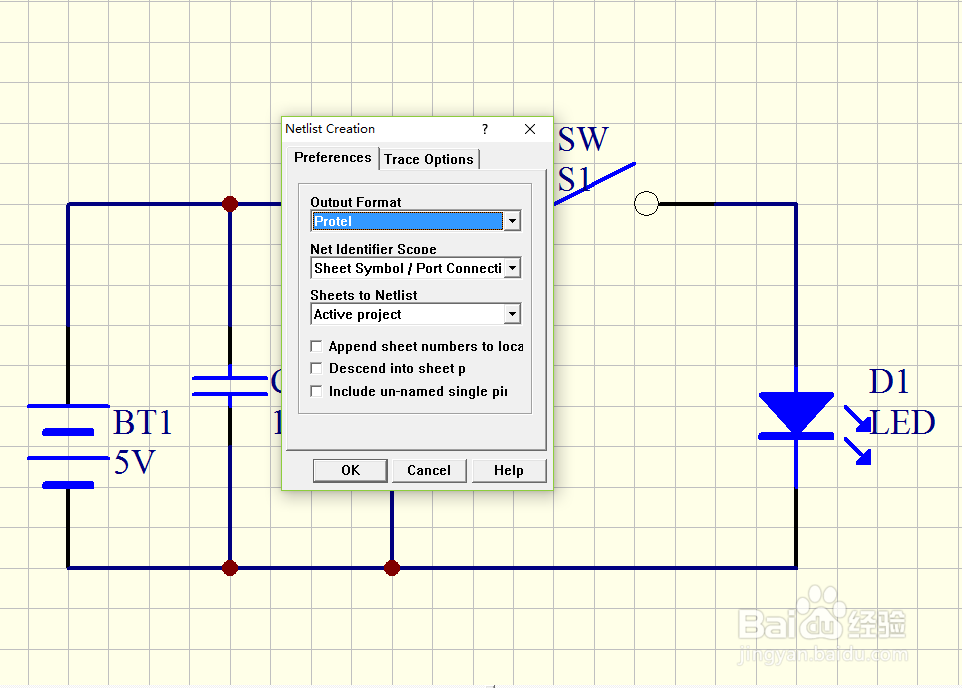

4/6网络表。导出网络表以备绘制PCB用。
Design-Creat netlist默认选项即可。

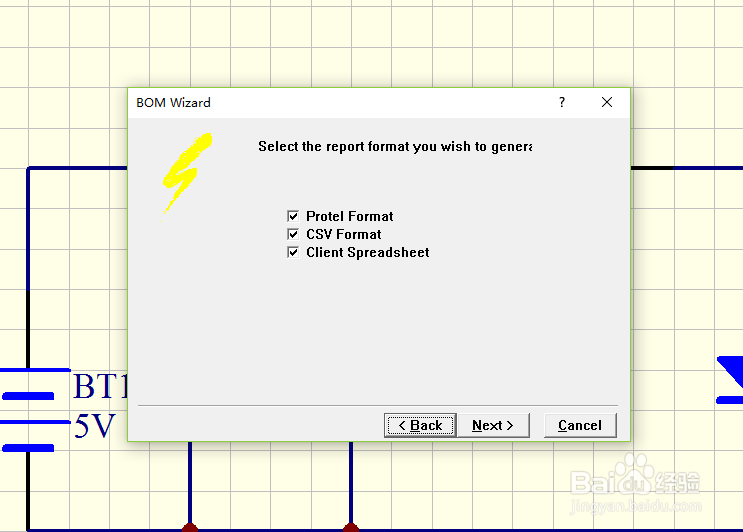

5/6BOM表。
Reports-Bill of M-sheet-直到格式，选择三种格式输出即可。

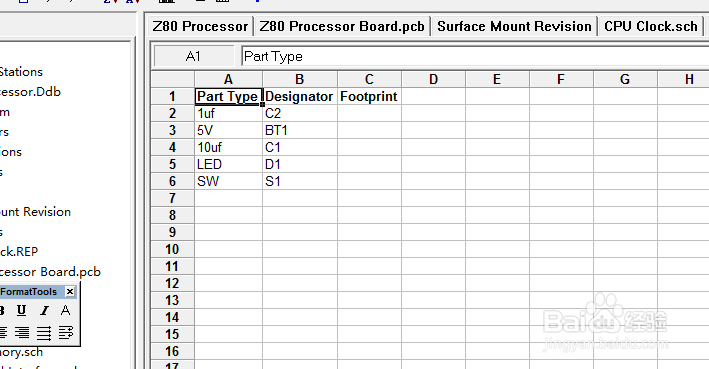

6/6BOM表可以给采购人员，进行相关物料的采购了。
