使用基本参看平面进行3D草图绘制，允许用户在三维空间中绘制草图，并可在已有的标准基准面之间切换。如果想切换到另外两个系统默认的基准面，可以在草图工具被激活时按住Tab键，这样就会显示当前草图平面的原点。工具/原料moreSolidworks 2012软件方法/步骤1/7分步阅读

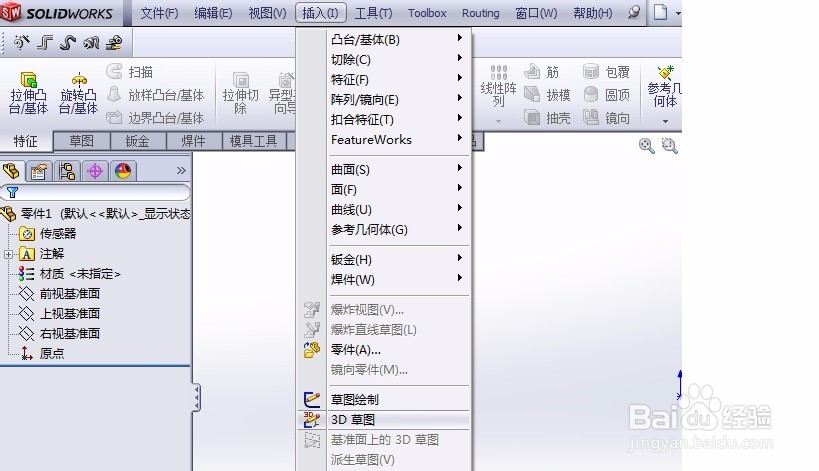

打开Solidworks软件，新建一个零件。点击插入-3D草图，进入3D草图绘制界面。

2/7

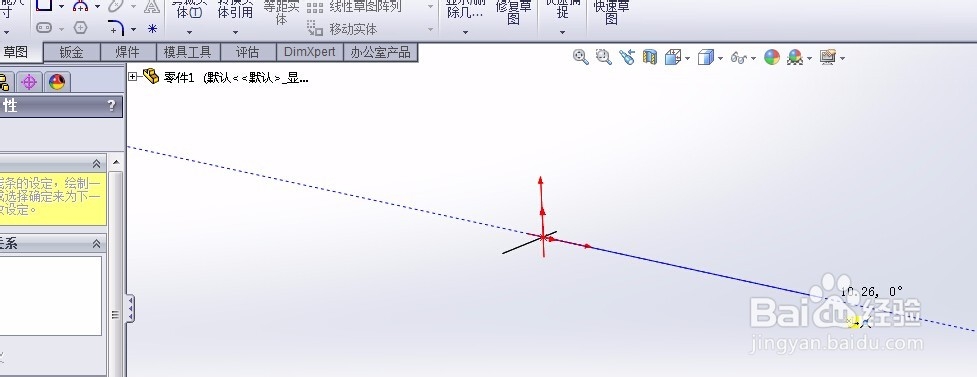

点击直线工具，开始绘制直线。点击坐标系原点。按住Tab键，直到光标显示为XY符合。绘制一条大约10mm长的直线，保持该线与模型空间中与X轴重合。

3/7

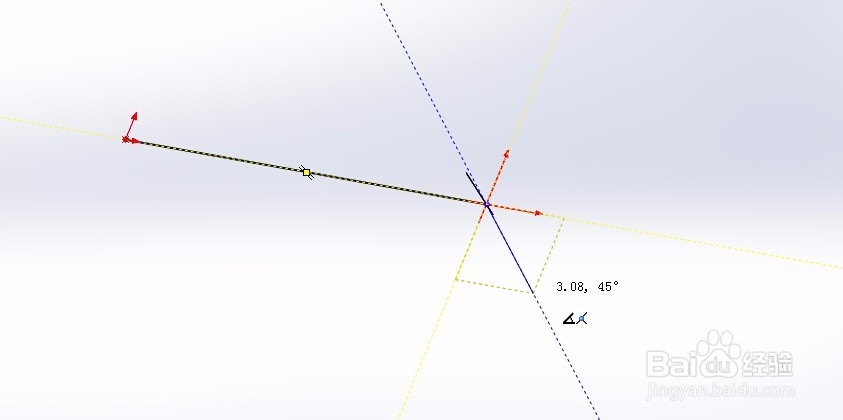

绘制第二条直线，长度大约3mm，与水平线成45度，可以在草图中看到45角度的虚线和参考长度值。不必太精确，我们后面会加几何关系。

4/7

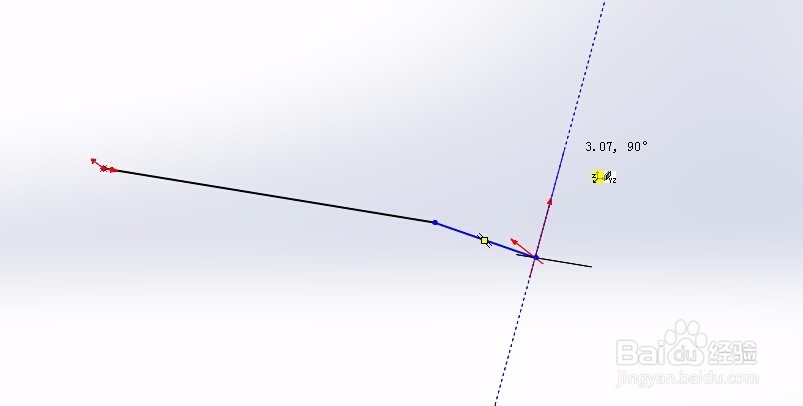

按Tab键，切换的YZ平耍虚面，沿Z轴绘制一条3mm长的直线，保证与空间Z轴重合。

5/7

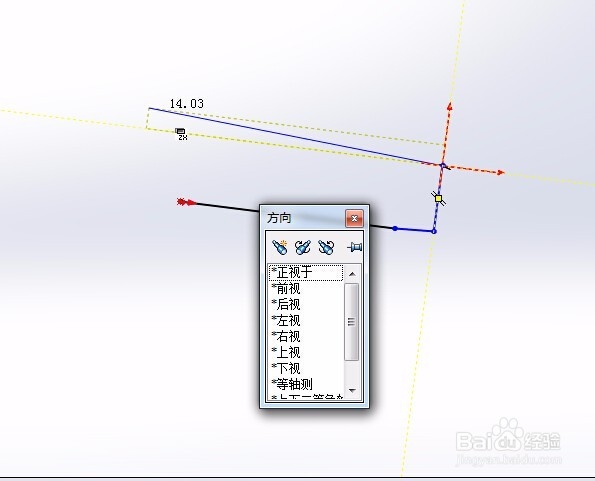

在绘制一条ZX的直鉴颂线，按Tab键切换的ZX轴，按空格键，选择正视于，视图就切换到ZX坐标平面。绘制一条长3mm，角度为30度左右的直线。

6/7

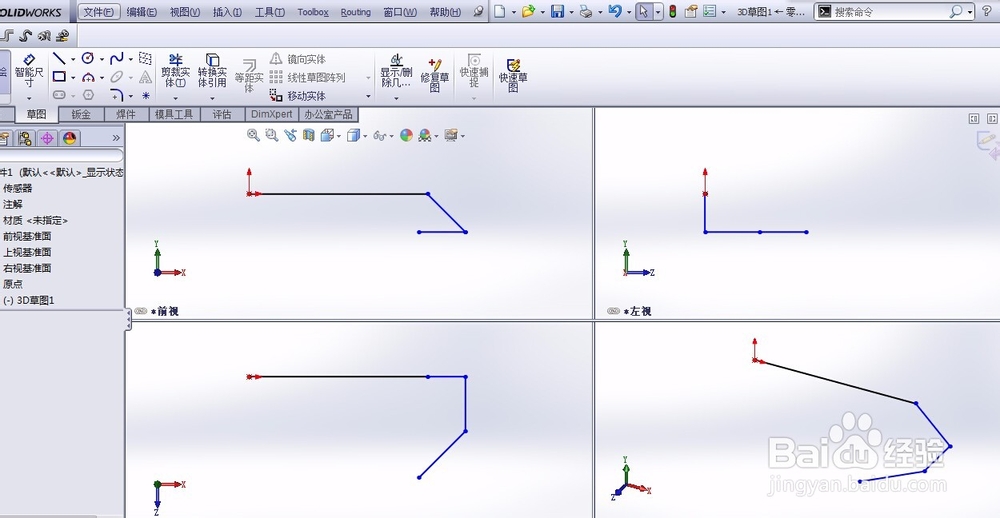

添加几何关系。在轴向视图中不是很清楚地显示3D草图，选择窗口-视口-四视图。

7/7

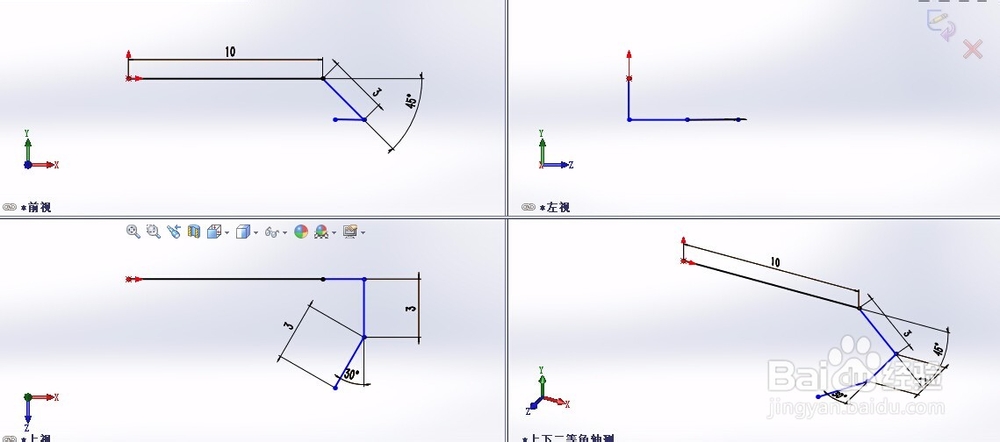

按刚才的要求，在视图中添加准确地几何关系。就可以最终完昆牢信成草图的绘制了。
