新春佳节，总少不了花儿的衬托。年关将至，我们不妨用三维CAD软件为心爱的人亲手绘制一朵鲜花，祝愿他们新春快乐。曲面建模是三维CAD设计中常用的建模手段，复杂且流线型的产品都需要用到曲面。曲面建模的思路很活跃，方法N多，我们今天就尝试一下用3D这款三维CAD软件来绘制鲜花。下面就是这朵小花(图一)的建模步骤。工具/原料moreCADbr步骤/方法1/6分步阅读

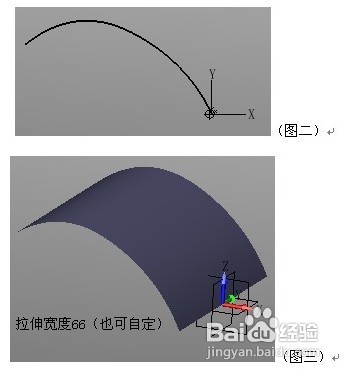

步骤1：绘制花瓣轮廓曲线。(图二)

步骤2：创建曲面。(图三)

2/6

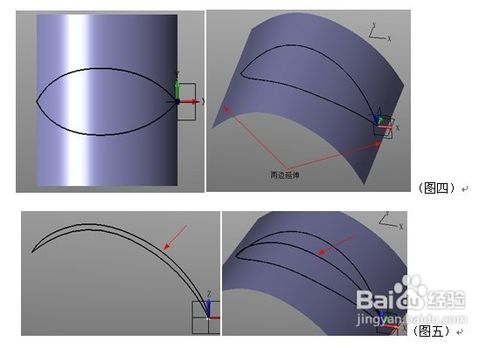

步骤3：创建花瓣轮廓，将轮廓投影到曲面。(图四)

步骤4：创建花瓣轮廓曲线。(图五)

3/6

到此，花瓣的轮廓曲线就绘制完成，下面就该准备生成曲面。

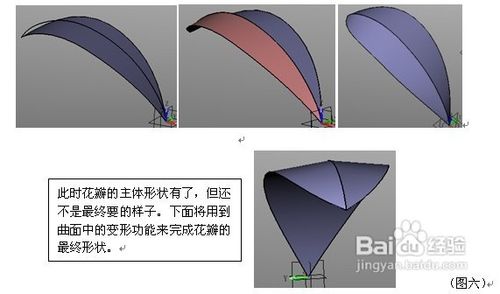

步骤5：用“N边形面”生成花瓣的曲面(共三个面)。(图六)

4/6

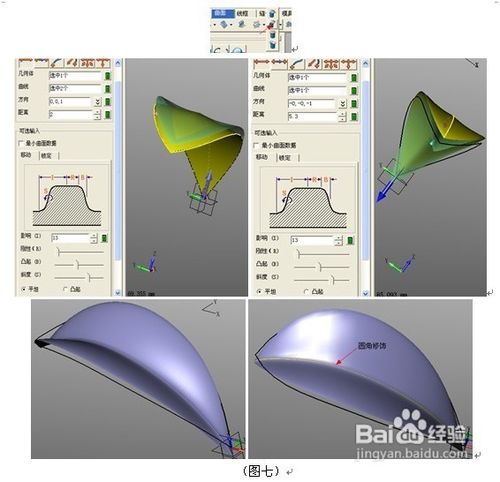

步骤6：用“由指定曲线开始变形实体”命令完成花瓣的制作。(图七)

5/6

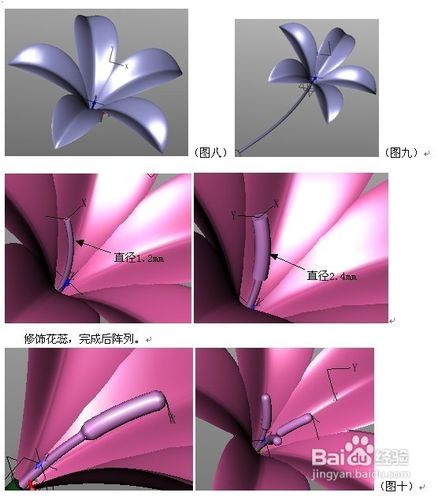

步骤7：将花瓣阵列。(图八)

步骤8：制作花茎，直径2。4mm。(图九)

步骤9：制作花蕊。(图十)

6/6

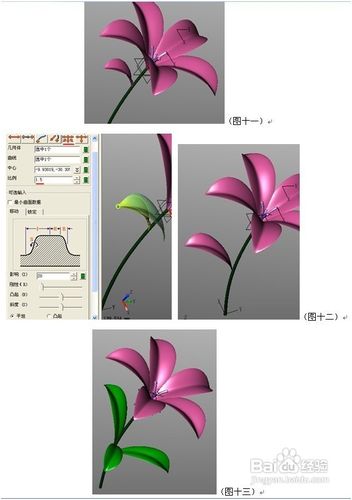

步骤10：绿叶制作。复制一个花瓣，缩放比例(0。6)，将其放到合适的位置。(图十一)

步骤11：用“由指定曲线开始变形实体”命令编辑实体形状。在必选输入中选择“点缩放”方式。(图十二)

另外两片绿叶直接复制，再放到合适位置。

最后设置下颜色，大功告成。(图十三)

一朵鲜花
