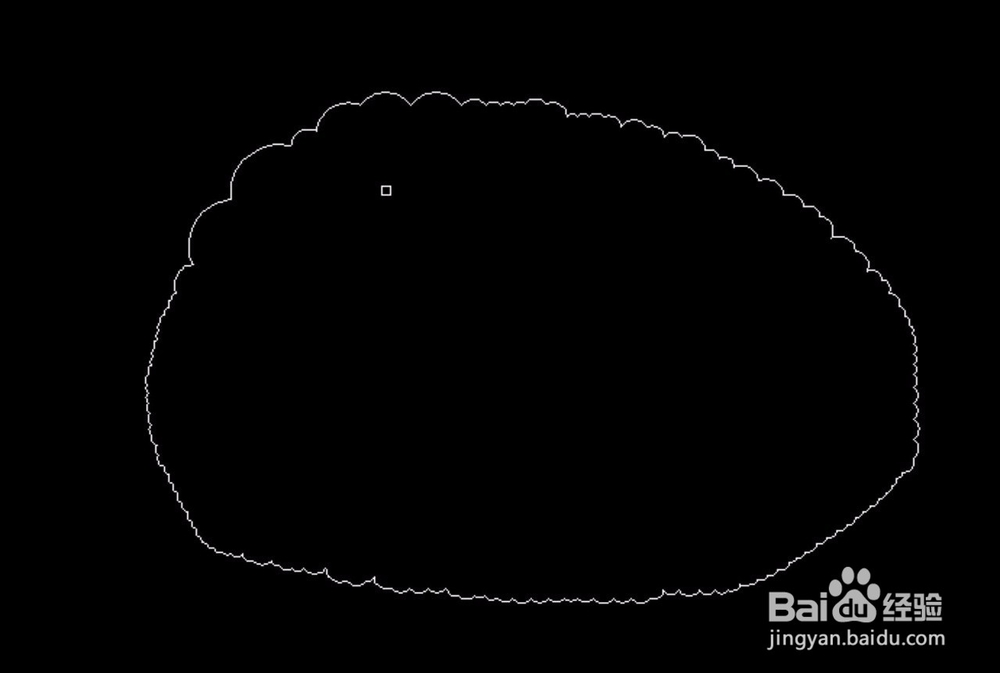

CAD具有强大的绘图/设计功能，其中有一个绘图工具叫修订云线，有时为了方便他人读图需要使用修订在图中做出标记，或者阅图者审图看图时候，把有问题的地方用这种线圈起来，便于识别。当然也可以用作它用，比如画云彩，或是像云彩的东西。但是在使用云线时经常遇到云线不自动闭合的情况，下面就来与大家分享一下如何使用云线、如何让云线自动闭合。工具/原料more电脑已安装的CAD软件方法/步骤1/2分步阅读

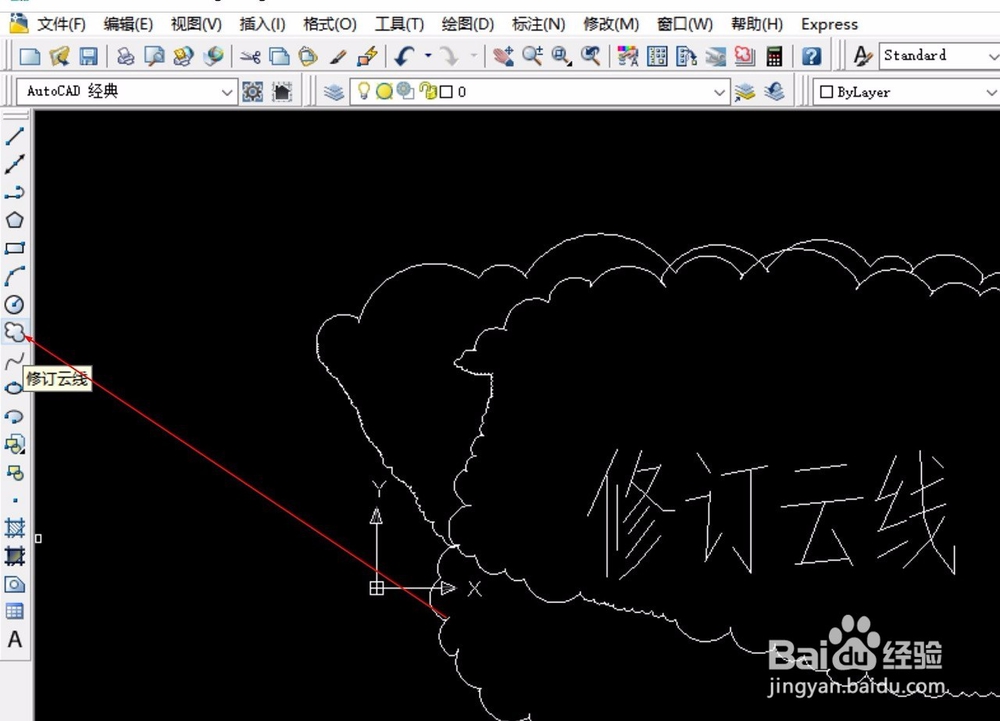

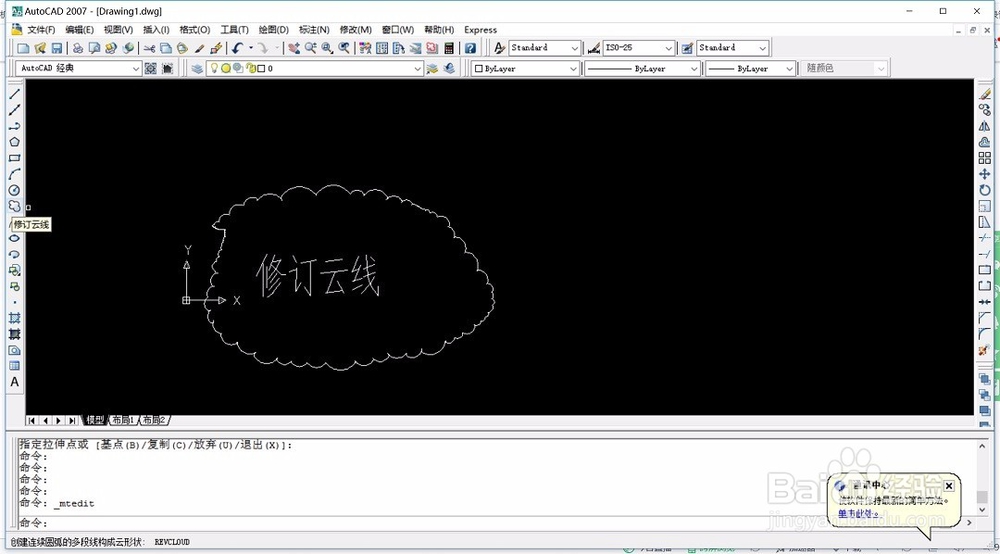

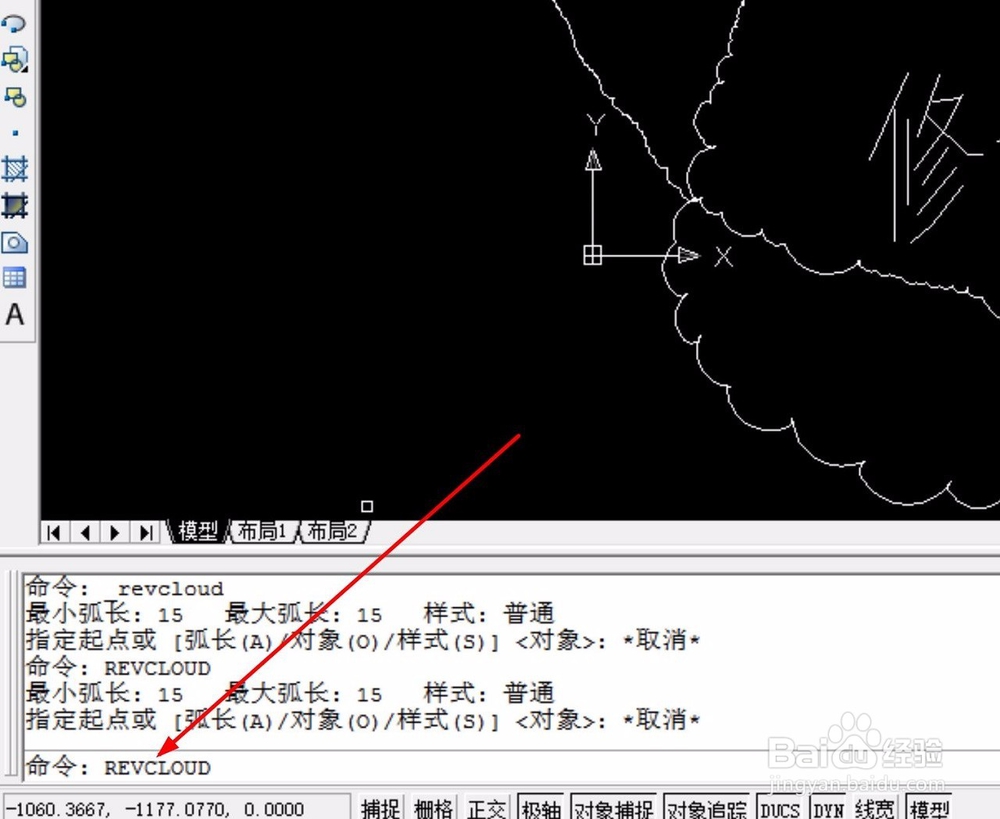

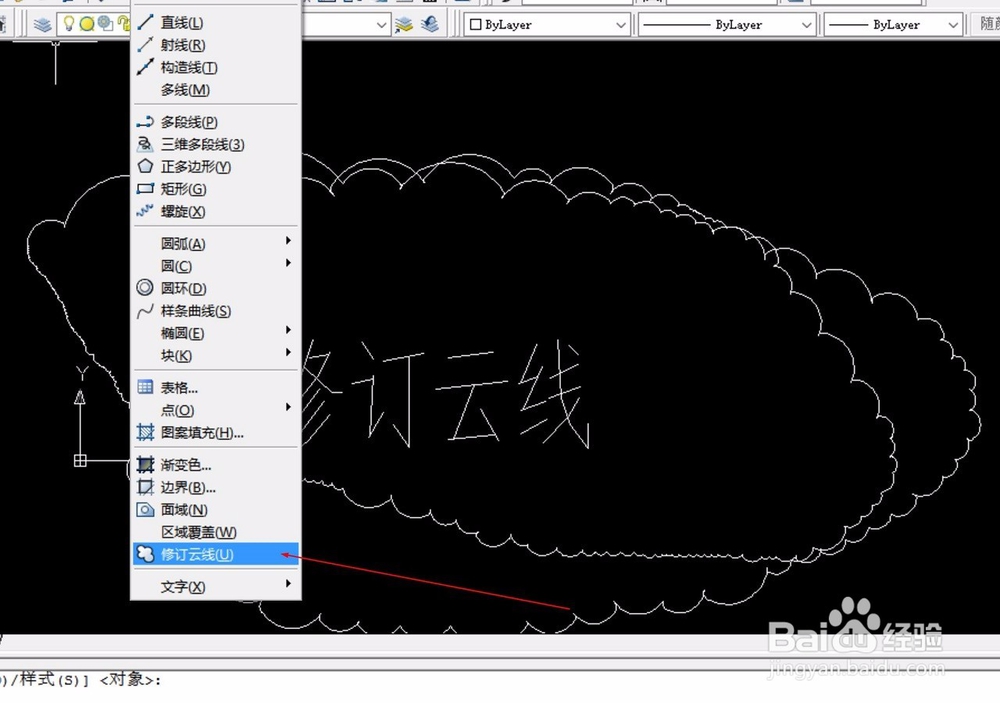

绘制修订云线有三种方式：1、单击绘图工具栏中的修订云线命令；2、在绘图菜单栏的下拉菜单中单击修订云线；3、直接输入快捷键REVCLOUD回车执行命令。

2/2

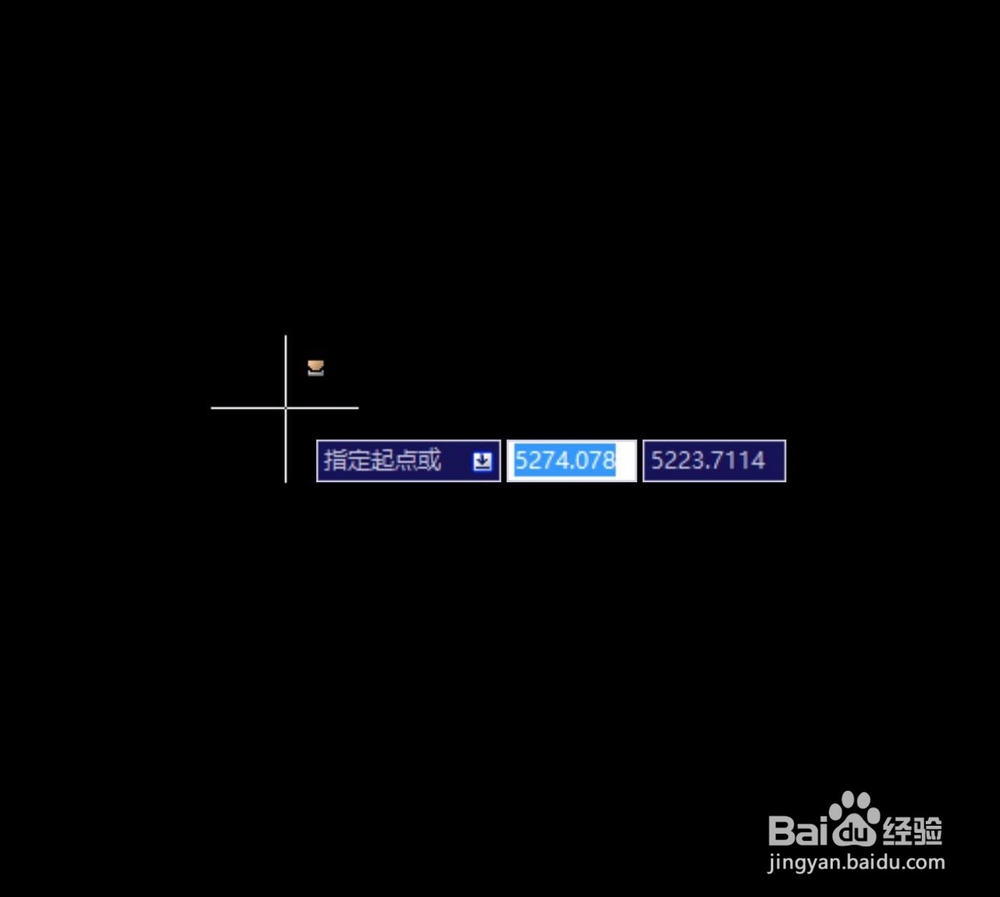

进入命令执行状态后，在绘图区的适当位置指定起点，然后移动鼠标绘制出自己需要的形状（即沿云线路径引导十字光标），最后鼠标回到云线起点，云线自动闭合，修订云线完成。

方法/步骤21/3

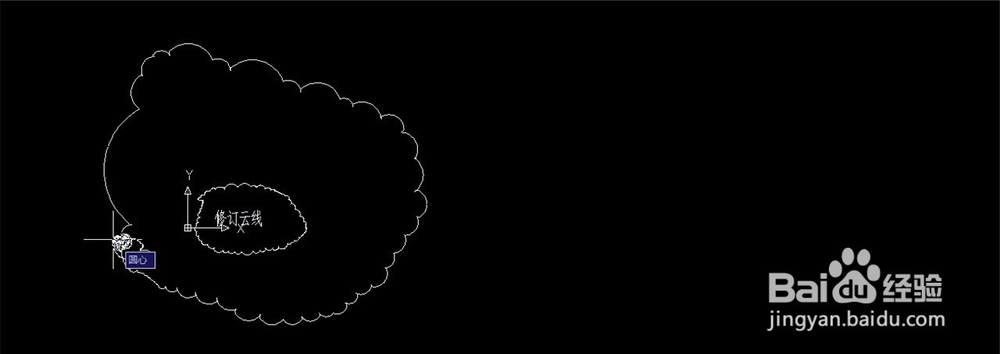

但是有时会出现云线不自动闭合的情况，即光标回到云线起点后捕捉不到起点，光标在起点来回移动都不自动闭合。

2/3

遇到不自动闭合的情况有两种解决方法：

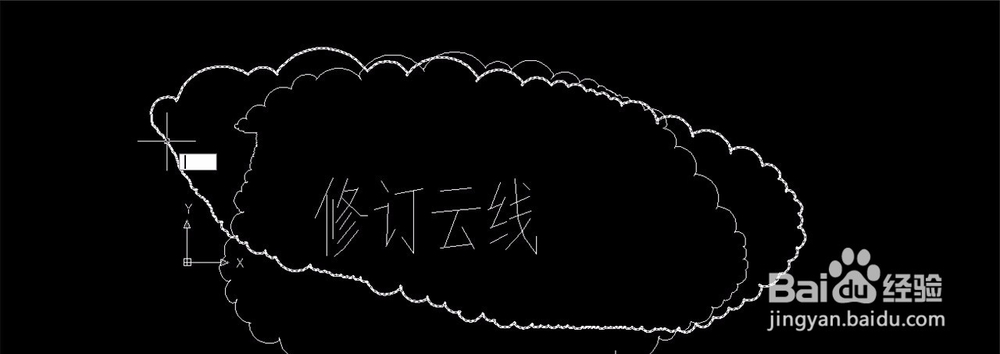

第一种方法是，在光标快要回到到起点时，放慢光标移动速度，并找准起点位置再慢速移动到起点。这种方法有时可行，有时仍然捕捉不到起点。

3/3

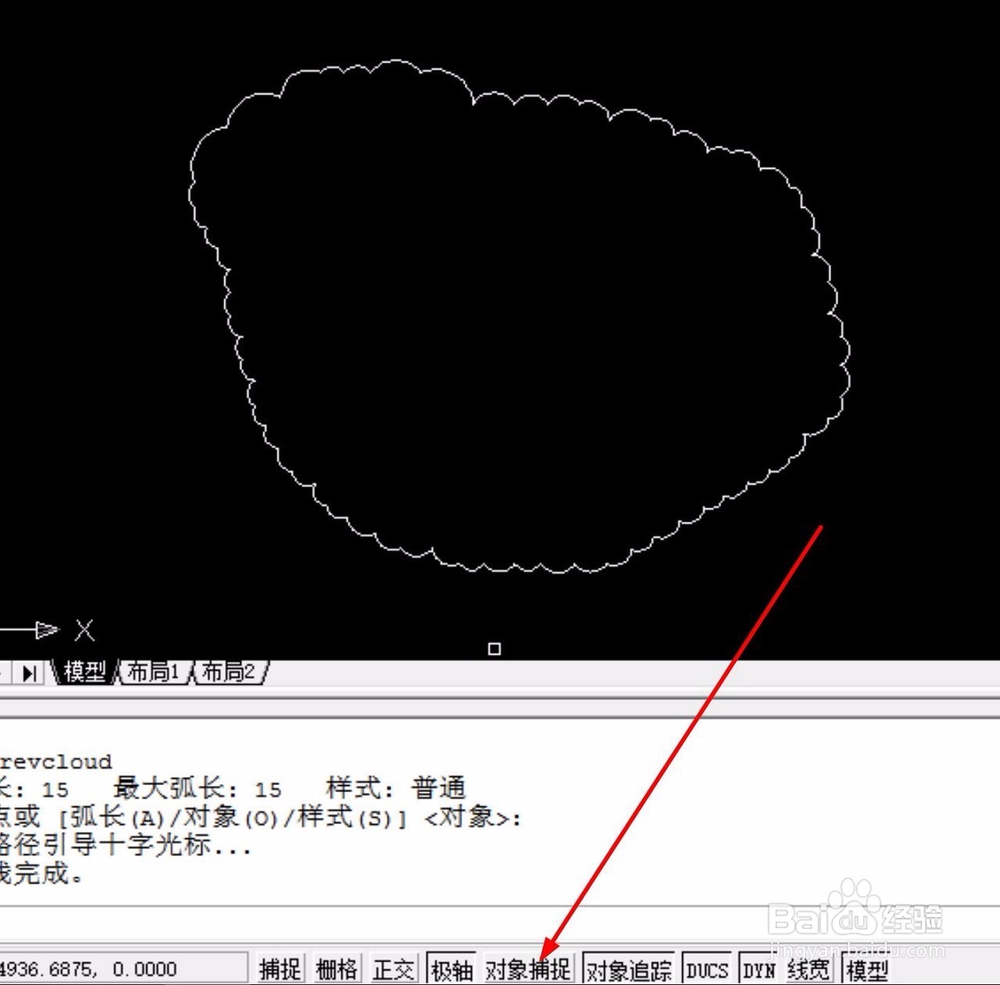

第二种方法是，绘制云线时把图形放大，这样光标一靠近起点云线就自动闭合了。有人说要打开对象捕捉才会捕捉到起点，事实上，对象捕捉的开关并不影响云线能否自动闭合。

记住，只要把图形放大即可。

注意事项

有些软件安装包缺失相关绘图模块也会导致绘图出现各种问题，请支持正版，另外软件多摸索摸索就什么都能解决的，祝你使用愉快。
