我们在绘制草图时，往往希望通过改变一个值，来控制两个线段的长度改变，那么该如何实现呢？工具/原料morecatia电脑方法/步骤1/3分步阅读
2/3
3/3
方法21/3
2/3
3/3

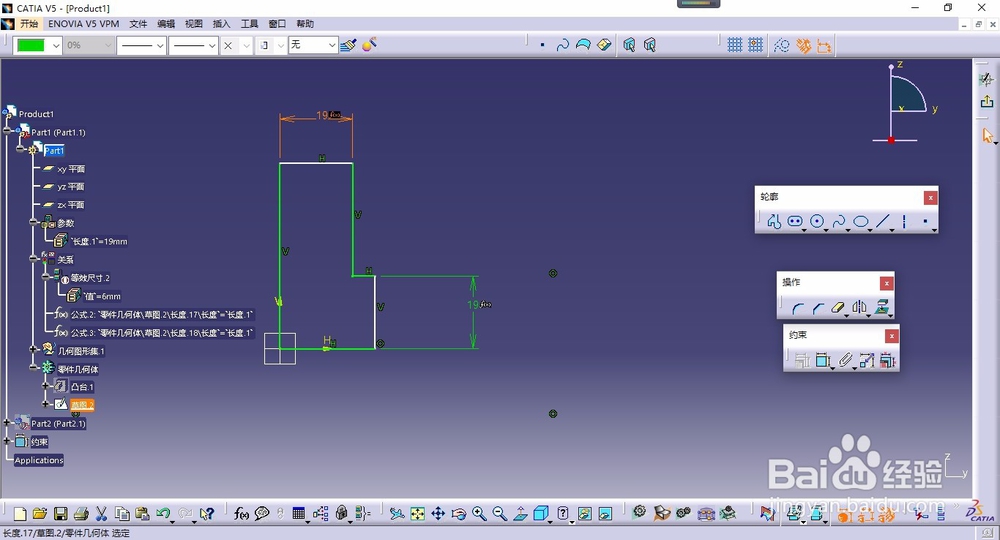

首先咱们先打开软件，进入草图绘制如下图形。如图所示。

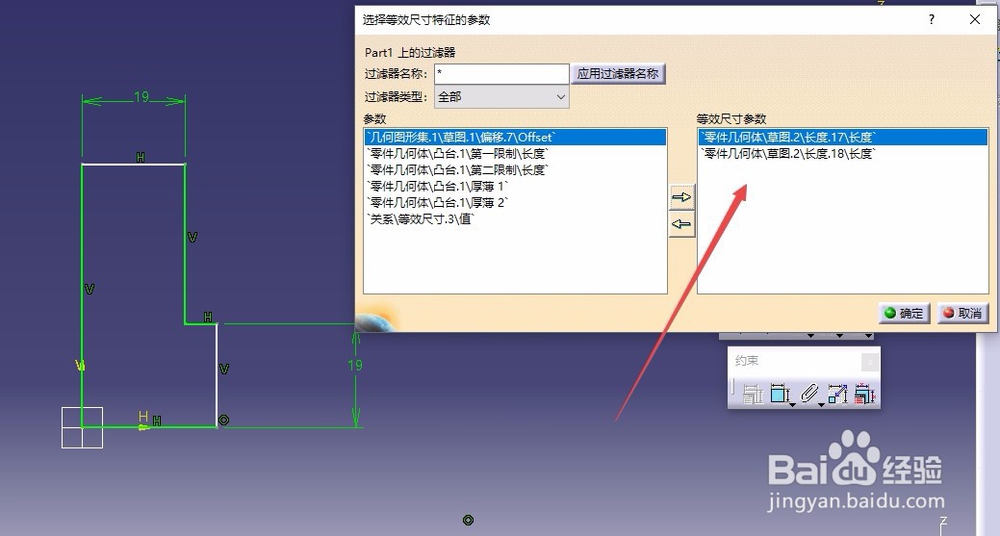

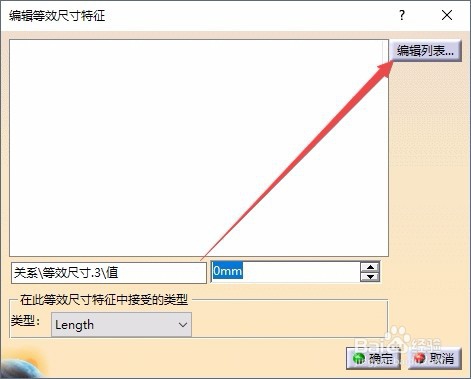

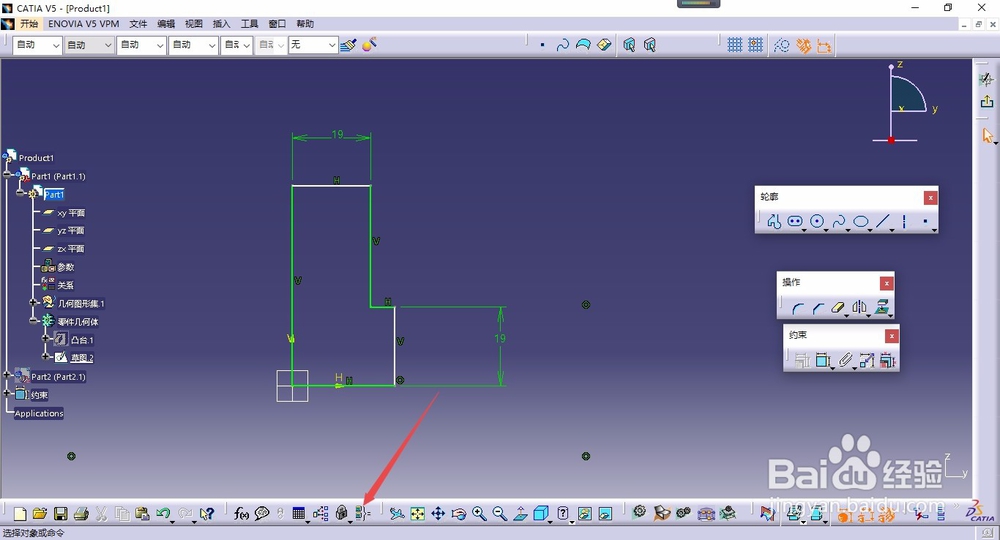

2/3点击等效尺寸命令，如图所示。弹出对话框，点击编辑列表。选择你想控制的尺寸，将尺寸移动到右边。如图所示。

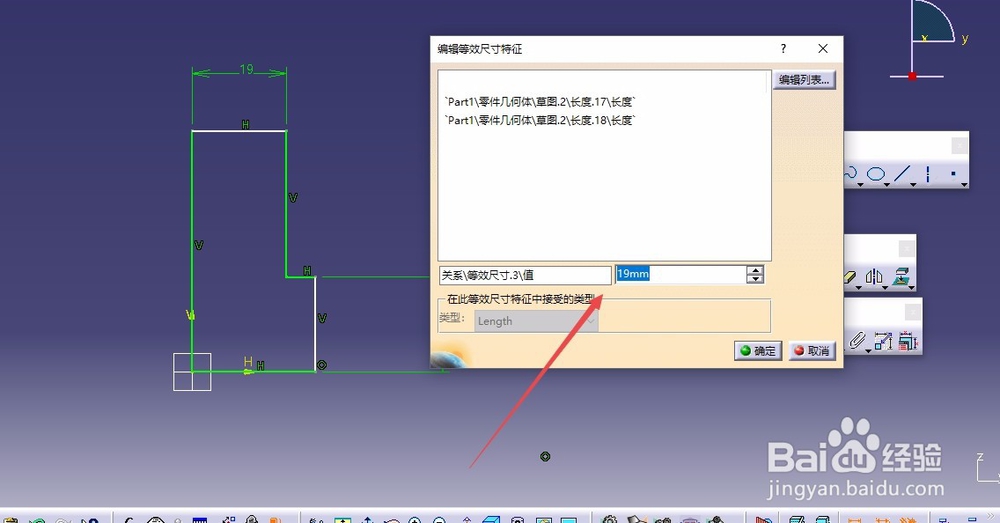

3/3点击确定，输入你想设置的尺寸，点击确定完场。

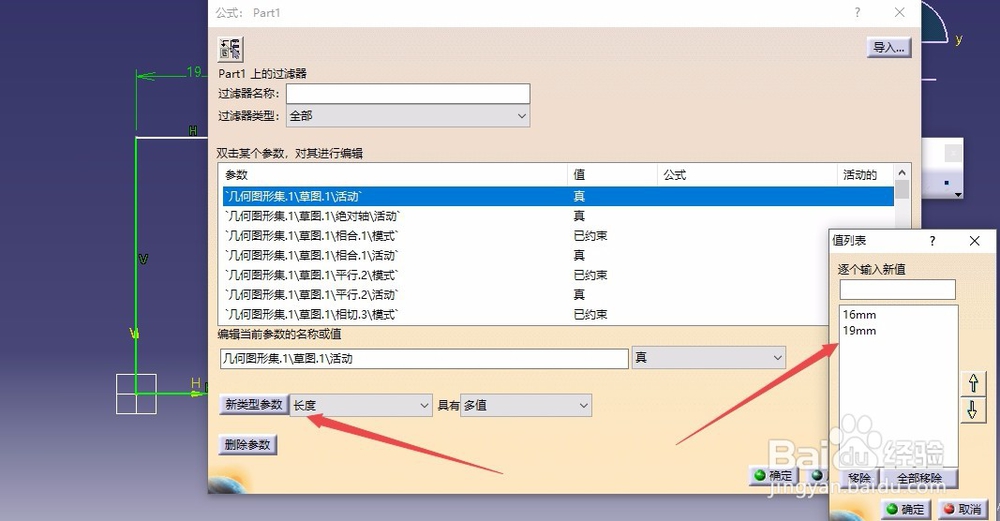

方法21/3建立一个多值参数，距离为16.19，如图所示。点击确定。

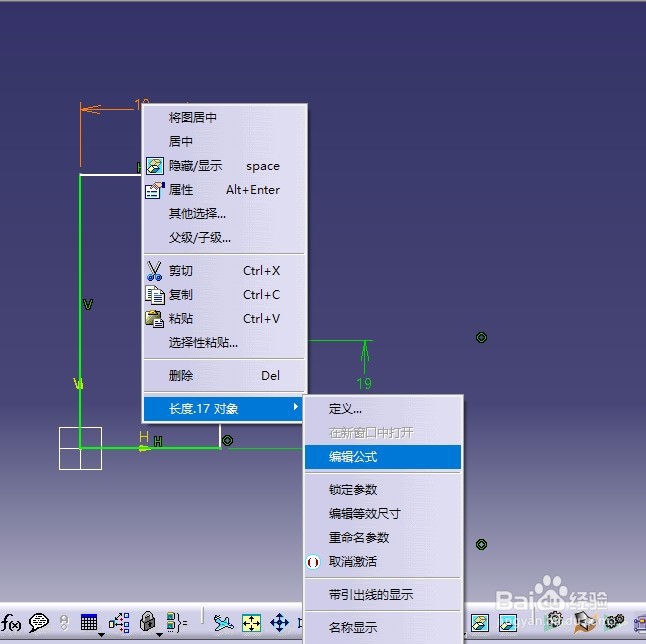

2/3右击尺寸，找到编辑公式，如图所示。

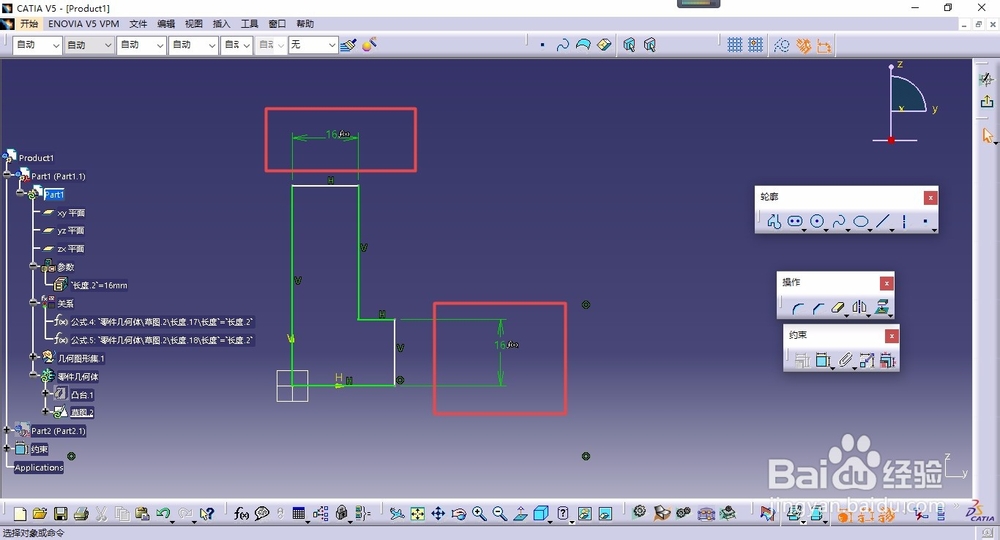

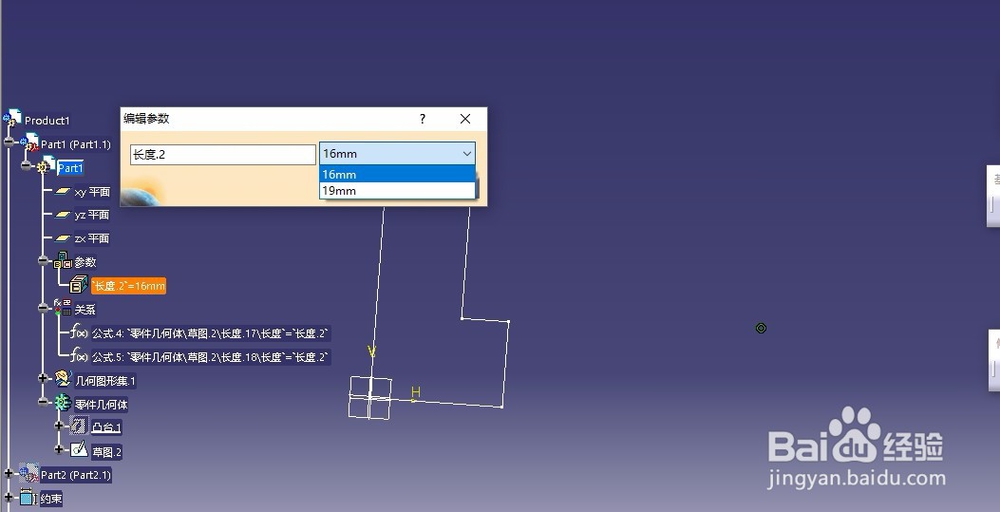

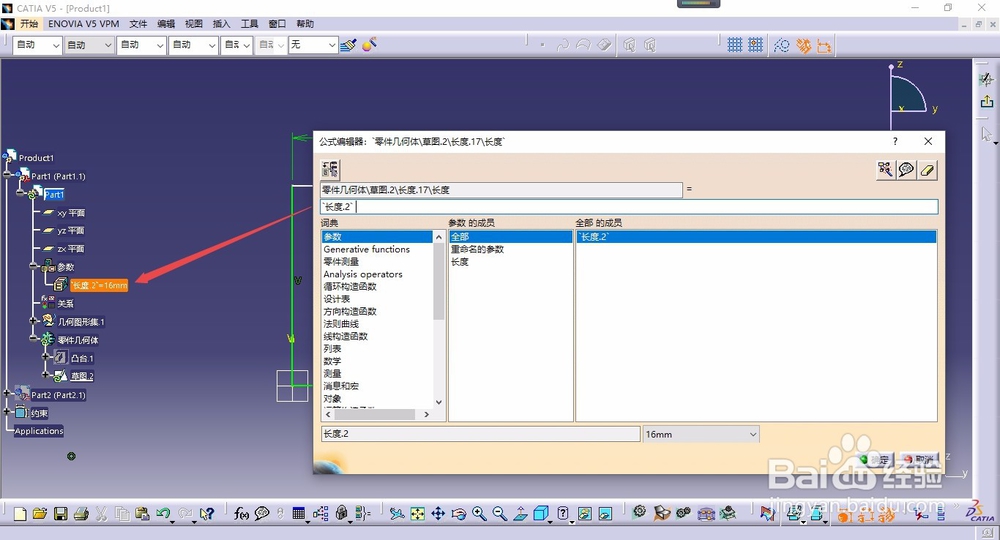

3/3选择刚刚建立的参数，两个尺寸都要编辑公式，如图所示。这样我们就可以通过改变值来控制长度。
