电是我们生活中必不可少的一部分，领域大到进入太空，小到脱衣服时的静电。我们生活的方方面面都要用电，也离不开电。比如家庭用电，厂区用电，行驶的车辆用电等等。如此重要的电，学一些必要的用电常识是很重要的，这里我就把所有遇到的有关电的知识后常识以经验的方式收藏，供你参考，但愿对你有帮助。工具/原料more动力配电箱安装220V和380V电压。方法/步骤1/5分步阅读

根据国家安全用电规则，动力电源使用三相五线制线路。即3根相线1根工作零线和1根安全接地线。所以配电箱的进线就有5根。

2/5

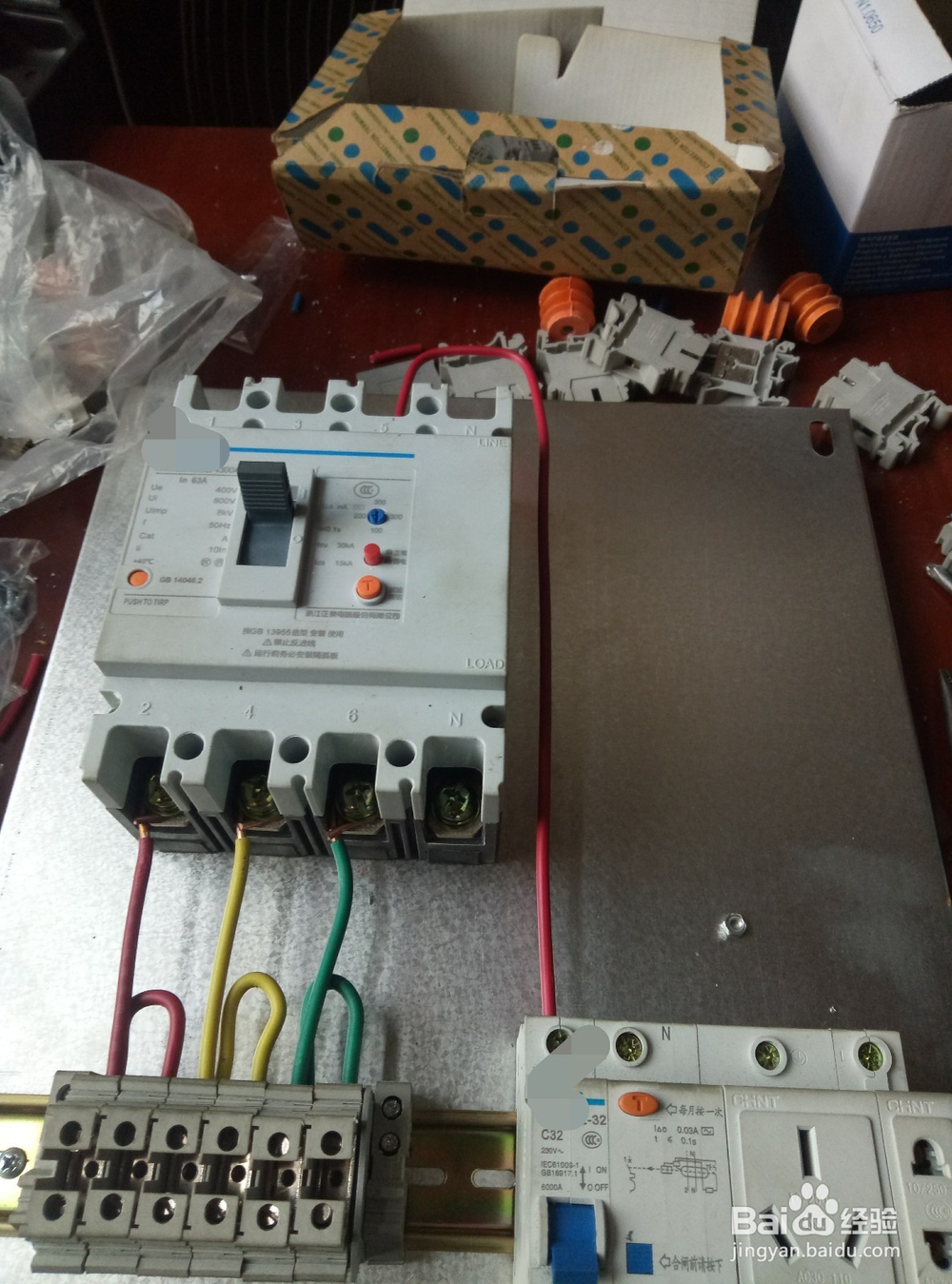

进线中3根红黄绿相线比较粗，蓝色或者黑色零线细，地线一般使用黄绿双色线。进线一般接三相四线漏保开关的上部，N是工作零线的接入点。其它3位置接红黄绿3根相线。

3/5

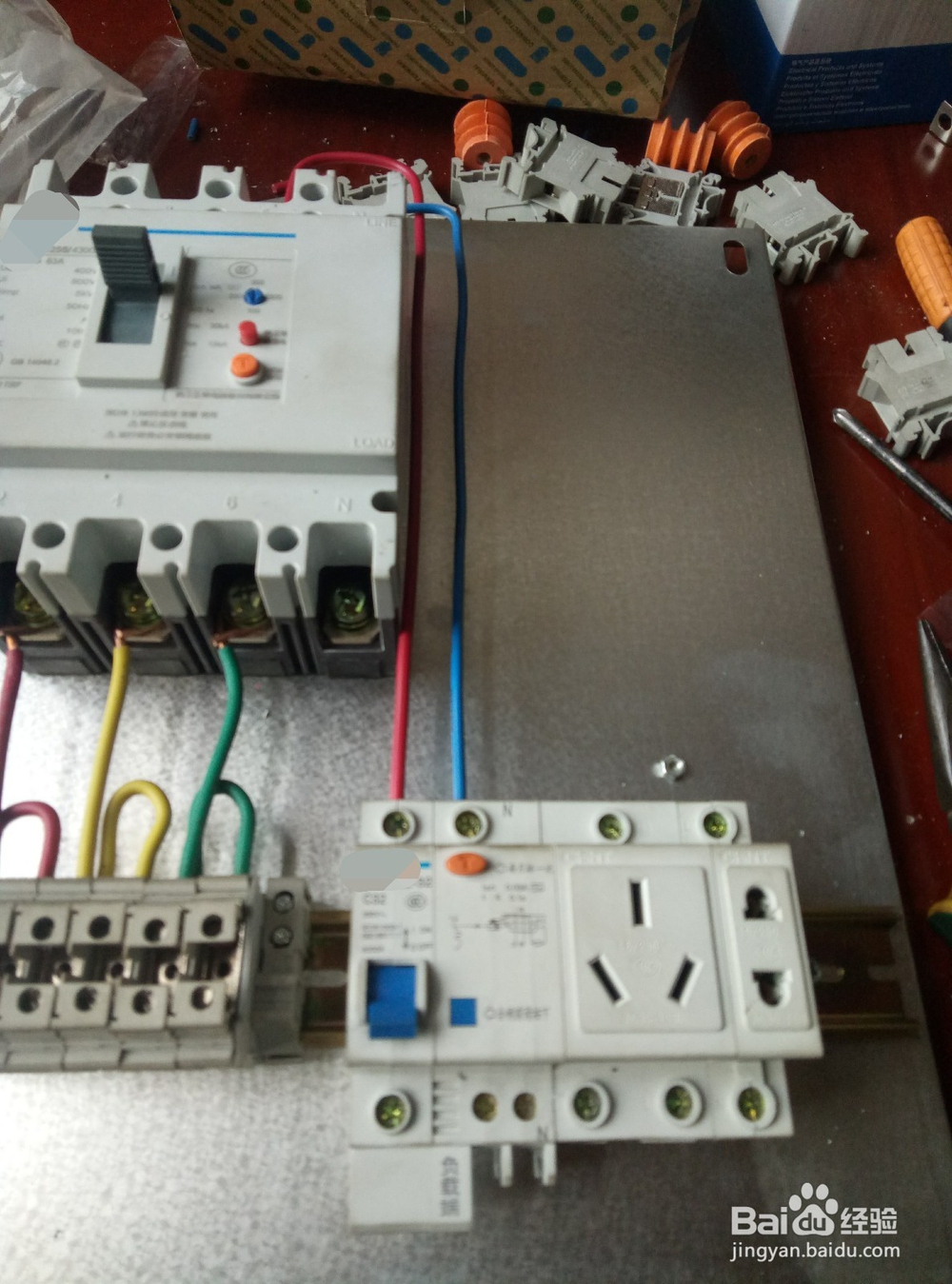

这样三相四线漏保开关的下端就是380V动力电源。至于220V电源也可以从三相四线漏保开关的下端接出，为了互相不影响使用时的维修，从三相四线开关的上端接220V 电源是比较合理的。

4/5

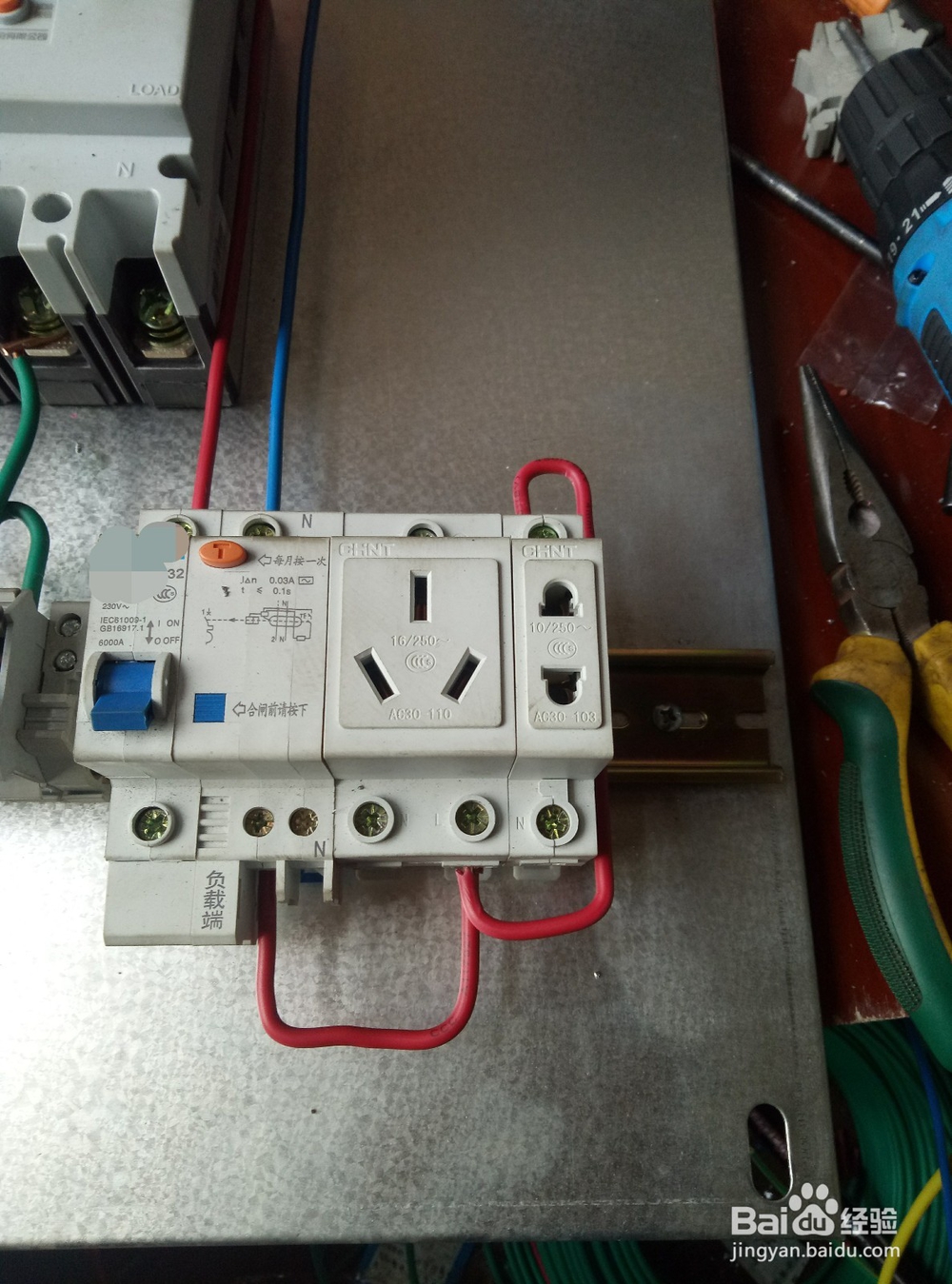

按照第一图的位置接入220V电源的火线，当然也可以是前面的2孔中的任意一位置。但是只能是一根相线。在N位置接220V电源的零线。这两根线都接入220V单相电漏保器的上端，注意零线也是接N位置。

5/5

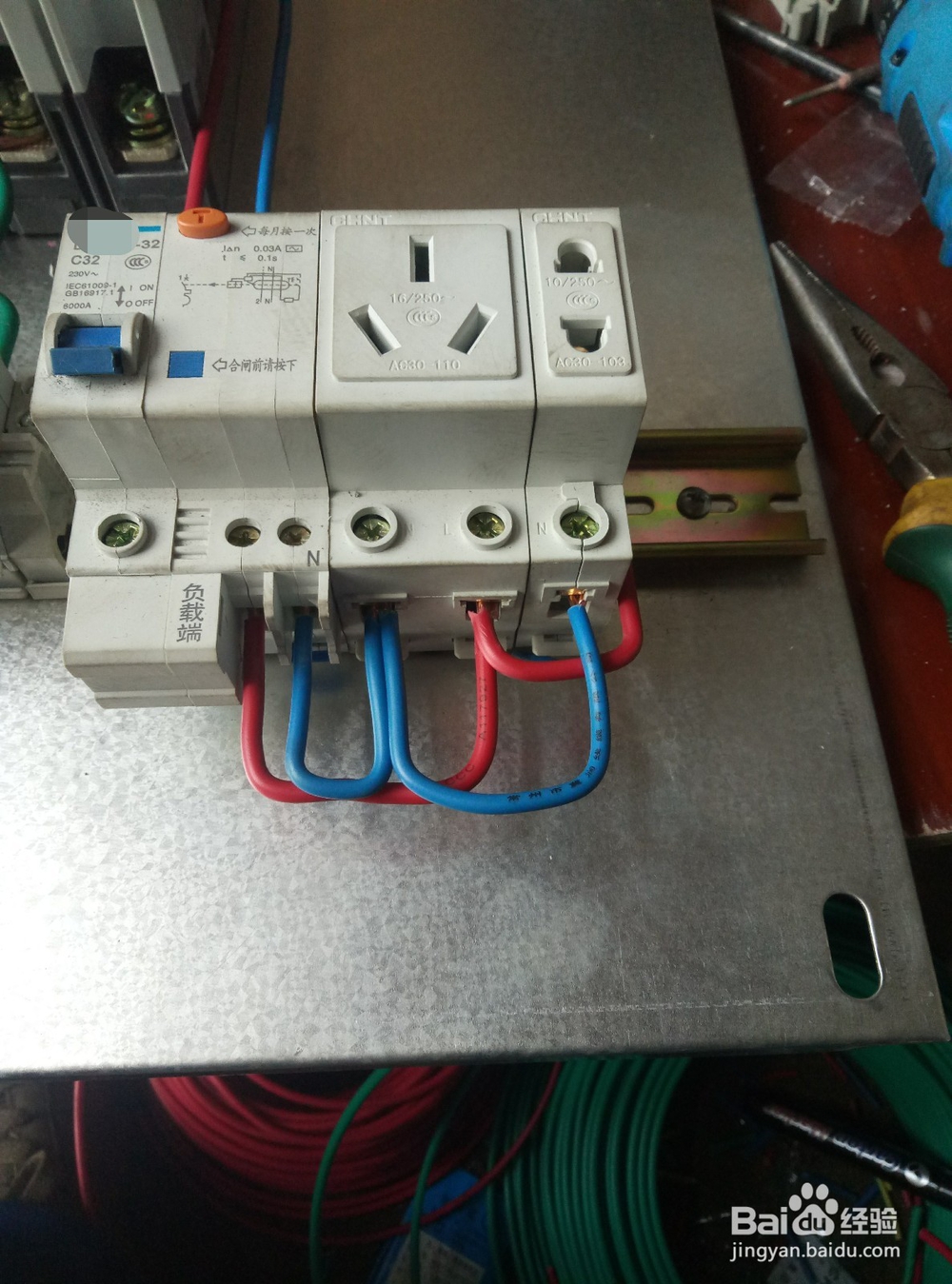

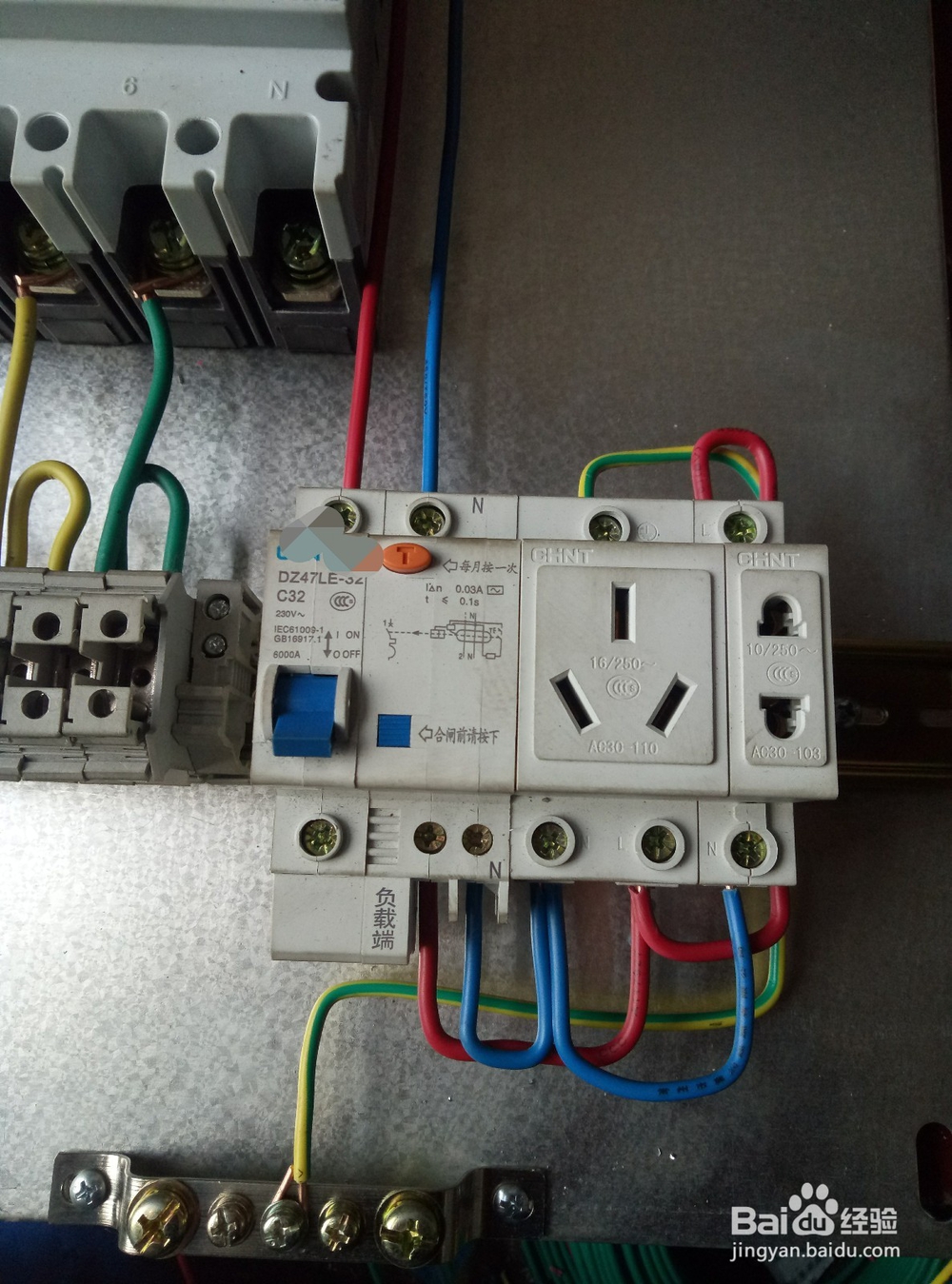

这样漏保器下端就是220V电源输出。可以先使用红色线接插座的L位置，N接蓝色线，也就是零线。最后把进线中的黄绿双色线接在地线线排上，再分接在220V三芯插座的接地标志位置螺丝孔。

注意事项

安全用电。

规范安装。

个人收藏。

仅供参考。
