cadence软件是一款受电子爱好者欢迎的原理图和PCB设计工具，工程师可以利用该软件进行PCB设计设计。规则设置是布线之前必须要做的工作，本篇经验主要介绍基本规则中的间距设置。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/7分步阅读

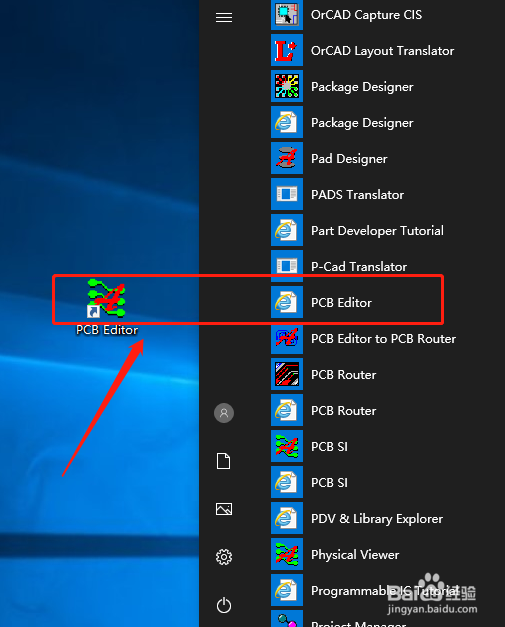

第一步，打开PCB editor设计软件；

2/7

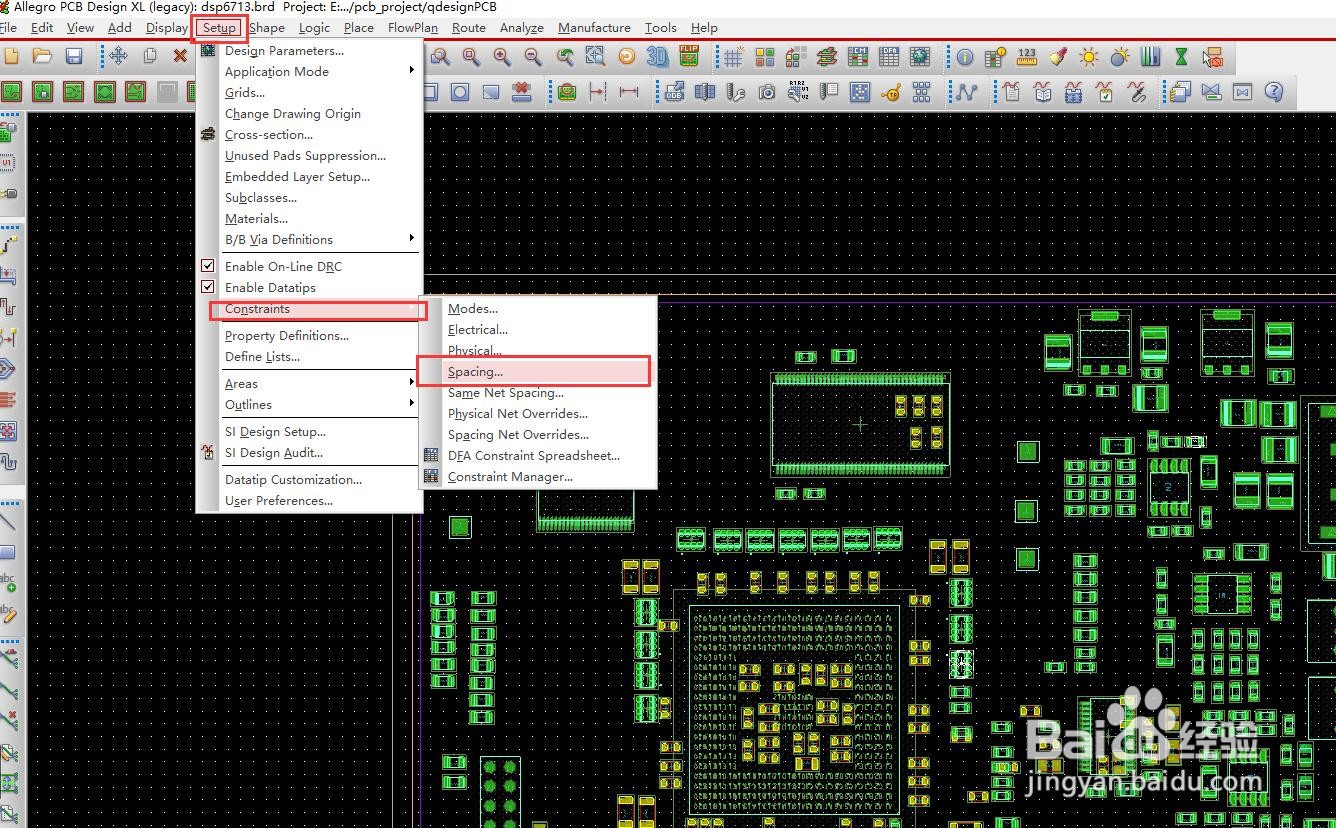

第二步，打开菜单栏的 setup-constraints-spacing，进入间距规则设置；

3/7

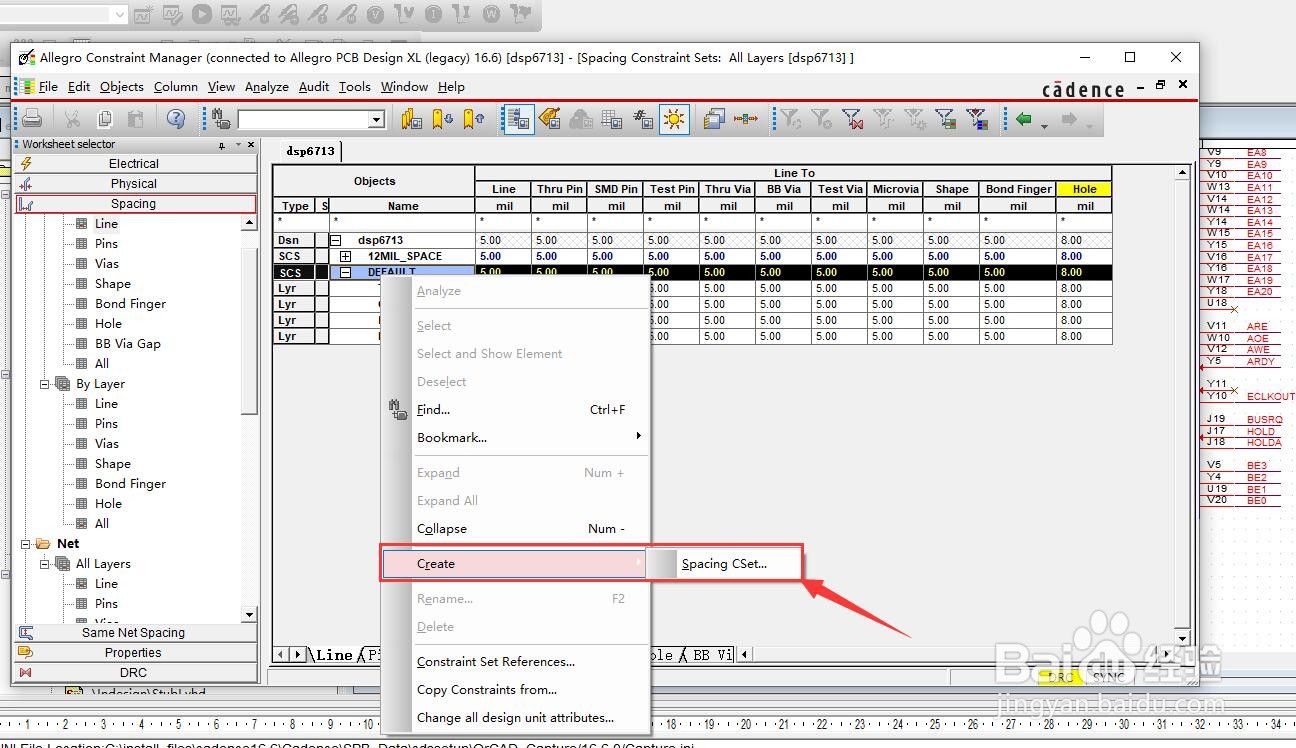

第三步，点击space-all layers，如下图锁死，右边有一个DEFAULT就是默认规则，我们可以修改其值，或者新增一个规则，在默认规则的名称上，点击鼠标右键，选择creat-spacing cset;

4/7

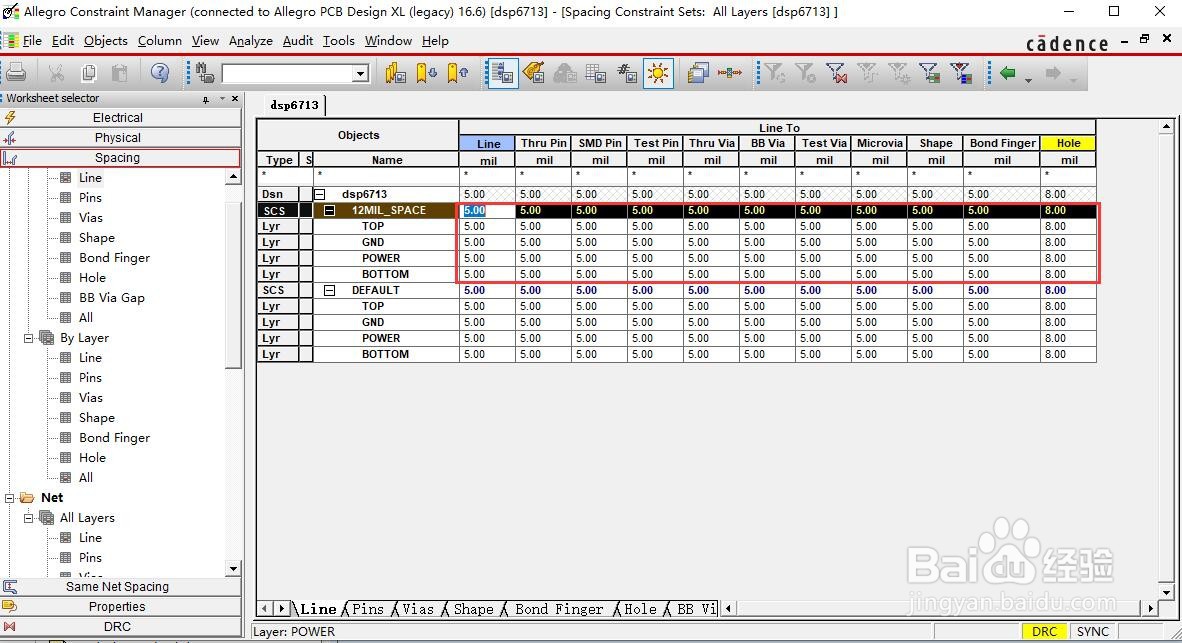

第四步，命名新建的规则，然后设置间距值，可以按下shift，点击从第一列和最后一列，完成修改。

5/7

第五步，为所需要的网络分配规则，点击net-all layers ，在右边的工作簿中，为GND网络设置12MIL_SPACE规则，在reference spacing cset下选择12MIL_SPACE ;

6/7

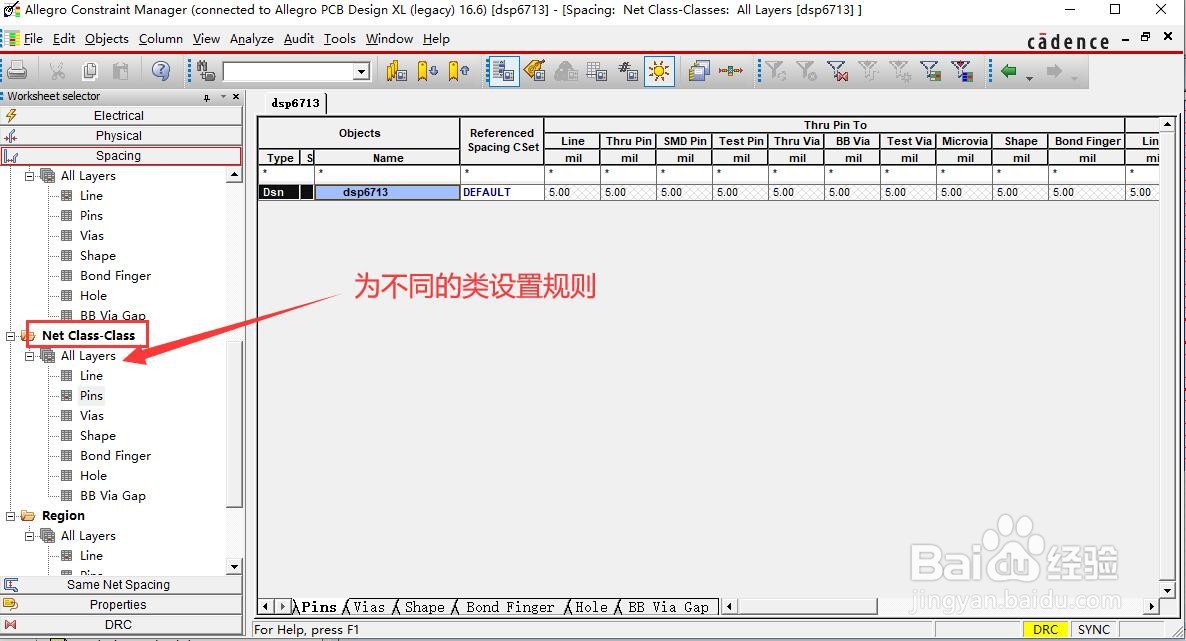

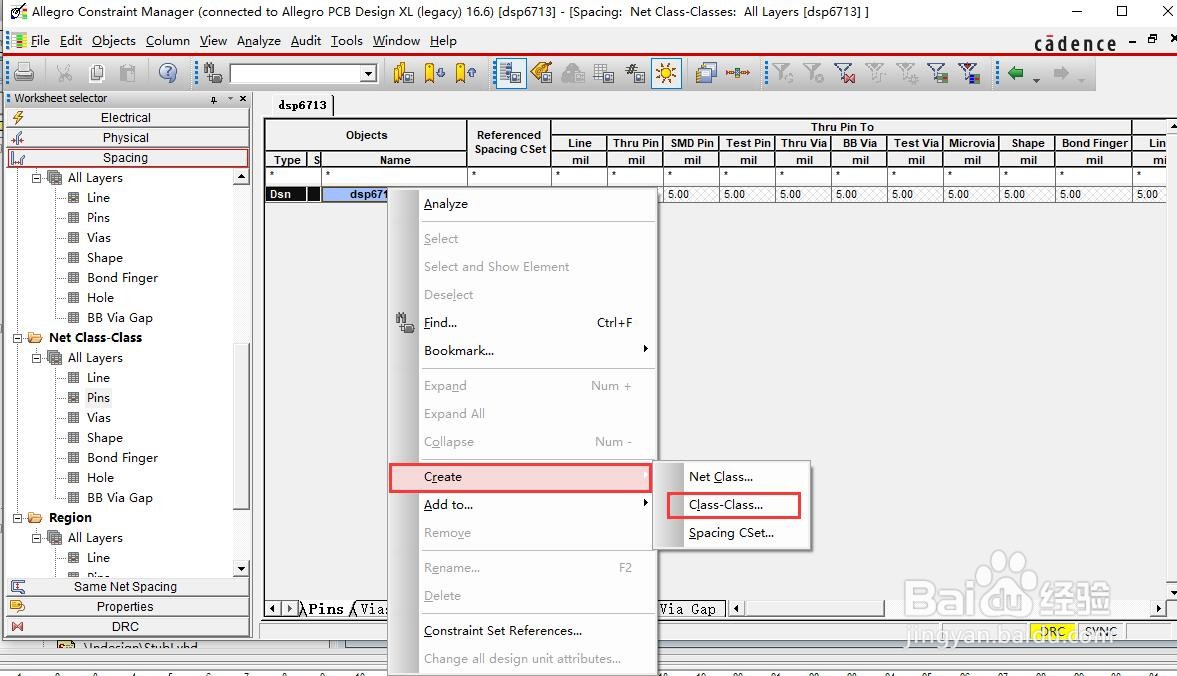

第六步，设置Class-Class规则；针对不同的信号群有不同的间距规则。选择Net Class-Class后，在右边的Clock中邮件选择Creat class-class,在右边的referenced spacing cset栏修改规则名称；

7/7

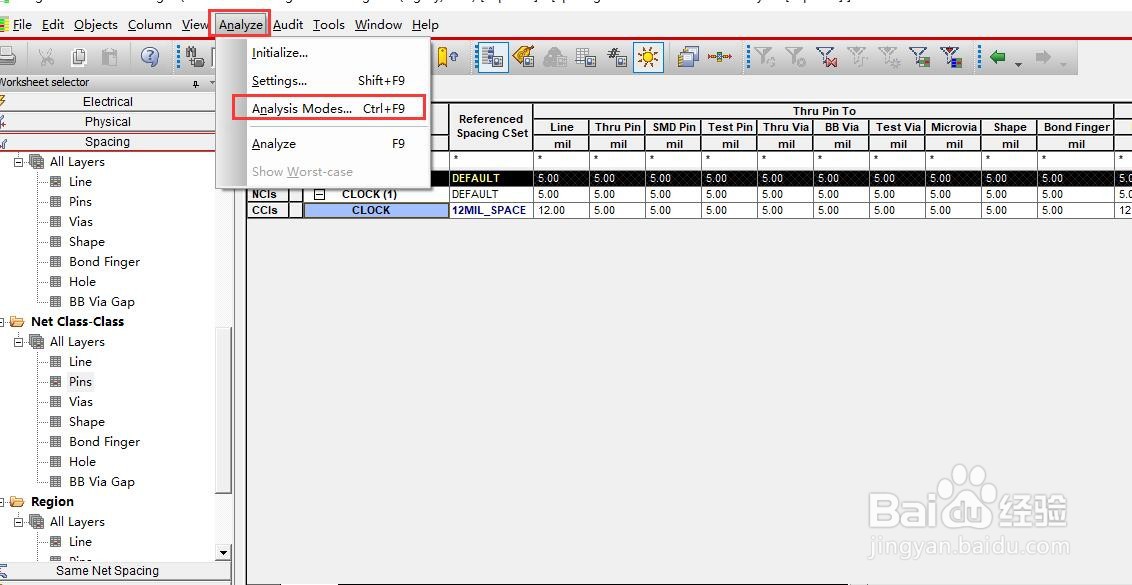

第七步，执行analyze-analysis Modes ,可以看到spacing mode的检查模式；
