订阅椭圆形弧面的几种画法
来源：网络收集 点击： 时间：2024-01-08【导读】：
椭圆形弧面的几种画法：混合曲面/圆轨迹扫描

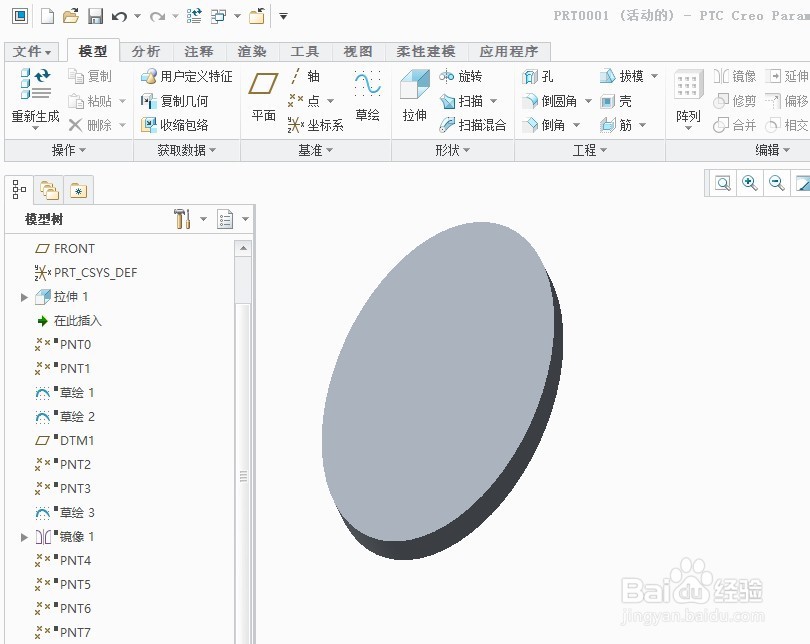

工具/原料电脑croe/proe方法/步骤1第一种画法：混合曲面，首先拉出椭圆底座。
2构建草绘曲线。

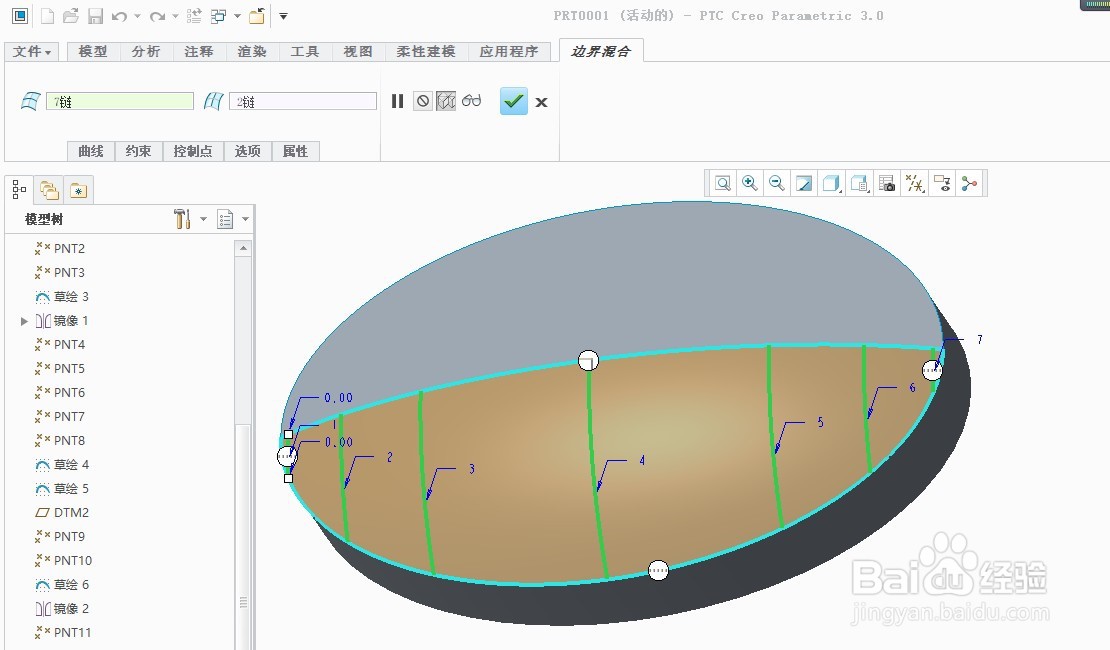

3构建混合曲面。如下图左图1/2/3/4/5/6/7，为第一净酱方向。 右图1/2 为第二方向。

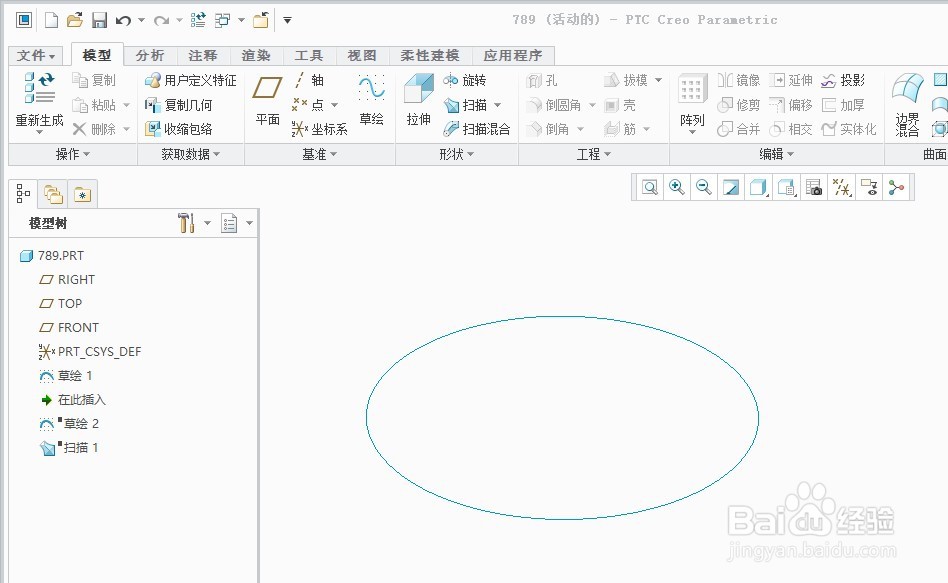

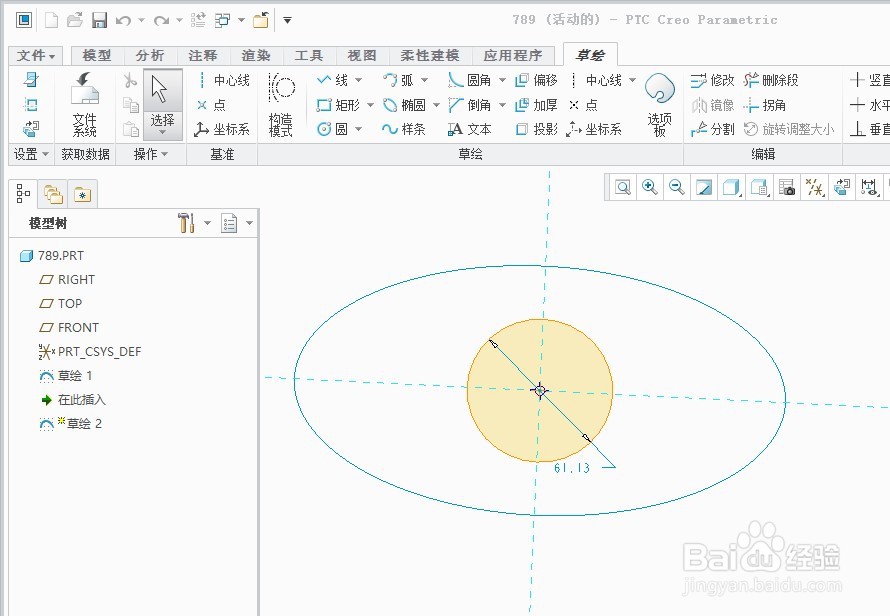

4第二种办法：原轨迹扫描。首先草绘一椭圆曲线。再画中心圆。如下图2。
5进入扫描的界面。选圆为原始轨岔级趣迹。外面椭圆为辅助轨迹。
6草绘如下扫描截面。
7打钩后就就栗召得到如下圆轨迹扫描曲面。
END注意事项做一半的曲线要设置草绘垂直。 版权声明：
