智能已成为家电行业最热门的话题之一，家电厂商纷纷布局自己的智能战略，无论是在电商还是在实体店都能看到各种智能家电产品。作为普通消费者的我们感到了智能化带来的方便、安全、快捷，与此同时也带来了小烦恼：智能设备出现小故障如何维修。为了帮助更多需要帮助的人，特此在这里进行连续的家电维修经验介绍。第31篇：老式显像管彩色电视机不通电（三无现象）故障维修小经验---这里以某品牌NT21E64S型号为例工具/原料more钳形万用表、电烙铁、吸锡器、小刀片、灯泡电源模块WG553A、松香、焊锡前言：1/1分步阅读

当电视节目成为大众文化的一部分之时，人们便不由自主地把更多的业余时间锁定在了电视机屏幕上。尽管作为第四媒体的互联网与日益风靡的电脑游戏正在分散着部分人的注意力与业余生活，但电视的霸权地位仍然没有动摇。

从19世纪末，少数先驱者开始研究设计传送图像的技术开始，到1958年，中国第一台黑白电视机在天津诞生。电视机从黑白到彩色；从电子管到晶体管；从集成电路电视机到如今的智能化数字化LED/LCD液晶电视机，它已经走进了千家万户。

电视机虽然可以做到引得万人空巷，但做为电子产品的电视机也避免不了会发生故障，特别是这类老式的彩色电视机，因年限久远，使用环境等因素更容易损坏。一旦发生故障该如何修理呢？今天，我们就简单的介绍一下老式显像管彩色电视机不通电（三无现象）故障维修实例。

方法/步骤：1/12

将待修老式彩色电视机平放在桌面上，通电试机，没有任何反应。

2/12

将电视机后盖子上的螺丝全部扭下来，拆开后盖子，即可看到内部的电路情况。

3/12

针对故障现像怀疑电源有问题，所以，先目测电源部分元件外观是否有严重损坏迹象。检查中发现2A保险管内部发黑，说明已经烧坏，并且由此损坏的保险管颜色可以断定，电路存在着严重短路故障。

4/12

因是短路故障不能盲目的送电试机，所以，先采取电阻测量法，即用万用表测量元件的在路阻值。先测量主电压125V对地电阻值，没有短路情况，在测量开关变压器之前，发现有严重短路情况。所以，将开关变压器进电端电路板铜箔割断，判断是前面元件还是后面元件损坏，断开后测量发现是后面元件短路，前面的电容、电感、消磁电阻、压敏电阻等均没有故障。

5/12

接下来检查，电源模块周边元件，在实际测量中发现电源模块的1脚与2脚击穿短路。用电烙铁、吸锡器将其焊下测量，发现确实损坏。

6/12

接下来在用万用表测量电路板上1脚与2脚位置电阻值已经没有短路现像，说明就是此电源模块损坏。购买新的电源模块WG553A，测量阻值正常后，将其背部涂抹导热硅脂后上机焊接，并用螺丝紧固。

7/12

通电测试之前，为了保险起见，将行包的供电端切断并联一只100W灯光在主电压端，看开关电源是否起振。

8/12

焊接好灯泡后，再将之前开关变压器前端切断的铜箔恢复焊接。更换2A保险管，将万用表笔针扎在灯泡两条线上，用另外的钳流表夹入电路中，准备测量整机电流。

9/12

接下来通电试机，送电瞬间，灯泡微亮，属正常情况。观察万用表读数为125V非常稳定，钳流表读数为0.326A也在正常范围内。由此可见电源部分故障排除，下面就要将行电路接上测试其是否能正常工作。

10/12

现在，将灯泡两条线从电路板下拆下，并恢复主电压给行电路供电。同时，将万用表的笔针测试主电压端电压。此时，开机测试行电路。主电压显示为125.4V在正常范围值内，整机电流为0.275A，也正常。从电压值与电流值上看整机应该没有问题了。

11/12

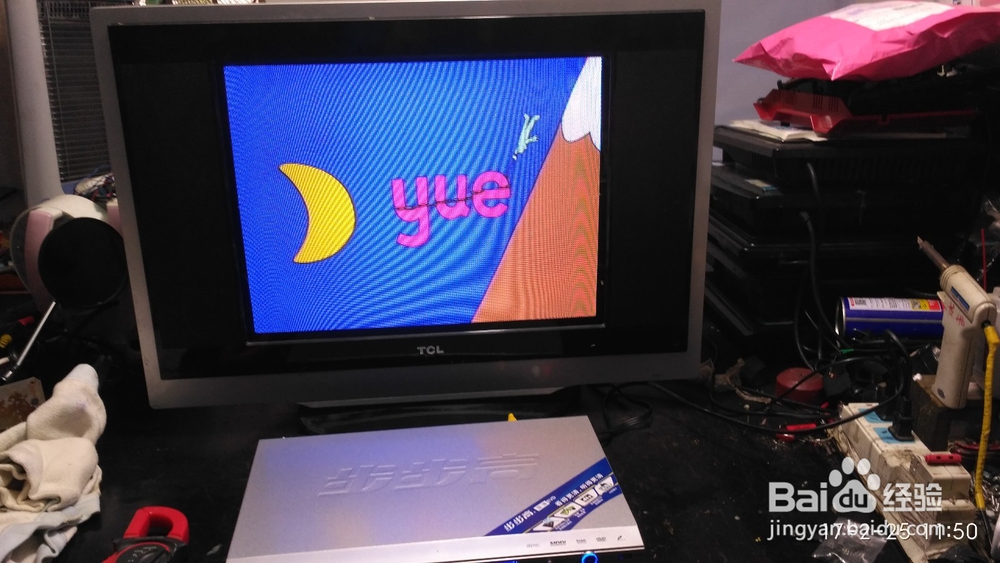

接下来接通信号，看电视机是否有图像与声音出现。测量中图像与声音均正常，没有异样，说明此电视机故障已经排除。

12/12

将电视机的主板按原有样子，装回机内，扣好后盖，并扭紧所有固定螺丝。重新通电试机，一切正常，到此为止老式显像管彩色电视机不通电（三无现象）故障维修过程全部结束。造成本机故障的最终原因就是电源模块WG553A性能不良击穿后造成保险管熔断，出现三无现象。

注意事项

维修过程中小心底板触电。同时，维修主板时，注意显像管尾板的拉扯，切勿因碰撞而造成显像管漏气。
